Номер по Госреестру СИ: 57948-14
57948-14 Делитель импульсного напряжения емкостной
(CS 2000-420)
Назначение средства измерений:
Делитель импульсного напряжения емкостной CS 2000-420 (далее по тексту - ДН, делитель) предназначен для масштабного преобразования электрического напряжения стандартизованных грозовых и коммутационных импульсов.
Внешний вид.
Делитель импульсного напряжения емкостной
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку делителя методом трафаретной печати и типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения приведены в документе: «Делитель импульсного напряжения емкостной CS 2000-420. Паспорт».
Лист № 3 Всего листов 3
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к делителю импульсного напряжения емкостному CS 2000-420
-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ 17512-82 «Электрооборудование и электроустановки на напряжение 3 кВ и выше. Методы измерения при испытаниях высоким напряжением».
-
3. ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на напряжение от 3 кВ и выше. Общие методы испытаний электрической прочности изоляции».
-
4. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 57948-14 «Делитель импульсного напряжения емкостной CS 2000-420. Методика поверки», утвержденным ФГУП «ВНИИМС» в марте 2014 г.
Основные средства поверки представлены в таблице 3.
Таблица 3
Средства измерений |
№ |
Государственный первичный специальный эталон единицы стандартизованных грозовых и коммутационных импульсов напряжения в диапазоне от 1 до 1000 кВ |
204-2012 |
Изготовитель
Фирма «Haefely Test AG», Швейцария . Адрес : Birsstrasse 330, СН -4052 Basel, Switzerland. Тел .: + 41 61 373 4111 Факс: + 41 61 373 4912
Web-сайт: www.haefely.com
Заявитель
Открытое акционерное общество «Всероссийский научно-исследовательский, проектноконструкторский и технологический институт кабельной промышленности» (ОАО
«ВНИИКП»), г. Москва.
Адрес: 111024, г. Москва, шоссе Энтузиастов, дом 5.
Тел.: (495) 918-18-14; (499) 670-97-71
Сайт: http://www.vniikp.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия делителя основан на масштабном преобразовании высокого напряжения с помощью последовательно включенных конденсаторов. Делитель содержит следующие основные узлы: высоковольтный электрод, электростатический экран, плечо высокого напряжения, плечо низкого напряжения, низковольтный вывод, внешний изолирующий корпус и раму.
Делитель импульсного напряжения емкостной СS 2000-420 используется при испытаниях электрической прочности изоляции электротехнических изделий.
Высокое напряжение подводится к высоковольтному электроду делителя. После снижения в заданное число раз (коэффициент деления) напряжение с низковольтного вывода, являющегося точкой соединения плеча высокого и низкого напряжений, подается на вход измерительного прибора.
Делитель выполнен чисто по емкостной технологии с включением, гасящих колебания, резисторов. Емкостный делитель напряжения состоит из цепочки последовательно соединенных конденсаторов одинаковой емкости, включенных на измеряемое напряжение, и последовательно включенных демпфирующих резисторов.

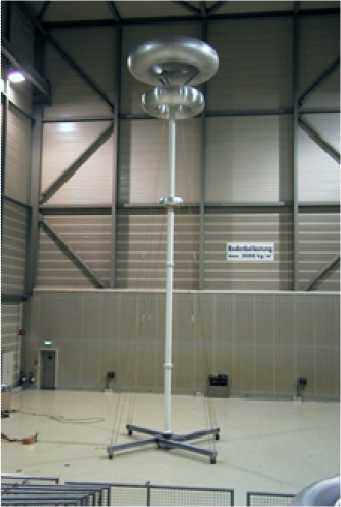

Рисунок 1. Внешний вид делителя импульсного напряжения емкостной СS 2000-420
Лист № 2 Всего листов 3
Основные метрологические и технические характеристики приведены в таблице 1. Таблица 1
Наименование характеристики |
Значение |
Диапазон преобразования стандартизованного грозового импульса напряжения с длительностью фронта (1,2±0,36) мкс и длительностью импульса (50±10) мкс, кВ |
От минус 2000 до 2000 |
Диапазон преобразования стандартизованного коммутационного импульса напряжения с временем подъема (250±50) мкс и длительностью импульса (2500±750) мкс, кВ |
От минус 1650 до 1200 |
Номинальный коэффициент масштабного преобразования |
2000:1,4 |
Пределы допускаемой относительной погрешности коэффициента масштабного преобразования стандартизованных грозовых и коммутационных импульсов напряжения, % |
±1 |
Номинальное значение емкости, пФ |
420 |
Средняя наработка на отказ, ч, не менее |
100 000 |
Срок службы, лет, не менее |
12 |
Рабочие условия применения:
|
от плюс 5 до плюс 40 95 |
