Номер по Госреестру СИ: 38971-08
38971-08 Установки измерительные
(MIDAS)
Назначение средства измерений:
Установки измерительные MIDAS предназначены для автоматизированных измерений ёмкости и диэлектрических потерь в изоляции электрооборудования, а также других параметров электрических цепей, характеризующих качество изготовления электрических аппаратов (трансформаторы, электрические машины, выключатели и др.), кроме того, для отображения, хранения и обработки полученной измерительной информации.
Внешний вид.
Установки измерительные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 05.02.2019
Номер записи - 126450
ID в реестре СИ - 348850
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных , мод. 2881, исполнение MIDAS 2881, MIDAS 2881, MIDAS, 2880,
Производитель
Изготовитель - Фирма "Haefely Test AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 24
Выдано извещений - 2
Кол-во периодических поверок - 7
Кол-во средств измерений - 5
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Установки измерительные (MIDAS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Haefely Test AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25586-03 |
Трансформаторы напряжения измерительные эталонные, 4820spez Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
5 лет | |
|
28982-05 |
Трансформатор напряжения измерительный эталонный, 4820-HV-spez Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
5 лет | |
|
34826-07 |
Делитель высоких напряжений, H 4861/400 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
2 года | |
|
35712-07 01.09.2012 |
Микроомметры, 2291, 2292 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
2 года | |
|
35712-14 25.04.2019 |
Микроомметры, 2292 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
36298-07 01.12.2012 |
Измерители коэффициента трансформации, TTR 2795 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
2 года | |
|
38349-08 05.02.2019 |
Установки измерительные, TMS-580 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
38971-08 05.02.2019 |
Установки измерительные, MIDAS Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
44218-10 01.04.2015 |
Измерители частичных разрядов, DDX 9101 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
47118-11 |
Микроомметр цифровой, 2231 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
47119-11 |
Мост переменного тока, 2877 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
53509-13 15.05.2018 |
Тераомметры, 5478 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53510-13 15.05.2018 |
Микроомметры, 2226а Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
55993-13 19.12.2018 |
Анализаторы частотных характеристик, FRA 5310 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
57167-14 16.04.2019 |
Измерители коэффициента трансформации, TTR 2795, TTR 2796 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
57779-14 |
Мост переменного тока, 2840 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
57780-14 |
Делитель напряжения высоковольтный, CVD600/1 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
57781-14 |
Вольтметр переменного тока, OT248 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
57944-14 |
Анализатор импульсов цифровой, DiAS 733 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
57948-14 |
Делитель импульсного напряжения емкостной, CS 2000-420 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ |
2 года |
|
61256-15 11.08.2021 |
Калибраторы частичных разрядов, 9216 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
61865-15 02.10.2021 |
Установки измерительные, 2285 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
63939-16 18.05.2021 |
Калибраторы частичных разрядов, KAL 9510, KAL 9520 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
64945-16 |
Система измерительная, 9121а-8 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
67280-17 14.04.2022 |
Системы измерительные, DDX 9121b-X Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
75393-19 |
Мост для измерения емкости и тангенса угла потерь, Tettex 2809а Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
|
78362-20 |
Мост для измерений емкости и тангенса угла потерь автоматический, Tettex 2877 Фирма "Haefely Test AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Кто поверяет Установки измерительные (MIDAS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Установки измерительные (MIDAS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
8999 | 24530 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
33200 | 24530 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
39840 | 24530 |
|
ФБУ УРАЛТЕСТ Свердловская область |
16081 | 24530 |
Программное обеспечение
Программное обеспечение (ПО) на базе Windows XP обеспечивает измерительные функции установки и управляющие функции, по выбору оператора - автоматизированные измерения или пошаговое выполнение операций в интерактивном режиме.
ПО поставляется полностью встроенным и заблокировано от внешних воздействий. Для разблокировки, в том числе с целью установки дополнительно поставляемого ПО (MIDAS OFFICE), необходимо использовать специальный ключ разблокировки на основе USB-карты.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - "C".
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Midas 2880 1.99.4.exe |
|
Номер версии ПО |
1.99.4 |
|
Цифровой идентификатор ПО (контрольная сумма) |
2fa1129b87fffd788af1cb1c122d5ca6 |
|
Другие идентификационные данные |
недоступно для изменений без ключа разблокировки (в комплект поставки не входит) |
|
Алгоритм вычисления контрольной суммы |
WinMD5 |
Знак утверждения типа
Знак утверждения типананосят на переднюю панель корпуса способом наклейки и на титульные листы Руководства по эксплуатации и Формуляра печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений входит в состав руководства по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам измерительным MIDAS
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация изготовителя “Haefely Test AG”, Швейцария.
Рекомендация по областям применения в сфере государственного регулирования обеспечения единства измерений
- при осуществлении производственного контроля за соблюдением установленных законода-тельством РФ требований по промышленной безопасности и эксплуатации опасного производственного объекта.
Поверка
Поверкаосуществляется по документу МП 63-262-2008 «ГСИ. Установка измерительная MIDAS. Методика поверки», утвержденному ФГУП «УНИИМ» в 23.09.2008 г.
Основное оборудование, используемое при поверке:
Трансформатор напряжения эталонный (5 - 15) кВ, класс точности 0,1 (НЛЛ 15); Вольтметр переменного напряжения до 100 В, класс точности не хуже 0,1 (В7-72); Мера емкости 100 пФ, класс точности 0,05 (Р597/7);
Магазин емкости (0,01 - 1115) мкФ9, класс точности 0,1 (Р5025);
Магазин сопротивлений (105 - 109) Ом, класс точности 0,02 (Р40108).
Изготовитель
Фирма “Haefely Test AG”, Швейцария
Haefely Test AG, Birsstrasse 300, CH-4052 Basel/Switzerland
Phone +41.61.373.41.11, Fax +41.61.373.41.12
E-mail: schikarski.peter@haefely.com http://www.haefely.com
Заявитель
Общество с ограниченной ответственностью «МАКДЕМ» (ООО «МАКДЕМ») Юридический адрес: 117485, г. Москва, ул. Волгина, 1
Почтовый адрес: 119571, г. Москва, а/я 16
Тел. +7 495 7781264
E-mail: office@macdem.ru http://www.macdem.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)
620000, г. Екатеринбург, ул. Красноармейская, д. 4
Тел./факс (343) 350-26-18 / (343) 350-20-39
Е-mail: uniim@uniim.ru http://www.uniim.ru/
Принцип действия установок измерительных MIDAS (далее по тексту - «установка») основан на использовании двойного векторного измерителя с мостовой схемой, в диагональ которой включен источник напряжения, в одно из плеч - эталонный конденсатор, в другое -испытуемый объект, оба последовательно с измерительными шунтами. Встроенный эталонный конденсатор емкостью 100 пФ с нестабильностью менее 0,01 % в год задает метрологические характеристики установки. Непосредственно измеряемыми величинами являются испытательное напряжение и токи в плечах мостовой схемы. Остальные параметры определяются путем цифровой обработки измерительной информации по известным в электротехнике алгоритмам при помощи встроенного программного обеспечения. С учетом специфики измерений высоковольтной изоляции приняты меры по защите установки и объекта, а также меры, реализующие различные способы подключения испытуемого объекта. Предусмотрены автоматический и ручной режимы измерений. Полученные результаты сохраняются в памяти управляющего компьютера с тем, чтобы обеспечить в последующем текущий контроль состояния объекта, на котором выполнены измерения, и его диагностику
Конструктивно установка MIDAS выполнена в виде транспортируемого моноблочного устройства, размещенного на тележке с пневматическими шинами. В корпусе устройства размещены источник напряжения и измерительная часть. Присоединительные разъемы, кнопки защитного отключения, органы ручного управления и индикации расположены на боковой стенке корпуса.
В целях обеспечения безопасности при выполнении измерений под высоким напряжением установка оборудована внешним аварийным выключателем. Этот выключатель во время работы должен находиться под непрерывным наблюдением второго члена рабочей группы, ответственного за безопасность, и быть разомкнут при возникновении любой нештатной ситуации.
Внешний вид установки представлен на рисунке 1.
Варианты исполнения установки различаются типом системного контроллера: вариант с заводским обозначением MIDAS 2880 содержит в головной части встроенный компьютер с сенсорным экраном; вариант MIDAS 2881 комплектуется переносным компьютером (ноутбук), также располагаемым на верхней площадке корпуса.
Для применения при испытаниях генераторного оборудования предусмотрены варианты исполнения установки с повышенным напряжением источника (15 кВ вместо 12 кВ в рядовом исполнении), при этом используют обозначение MIDAS 2880G или MIDAS 2881G.

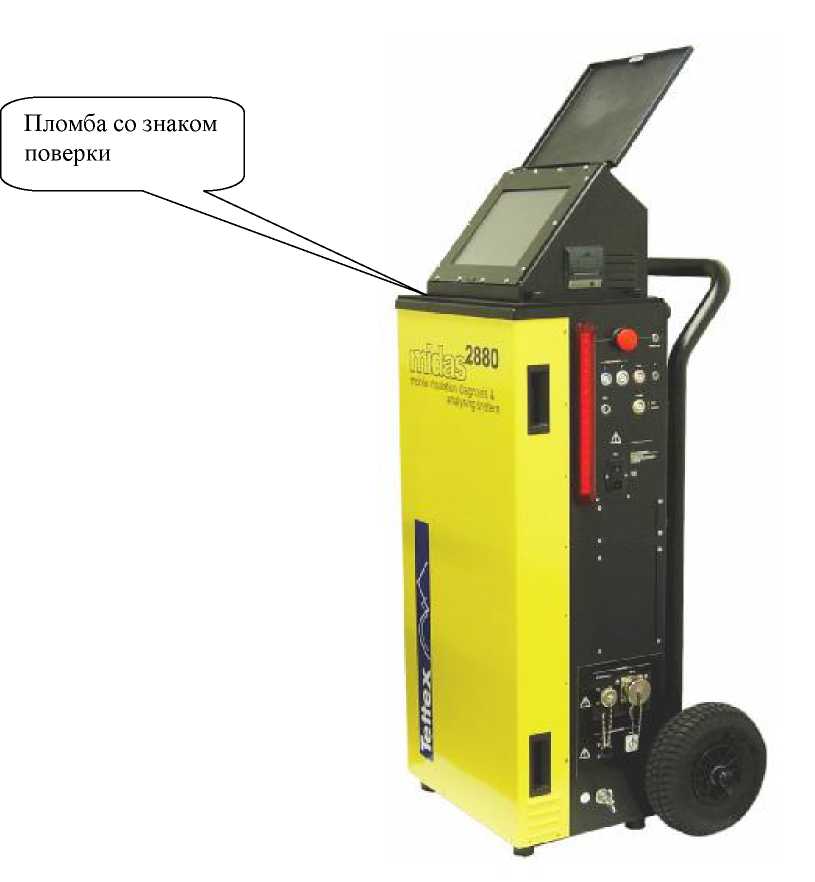

Рисунок 1 - Внешний вид установки измерительной MIDAS
Комплект установки может быть дополнен внешними устройствами: расширителем диапазона тока для измерений в режиме короткого замыкания, а также резонансным индуктором для измерений больших емкостей.
В корпусе установки предусмотрено место для дополнительного размещения других средств измерений (анализатор частотных характеристик, измеритель отношения чисел витков) по согласованию с заказчиком.
В переводной документации допускается использовать название «мобильная система диагностики и анализа изоляции» (в оригинале - Mobile Insulation Diagnosis & Analysing System).
Таблица 3 - Комплектность
|
№ |
Обозначение |
Наименование |
Кол-во |
Примечание |
|
1 |
MIDAS 2880 (MIDAS 2881) |
Установка измерительная |
1 |
В исполнении на 15 кВ к обозначению добавлена литера “G” |
|
2 |
Кабель защитного заземления |
1 |
20 м | |
|
3 |
Кабель питания |
1 |
10 А, 2 м | |
|
4 |
Аварийный выключатель с кабелем |
1 |
10 м | |
|
5 |
Принадлежности для высоковольтного кабеля |
2 | ||
|
6 |
РЭ |
Руководство по эксплуатации |
1 | |
|
7 |
MIDAS 2880 ФО |
Формуляр |
1 | |
|
8 |
МП 63-262-2008 |
Методика поверки |
1 | |
|
9 |
Haefely 5287 |
Расширитель тока |
По дополнительному заказу | |
|
10 |
Haefely 5289 (5288A) |
Резонансный индуктор |
По дополнительному заказу | |
|
11 |
Haefely 6835 |
Ячейка для жидких диэлектриков |
По дополнительному заказу | |
|
12 |
MIDAS OFFICE |
Сервисное ПО |
По дополнительному заказу |
Таблица 2 - Метрологические характеристики установки
|
Измеряемая величина |
Диапазон измерений |
Предел допускаемой абсолютной погрешности измерений А = ± (A + B-X) | |
|
X |
A |
B | |
|
коэффициент рассеяния (тангенс угла потерь tg 6) |
0 - 100 (0 - 10000 %) |
0,0001 |
0,005 |
|
коэффициент мощности (cos ф) |
0 - 1 (0 - 100 %) |
0,0001 |
0,005 |
|
емкость |
От 6,5 пФ до 13 мкФ (от 5,4 пФ до 10,8 мкФ на 60 Гц) |
0,3 пФ |
0,003 |
|
индуктивность |
От 0,75 Гн до 1600 кГн (от 0,62 Гн до 1334 кГн на 60 Гц) |
0,5 мГн |
0,005 |
|
напряжение |
до 12 кВ (15 кВ) |
1 В |
0,003 |
|
ток |
От 30 мкА до 15 А |
0,1 мкА |
0,003 |
|
частота |
От 15 до 400 Гц |
0,1 Гц |
0,001 |
|
полная мощность |
до 4000 ВА |
0,1 мВ^А |
0,008 |
|
активная мощность |
до 1100 Вт |
1 мВт |
0,008 |
|
реактивная мощность |
до 4000 вар |
1 мвар |
0,008 |
Таблица 3 - Основные технические характеристики установки
|
Наименование характеристики |
Значение характеристики |
|
1 |
2 |
|
Выходное напряжение |
От 80 В до 12 кВ (MIDAS 2880, MIDAS 2881) От 80 В до 15 кВ (mIDAS 2880G, MIDAS 2881G) |
|
Выходной ток |
150 мА (до 400 мА в течение 5 мин) |
|
Выходная мощность |
до 1500 В А (до 4000 В А в течение 1 мин с перерывом 1 ч) |
Окончание таблицы 3
|
1 |
2 |
|
Частота |
15 - 400 Гц (максимальная мощность при 40 - 70 Гц) |
|
Электропитание установки |
стандартная сеть переменного тока 50/60 Гц напряжение 100..240 В; мощность потребления не более 1 кВт |
|
Класс защиты |
IP22 |
|
Интерфейсы |
USB, Ethernet, RS232 |
|
Формат данных |
XML, CSV |
|
Габаритные размеры -ширина х глубина х высота (допуск ± 5 мм); Масса (допуск ±0,1 кг) |
корпус 340 х470 х 1040 мм; 58 кг; головная часть 300x420x260 мм; 7,5 кг; тележка 330х680х1120 мм; 11 кг. |
|
Условия окружающей среды: | |
|
- температура при эксплуатации, °C |
от минус 10 до 50 |
|
- относительная влажность, % |
от 5 до 95 |
|
- температура при хранении, , °C |
от минус 20 до 70 |
