Номер по Госреестру СИ: 72995-20
72995-20 Термопреобразователи сопротивления
(ТС-Б)
Назначение средства измерений:
Термопреобразователи сопротивления ТС-Б (далее - ТС), предназначены для измерений температуры сыпучих, жидких, газообразных, твердых веществ и сред в различных отраслях промышленности и хозяйственной деятельности, в том числе и на взрывопожароопасных производствах и в жилых помещениях, в т.ч. в различных системах контроля и управления.
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) термопреобразователей ТС-Б-У с HART-протоколом состоит из встроенного и автономного ПО. Метрологически значимым является только встроенное ПО.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
Metrolog.SW |
Номер версии ПО, не ниже |
1.00 |
Цифровой идентификатор ПО |
9EF0 |
Алгоритм вычисления цифрового идентификатора программного обеспечения: двухбайтовый циклический код (CRC-16-CCITT).
Автономное ПО HartConfig устанавливается на персональный компьютер и предназначено только для настройки термопреобразователей на необходимый режим работы.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии ГОСТ Р 50.2.077-20114: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Поверка
Поверкаосуществляется по документу МП. ВТ 190-2008 «Термопреобразователи сопротивления ТС-Б. Методика поверки», утвержденным РУП «Витебский ЦСМС», 03.11.2008 г. (с изменением «2» от 06.02.2018 г.).
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 3-го разряда (Регистрационный № 19916-10);
Система поверки термопреобразователей автоматизированная АСПТ (Регистрационный № 19973-00);
Мультиметры 3458A (Регистрационный № 25900-03);
Меры электрического сопротивления Р3030 (Регистрационный № 8238-81).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на корпус ТС и в паспорт, а при отсутствии возможности нанесения знака поверки на корпус ТС, только в паспорт.
Изготовитель
Общество с ограниченной ответственностью «Поинт»
(ООО «Поинт »)
Адрес: 211412, Республика Беларусь, г. Полоцк, ул. Строительная, 22
Тел./факс: (0214) 74-38-01
Web-сайт: www.pointltd.by
E-mail: mail@pointltd.by
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия термопреобразователей сопротивления основан на зависимости электрического сопротивления чувствительного элемента (далее - ЧЭ) от температуры.
Термопреобразователи выпускают в двух модификациях:
-
- ТС-Б - термопреобразователи, соответствующие требованиям ГОСТ 6651-2009;
-
- ТС-Б-У - термопреобразователи с унифицированным выходным сигналом постоянного тока от 4 до 20 мА, от 0 до 20 мА от 0 до 5 мА, по ГОСТ 26.011-80, с цифровым протоколом HART, совмещенным с унифицированным выходным сигналом.
ТС-Б-У соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
ТС-Б классифицированы по типу чувствительного элемента в соответствии с ГОСТ 6651-2009 следующим образом:
-
- платиновые - изготавливаются с ЧЭ из платины;
-
- медные - изготавливаются с ЧЭ из меди.
Схема внутренних соединений ТС-Б по ГОСТ 6651-2009: двухпроводная, трехпроводная, четырехпроводная.
ТС-Б-У имеют линейную или нелинейную (корнеизвлекающую), возрастающую или убывающую зависимость выходного сигнала от температуры.
Входные и выходные цепи ТС-Б-У гальванически связаны.
ТС-Б-У могут изготавливаться со встроенным жидкокристаллическим или светодиодным индикатором. Метрологические характеристики жидкокристаллических, и светодиодных индикаторов не нормируются.
По способу контакта с измеряемой средой ТС подразделяются на:
-
- погружаемые;
-
- поверхностные.
Защитная арматура ТС выполнена из коррозионностойких, жаростойких, жаропрочных сталей по ГОСТ 5949-75 или их аналогов, керамики. По согласованию с заказчиком могут применяться другие материалы защитного корпуса.
ТС-Б и ТС-Б-У могут состоять из нескольких термопреобразователей разной длины (многозонные).
ТС относятся к однофункциональным, одноканальным, двухканальным или многоканальным изделиям.
ТС-Б и ТС-Б-У изготавливаются c применением видов взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0:2011) (далее - взрывозащищенные). Взрывозащищенные термопреобразователи соответствуют II и III группам взрывозащищенного оборудования для внутренних и наружных установок ГОСТ 31610.0-2014 (IEC 60079-0:2011).
Взрывозащищенные ТС изготавливаются:
-
- с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты:
1Ex db IIC Т6...Т1 Gb X, 1Ex db IIB Т6...Т1 Gb X, 1Ex db 11А Т6...Т1 Gb X, Ex tb IIIC Т80°С...Т445°С Db X, Ex tb IIIB Т80°С...Т445°С Db X, Ex tb IIIA Т80°С...Т445°С Db X по ГОСТ IEC 60079-1-2013;
- с видом взрывозащиты «искробезопасная электрическая цепь » уровня «ia» и маркировкой взрывозащиты:
0Ех ia ИС Т6...Т1 Ga X, 0Ех ia IIB Т6...Т1 Ga X, 0Ех ia IIA Т6...Т1 Ga X, Ех ia ШС T80°C...T445°C Da X, Ех ia IIIB T80°C...T445°C Da X, Ех ia IIIA T80°C...T445°C Da X по ГОСТ 31610.11-2014;
Кроме того, взрывозaщищенные терсмоnреобрaзовaтели изготaвливaются с
совмещенными вышеуказанными eugaMu взрывозaщиты и мaркировкой взрывозaщиты:
1Ex db ia IIC Т6...Т1 Gb X, 1Ex db ia IIB Т6...Т1 Gb X, 1Ex db ia IIA Т6...Т1 Gb X, Ех tb ia ШС T80°C...T445°C Db X, Ех tb ia IIIB T80°C...T445°C Db X, Ех tb ia IIIA T80°C...T445°C Db X.
ТС соответствуют требовaниям ТР ТС 012/2011 «О безопaсности оборygовaния для рaботы во взрывоопасных средах».
Взрывозащищенные ТС могут применятся во взрывоопасных газовых средах, зонах 0, 1, 2 в соответствии с требованиями ГОСТ IEC 60079-10-1-2013, а также в зонах, опасных по воспламенению горючей пыли (зоны 20, 21, 22) в соответствии с требованием ГОСТ IEC 612411-2-2011 и других документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Фотографии общего вида термопреобразователей представлены на рисунке 1.

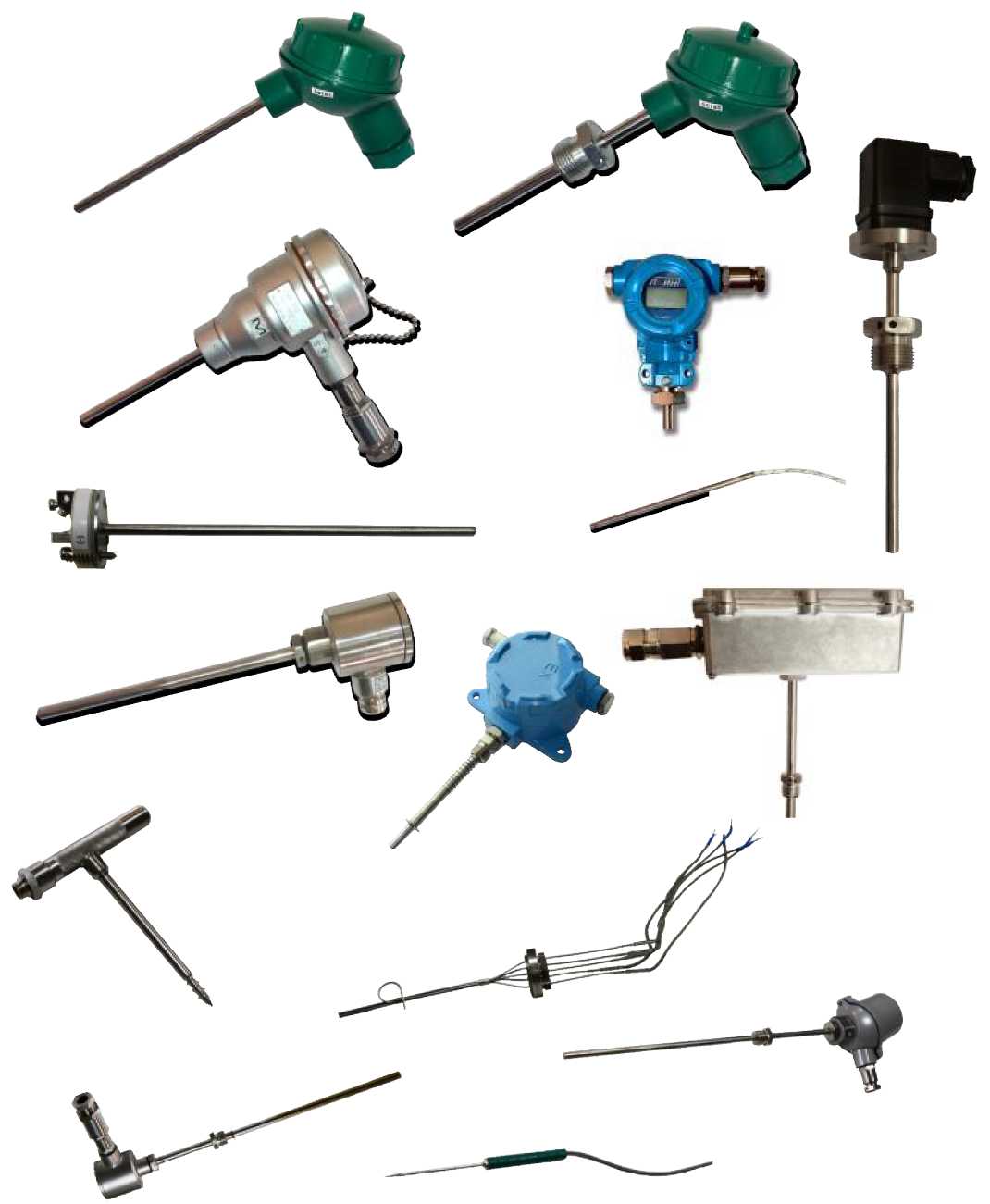

Рисунок 1 - Общий вид термопреобразователей сопротивления ТС-Б
Пломбирование ТС не предусмотрено.
Комплект поставки ТС приведен в таблице 4.
Таблица 4 - Комплект поставки
Наименование |
Обозначение |
Количество |
Термопреобразователь |
ТС-Б, |
1 шт. (исполнение в соответствии с |
сопротивления |
ТС-Б-У |
заказом) |
Руководство по эксплуатации |
- |
1 экз. (по требованию заказчика) |
Паспорт |
- |
1 экз. |
Упаковочная тара |
- |
1 шт. |
Методика поверки |
МП.ВТ 190-2008 |
1 экз. (по требованию заказчика) |
Сертификат соответствия |
- |
1 экз. (для ТС во взрывозащищенном исполнении (по требованию заказчика на поставляемую партию) |
Программное обеспечение |
HartConfig |
по требованию заказчика |
Метрологические и основные технические характеристики термопреобразователей приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt50, Pt100, Pt500, Pt1000 50П, 100П, 500П, 1000П 50М, 100М |
Диапазон выходного аналогового сигнала постоянного тока для ТС-Б-У, мА |
от 0 до 5, от 4 до 20, от 0 до 20 |
Диапазон измерений температуры1, °С
|
от - 196 до +660 от -180 до +200 от -200 до +600 |
Классы допуска ТС по ГОСТ 6651-2009 |
АА, А, В, С |
Допуск ТС по ГОСТ 6651-2009, °С
|
±(0,1+0,0017-|t|) ±(0,15+0,002-|t|) ±(0,3+0,005-|t|) ±(0,6+0,01-|t|) где t - абсолютное значение измеряемой температуры, °С, без учета знака |
Пределы основной приведенной погрешности ТС-Б-У, % % (от нормирующего значения выходного сигнала, где нормирующее значение - это разница между верхним и нижним значением выходного сигнала) |
±0,15; ±0,25; ±0,5; ±1 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Схема внутренних соединений ТС по ГОСТ 6651-2009 |
двухпроводная, трехпроводная, четырехпроводная, два чувствительного элемента с двухпроводной схемой; два чувствительного элемента с трехпроводной схемой; два чувствительного элемента с четырехпроводной схемой и более чувствительных элементов |
Пределы допускаемой дополнительной погрешности ТС-Б-У, вызванной изменением температуры окружающей среды (воздуха) от номинальной (+20 °С), на каждые 10 °С, не более:
основной приведенной погрешности ± 0,15 %, ± 0,25 %;
основной приведенной погрешности ± 0,5 %, ± 1 %. |
предела допускаемого значения основной погрешности 0,5 предела допускаемого значения основной приведенной погрешности |
Пределы допускаемой дополнительной погрешности ТС-Б-У, вызванной воздействием внешнего переменного магнитного поля сетевой частоты с напряженностью до 400 А/м, не более |
0,5 предела допускаемой основной приведенной погрешности. |
Пределы допускаемой дополнительной погрешности ТС-Б-У, вызванной воздействием повышенной влажности 95 % при температуре окружающего воздуха +35 °С в рабочих условиях эксплуатации, не более |
0,5 предела допускаемой основной приведенной погрешности |
Примечание: 1Указаны предельные значения диапазонов измерений температуры, по требованию заказчика возможно изготовление термопреобразователей специального назначения с диапазоном измерений, находящимся внутри указанных диапазонов, в соответствии с НСХ. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Минимальная глубина погружения, мм, не более1 |
(L4a+5D), где D - диаметр монтажной части; L^ - длина чувствительного элемента. |
Время термической реакции tХ 2, в движущейся воде в режиме нагрева, при изменении показаний на заданный процент от полного изменения показаний, с не более: - для термопреобразователей с диаметром монтажной части до 6 мм |
25 (t0,5); 30 (t0,6 ) ; 80 (t0,9) |
Продолжение таблицы 3
Наименование характеристики |
Значение |
|
40 (t0,5); 60 (t0,6); 125 (t0,9) 50 (t0,5); 80 (t0,6); 140 (t0,9) 120 (t0,5) |
Время термической реакции в режиме простого охлаждения tY 2, в движущейся воде, при изменении показаний на заданный процент от полного изменения показаний, с, не более:
|
10 (t0,5); 12 (t0,6); 25 (t0,9) 12 (t0,5); 15 (t0,6); 35 (t0,9) 15 (t0,5); 20 (t0,6); 60 (t0,9) 60 (То,5) |
Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности до 80 %, МОм, не менее |
100 |
Номинальное значение напряжение питания ТС-Б-У, В |
24 |
Потребляемая мощность ТС-Б-У, Вт, не более |
0,8 |
Напряжение питания для ТС-Б-У:
|
от 12 до 36 от 12 до 30 |
Минимальная длина монтажной части, мм |
6 |
Диаметр монтажной части, мм, не более |
35 |
Рабочие условия эксплуатации ТС-Б:
термопреобразователи специального исполнения, °С
|
от -50 до +85 от -65 до +125 95 |
Рабочие условия эксплуатации ТС-Б-У:
|
от -50 до +85 -40 до +70 95 |
Условия транспортирования:
|
от -55 до +85 95 |
Степень защиты IP, обеспечиваемая клеммной головой (зависит от исполнения головы) |
IP00, IP20, IP45, IP54, IP65, IP68 (по согласованию с заказчиком IPX9) |
Продолжение таблицы 3_________________________________________________________
Примечания:
-
1 Минимальная глубина погружения ТС с длиной монтажной части менее или равной (Ъчэ+ 5^D), равна длине монтажной части ТС.
-
2 tx = t05 , tY = t05 , при изменении показаний ТС на 50 % от полного изменения показаний;
tx =t06, tY = t06, при изменении показаний ТС на 63,2 % от полного изменения показаний;
tx = t09, tY = т09, при изменении показаний ТС на 90 % от полного изменения показаний.
По согласованию с заказчиком возможно изготовление ТС с значениями времени термической реакции, отличающимися от приведенных.
Термопреобразователи допускается применять на сейсмостойкость 9 баллов по шкале МSК-64 при уровне установки над нулевой отметкой до 70 м.
Термопреобразователи устойчивы и прочны к воздействию синусоидальных вибраций, с частотой от 10 до 150 Гц и амплитудой смещения 0,35 мм.
