Измеритель представляет собой автономное электронное устройство, преобразующее сигнал от первичного преобразователя в значение измеряемой величины.

Питание измерителей осуществляется от внутренних элементов питания. Значения измеряемых величин индицируются на жидкокристаллическом дисплее, кроме ПИ-002/11. ПИ-002/11 предает измеренные значения температуры и влажности с помощью беспроводной связи ZigBee в удаленный компьютер.

Измерители имеют 11 модификаций:

ПИ-002/1 предназначен для измерения температуры и влажности воздуха. В качестве первичного преобразователя применяется датчик температуры и влажности, выполненный в виде антенны, жестко прикрепленной к корпусу.

ПИ-002/2 предназначен для измерения температуры и влажности воздуха. В качестве первичного преобразователя применяется датчик температуры и влажности, выполненный в виде выносного датчика. Выносной датчик является неотъемлемой частью измерителя.

ПИ-002/3 предназначен для измерения температуры жидких, газообразных и твердых сред. В качестве первичного преобразователя применяется термопреобразователь сопротивления по ГОСТ 6651-2009.

ПИ-002/4 предназначен для измерения температуры жидких, газообразных и твердых сред. В качестве первичного преобразователя применяется термоэлектрический преобразователь (далее термопара) по ГОСТ 6616-94 с номинальной статической характеристикой (далее НСХ) по ГОСТ Р 8.585-2001.

ПИ-002/5 для измерения физических величин, значения которых преобразованы в унифицированный сигнал постоянного тока (0 - 5) мА или (4 - 20) мА. В качестве первичного преобразователя применяется первичный измерительный преобразователь (далее ПИП), имеющий выходной унифицированный сигнал постоянного тока (0 - 5) мА или (4 - 20) мА.

ПИ-002/6 предназначен для измерения температуры жидких, газообразных и твердых сред. В качестве первичного преобразователя применяется термопреобразователь сопротивления по ГОСТ 6651-2009 или термопара по ГОСТ 6616-94 с НСХ по ГОСТ Р 8.585-2001.

ПИ-002/7 предназначен для измерения температуры жидких, газообразных и твердых сред, а так же для измерения физических величин, значения которых преобразованы в унифицированный сигнал постоянного тока (0-5) мА или (4-20) мА. В качестве первичного преобразователя применяется термопреобразователь сопротивления по ГОСТ 6651-2009 или термопара по ГОСТ 6616-94 с НСХ по ГОСТ Р 8.585-2001, или ПИП, имеющий выходной унифицированный сигнал постоянного тока (0-5) мА или (4-20) мА.

ПИ-002/8 предназначен для измерения температуры и влажности воздуха, температуры жидких, газообразных и твердых сред, а так же для измерения физических величин, значения которых преобразованы в унифицированный сигнал постоянного тока (0-5) мА или (4-20) мА. В качестве первичного преобразователя применяется датчик температуры и влажности, выполненный в виде выносного датчика, являющегося неотъемлемой частью измерителя или термопреобразователь сопротивления по ГОСТ 6651-2009, или термопара по ГОСТ 6616-94 с НСХ по ГОСТ Р 8.585-2001, или ПИП, имеющий выходной унифицированный сигнал постоянного тока (0-5) мА или (4-20) мА.

ПИ-002/9 предназначен для измерения температуры жидких, газообразных и твердых сред, по одному измерительному каналу. В качестве первичного преобразователя применяется датчик температуры, выполненный в виде выносного датчика. Выносной датчик является неотъемлемой частью измерителя.

ПИ-002/10 предназначен для измерения температуры жидких, газообразных и твердых сред по двум измерительным каналам. В качестве первичных преобразователей применяются два датчика температуры, выполненные в виде двух выносных датчиков. Выносные датчики являются неотъемлемой частью измерителя.

ПИ-002/11 предназначен для измерения температуры и влажности воздуха. В качестве первичного преобразователя применяется датчик температуры и влажности, выполненный в виде антенны, жестко прикрепленной к корпусу. Измеренные значения температуры и влажности передаются с помощью беспроводной связи в персональный компьютер.

Область применения приборов - в пищевой, фармацевтической, химической, биохимической и других областях промышленности, в лабораториях научноисследовательских институтов и предприятий.

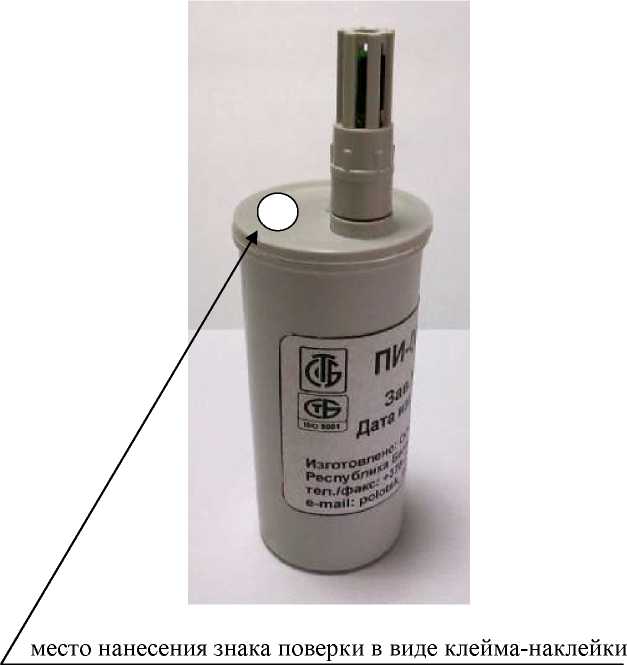

Внешний вид модификаций приборов ПИ-002 и место нанесения знака поверки в виде клейма-наклейки приведены на рисунках 1-3.

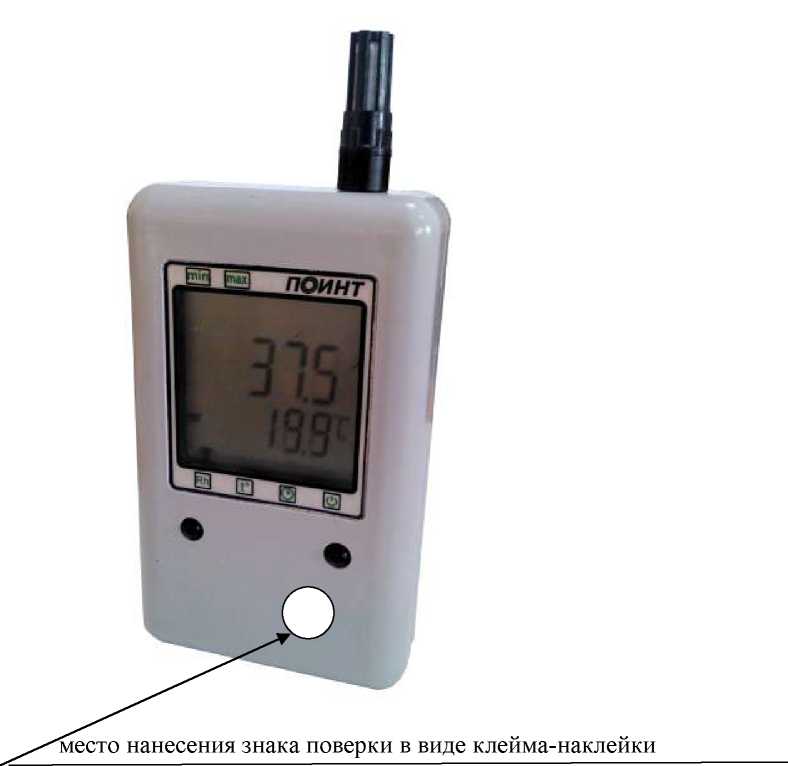

Рисунок 1 - Внешний вид приборов модификации ПИ-002/1

место нанесения знака поверки в виде клейма-наклейки

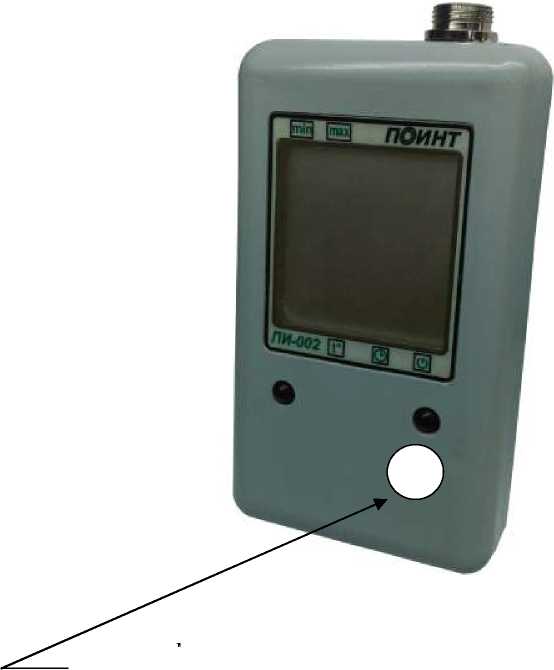

Рисунок 2 - Внешний вид приборов модификаций ПИ-002/2, ПИ-002/3, ПИ-002/4, ПИ-002/5, ПИ-002/6, ПИ-002/7, ПИ-002/8, ПИ-002/9, ПИ-002/10

Комплектность прибора приведена в таблице 3.

Таблица 3

Примечания:

• 1. Поставка выносного датчика влажности и температуры, колпачка защитного для измерителей ПИ-002/8 осуществляется только, если они предназначены для работы с этим датчиком, что оговаривается при заказе;

• 2. Датчик температуры свободных концов поставляется только для измерителей предназначенных для работы с преобразователями термоэлектрическими, что оговаривается при заказе;

• 3. Количество и тип кабелей соединительных оговаривается при заказе.

Основные метрологические и технические характеристики приборов приведены в таблице 2.

Таблица 2

• 1. Пределы допускаемой абсолютной погрешности измерения температуры для модификаций ПИ-002/1, ПИ-002/2, ПИ-002/8 (при работе с датчиком влажности и температуры), ±0,5 °С; для ПИ-002/11 ±1 °С в диапазоне измеряемых температур от минус 5 до плюс 5 °С, ±0,5 °С в диапазоне измеряемых температур от 5 до 40 °С; для модификаций ПИ-002/9, ПИ-002/10 -±1 °С.

• 2. Пределы основной приведенной погрешности измерения температуры к нормирующему значению (нормирующее значение принимается за разность между верхним и нижним пределами входной величины) для модификаций ПИ-002/3, ПИ-002/4, ПИ-002/6 и ПИ-002/7 и ПИ-002/8 - ±0,25 %, ±0,5 %, ±1 %.

• 3. Пределы основной приведенной погрешности измерения унифицированного входного сигнала постоянного тока (4-20) мА, (0-5)мА к нормирующему значению (нормирующее значение принимается за разность между верхним и нижним пределами входной величины) для модификаций ПИ-002/5, ПИ-002/7 и ПИ-002/8 - ±0,25 %, ±0,5 %, ±1 %.

• 4. Пределы допускаемой абсолютной погрешности измерения относительной влажности при температуре (20 ±2) °С для модификаций ПИ-002/1, ПИ-002/2, ПИ-002/8 (при работе с датчиком влажности и температуры), ПИ-002/11 - ±3 %.

• 5. Пределы допускаемой дополнительной погрешности измерителей, вызванной изменением температуры окружающего воздуха на каждые 10 °С, для измерителей ПИ-002/3, ПИ-002/4, ПИ-002/5, ПИ-002/6, ПИ-002/7, ПИ-002/8 не превышают:

- для измерителей с основной погрешностью ±0,25 % - ±0,25 %;

- для измерителей с основной погрешностью ±0,5 % - ±0,45 %;

- для измерителей с основной погрешностью ±1 % - ±0,6 %.

• 6. Для ПИ-002/1, ПИ-002/2, ПИ-002/8 (при работе с датчиком влажности и температуры) и ПИ-002/9, ПИ-002/10, ПИ-002/11 дополнительная погрешность не нормируется.

• 7. Пределы допускаемой абсолютной погрешности измерения температуры свободных концов термопар, для измерителей ПИ-002/4, ПИ-002/6, ПИ-002/7, ПИ-002/8 не более ±1 °С.

• 8. Питание измерителей осуществляется от двух батарей типа ААА (напряжение 1,5 В) и составляет от 2,6 до 3,5 В.

• 9. Условия эксплуатации:

• - температура окружающего воздуха от плюс 5 до плюс 40 °С для измерителей ПИ-002/1 -ПИ-002/10 и от минус 5 °С до плюс 40 °С для измерителей ПИ-002/11;

• - относительная влажность окружающего воздуха до 100 %, при температуре плюс 40 °С, без конденсации влаги.

• 10. Масса измерителей ПИ-002/1, ПИ-002/2, ПИ-002/2, ПИ-002/3, ПИ-002/4, ПИ-002/5, ПИ-002/6, ПИ-002/7, ПИ-002/8, ПИ-002/9, ПИ-002/10 не более 0,15 кг, измерителей ПИ-002/11 не более 0,04 кг.

• 11. Условия транспортирования:

• - температура окружающего воздуха от минус 50 °С до плюс 50 °С для измерителей ПИ-002/1, ПИ-002/2, ПИ-002/2, ПИ-002/3, ПИ-002/4, ПИ-002/5, ПИ-002/6, ПИ-002/7, ПИ-002/8, ПИ-002/9, ПИ-002/10 и от минус 40 °С до плюс 50 °С для измерителей ПИ-002/11;

• - относительная влажность окружающего воздуха до 100 %, при температуре плюс 40 °С, без конденсации влаги;

• - вибрация с частотой от 10 до 55 Гц, амплитуда смещения для частоты ниже частоты перехода до 0,35 мм, действующая в направлении, обозначенном на таре манипуляционным знаком «Верх».

• 12. Степень защиты, обеспечиваемая оболочкой измерителей IP40 по ГОСТ 14254.

• 13. Средний срок службы измерителей не менее 8 лет.

• 14. Средняя наработка на отказ измерителей составляет 45000 ч.
