Номер по Госреестру СИ: 72906-20
72906-20 Преобразователи измерительные
(ПИ-001)

Назначение средства измерений:
Преобразователи измерительные ПИ-001 (далее - преобразователи) предназначены для измерений сигналов, поступающих от термопреобразователей сопротивления и термоэлектрических преобразователей, и преобразования их в унифицированный электрический выходной сигнал силы или напряжения постоянного тока, а также в цифровые сигналы для передачи данных по протоколу HART или RS-485 Modbus.

Аналитический паспорт типа средства измерений

72906-20 — Преобразователи измерительные

ПИ-001

ООО "ПОИНТ" БЕЛАРУСЬ МПИ: 1 год Действует
3
организаций
3
владельцев
1
версий
154
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
3
Организаций-поверителей
эффективное число: 2
3
Владельцев СИ
эффективное число: 2
153
Экземпляров СИ
по агрегатам владельцев / организаций
90.3%
Периодические поверки
первичные: 9.7%
3.25%
Непригодность
5 извещений
100%
Поверки юрлиц
доля в общем объёме
4 502 ₽
Средневзвешенная цена
медиана: 4 502 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
4 987
Концентрация поверителей
HHI; доля топ-5: 100%
5 021
Концентрация владельцев
HHI; доля топ-5: 100%
9
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
25
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден

Автоматические аналитические выводы

  • За весь доступный период по типу отражено 154 поверок; пик пришёлся на 2024 год (138).
  • Последний завершённый год показал рост на 1050% (2024 к 2022).
  • Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 225.5%.
  • Рынок представлен 3 организациями; концентрация высокая (HHI 4987), доля топ-5 — 100%.
  • В базе найдено 3 владельцев и 153 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
  • Средневзвешенная цена поверки — 4 502 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
  • Доля извещений о непригодности составляет 3.25% от всех поверок.
  • Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.

Документы и быстрые переходы

Описание типа Методика поверки ФГИС «Аршин» 009lab.ru
Пик активности: 2024 — 138
Долгосрочный CAGR: 225.5%
Активных версий: 1
Ценовой диапазон: 4 502–4 502 ₽

Динамика поверок по годам

Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.

Структура поверок

Темпы изменения год к году

Динамика доли непригодности

Крупнейшие организации-поверители

Парето концентрации рынка

Лидеры текущего года

Сектор поверителей

Федеральные округа

Цифровой ресурс Ростеста

SOFT.Rostest — программные и цифровые решения

Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

ПО и цифровые сервисыsoft.rostest.ru
Испытательная лаборатория

Испытания, сертификация и метрологическая экспертиза

Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.

Лаборатория 705 / ИЛ ПО 705_1009lab.ru

Цена, объём работ и размер парка

Распределение цен

Профиль возраста парка

Объём поверок сгруппирован по среднему возрасту парка у организаций.

Фактический профиль межповерочных интервалов

Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.

Крупнейшие владельцы парка

Категории владельцев

Топ владельцев: экземпляры и поверки

ВладелецКатегорияКоличество СИКоличество поверокПоверок на одно СИ
Акционерное общество "ГАЗПРОМНЕФТЬ-ОМСКИЙ НПЗ"Юридические лица1011011,00
АО "Газпромнефть-ОНПЗ"Юридические лица36371,03
ПАО «Нижнекамскнефтехим»Юридические лица16161,00

Наиболее массовые модификации

Продолжительность версий

Полнота данных

История версий типа СИ

UUIDНомер типаНачало версииОкончание версииСостояние
745b77d8-e82b-ffce-5f16-04eff298acdb72906-202020-05-07актуальная
Официальный государственный ресурс

ФГИС «Аршин» — Федеральный информационный фонд

Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.

Росстандарт · официальный порталfgis.gost.ru
IT-решения для метрологии

MetrologyNet — автоматизация метрологических процессов

Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.

Автоматизация и Data Sciencemetrologynet.ru

Исходные отчетные блоки — улучшенный режим

Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку Фильтры по столбцам CSV / Excel Полный экран
Возраст парка
В выгрузку попадают строки с учётом текущих фильтров и сортировки. Таблицы загружаются…
Внешний вид. Преобразователи измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи измерительные
Рисунок № 1
Внешний вид. Преобразователи измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователи измерительные
Рисунок № 2
Внешний вид. Преобразователи измерительные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Преобразователи измерительные
Рисунок № 3
Внешний вид. Преобразователи измерительные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Преобразователи измерительные
Рисунок № 4
Внешний вид. Преобразователи измерительные, http://oei-analitika.ru рисунок № 5
Внешний вид.
Преобразователи измерительные
Рисунок № 5
Внешний вид. Преобразователи измерительные, http://oei-analitika.ru рисунок № 6
Внешний вид.
Преобразователи измерительные
Рисунок № 6
Внешний вид. Преобразователи измерительные, http://oei-analitika.ru рисунок № 7
Внешний вид.
Преобразователи измерительные
Рисунок № 7

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 30.01.2023
Номер записи - 176633
ID в реестре СИ - 1177926
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ПИ-001-УПЕ/Пи, ПЕ/Д-ExiaIICT6-(4-20)mA-HART-TXA(K)-(от-40 до +1100), ПИ-001-ПС/П-ExiaIIСТ6-(4-20)мА-HART-Pt100-(от 0 до 100)°С, ПИ-001-ПС/П-ExiaIIст6-(4-20)мА-HART-Pt100-(от 0 до 150)°С, ПИ-001-ПС/П-ExiaIIСТ6-(4-20)мА-HART-Pt100-(от 0 до 180)°С, ПИ-001-ПЕ/П-ExiaIIСТ6-(4-20)мА-HART-ТХА(К)-(от 0 до 1200)°С, ПИ-001-ПЕ/П-ExiaIIСТ6-(4-20)мА-HART-ТХА(К)-(от 0 до 1100)°С, ПИ-001-УПС/Пи, УПЕ/П-ExiaIICT6-(4-20)mA-HART-TXA(K)-(от 0 до 1100)

Производитель

Изготовитель - ООО "ПОИНТ"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Полоцк
Уведомление о начале осуществления предпринимательской деятельности - Да

Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.

Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.

Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.

Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.

На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:

  • год
  • страна
  • кол-во поверок

Бесплатный

Статистика

Кол-во поверок - 154
Выдано извещений - 5
Кол-во периодических поверок - 139
Кол-во средств измерений - 153
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 393 дн.

Наличие аналогов СИ: Преобразователи измерительные (ПИ-001)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
72906-20 Преобразователи измерительные (ПИ-001)
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
87657-22 Преобразователи измерительные (Метран-2700)
Акционерное общество "Промышленная группа "Метран" (АО "ПГ "Метран") (РОССИЯ г. Челябинск)

Все средства измерений ООО "ПОИНТ"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
26818-04
01.05.2009
Датчики давления, ИД
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
1 год
26818-09
01.01.2015
Датчики давления, ИД
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
2 года
26818-15
14.07.2021
Датчики давления, ИД
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
МП
4 года
28477-04
01.01.2010
Термопреобразователи сопротивления платиновые, ТС-Б
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
МП
2 года
28478-04
01.01.2010
Комплекты термопреобразователей сопротивления платиновых, КТС-Б
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
4 года
43096-09
01.01.2015
Комплекты термометров сопротивления платиновых, КТС-Б
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
4 года
43096-15
18.05.2020
Комплекты термопреобразователей сопротивления платиновых, КТС-Б
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
МП
4 года
43287-09
01.01.2015
Термометры сопротивления, ТС-Б-Р
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
2 года; 4 года для платиновых термометров с диапазоном измерений 0…180 °С
43288-09
01.01.2015
Термометры сопротивления, ТС-Б-У
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
2 года
43469-09
01.01.2015
Преобразователи термоэлектрические, ТП-Б
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
2 года
43469-15
19.10.2020
Преобразователи термоэлектрические, ТП-Б
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
МП
2 года
44781-10
01.08.2015
Приборы измерительные, ПИ-002
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
1 год
44781-16
04.03.2019
Приборы измерительные, ПИ-002
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
МП
1 год
61801-15
02.10.2021
Термопреобразователи сопротивления, ТС-Б
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
МП
2 года; 4 года - для ТС с рабочим диапазоном 0 … 180 ºС и внутри данного диапазона
64219-16
16.06.2021
Устройства для распределения тепловой энергии электронные, РТ001, РТ002
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
МП
10 лет
72995-18
23.12.2019
Термопреобразователи сопротивления, ТС-Б
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
МП
2 года; 5 лет - для термопреобразователей сопротивления с диапазоном измерений -50…+300 °C
72906-18
31.01.2023
Преобразователи измерительные, ПИ-001
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
МП
1 год
75802-19
28.06.2021
Гигрометры, ИВВ
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
МП
1 год
43469-19
23.12.2019
Преобразователи термоэлектрические, ТП-Б
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
МП
Первичная поверка до ввода в эксплуатацию - для ТП-Б и ТП-Б-У с НСХ типов: K (св. 1100…1300 °С), N (св. -40…+800 °С); 5 лет - для ТП-Б с НСХ типов: K, L (св. -40…+600 °С, N (св. -40…+800 °С); 2 года - для остальных
72906-20
30.01.2023
Преобразователи измерительные, ПИ-001
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
МП
1 год
72995-20
21.11.2028
Термопреобразователи сопротивления, ТС-Б
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
МП
- 2 года - для термопреобразователей сопротивления с диапазоном измерений от – 200 °С до -50 °С включ. и св. +300 °С до +660 °С включ; - 4 года - для термопреобразователей сопротивления с диапазоном измерений от - 50 °С до +300 °С включ.
43469-20
21.11.2028
Преобразователи термоэлектрические, ТП-Б
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
МП
- первичная поверка до ввода в эксплуатацию - для ТП-Б и ТП-Б-У с НСХ типов: K (св. +1100…+1300 °С), N (св. +1200.... +1300 °С); - 5 лет – для ТП-Б с НСХ типов: К, L (св. -40…+600 °C), N (св. -40…+800 °C); - 2 года – для остальных преобразователей.
43096-20
21.11.2028
Комплекты термопреобразователей сопротивления платиновых, КТС-Б
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
МП
4 года
44781-20
27.02.2024
Приборы измерительные, ПИ-002
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
МП
1 год
91511-24
12.10.2028
Приборы измерительные, ПИ-002
ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк)
ОТ
МП
1 год
В отчете показаны поверки по организациям, где они выступают в качестве собственников СИ.
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи измерительные (ПИ-001)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ПАО "НИЖНЕКАМСКНЕФТЕХИМ"
(RA.RU.310572)
  • ПЕ/Д-ExiaIICT6-(4-20)mA-HART-TXA(K)-(от-40 до +1100)
  • УПЕ/П-ExiaIICT6-(4-20)mA-HART-TXA(K)-(от 0 до 1100)
  • ПИ-001-ПС/П-ExiaIIст6-(4-20)мА-HART-Pt100-(от 0 до 150)°С
  • ПИ-001-ПС/П-ExiaIIСТ6-(4-20)мА-HART-Pt100-(от 0 до 100)°С
  • ПИ-001-ПС/П-ExiaIIСТ6-(4-20)мА-HART-Pt100-(от 0 до 180)°С
  • ПИ-001-ПЕ/П-ExiaIIСТ6-(4-20)мА-HART-ТХА(К)-(от 0 до 1200)°С
  • ПИ-001-ПЕ/П-ExiaIIСТ6-(4-20)мА-HART-ТХА(К)-(от 0 до 1100)°С
  • 16 15 1 3 16 15 1
    ООО "АВТОМАТИКА-СЕРВИС"
    (RA.RU.312514)
  • ПИ-001-УПЕ/Пи
  • 37 0 37 0 37 0 37
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • ПИ-001-УПЕ/Пи
  • ПИ-001-УПС/Пи
  • 101 0 101 2 101 0 101

    Стоимость поверки Преобразователи измерительные (ПИ-001)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) преобразователей состоит из встроенного и автономного ПО.     Метрологически значимым является только встроенное ПО

    ПИ-001_Метролог, которое недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

    Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

    ПО ПИ-001 является встроенным и предназначено для отображения и передачи данных. Данное ПО не является метрологически значимым.

    Автономное ПО устанавливается на персональный компьютер, предназначено для настройки преобразователей на необходимый режим работы и не является метрологически значимым.

    Идентификационные данные ПО приведены в таблицах 1-7.

    Таблица 1 - Идентификационные данные ПО ПИ-001/УПС

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    PI001 UPS

    Номер версии ПО, не ниже

    V1.xx

    Цифровой идентификатор ПО

    2B84

    Таблица 2 - Идентификационные данные ПО ПИ-001/ПС

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    PI001 PS

    Номер версии ПО, не ниже

    V1.xx

    Цифровой идентификатор ПО

    5B86

    Таблица 3 - Идентификационные данные ПО ПИ-001/УПЕ

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    PI001 UPE

    Номер версии ПО, не ниже

    Vl.xx

    Цифровой идентификатор ПО

    9BCA

    Таблица 4 - Идентификационные данные ПО ПИ-001/ПЕ

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    PI001 PE

    Номер версии ПО, не ниже

    Vl.xx

    Цифровой идентификатор ПО

    4894

    Таблица 5 - Идентификационные данные ПО ПИ-001/УП

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    PI001 UP

    Номер версии ПО, не ниже

    Vl.xx

    Цифровой идентификатор ПО

    5228

    Таблица 6 - Идентификационные данные ПО ПИ-001/УПМ

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    PI001 иРМ

    Номер версии ПО, не ниже

    V1.xx

    Цифровой идентификатор ПО

    6001

    Таблица 7 - Идентификационные данные ПО ПИ-001 Metrolog.SW

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    Metrolog.SW

    Номер версии ПО, не ниже

    V1.00

    Цифровой идентификатор ПО

    9EF0


    SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на бирку преобразователей.


    Сведения о методиках измерений


    Нормативные и технические документы

    Поверка

    Поверка

    осуществляется по документу МП.ВТ.116-2005 «Преобразователи измерительные ПИ-001. Методика поверки», утверждённому РУП «Витебский ЦСМС», 28.02.2005 г. (с изменением № 4 от 28.06.2019 г.)

    Основные средства поверки: Мультиметры 3458A (Регистрационный № 25900-03);

    Компараторы напряжений Р3003 (Регистрационный № 7476-79);

    Меры электрического сопротивления Р3026 (Регистрационный № 8478-81)

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке и (или) на корпус преобразователя и в паспорт, а при отсутствии возможности нанесения знака поверки на корпус преобразователя, только в паспорт.


    Изготовитель

    Общество с ограниченной ответственностью «Поинт» (ООО «Поинт »), Республика Беларусь
    Адрес: 211412, Республика Беларусь, г. Полоцк, ул. Строительная, 22
    Телефон/факс: +375 (214) 74-38-01
    Web-сайт: www.pointltd.by
    E-mail: mail@pointltd.by

    Испытательный центр

    Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Принцип действия преобразователей основан на измерении выходного сигнала термоэлектрических преобразователей или термопреобразователей сопротивления (первичных преобразователей), с последующим преобразованием измеренного значения в унифицированный выходной сигнал или по интерфейсу RS-485 Modbus.

    Преобразователи конструктивно выполнены в виде пластикового или металлического корпуса, внутри которого расположен электронный блок, с клеммами для подключения входных сигналов, вывода выходных сигналов и питания.

    Преобразование значений измеренной температуры осуществляется в соответствии с номинальной статической характеристикой преобразования (далее НСХ) согласно ГОСТ Р

    • 8.585-2001 для термоэлектрических преобразователей, по ГОСТ 6651-2009 для термопреобразователей сопротивления.

    Выходной сигнал постоянного тока может быть совмещен с цифровым протоколом передачи данных - HART или RS-485 Modbus.

    Преобразователи имеют линейную зависимость выходного сигнала от температуры.

    Преобразователи выпускаются c аналоговым и/или цифровым сигналом и имеют следующие модификации: ПС, ПЕ, УПС, УПЕ, УП, УПМ.

    ПС - представляют собой преобразователи с входным каналом, настроенным на определенную НСХ по ГОСТ 6651-2009 первичного преобразователя (термопреобразователя сопротивления) и диапазон измерений температуры, без возможности изменения настроек в процессе эксплуатации.

    ПЕ - представляют собой преобразователи с входным каналом, настроенным на определенную НСХ по ГОСТ Р 8.585-2001 первичного преобразователя (термоэлектрического преобразователя) и диапазон измерений температуры, без возможности изменения настроек в процессе эксплуатации.

    УПС - представляют собой преобразователи с входным каналом, который в процессе эксплуатации можно перенастраивать на различные типы НСХ по ГОСТ 6651-2009 первичного преобразователя (термопреобразователя сопротивления) и диапазоны измерений температуры.

    УПЕ - представляют собой преобразователи с входным каналом, который в процессе эксплуатации можно перенастраивать на различные типы НСХ по ГОСТ Р 8.585-2001 первичного преобразователя (термоэлектрического преобразователя) и диапазоны измерений температуры.

    УП - представляют собой преобразователи с входным каналом, который в процессе эксплуатации можно перенастраивать на различные типы НСХ по ГОСТ 6651-2009, ГОСТ Р

    • 8.585-2001 первичного преобразователя (термопреобразователя сопротивления, термоэлектрического преобразователя) и диапазоны измерений температуры. УП изготавливаются одноканальными или многоканальными.

    УПМ - представляют собой преобразователи с входным каналом, который в процессе эксплуатации можно перенастраивать на различные типы НСХ по ГОСТ 6651-2009, ГОСТ Р

    • 8.585-2001 первичного преобразователя    (термопреобразователя    сопротивления,

    термоэлектрического преобразователя) и диапазоны измерений температуры. УПМ изготавливаются одноканальными или многоканальными (с цифровым протоколом RS-485 Modbus).

    Преобразователи модификаций ПС, ПЕ, УПС, УПЕ, УП, УПМ могут изготавливаться в следующих видах корпусов: К, Кн, Д, Дн, Ти, Т, Пи, П.

    В корпусе конструктивного исполнения «Е» могут изготавливаться только следующие модификации преобразователей ПС, ПЕ, УПС, УПЕ.

    Преобразователи изготавливаются c применением видов взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0-2011) (далее - взрывозащищенные). Взрывозащищенные преобразователи соответствуют II и III группам взрывозащищенного оборудования для внутренних и наружных установок ГОСТ 31610.0-2014 (IEC 60079-0-2011).

    Взрывозащищенные преобразователи изготавливаются:

    - с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты:

    1Ex db IIC Т6...Т1 Gb X, 1Ex db IIB Т6...Т1 Gb X, 1Ex db IIA T6...T1 Gb X, Ex tb IIIC Т80°С.Т445°С Db X, Ex tb IIIB Т80°С...Т445°С Db X, Ex tb IIIA Т80°С...Т445°С Db X по ГОСТ IEC 60079-1-2013;

    - с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой взрывозащиты:

    0Ех ia IIC Т6...Т1 Ga X, 0Ех ia IIB Т6...Т1 Ga X, 0Ех ia IIA Т6...Т1 Ga X,

    Ех ia IIIC Т80°С...Т445°С Da X, Ех ia IIIB Т80°С...Т445°С Da X, Ех ia IIIA Т80°С...Т445°С Da X по ГОСТ 31610.11-2014 (ЕС 60079-11-2011).

    Кроме того, взрывозатшценные преобразователи изготaвливaются с совмещенными вышеуказанными видами взрывозащиты и маркировкой взрывозащиты:

    1Ex db ia IIC Т6...Т1 Gb X, 1Ex db ia IIB Т6.Т1 Gb X, 1Ex db ia IIA Т6...Т1 Gb X, Ех tb ia ШС T80Q .Т445 □ Db X, Ех tb ia IIIB T80Q .Т445 □ Db X, Ех tb ia IIIA T80Q .Т445 □ Db X.

    Взрывозащищенные преобразователи могут применяться во взрывоопасных газовых средах, зонах 0, 1, 2 в соответствии с требованиями ГОСТ IEC 60079-10-1-2014, а также в зонах, опасных по воспламенению горючей пыли (зоны 20, 21, 22) в соответствии с требованием ГОСТ IEC 61241-1-2-2014 и других документов, регламентирующих применение электрооборудования во взрывоопасных зонах.

    Фотографии общего вида преобразователей представлены на рисунках 1-7.

    Внешний вид. Преобразователи измерительные (ПИ-001), http://oei-analitika.ru

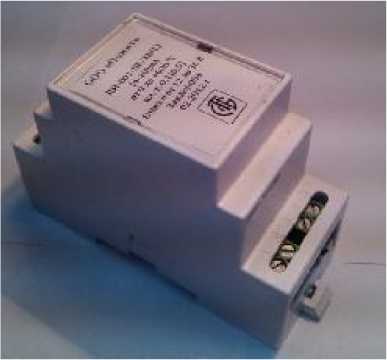

    Рисунок 1 - Общий вид, преобразователь с конструктивным исполнением К для установки внутри клеммной головы

    Внешний вид. Преобразователи измерительные (ПИ-001), http://oei-analitika.ru

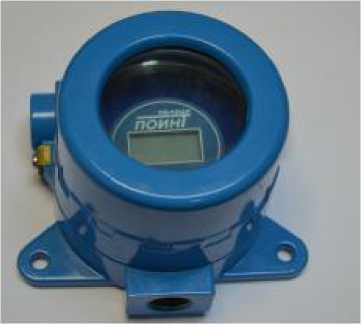

    Рисунок 2 - Общий вид, преобразователь с конструктивным исполнением Е для установки внутри клеммной головы

    Внешний вид. Преобразователи измерительные (ПИ-001), http://oei-analitika.ru

    Рисунок 3 - Общий вид, преобразователь с конструктивным исполнением Кн для установки внутри клеммной головы

    Внешний вид. Преобразователи измерительные (ПИ-001), http://oei-analitika.ru

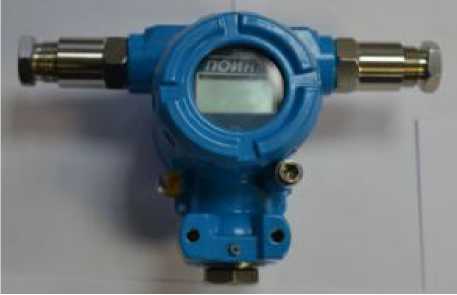

    Рисунок 4 - Общий вид, преобразователь с конструктивным исполнением Д для установки

    Внешний вид. Преобразователи измерительные (ПИ-001), http://oei-analitika.ru

    Рисунок 5 - Общий вид, преобразователь с конструктивным исполнением Дн для установки на DIN-рейку

    Внешний вид. Преобразователи измерительные (ПИ-001), http://oei-analitika.ru

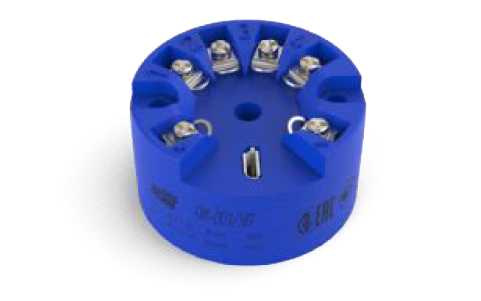

    Рисунок 6 - Общий вид, преобразователь с конструктивным исполнением Т, Ти

    Внешний вид. Преобразователи измерительные (ПИ-001), http://oei-analitika.ru

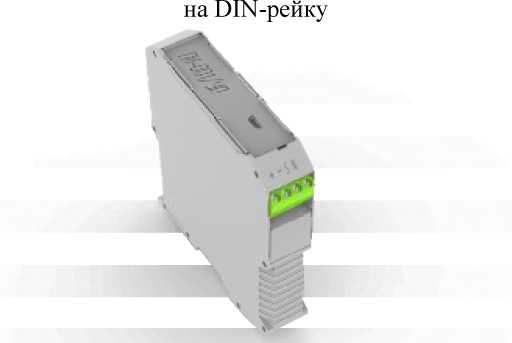

    Рисунок 7 - Общий вид, преобразователь с конструктивным исполнением П, Пи

    Пломбирование преобразователей не предусмотрено.


    Таблица 12 -

    Наименование

    Обозначение

    Количество

    Преобразователь измерительный

    по спецификации заказа

    1 шт.

    Руководство по эксплуатации

    СДФИ.405511.001 РЭ

    1 экз.

    Паспорт

    СДФИ.405511.001-05 ПС

    1 экз.

    Упаковочная тара

    -

    1 шт.

    Методика поверки

    МП.ВТ.116-2005

    1 экз. (по требованию заказчика)

    Сертификат соответствия

    1 экз. (для преобразователей во взрывозащищенном исполнении (по требованию заказчика на поставляемую партию)

    Программное обеспечение

    -

    По требованию заказчика

    Крепежные элементы

    -

    По требованию заказчика


    Метрологические характеристики представлены в таблицах 8, 9, 10. Основные технические характеристики - в таблице 11.

    Таблица 8 - Метрологические характеристики: диапазоны измерений сигналов от термопреобразователей сопротивления и преобразователей термоэлектрических (для преобразователей модификаций ПС, ПЕ)

    Модификация

    Тип НСХ ПП по ГОСТ 66512009, ГОСТ Р 8.585-2001

    Диапазон     из

    мерений (1) тем-пературы(1), °С

    °С(2)

    Пределы допускаемой основной абсолютной погрешности измерения по цифровому выходу Аабс °С

    Пределы допускаемой основной абсолютной погрешности измерения по аналоговому выходу, А

    ПС

    Pt50, Pt100,

    50П, 100П

    от -200 до +850

    10

    ±0,15

    A =      - Л-,.

    А    О.ОЗЧТз-Т!)

    Аан —     ч Л Л

    100

    T2 - T1- разность максимального и минимального значения настроенного диапазона

    Pt500, PtlOOO, 500П, 1000П

    от -200 до +850

    10

    ±0,25

    50М,100М

    от -180 до +200

    10

    ±0,25

    100Н, 500Н, 1000Н

    от -60 до +180

    10

    ±0,15

    ПЕ

    К

    от -250 до +1350

    10

    ±0,5

    L

    от -200 до +800

    10

    ±0,5

    N

    от -250 до +1300

    10

    ±0,8

    J

    от -210 до +1200

    10

    ±0,5

    S

    от -50 до +1750

    10

    ±2,0

    R

    от -50 до +1750

    10

    ±2,0

    В

    от +290 до +1800

    10

    ±2,0

    Т

    от -250 до +400

    10

    ± 0,5

    Е

    от -250 до +1000

    10

    ± 0,5

    А-1

    от 0 до +2500

    10

    ± 1,5

    А-2

    от 0 до +1800

    10

    ± 1,5

    А-3

    от 0 до +1800

    10

    ± 1,5

    M

    от -200 до +100

    10

    ± 0,6

    Примечания:

    • 1)   По требованию заказчика возможно изготовление преобразователей с диапазоном измерений, находящимся внутри указанных диапазонов.

    • 2)  Минимальный диапазон измерений - рекомендуемый минимальный настраиваемый диапазон измерений.

    Абсолютная погрешность указана только для преобразователей, без учета ПП.

    Таблица 9 - Метрологические характеристики: диапазоны измерений и диапазоны входных сигналов универсальных преобразователей, пределы допускаемой абсолютной погрешности

    Моди-фи-кация

    УПС,

    УП,

    УПМ(2)

    УПЕ,

    УП,

    УПМ(2)

    Входной сигнал преобразователя или тип НСХ ПП по

    ГОСТ 665i-2009,

    ГОСТ Р 8.5852001

    Диапазон измерений, диапазоны входного сигнала преобразователей

    Ом, мВ, °С (1)

    Пределы допускаемой основной абсолютной погрешности измерений по цифровому выходу, Аабс для исполнений

    Кн, Дн, Т, Ти, П, Пи

    Е, К, Д

    Сопротивление

    от 0 до 400 Ом

    10

    ±0,1 Ом

    ±0,2 Ом

    от 0 до 2000 Ом

    10

    ±0,4 Ом

    ±0,4 Ом

    от 0 до 4000 Ом

    10

    ±0,7 Ом

    ±0,7 Ом

    50П, Pt50

    от -200 до +850 °С

    10

    ±0,3 °С

    ±0,6 °С

    Pt100,

    Pt500, Pt1000,

    100П,

    500П,

    1000П

    от -200 до +850 °С

    10

    ±0,15 °С

    ±0,3 °С

    50М

    от -180 до +200 °С

    10

    ±0,3 °С

    ±0,7 °С

    100М

    от -180 до +200 °С

    10

    ±0,15 °С

    ±0,3 °С

    100Н, 500Н, 1000Н

    от -60 до +180 °С

    10

    ±0,15 °С

    ±0,3 °С

    Напряжение

    от -75 до +75 мВ

    10

    ±24 мкВ

    ±50 мкВ

    К

    от -250 до +1350 °С

    10

    ±0,3 °С

    ±0,6 °С

    L

    от -200 до +800 °С

    10

    ±0,2 °С

    ±0,5 °С

    N

    от -250 до +1300 °С

    10

    ±0,5 °С

    ±0,8 °С

    J

    от -200 до +1200 °С

    10

    ±0,25 °С

    ±0,5 °С

    S

    от -50 до +1750 °С

    10

    ±1,7 °С

    ±2,0°С

    R

    от -50 до +1750 °С

    10

    ±1,7 °С

    ±2,0 °С

    В

    от +290 до +1800 °С

    10

    ±2,0 °С

    ±2,0 °С

    Т

    от -250 до +400 °С

    10

    ±0,2 °С

    ±0,5 °С

    Е

    от -250 до +1000 °С

    10

    ±0,2 °С

    ±0,5 °С

    А-1

    от 0 до +2500 °С

    10

    ±0,9 °С

    ±1,5 °С

    А-2

    от 0 до +1800 °С

    10

    ±0,8 °С

    ±1,5 °С

    А-3

    от 0 до +1800 °С

    10

    ±0,8 °С

    ±1,5 °С

    M

    от -200 до +100 °С

    10

    ±0,3 °С

    ±0,6 °С

    Пределы допускаемой основной абсолютной погрешности измерений

    по аналоговому выходу, А

    Аан

    0,03*(Т2—Тд)

    100

    T2 - T1- раз-

    ность макси-

    мального и ми-

    нимального значения на-

    строенного диапазона

    Примечания:

    • 1) Минимальный диапазон измерений - рекомендуемый минимальный настраиваемый диапазон измерений

    • 2) Модификация УПМ изготавливается только с цифровым выходным сигналом.

    A = Amin + (Amax - Amin) • 'Г+

    где А - расчетное значение выходного сигнала преобразователя, соответствующее измеряемой величине, мА, В;

    Атах - максимальное значение выходного сигнала, мА, В;

    Атт - минимальное значение выходного сигнала, мА, В;

    Хв, Хн - соответственно верхнее и нижнее значения диапазона измерений преобразователей, Ом, мВ, температура (из диапазона измерений преобразователя);

    Х - текущее значение измеряемой величины, Ом, мВ, температура (из диапазона измерений преобразователя).

    Таблица 10 - Метрологические характеристики: пределы допускаемой дополнительной погрешности и вариация выходного сигнала

    Наименование характеристики

    Значение

    Вариация выходного сигнала, от предела допускаемой основной абсолютной погрешности (Д), не более

    ±0,2-Д

    Пределы допускаемой дополнительной абсолютной погрешности преобразователей, вызванной изменением температуры окружающего воздуха от -50 до +85 °С (для исполнений П, Т, К, Кн, Е, Д, Дн), от -40

    до +70 °С (для исполнений Пи, Ти), от -65 до +85 °C (в специальном

    ±1,0-Д

    исполнении) на каждые 10 °С, от предела основной абсолютной погрешности (Д),°С

    Пределы допускаемой дополнительной абсолютной погрешности преобразователей, вызванной изменением температуры свободных концов термоэлектрических преобразователей в рабочих условиях эксплуатации (далее - погрешность компенсации температуры «холодного спая»), °С

    ±0,5

    Пределы допускаемой дополнительной абсолютной погрешности преобразователей, вызванной воздействием повышенной влажности в рабочих условиях эксплуатации, от предела допускаемой основной абсолютной погрешности (Д), °С

    ±0,5-Д

    Пределы допускаемой дополнительной абсолютной погрешности преобразователей, вызванной плавным изменением напряжения питания в пределах от 12 до 36 В, от предела допускаемой основной абсолютной погрешности (Д),°С

    ±0,5-Д

    Пределы допускаемой дополнительной абсолютной погрешности преобразователей, вызванной воздействием вибрации в диапазоне частот от 10 до 150 Гц при амплитуде виброускорения 0,35 мм по ГОСТ 52931-2008, от предела допускаемой абсолютной приведенной погрешности (Д),°С

    ±0,5-Д

    Пределы допускаемой дополнительной абсолютной погрешности преобразователей, вызванной воздействием постоянных магнитных полей или переменных полей сетевой частоты с напряженностью до 400 А/м, от предела допускаемой основной абсолютной погрешности (Д),°С

    ±0,5-Д

    Таблица 11 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение питания постоянного тока преобразователей, В

    • - взрывозащищенного исполнения

    • - общепромышленного исполнения

    от 12 до 30

    от 12 до 36

    Номинальное напряжение питания, В

    24

    Сопротивление нагрузки, Ом, не более

    • - для преобразователей модификации с выходным сигналом постоянного тока от 4 до 20 мА и от 0 до 20 мА;

    • - для модификации с токовым выходным сигналом постоянного тока от 0 до 5 мА

    500

    2000

    Наименование характеристики

    Значение

    Активное сопротивление, Ом, не менее

    • - для передачи данных по HART

    • - для передачи данных по цифровому протоколу RS-485 Modbus

    250

    - для преобразователей модификаций с выходным сигналом

    120

    напряжения постоянного тока от 0 до 5 В

    1000

    - для преобразователей с выходным сигналом напряжения

    постоянного тока от 0 до 10 В

    2000

    Время установления рабочего режима преобразователя, мин, не более

    10

    Время установления выходного сигнала (время, в течение которого выходной сигнал преобразователя входит в зону предела допускаемой абсолютной погрешности), с, не более

    5

    Мощность, потребляемая преобразователями, В •А, не более

    0,8

    Масса преобразователей, кг, не более

    - в корпусах К, Кн

    0,08

    - в корпусе Е

    0,02

    - в корпусах Д, Дн

    0,07

    - в корпусах Т, Ти

    1,50

    - в корпусах П, Пи

    1,50

    Степень защиты оболочки преобразователей по ГОСТ 14254-2015

    IP20, IP45, IP54,

    (зависит от исполнения головы)

    IP65, IP68 (по

    согласованию с

    заказчиком IPX9)

    Рабочие условия эксплуатации:

    - температура окружающей среды, °С

    от -50 до +85

    от -40 до +70 (для преобразователей в корпусах Ти, Пи)

    - в специальном исполнении температурный диапазон

    от -65 до 125 (для

    эксплуатации

    исполнений П, Т)

    - относительная влажность окружающего воздуха при

    95

    температуре

    +35 °С, без конденсации влаги, %

    от 84,0 до 106,7

    - атмосферное давление, кПа

    Преобразователи допускается применять на сейсмостойкость:

    - по шкале МSК-64 при уровне установки над нулевой отметкой до 70 м.

    9 баллов

    Преобразователи устойчивы и прочны к воздействию синусоидальных

    от 10 до 150 Гц и

    вибраций, с частотой

    амплитудой

    смещения 0,35 мм.

    Средний срок службы преобразователей, лет, не менее

    12

    Средняя наработка до отказа, ч, не менее

    100000
