Номер по Госреестру СИ: 43469-19
43469-19 Преобразователи термоэлектрические
(ТП-Б)
Назначение средства измерений:
Преобразователи термоэлектрические ТП-Б (далее - ТП) предназначены для измерений температуры сыпучих, жидких, газообразных, твердых веществ и сред в различных отраслях промышленности и хозяйственной деятельности, в том числе на взрывопожароопасных производствах и в жилых помещениях, в т.ч. в различных системах контроля и управления.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 3
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 4
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 5
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 6
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 23.12.2019
Номер записи - 172926
ID в реестре СИ - 789991
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию - для ТП-Б и ТП-Б-У с НСХ типов: K (св. 1100…1300 °С), N (св. -40…+800 °С); 5 лет - для ТП-Б с НСХ типов: K, L (св. -40…+600 °С, N (св. -40…+800 °С); 2 года - для остальных
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТП-Б-У, ТП-Б-ТХА(К)-1-И-Пм-1250/8, ТП-Б-ТХА(К)-1-И-П-800/10-ПШ, ТП-Б-ТХА(К)-1-И-4,5/800, ТП-Б-ТХА(К)-1-И-4,5/700, ТП-Б-ExiIICT6, ТП-Б-ExiaIICT6-ТХK(L)-2-И-П-(-40..+400)-350/10, ТП-Б, 800 SRM,
Производитель
Изготовитель - ООО "ПОИНТ"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Полоцк
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Бесплатный
Статистика
Кол-во поверок - 93
Выдано извещений - 1
Кол-во периодических поверок - 90
Кол-во средств измерений - 73
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 920 дн.
Приказы РСТ, где упоминается данный тип СИ
№1207 от 2015.10.19 Об утверждении типов средств измерений
№1298 от 2016.09.12 О продлении срока действия свидетельств об утверждении типа средств измерений
№1932 от 2019.08.19 Об утверждении типов средств измерений
№871 от 2020.05.06 ПРИКАЗ. об утверждении типов средств измерений (3-Беларусь)
№1319 от 2021.07.13 О внсенении изменений на преобразователи термоэлектрические ТП-Б_в рамках признания
№1433 от 2021.07.22 О внсенении изменений на преобразователи термоэлектрические ТП-Б_в рамках признания
№2137 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2572 от 2022.10.14 ПРИКАЗ_Об утверждении типов средств измерений (12)
№407 от 2024.02.19 ПРИКАЗ_Об утверждении типов средств измерений_в рамках продления признания (5)
№1694 от 2024.07.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
№167 от 2025.01.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Преобразователи термоэлектрические (ТП-Б)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "ПОИНТ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
26818-04 01.05.2009 |
Датчики давления, ИД ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
1 год | |
|
26818-09 01.01.2015 |
Датчики давления, ИД ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
2 года |
|
26818-15 14.07.2021 |
Датчики давления, ИД ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
4 года |
|
28477-04 01.01.2010 |
Термопреобразователи сопротивления платиновые, ТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
2 года |
|
28478-04 01.01.2010 |
Комплекты термопреобразователей сопротивления платиновых, КТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
4 года | |
|
43096-09 01.01.2015 |
Комплекты термометров сопротивления платиновых, КТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
4 года |
|
43096-15 18.05.2020 |
Комплекты термопреобразователей сопротивления платиновых, КТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
4 года |
|
43287-09 01.01.2015 |
Термометры сопротивления, ТС-Б-Р ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
2 года; 4 года для платиновых термометров с диапазоном измерений 0…180 °С |
|
43288-09 01.01.2015 |
Термометры сопротивления, ТС-Б-У ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
2 года |
|
43469-09 01.01.2015 |
Преобразователи термоэлектрические, ТП-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
2 года |
|
43469-15 19.10.2020 |
Преобразователи термоэлектрические, ТП-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
2 года |
|
44781-10 01.08.2015 |
Приборы измерительные, ПИ-002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
1 год |
|
44781-16 04.03.2019 |
Приборы измерительные, ПИ-002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
|
61801-15 02.10.2021 |
Термопреобразователи сопротивления, ТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
2 года; 4 года - для ТС с рабочим диапазоном 0 … 180 ºС и внутри данного диапазона |
|
64219-16 16.06.2021 |
Устройства для распределения тепловой энергии электронные, РТ001, РТ002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
10 лет |
|
72995-18 23.12.2019 |
Термопреобразователи сопротивления, ТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
2 года; 5 лет - для термопреобразователей сопротивления с диапазоном измерений -50…+300 °C |
|
72906-18 31.01.2023 |
Преобразователи измерительные, ПИ-001 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
|
75802-19 28.06.2021 |
Гигрометры, ИВВ ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
|
43469-19 23.12.2019 |
Преобразователи термоэлектрические, ТП-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию - для ТП-Б и ТП-Б-У с НСХ типов: K (св. 1100…1300 °С), N (св. -40…+800 °С); 5 лет - для ТП-Б с НСХ типов: K, L (св. -40…+600 °С, N (св. -40…+800 °С); 2 года - для остальных |
|
72906-20 30.01.2023 |
Преобразователи измерительные, ПИ-001 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
|
72995-20 21.11.2028 |
Термопреобразователи сопротивления, ТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
- 2 года - для термопреобразователей сопротивления с диапазоном измерений от – 200 °С до -50 °С включ. и св. +300 °С до +660 °С включ; - 4 года - для термопреобразователей сопротивления с диапазоном измерений от - 50 °С до +300 °С включ. |
|
43469-20 21.11.2028 |
Преобразователи термоэлектрические, ТП-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
- первичная поверка до ввода в эксплуатацию - для ТП-Б и ТП-Б-У с НСХ типов: K (св. +1100…+1300 °С), N (св. +1200.... +1300 °С); - 5 лет – для ТП-Б с НСХ типов: К, L (св. -40…+600 °C), N (св. -40…+800 °C); - 2 года – для остальных преобразователей. |
|
43096-20 21.11.2028 |
Комплекты термопреобразователей сопротивления платиновых, КТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
4 года |
|
44781-20 27.02.2024 |
Приборы измерительные, ПИ-002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
|
91511-24 12.10.2028 |
Приборы измерительные, ПИ-002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Кто поверяет Преобразователи термоэлектрические (ТП-Б)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 17 | 0 | 17 | 0 | 17 | 0 | 17 | ||
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 31 | 0 | 31 | 0 | 31 | 0 | 31 | |||
| АО "АНХК" (RA.RU.311979) | 20 | 0 | 20 | 0 | 20 | 0 | 20 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| АО "ТАИФ-НК" (РОСС RU.0001.310281) | 6 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 11 | 0 | 11 | 0 | 11 | 0 | 11 | |||
| АО "ННК-ХАБАРОВСКИЙ НПЗ" (RA.RU.312633) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "НАУЧНО-ПРОИЗВОДСТВЕННАЯ КОРПОРАЦИЯ "УРАЛВАГОНЗАВОД" (1104) | 2 | 0 | 2 | 1 | 2 | 0 | 2 |
Стоимость поверки Преобразователи термоэлектрические (ТП-Б)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) термопреобразователей ТП-Б-У с HART-протоколом состоит из встроенного и автономного ПО. Метрологически значимым является только встроенное ПО.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Metrolog.SW |
|
Номер версии ПО, не ниже |
1.00 |
|
Цифровой идентификатор ПО |
9EF0 |
Алгоритм вычисления цифрового идентификатора программного обеспечения: двухбайтовый циклический код (CRC-16-CCITT).
Автономное ПО HartConfig устанавливается на персональный компьютер и предназначено только для настройки термопреобразователей на необходимый режим работы.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии ГОСТ Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию и на бирку печатным, фотохимическим, ударным способом или гравированием.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим ТП-Б
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ BY 390184271.012-2008 Преобразователи термоэлектрические ТП-Б. Технические условия
Поверка
Поверкаосуществляется по документам:
МП.ВТ 181-2008 «Преобразователи термоэлектрические ТП-Б. Методика поверки», утвержденному РУП «Витебский ЦСМС» 12.03.2008 г. (с извещением СДФИ.07-2018 об изменении «3», утвержденным РУП «Витебский ЦСМС» 06.02.2018 г.);
МП.ВТ 193-2008 «Преобразователи термоэлектрические ТП-Б. Методика поверки», утвержденному РУП «Витебский ЦСМС», 24.12.2008 г. (с извещением СДФИ.08-2018 об изменении «2», утвержденным РУП «Витебский ЦСМС» 06.02.2018 г.).
Основные средства поверки:
рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - преобразователь термоэлектрический платинородий-платиновый эталонный ППО (Регистрационный № 1442-00);
рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
система поверки термопреобразователей автоматизированная АСПТ
(Регистрационный № 19973-00);
мультиметры 3458A (Регистрационный № 25900-03);
меры электрического сопротивления Р3030 (Регистрационный № 8238-81).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и(или) в паспорт.
Изготовитель
Общество с ограниченной ответственностью «Поинт»(ООО «Поинт»)
Адрес: 211412, Республика Беларусь, г. Полоцк, ул. Строительная, 22 Телефон: +375 (0214) 41-30-08
E-mail: polotsk_point@mail.ru
Web-сайт: www.pointltd.by
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия ТП основан на возникновении термоэлектродвижущей силы (далее - ТЭДС) в электрической цепи термопреобразователя при погружении его рабочего конца в измеряемую среду. При этом температура выводов или свободных концов должна быть известна и учтена при определении температуры измеряемой среды. ТП обеспечивают преобразование измеренной температуры в изменение ТЭДС с известной зависимостью в соответствии с типом номинальной статической характеристики преобразования (далее - НСХ).
Термопреобразователи выпускаются в двух модификациях:
ТП-Б - термопреобразователи с номинальной статической характеристикой преобразования по ГОСТ Р 8.585-2001;
ТП-Б-У - термопреобразователи с унифицированным выходным сигналом постоянного тока от 4 до 20 мА, от 0 до 5 мА, от 0 до 20 мА, по ГОСТ 26.011-80 или цифровым протоколом HART, совмещенным с унифицированным выходным сигналом.
ТП-Б-У соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
ТП-Б-У могут изготавливаться со встроенным жидкокристаллическим или светодиодным индикатором. Метрологические характеристики жидкокристаллических и светодиодных индикаторов не нормируются.
ТП-Б-У могут иметь линейную или нелинейную (корнеизвлекающую), возрастающую или убывающую зависимость выходного сигнала от температуры.
Входные и выходные цепи ТП-Б-У гальванически связаны.
ТП-Б и ТП-Б-У могут состоять из нескольких термопар разной длины (многозонные).
По способу контакта с измеряемой средой ТП подразделяются на:
-
- погружаемые;
-
- поверхностные.
Защитная арматура ТП выполнена из коррозионностойких, жаростойких, жаропрочных сталей по ГОСТ 5949-75 или их аналогов, керамики. По согласованию с заказчиком могут применяться другие материалы защитного корпуса.
ТП изготавливаются c применением видов взрывозащиты
по ГОСТ 31610.0-2014 (IEC 60079-0:2011) (далее - взрывозащищенные). Взрывозащищенные ТП соответствуют II и III группам взрывозащищенного оборудования для внутренних и наружных установок ГОСТ 31610.0-2014 (IEC 60079-0:2011).
Взрывозащищенные ТП изготавливаются:
-
- с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты:
1ЕхаЬПСТ6...Т1 Gb X, 1ЕхаЬПВТ6...Т1 Gb X, 1ЕхаЬПАТ6...Т1 Gb X, Ex tb IIIC Т80°С...Т445°С Db X, Ex tb IIIB Т80°С...Т445°С Db X, Ex tb IIIA Т80°С...Т445°С Db X по ГОСТ IEC 60079-1-2013;
-
- с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой взрывозащиты:
0Ex ia IIC T6...T1 Ga X, 0Ех ia IIB T6...T1 Ga X, 0Ех ia IIA T6...T1 Ga X,
Ex ia IIIC T80°C...T445°C Da X, Ex ia IIIB T80°C...T445°C Da X, Ex ia IIIA T80°C...T445°C Da X по ГОСТ 31610.11-2014.
Кроме того, взрывозащищенные Tn изготавливаются с совмещенными выше указанными видами взрывозащиты и маркировкой взрывозащиты:
1Ex db ia IIC T6...T1 Gb X, 1Ex db ia IIB T6...T1 Gb X, 1Ex db ia IIA T6...T1 Gb X, Ex tb ia IIIC T80°C...T445°C Db X, Ex tb ia IIIB T80°C...T445°C Db X, Ex tb ia IIIA T80°C...T445°C Db X.
Tермопaры соответствуют требованиям TP TC 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Взрывозащищенные Tn могут применятся во взрывоопасных газовых средах, зонах 0, 1, 2 в соответствии с требованиями ГОСТ IEC 60079-10-1-2013, а также в зонах, опасных по воспламенению горючей пыли (зоны 20, 21, 22) в соответствии с требованием
ГОСТ IEC 61241-1-2-2011 и других документов, регламентирующих применение электрооборудования во взрывоопасных зонах.

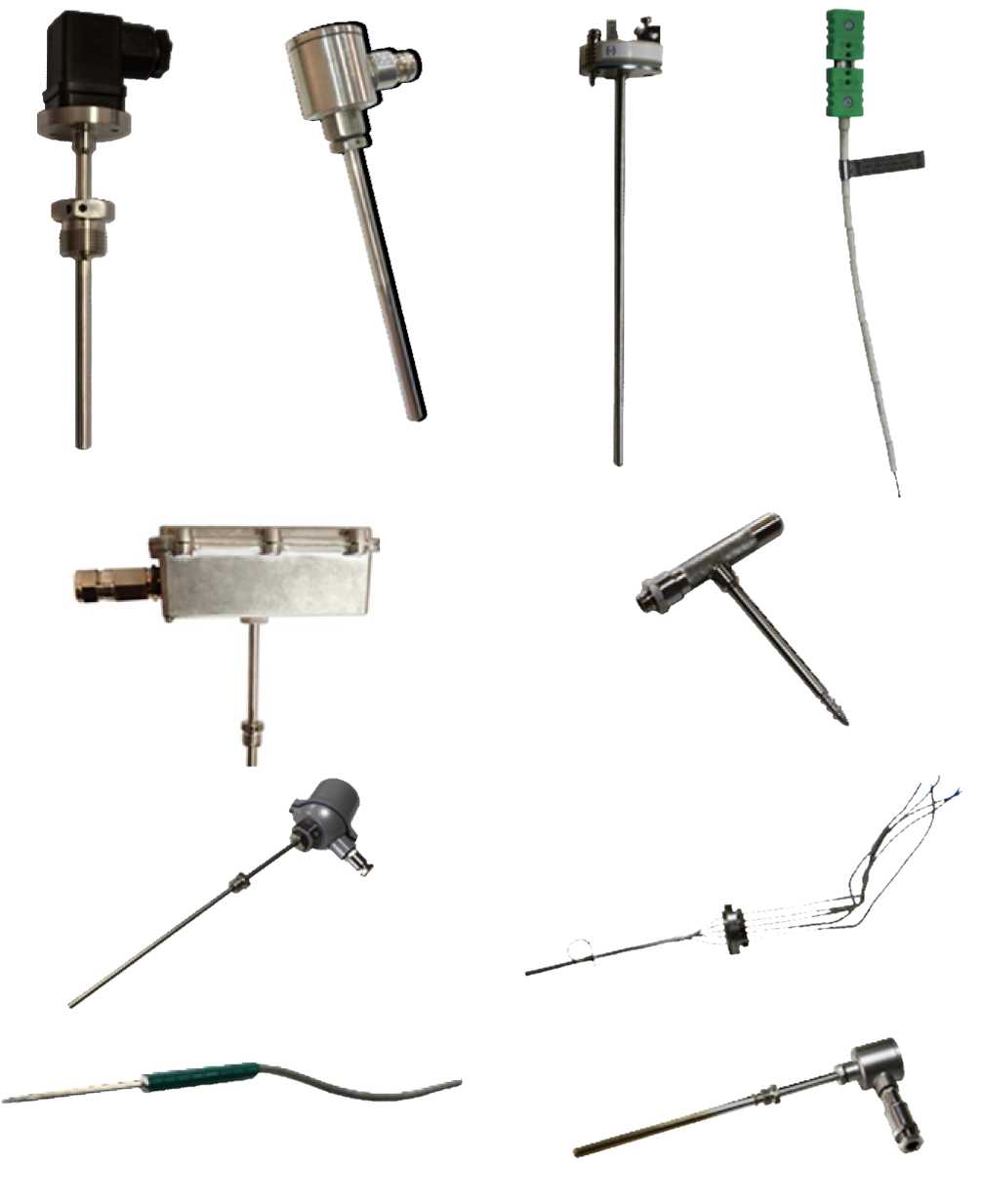

Фотографии общего вида Tn представлены на рисунках 1.

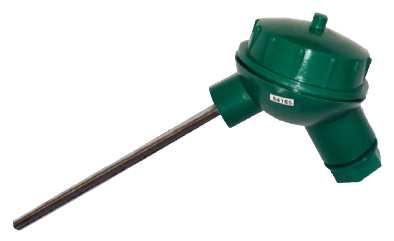

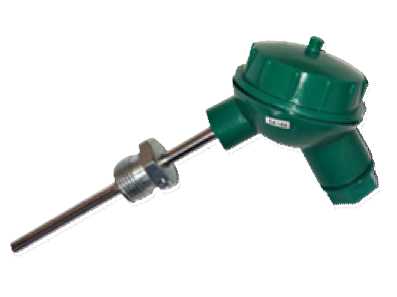

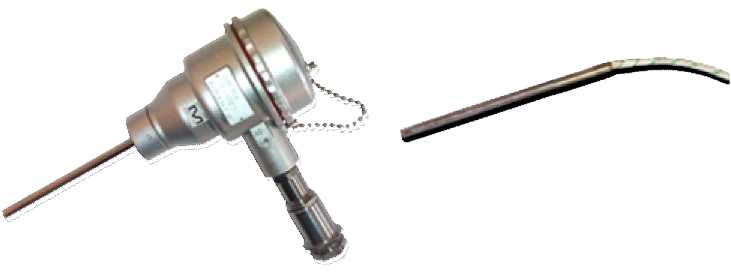

Рисунок 1 - Общий вид преобразователей термоэлектрических ТП-Б
Комплектность поставки ТП приведена в таблице 4.
Таблица 4 - Комплект поставки
|
Наименование |
Обозначение |
Количество |
|
Преобразователь |
ТП-Б, |
1 шт. (исполнение в соответствии с |
|
термоэлектрический |
ТП-Б-У |
заказом) |
|
Руководство по эксплуатации |
- |
1 экз. (по требованию заказчика) |
|
Паспорт |
- |
1 экз. |
|
Упаковочная тара |
- |
1 шт. |
|
Методика поверки |
МП.ВТ 181-2008 МП.ВТ 193-2008 |
1 экз. (по требованию заказчика) |
|
Сертификат соответствия |
- |
1 экз. (для ТП во взрывозащищенном исполнении (по требованию заказчика на поставляемую партию) |
|
Программное обеспечение |
HartConfig |
по требованию заказчика |
Метрологические и основные технические характеристики ТП приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики ТП
|
Наименование характеристики |
Значение |
|
Условное обозначение НСХ по ГОСТ Р 8.585-2001 |
ТХА (К), ТНН (N), ТХК (L), ТЖК (J), ТМК (Т), ТХКн (E), ТПП (S), ТПП (R) |
|
Диапазон выходного аналогового сигнала постоянного тока для ТП-Б-У, мА |
от 0 до 5 от 0 до 20 от 4 до 20 |
|
Диапазон измерений температуры1, °C:
|
от -200 до +1300 от -200 до +800 от -40 до +900 от -200 до +400 от -200 до +900 от 0 до +1300 от -200 до +1300 |
|
Класс допуска для ТП-Б по ГОСТ Р 8.585-20012 |
1, 2, 3 |
|
Пределы допускаемой основной приведенной погрешности ТП-Б-У, % (от нормирующего значения выходного аналогового сигнала постоянного тока, где нормирующее значение - это разница между верхним и нижним значением выходного сигнала) |
±0,25; ±0,5; ±1 |
|
Пределы допускаемой дополнительной погрешности ТП-Б-У, вызванной изменением температуры окружающего воздуха от номинальной (+20 °С), на каждые 10 °С, °С не более: - для ТП-Б-У с пределом допускаемого значения основной приведенной погрешности ±0,25 % |
предела допускаемого значения основной приведенной погрешности; |
|
- для ТП-Б-У с пределом допускаемого значения основной приведенной погрешности ±0,5 %, ±1 % |
0,5 предела допускаемого значения основной приведенной погрешности |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности ТП-Б-У, вызванной плавным изменением напряжения питания в пределах от 12 до 36 В, не более |
0,5 предела допускаемой основной приведенной погрешности |
|
Пределы допускаемой дополнительной погрешности ТП-Б-У, вызванной воздействием внешнего переменного магнитного поля сетевой частоты с напряженностью до 400 А/м, не более |
0,5 предела допускаемой основной приведенной погрешности |
|
Пределы допускаемой дополнительной погрешности ТП-Б-У, вызванной воздействием повышенной влажности 95 % при температуре окружающего воздуха +35 °С, не более |
0,5 предела допускаемой основной приведенной погрешности |
|
Примечания: 1 Указаны предельные значения диапазонов измеряемых температур, по требованию заказчика возможно изготовление ТП специального назначения с диапазоном измерений, находящимся внутри указанных диапазонов, в соответствии с типом НСХ ТП. 2 Для ТП-Б: TXK(L), ТПП (S), ТПП (R) класс допуска 1 отсутствует, для ТП-Б: ТЖК(,1), Tnn(S), Т1111(R) класс допуска 3 отсутствует. | |
Таблица 3 - Основные технические характеристики ТП
|
Наименование характеристики |
Значение |
|
Длина монтажной части, мм, не менее |
6 |
|
Диаметр монтажной части, мм, не более |
35 |
|
Номинальное значение напряжение питания ТП-Б-У, В |
24 |
|
Напряжение питания ТП-Б-У, В:
|
от 12 до 36 от 12 до 30 |
|
Потребляемая мощность ТП-Б-У, Вт, не более |
0,8 |
|
Рабочие условия эксплуатации ТП-Б:
|
от -50 до +85 от -65 до +125 95 |
|
Рабочие условия эксплуатации ТП-Б-У:
|
от -50 до +85 от -40 до +70 95 |
|
Условия транспортирования:
|
от -55 до +85 95 |
|
Степень защиты IP, обеспечиваемая клеммной головой (зависит от исполнения головы) |
IP00, IP20, IP45, IP54, IP65, IP68 ( по согласованию с заказчиком IPX9) |
