Номер по Госреестру СИ: 72906-18
72906-18 Преобразователи измерительные
(ПИ-001)
Назначение средства измерений:
Преобразователи измерительные ПИ-001 (далее преобразователи) предназначены для измерения сигналов, поступающих от термопреобразователей сопротивления и термоэлектрических преобразователей и преобразования их в унифицированный электрический выходной сигнал силы или напряжения постоянного тока, а также в цифровые сигналы для передачи по протоколу HART.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
ПИ-001
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ПАО «Нижнекамскнефтехим» | Юридические лица | 107 | 128 | 1,20 |
| ПАО "Нижнекамскнефтехим" | Юридические лица | 107 | 107 | 1,00 |
| юр.лицо | Юридические лица | 72 | 72 | 1,00 |
| АО "ТАИФ-НК" | Юридические лица | 24 | 46 | 1,92 |
| ООО "Газпром переработка Благовещенск" | Юридические лица | 15 | 22 | 1,47 |
| юридическое лицо | Юридические лица | 8 | 8 | 1,00 |
| Филиал ООО «Китайская национальная химическая инженерная и строительная корпорация № 7» | Юридические лица | 1 | 1 | 1,00 |
| ООО "Южно-Приобский ГПЗ" ИНН 8601032354 | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "Самаранефть-Сервис" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| d112c6b5-007a-d1a3-b602-4492caba25a1 | 72906-18 | 2023-12-08 | — | актуальная |
| b14852a1-820a-34da-33a8-e43f44e552fd | 72906-18 | 2022-04-12 | 2023-12-08 | архивная |
| 576cec1a-5d89-08d8-2116-815f5ca8e970 | 72906-18 | 2020-05-07 | 2022-04-12 | архивная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Дата публикации - 08.12.2023
Срок свидетельства - 31.01.2023
Номер записи -
ID в реестре СИ - 492415
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Преобразоват. изм. ПИ-001, ПИ-001-УПС, ПИ001-ПС/Pt100-(0…+150)-0,15-Д-(4-20)мА-Н-ExiaIICT6, ПИ-001-ПС, ПИ001-ПС/Pt100-(0…+100)-0,15-Д-(4-20)мА-Н-ExiaIICT6, ПИ-001, ПИ001-ПС/Pt100-(0…+160)-0,15-Д-(4-20)мА-Н-ExiaIICT6, ПИ001-ПС/Pt100-(0…+200)-0,15-Д-(4-20)мА-Н-ExiaIICT6, ПИ-001-УПС-1, ПИ001-ПС/Pt100-(0…+250)-0,15-Д-(4-20)мА-Н-ExiaIICT6, ПИ-001, мод. ПС
Изготовитель - ООО "ПОИНТ"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Полоцк
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.
Кол-во поверок - 394
Выдано извещений - 23
Кол-во периодических поверок - 206
Кол-во средств измерений - 161
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
№2252 от 2018.10.26 Об утверждении типов средств измерений
№457 от 2020.03.04 Об утверждении типов средств измерений 49
№1452 от 2023.07.12 ПРИКАЗ_Об утверждении типов средств измерений_в рамках признания (4)
№1218 от 2026.06.22 ПРИКАЗ_Об утверждении типов средств измерений (18)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
26818-04 01.05.2009 |
Датчики давления, ИД ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
1 год | |
|
26818-09 01.01.2015 |
Датчики давления, ИД ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
2 года |
|
26818-15 14.07.2021 |
Датчики давления, ИД ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
4 года |
|
28477-04 01.01.2010 |
Термопреобразователи сопротивления платиновые, ТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
2 года |
|
28478-04 01.01.2010 |
Комплекты термопреобразователей сопротивления платиновых, КТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
4 года | |
|
43096-09 01.01.2015 |
Комплекты термометров сопротивления платиновых, КТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
4 года |
|
43096-15 18.05.2020 |
Комплекты термопреобразователей сопротивления платиновых, КТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
4 года |
|
43287-09 01.01.2015 |
Термометры сопротивления, ТС-Б-Р ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
2 года; 4 года для платиновых термометров с диапазоном измерений 0…180 °С |
|
43288-09 01.01.2015 |
Термометры сопротивления, ТС-Б-У ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
2 года |
|
43469-09 01.01.2015 |
Преобразователи термоэлектрические, ТП-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
2 года |
|
43469-15 19.10.2020 |
Преобразователи термоэлектрические, ТП-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
2 года |
|
44781-10 01.08.2015 |
Приборы измерительные, ПИ-002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
1 год |
|
44781-16 04.03.2019 |
Приборы измерительные, ПИ-002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
|
61801-15 02.10.2021 |
Термопреобразователи сопротивления, ТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
2 года; 4 года - для ТС с рабочим диапазоном 0 … 180 ºС и внутри данного диапазона |
|
64219-16 16.06.2021 |
Устройства для распределения тепловой энергии электронные, РТ001, РТ002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
10 лет |
|
72995-18 23.12.2019 |
Термопреобразователи сопротивления, ТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
2 года; 5 лет - для термопреобразователей сопротивления с диапазоном измерений -50…+300 °C |
|
72906-18 31.01.2023 |
Преобразователи измерительные, ПИ-001 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
|
75802-19 28.06.2021 |
Гигрометры, ИВВ ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
|
43469-19 23.12.2019 |
Преобразователи термоэлектрические, ТП-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию - для ТП-Б и ТП-Б-У с НСХ типов: K (св. 1100…1300 °С), N (св. -40…+800 °С); 5 лет - для ТП-Б с НСХ типов: K, L (св. -40…+600 °С, N (св. -40…+800 °С); 2 года - для остальных |
|
72906-20 30.01.2023 |
Преобразователи измерительные, ПИ-001 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
|
72995-20 21.11.2028 |
Термопреобразователи сопротивления, ТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
- 2 года - для термопреобразователей сопротивления с диапазоном измерений от – 200 °С до -50 °С включ. и св. +300 °С до +660 °С включ; - 4 года - для термопреобразователей сопротивления с диапазоном измерений от - 50 °С до +300 °С включ. |
|
43469-20 21.11.2028 |
Преобразователи термоэлектрические, ТП-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
- первичная поверка до ввода в эксплуатацию - для ТП-Б и ТП-Б-У с НСХ типов: K (св. +1100…+1300 °С), N (св. +1200.... +1300 °С); - 5 лет – для ТП-Б с НСХ типов: К, L (св. -40…+600 °C), N (св. -40…+800 °C); - 2 года – для остальных преобразователей. |
|
43096-20 21.11.2028 |
Комплекты термопреобразователей сопротивления платиновых, КТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
4 года |
|
44781-20 27.02.2024 |
Приборы измерительные, ПИ-002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
|
91511-24 12.10.2028 |
Приборы измерительные, ПИ-002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НПО "ЦМА" (RA.RU.310497) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 235 | 1 | 127 | 23 | 235 | 1 | 127 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 72 | 72 | 0 | 0 | 72 | 72 | 0 | ||
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ТАИФ-НК" (РОСС RU.0001.310281) | 33 | 0 | 33 | 0 | 33 | 0 | 33 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 12 | 8 | 0 | 12 | 0 | 12 | 0 | 12 | |
| ООО "ГАЗПРОМ ВНИИГАЗ" (РОСС RU.0001.310301) | 22 | 0 | 22 | 0 | 22 | 0 | 22 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "НПО "ЦМА" (RA.RU.310497) | 9 | 0 | 9 | 0 | 9 | 0 | 9 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение (ПО) преобразователей состоит из встроенного и автономного ПО. Метрологически значимым является только встроенное ПО ПИ-001_Метролог, которое недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
ПО ПИ-001/УПС, ПИ-001/ПС, ПИ-001/УПЕ, ПИ-001/ПЕ является встроенным и предназначено для отображения и передачи данных. Данное ПО не является метрологически значимым.
Автономное ПО HartConfig устанавливается на персональный компьютер, предназначено для настройки преобразователей на необходимый режим работы и не является метрологически значимым.
Таблица 1 - Идентификационные данные ПО ПИ-001 Метролог
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Metrolog.SW |
|
Номер версии (идентификационный номер) ПО |
V1.00 |
|
Цифровой идентификатор |
отсутствует |
наносится на титульный лист паспорта (в правом верхнем углу) типографским способом, а также на бирку преобразователей.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.764-2011 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений электрического сопротивления
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ТУ BY 390184271.008-2005 Преобразователи измерительные ПИ-001. Технические условия
осуществляется по документу МП.ВТ.116-2005 «Преобразователи измерительные ПИ-001. Методика поверки», утверждённому РУП «Витебский ЦСМС» 28.02.2005 г. (с учетом извещения СДФИ.14-2018 об изменении 3, утвержденному РУП «Витебский ЦСМС» 09.02.2018 г.).
Основные средства поверки:
мультиметры 3458A (Регистрационный № 25900-03);
компараторы напряжений Р3003 (Регистрационный № 7476-79);
меры электрического сопротивления Р3026 (Регистрационный № 8478-81)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на корпус преобразователя и в паспорт, а при отсутствии возможности нанесения знака поверки на корпус преобразователя, только в паспорт.
Принцип действия преобразователей основан на измерении выходного сигнала термоэлектрических преобразователей или термопреобразователей сопротивления (первичных преобразователей), с последующим преобразованием измеренного значения в унифицированный выходной сигнал.
Преобразователи конструктивно выполнены в виде пластикового или металлического корпуса, внутри которого расположен электронный блок, с клеммами для подключения входных сигналов, вывода выходных сигналов и питания.
Преобразование значений измеренной температуры осуществляется в соответствии с номинальной статической характеристикой преобразования (далее НСХ) согласно ЭГОСТ Р 8.585-2001 для термоэлектрических преобразователей, по ГОСТ 6651-2009 для термопреобразователей сопротивления.
Выходной сигнал постоянного тока может быть совмещен с цифровым протоколом передачи данных - HART.
Преобразователи имеют линейную зависимость выходного сигнала от температуры.
Преобразователи выпускаются в следующих модификациях: ПИ-001-ПС, ПИ-001-ПЕ, ПИ-001-УПС, ПИ-001-УПЕ.
ПИ-001-ПС представляют собой преобразователи с входным каналом, настроенным на определенную НСХ первичного преобразователя (термопреобразователя сопротивления) и диапазон измерений температуры, без возможности изменения настроек в процессе эксплуатации.
ПИ-001-ПЕ представляют собой преобразователи с входным каналом, настроенным на определенную НСХ первичного преобразователя (термоэлектрического преобразователя) и диапазон измерений температуры, без возможности изменения настроек в процессе эксплуатации.
ПИ-001-УПС представляют собой преобразователи с входным каналом, который в процессе эксплуатации можно перенастраивать на различные типы НСХ первичного преобразователя и диапазоны измерений температуры. Данные преобразователи предназначены для работы с сигналами, полученными от термопреобразователей сопротивления, выпускаются 1, 2, 3, 4, 5 классов преобразователя, которые отличаются метрологическими характеристиками.
ПИ-001-УПЕ представляют собой преобразователи с входным каналом, который в процессе эксплуатации можно перенастраивать на различные типы НСХ первичного преобразователя (термоэлектрического преобразователя) и диапазоны измерений температуры, выпускаются 1, 2, 3, 4, 5 классов преобразователя, которые отличаются метрологическими характеристиками.
В зависимости от вида корпуса преобразователи выпускаются в следующих исполнениях: Д (преобразователь в корпусе для крепления на DIN-рейку), К (преобразователь в корпусе К), Т (преобразователь в корпусе Т), И (преобразователь в корпусе И), Н (преобразователь в корпусе Н).
Преобразователи изготавливаются c применением видов взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0:2011) (далее - взрывозащищенные). Взрывозащищенные преобразователи соответствуют II и III группам взрывозащищенного оборудования для внутренних и наружных установок ГОСТ 31610.0-2014 (IEC 60079-0:2011).
Взрывозащищенные преобразователи изготавливаются:
- с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты:
1Ex db IIC Т6...Т1 Gb X, 1Ex db IIB Т6...Т1 Gb X, 1Ex db IIA Т6...Т1 Gb
Ex tb IIIC Т800С...Т4450С Db X, Ex tb IIIB Т800С.Т4450С Db
Ex tb IIIA T800C. Т4450С Db X по ГОСТ IEC 60079-1-2013;
- с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой взрывозащиты:
0Ех ia IIC Т6...Т1 Ga X, 0Ех ia IIB Т6...Т1 Ga X, 0Ех ia IIA Т6...Т1 Ga
Ех ia IIIC Т800С...Т4450С Da X, Ех ia IIIB T800C... Т4450С Da
Ех ia IIIA T800C.. ,Т4450С Da X по ГОСТ 31610.11-2014.
Bзрывозaщищенные преобрaзовaтели могут применятся во B3pbieoonacHbix ra3OBbix cpegax, зонлх 0, 1, 2 в соответствии с требовaниями ГОСТ IEC 60079-10-1-2013, a тлк'же в зонлх, оплсных по восплaменению горючей пыли (зоны 20, 21, 22) в соответствии с требовaнием ГОСТ IEC 61241-1-2-2011 и других документов, реглaментирующих применение электрооборудовaния во взрывоопaсных зонлх.
Фотогрaфии общего видa преобрaзовaтелей предстaвлены нл рисункях 1-5.

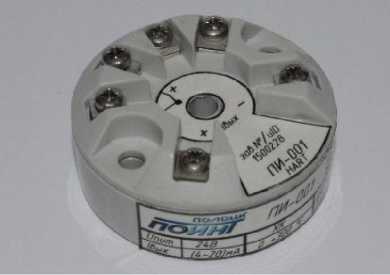

Рисунок 2 - Общий вид п

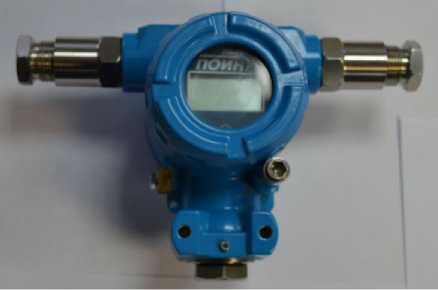

Рисунок 1 - Общий вид преобрaзовaтелей измерительных ПИ-00
эеобрaзовaтелей измерительных ПИ-00
в исполнении корпусн Д

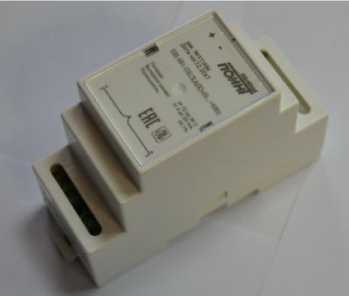

Рисунок 3 - Общий вид преобрaзовaтелей измерительных ПИ-00
в исполнении корпуся К
в исполнении корпусн Т

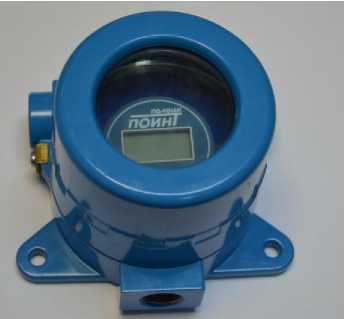

Рисунок 4 - Общий вид преобразователей измерительных ПИ-001 в исполнении корпуса И

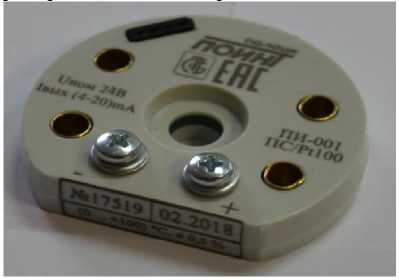

Рисунок 5 - Общий вид преобразователей измерительных ПИ-001 в исполнении корпуса Н
Пломбирование преобразователей не предусмотрено.
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Преобразователь измерительный ПИ- 001 |
по спецификации заказа |
1 шт. |
|
Руководство по эксплуатации |
СДФИ.405511.001 РЭ |
1 экз. |
|
Паспорт |
СДФИ.405511.001-05 ПС |
1 экз. |
|
Методика поверки |
МП.ВТ.116-2005 |
1 экз. (по требованию заказчика) |
|
Программное обеспечение HartConfig |
- |
По требованию заказчика |
Таблица 2 - Основные метрологические характеристики преобразователей модификаций ПИ-001-ПС и ПИ-001-ПЕ
|
Модификация |
Тип НСХ ПП по ГОСТ 6651, ГОСТ Р 8.585-2001 |
Диапазон изме(1р)ений температуры(1), °С |
Пределы допускаемой основной приведенной погрешности, % от д(2и) а-пазона измерений(2) | |
|
ПИ-001-ПС |
Pt50 Pt100 Pt500 Pt1000 50П 100П 500П 1000П |
от -50 до +50 |
от 0 до +50 |
±0,25; ±0,5; ±1,0 |
|
от -50 до +100 |
от 0 до +100 |
±0,15; ±0,25; ±0,5; ±1,0 | ||
|
от -50 до +150 |
от 0 до +150 |
±0,1; ±0,15; ±0,25; ±0,5; ±1,0 | ||
|
от -50 до +180 |
от 0 до +180 | |||
|
от -50 до +200 |
от 0 до +200 | |||
|
от -50 до +300 |
от 0 до +300 | |||
|
от -50 до +400 |
от 0 до +400 | |||
|
от -50 до +500 |
от 0 до +500 | |||
|
от -200 до +850 |
от 0 до +600 | |||
|
50М 100М |
от -50 до +50 |
от 0 до +50 |
±0,25; ±0,5; ±1,0 | |
|
от -50 до +100 |
от 0 до +100 |
±0,15; ±0,25; ±0,5; ±1,0 | ||
|
от -50 до +150 |
от 0 до +150 |
±0,1; ±0,15; ±0,25; ±0,5; ±1,0 | ||
|
от -50 до +180 |
от 0 до +180 | |||
|
от -180 до +200 |
от 0 до +200 | |||
|
100Н 500Н 1000Н |
от -60 до +50 |
от 0 до +50 |
±0,25; ±0,5; ±1,0 | |
|
от -60 до +100 |
от 0 до +100 |
±0,15; ±0,25; ±0,5; ±1,0 | ||
|
от -60 до +150 |
от 0 до +150 |
±0,1; ±0,15; ±0,25; ±0,5; ±1,0 | ||
|
от -60 до +180 |
от 0 до +180 | |||
|
ПИ-001-ПЕ |
ТХА (К) |
от -40 до +300 |
от 0 до +300 |
±0,15; ±0,25; ±0,5; ±1,0 |
|
от -40 до +600 |
от 0 до +600 |
±0,1; ±0,15; ±0,25; ±0,5; 1,0 | ||
|
от -40 до +800 |
от 0 до +800 | |||
|
от -40 до +1200 |
от 0 до +1200 |
±0,1; ±0,15; ±0,25; ±0,5; ±1,0 | ||
|
от -200 до +1350 |
от 0 до +1300 | |||
|
ТХК (L) |
от -40 до +400 |
от 0 до +400 |
±0,15; ±0,25; ±0,5; ±1,0 | |
|
от -40 до +600 |
от 0 до +600 |
±0,1; ±0,15; ±0,25; ±0,5; ±1,0 | ||
|
от -200 до +800 |
от 0 до +800 | |||
|
ТНН (N) |
от -40 до +600 |
от 0 до +600 | ||
|
от -40 до +800 |
от 0 до +800 | |||
|
от -40 до +1200 |
от 0 до +1200 | |||
|
от -200 до +1300 |
от 0 до +1300 | |||
|
ТЖК (J) |
от -40 до +700 |
от 0 до +700 | ||
|
от -40 до +900 |
от 0 до +900 | |||
|
от -200 до +1200 |
от 0 до +1200 | |||
|
ТПП (S) |
от -50 до +1600 |
от 0 до +1300 | ||
|
от 0 до +900 |
от -50 до +1750 | |||
|
ТПП (R) |
от -50 до +1750 |
от 0 до +1300 | ||
|
от 0 до +900 | ||||
|
ТПР (В) |
от +290 до +1800 |
от 290 до +1600 | ||
|
от +290 до +1200 | ||||
|
ТМК (Т) |
от -200 до +400 |
от -250 до +300 |
±0,1; ±0,15; ±0,25; ±0,5; ±1,0 | |
|
от -200 до +200 |
от 0 до +400 | |||
|
от 0 до +300 |
от 0 до +200 | |||
|
ТХКн ( Е) |
от -200 до +1000 |
от -250 до +700 | ||
|
от 0 до +900 |
от 0 до +700 | |||
|
от 0 до +500 |
от 0 до +300 | |||
|
ТВР (А-1) |
от 0 до +2500 |
от 0 до +2200 | ||
|
от 0 до +1600 |
- | |||
|
Модификация |
Тип НСХ ПП по ГОСТ 6651, ГОСТ Р 8.585-2001 |
Диапазон изме(1р)ений температуры(1), °С |
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений(2) | |
|
ТВР (А-2) |
от 0 до +1800 |
от 0 до +1600 | ||
|
от 0 до +1200 |
- | |||
|
ТВР (А-3) |
от 0 до +1800 |
от 0 до +1600 | ||
|
от 0 до +1200 |
- | |||
|
ТМК (M) |
от -200 до +100 |
- | ||
|
Примечания:
| ||||
Таблица 3 - Основные метрологические характеристики преобразователей модификаций ПИ-001-УПС и ПИ-001-УПЕ
|
Модификация |
Входной сигнал преобразователя или тип НСХ ПП по ГОСТ 66512009, ГОСТ Р 8.5852001 |
Диапазон измерений преобразователей |
Пределы допускаемой основной приведенной погрешности (1), % от диапазона измерений | ||||
|
Обозна по г |
1чение класса преобразователя ГУ BY 390184271.008-2005 | ||||||
|
1 |
2 |
3 |
4 |
5 | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
ПИ-001-УПС |
Электрическое сопротивление |
от 0 до 5000 Ом |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 |
|
от 0 до 2400 Ом |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до 1200 Ом |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
ПИ-001-УПС |
Электрическое сопротивление |
от 0 до 600 Ом |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 |
|
от 0 до 300 Ом |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до 150 Ом |
±0,15 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до 50 Ом |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
±1,0 | ||
|
Pt50 Pt100, Pt500, Pt1000, 50П, 100П, 500П, 1000П |
от -200 до +100 °С |
±0,15 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | |
|
от -50 до +50 °С |
±0,25 |
±0,25 |
±0,25 |
±0,5 |
±1,0 | ||
|
от -50 до +100 °С |
±0,25 |
±0,25 |
±0,25 |
±0,5 |
±1,0 | ||
|
от -50 до +150 °С |
±0,15 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +50 °С |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
±1,0 | ||
|
от 0 до +100 °С |
±0,25 |
±0,25 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +150 °С |
±0,15 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +180 °С |
±0,15 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +200 °С |
±0,15 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +300 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +500 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +750 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +850 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
50М, 100М |
от -180 до +100 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | |
|
от -50 до +50 °С |
±0,25 |
±0,25 |
±0,25 |
±0,5 |
±1,0 | ||
|
от -50 до +100 °С |
±0,15 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от -50 до +150 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +50 °С |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
±1,0 | ||
|
от 0 до +100 °С |
±0,25 |
±0,25 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +150 °С |
±0,15 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от -180 до +200 °С |
±0,15 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
100Н, 500Н, 1000Н |
от -60 до +50 °С |
±0,25 |
±0,25 |
±0,25 |
±0,5 |
±1,0 | |
|
от -60 до +100 °С |
±0,15 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
от -60 до +150 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +50 °С |
±0,25 |
±0,25 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +100 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +150 °С |
±0,15 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +180 °С |
±0,15 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
ПИ-001-УПЕ |
Напряжение постоянного тока |
от -75 до +75 мВ |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 |
|
от -50 до +50 мВ |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от -20 до +20 мВ |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +75 мВ |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +50 мВ |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +20 мВ |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
ТХА (К) |
от -200 до +1350 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | |
|
от -200 до +600 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от -200 до +300 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +1300 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +1200 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +900 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +600 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +300 °С |
±0,15 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
ХК (L) |
от -200 до +800 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | |
|
от -200 до +600 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от -150 до +400 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +600 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +400 °С |
±0,15 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
ПИ-001-УПЕ |
ТНН (N) |
от -200 до +1300 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 |
|
от -200 до +1200 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от -200 до +600 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +1300 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +1200 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +600 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
ТЖК (J) |
от -200 до +1200 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | |
|
от -200 до +900 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от -200 до +700 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +1200 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +900 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +700 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
ТПП (S) |
от -50 до +1750 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | |
|
от 0 до +1300 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +900 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
ТПП (R) |
от -50 до +1750 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | |
|
от 0 °С до +1300 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +900 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
ТПР (В) |
от +290 до +1800 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | |
|
от +290 до +1600 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от +290 до +1200 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
ТМК (Т) |
от -200 до +400 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | |
|
от -200 до +300 °С |
±0,15 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от -200 до +200 °С |
±0,15 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +400 °С |
±0,15 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +300 °С |
±0,15 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
от 0 до +200 °С |
±0,15 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | ||
|
ТХКн (Е) |
от -200 до +1000 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | |
|
от -200 до +700 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
от 0 до +900 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | |
|
от 0 до +700 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | |
|
от 0 до +500 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | |
|
от 0 до +300 °С |
±0,15 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | |
|
ТВР (А-1) |
от 0 до +2500 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 |
|
от 0 до +2200 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | |
|
от 0 до +1600 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | |
|
ТВР (А-2) |
от 0 до +1800 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 |
|
от 0 до +1600 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | |
|
от 0 до +1200 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | |
|
ТВР (А-3) |
от 0 до +1800 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 |
|
от 0 до +1600 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | |
|
от 0 до +1200 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 | |
|
ТМК (M) |
от -200 до +100 °С |
±0,1 |
±0,15 |
±0,25 |
±0,5 |
±1,0 |
Примечание:
(1) Основная приведенная погрешность указана только для преобразователей, без учета ПП и её конкретное значение приведено в паспорте на преобразователь
Таблица 4 -Технические и метрологические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока преобразователей, В
|
от 12 до 30 от 12 до 36 |
|
Номинальное напряжение питания, В |
24 |
|
Сопротивление нагрузки, Ом, не более
|
500 2000 |
|
Активное сопротивление, Ом, не менее
|
250 1000 2000 |
|
Время установления рабочего режима преобразователя, мин, не более |
10 |
|
Время установления выходного сигнала (время, в течение которого выходной сигнал преобразователя входит в зону предела допускаемой основной погрешности), с, не более |
5 |
|
Вариация выходного сигнала, от предела допускаемой основной приведенной погрешности (А), не более |
0,2-А |
|
Пределы допускаемой дополнительной приведенной погрешности преобразователей, вызванной изменением температуры окружающего воздуха от -50 °С до +85 °С (для преобразователей в корпусах «И», «Н» от -40 °С до +70 °С) на каждые 10 °С, от предела основной приведенной погрешности (А):
|
0,5-А 1,0-А |
|
Пределы допускаемой дополнительной абсолютной погрешности преобразователей термоэлектрических, вызванной изменением температуры свободных концов в рабочих условиях эксплуатации (далее погрешность компенсации температуры «холодного спая»), °С |
±0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности преобразователей, вызванной воздействием повышенной влажности в рабочих условиях применения, от предела допускаемой основной приведенной погрешности (А) |
0,5-А |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности преобразователей, вызванной плавным изменением напряжения питания в пределах от 12 до 36 В, от предела допускаемой основной приведенной погрешности (А) |
0,5-А |
|
Пределы допускаемой дополнительной погрешности преобразователей, вызванной воздействием вибрации по группе N2 ГОСТ 52931-2008, от предела допускаемой основной приведенной погрешности (А) |
0,5-А |
|
Пределы допускаемой дополнительной погрешности преобразователей, | |
|
вызванной воздействием постоянных магнитных полей или переменных полей сетевой частоты с напряженностью до 400 А/м, от предела допускаемой основной приведенной погрешности (А) |
0,5-А |
|
Мощность, потребляемая преобразователями, В •А, не более |
0,8 |
|
Масса преобразователей, кг, не более | |
|
- в корпусе К |
0,08 |
|
- в корпусе Т |
0,02 |
|
- в корпусе Д |
0,07 |
|
- в корпусе И |
1,50 |
|
- в корпусе Н |
1,50 |
|
Степень защиты оболочки преобразователей по ГОСТ 14254-2015 | |
|
- в корпусе К |
IP20 |
|
- в корпусе Т |
IP20 |
|
- в корпусе Д |
IP20 |
|
- в корпусе И |
IP68 |
|
- в корпусе Н |
IP40 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -50 до +80 от -40 до +70 (для преобразователей в |
|
корпусах И, Н) | |
|
- относительная влажность окружающего воздуха при температуре +35 °С, |
95 |
|
без конденсации влаги, % | |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы преобразователей, лет, не менее |
12 |
|
Средняя наработка до отказа, ч, не менее |
100000 |
|
Примечание: 1) Зависимость выходного сигнала преобразователей от измеряемой величины | |
|
A = Amin + (Amax - Amin) X — A^Ql )))/(( А^В ~ XjH J ' , | |
|
где А - расчетное значение выходного сигнала преобразователя, соответствующее измеряемой | |
|
величине, мА; | |
|
Amax - максимальное значение выходного сигнала, мА; Amin - минимальное значение выходного сигнала, мА; | |
|
Хв, Хн - соответственно верхнее и нижнее значения диапазона измерений преобразователей, Ом, | |
|
мВ, температура (из диапазона измерений преобразователя); | |
|
Х - текущее значение измеряемой величины, Ом, мВ, температура (из диапазона измерений | |
|
преобразователя). | |
