Номер по Госреестру СИ: 43469-15
43469-15 Преобразователи термоэлектрические
(ТП-Б)
Назначение средства измерений:
Преобразователи термоэлектрические ТП-Б (далее - термопреобразователи или ТП), предназначены для измерения температуры жидких и газообразных сред, сыпучих веществ, а также твердых тел.
![Внешний вид. Преобразователи термоэлектрические, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2015-43469-15_files/2015-43469-15-1.jpg)
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 19.10.2020
Номер записи - 131760
ID в реестре СИ - 354160
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТХА-К, ТХА-0193, ТП-Б-У, ТП-Б-ТХА(К), ТП-Б "К", ТП-Б, Нет модификации, 192215,
Производитель
Изготовитель - ООО "ПОИНТ"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Полоцк
Уведомление о начале осуществления предпринимательской деятельности - Да
Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.
Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.
Площадь столицы составляет 1081 кв. км.
Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).
Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.
Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).
Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 224
Выдано извещений - 0
Кол-во периодических поверок - 175
Кол-во средств измерений - 118
Кол-во владельцев - 14
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 922 дн.
Приказы РСТ, где упоминается данный тип СИ
№1207 от 2015.10.19 Об утверждении типов средств измерений
№1298 от 2016.09.12 О продлении срока действия свидетельств об утверждении типа средств измерений
№1932 от 2019.08.19 Об утверждении типов средств измерений
№871 от 2020.05.06 ПРИКАЗ. об утверждении типов средств измерений (3-Беларусь)
№1319 от 2021.07.13 О внсенении изменений на преобразователи термоэлектрические ТП-Б_в рамках признания
№1433 от 2021.07.22 О внсенении изменений на преобразователи термоэлектрические ТП-Б_в рамках признания
№2137 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2572 от 2022.10.14 ПРИКАЗ_Об утверждении типов средств измерений (12)
№407 от 2024.02.19 ПРИКАЗ_Об утверждении типов средств измерений_в рамках продления признания (5)
№1694 от 2024.07.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Преобразователи термоэлектрические (ТП-Б)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений ООО "ПОИНТ"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
26818-04 01.05.2009 |
Датчики давления, ИД ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
1 год | |
26818-09 01.01.2015 |
Датчики давления, ИД ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
2 года |
26818-15 14.07.2021 |
Датчики давления, ИД ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
4 года |
28477-04 01.01.2010 |
Термопреобразователи сопротивления платиновые, ТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
2 года |
28478-04 01.01.2010 |
Комплекты термопреобразователей сопротивления платиновых, КТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
4 года | |
43096-09 01.01.2015 |
Комплекты термометров сопротивления платиновых, КТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
4 года |
43096-15 18.05.2020 |
Комплекты термопреобразователей сопротивления платиновых, КТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
4 года |
43287-09 01.01.2015 |
Термометры сопротивления, ТС-Б-Р ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
2 года; 4 года для платиновых термометров с диапазоном измерений 0…180 °С |
43288-09 01.01.2015 |
Термометры сопротивления, ТС-Б-У ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
2 года |
43469-09 01.01.2015 |
Преобразователи термоэлектрические, ТП-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
2 года |
43469-15 19.10.2020 |
Преобразователи термоэлектрические, ТП-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
2 года |
44781-10 01.08.2015 |
Приборы измерительные, ПИ-002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
1 год |
44781-16 04.03.2019 |
Приборы измерительные, ПИ-002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
61801-15 02.10.2021 |
Термопреобразователи сопротивления, ТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
2 года; 4 года - для ТС с рабочим диапазоном 0 … 180 ºС и внутри данного диапазона |
64219-16 16.06.2021 |
Устройства для распределения тепловой энергии электронные, РТ001, РТ002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
10 лет |
72995-18 23.12.2019 |
Термопреобразователи сопротивления, ТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
2 года; 5 лет - для термопреобразователей сопротивления с диапазоном измерений -50…+300 °C |
72906-18 31.01.2023 |
Преобразователи измерительные, ПИ-001 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
75802-19 28.06.2021 |
Гигрометры, ИВВ ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
43469-19 23.12.2019 |
Преобразователи термоэлектрические, ТП-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию - для ТП-Б и ТП-Б-У с НСХ типов: K (св. 1100…1300 °С), N (св. -40…+800 °С); 5 лет - для ТП-Б с НСХ типов: K, L (св. -40…+600 °С, N (св. -40…+800 °С); 2 года - для остальных |
72906-20 30.01.2023 |
Преобразователи измерительные, ПИ-001 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
72995-20 21.11.2028 |
Термопреобразователи сопротивления, ТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
- 2 года - для термопреобразователей сопротивления с диапазоном измерений от – 200 °С до -50 °С включ. и св. +300 °С до +660 °С включ; - 4 года - для термопреобразователей сопротивления с диапазоном измерений от - 50 °С до +300 °С включ. |
43469-20 21.11.2028 |
Преобразователи термоэлектрические, ТП-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
- первичная поверка до ввода в эксплуатацию - для ТП-Б и ТП-Б-У с НСХ типов: K (св. +1100…+1300 °С), N (св. +1200.... +1300 °С); - 5 лет – для ТП-Б с НСХ типов: К, L (св. -40…+600 °C), N (св. -40…+800 °C); - 2 года – для остальных преобразователей. |
43096-20 21.11.2028 |
Комплекты термопреобразователей сопротивления платиновых, КТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
4 года |
44781-20 27.02.2024 |
Приборы измерительные, ПИ-002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
91511-24 12.10.2028 |
Приборы измерительные, ПИ-002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Кто поверяет Преобразователи термоэлектрические (ТП-Б)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 112 | 0 | 102 | 0 | 102 | 0 | 102 | |||
ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 36 | 0 | 0 | 0 | 36 | 0 | 0 | ||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
ПАО "САРАТОВСКИЙ НПЗ" (RA.RU.312258) | 46 | 0 | 46 | 0 | 46 | 0 | 46 | |||
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 12 | 0 | 12 | 0 | 12 | 0 | 12 | ||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
АО "АНХК" (RA.RU.311979) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ООО "ТЕПЛОПРИБОР-СЕНСОР" (RA.RU.311369) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
Пермское ТПУ ООО "Инфраструктура ТК" (РОСС RU.0001.310340) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО ИК "СИБИНТЕК" (RA.RU.311951) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Преобразователи термоэлектрические (ТП-Б)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|
Изготовитель
ООО «Поинт», Республика Беларусь
Адрес: Витебская область, 211402, г. Полоцк, ул. Ткаченко 19 тел./факс 8-10-375-214-43-13-19
E-mail: polotsk_point@mail.ru, www.pointltd.by
Экспертиза проведена Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
Принцип действия термопреобразователей основан на возникновении термоэлектродвижущей силы (далее - ТЭДС) в цепи термопары при погружении ее рабочего конца в измеряемую среду. При этом температура выводов или свободных концов должна быть известна и учтена при определении температуры измеряемой среды. Значения ТЭДС при конкретных температурах соответствуют значениям номинальных статических характеристик преобразования (далее - НСХ) по ГОСТ Р 8.585-2001.
Термопреобразователи выпускаются в двух модификациях:
-
- ТП-Б - ТП, соответствующие требованиям ГОСТ 6616-94 с номинальной статической характеристикой преобразования (далее НСХ) по ГОСТ Р 8.585-2001;
-
- ТП-Б-У - ТП с унифицированным выходным сигналом, соответствующие требованиям ГОСТ 30232-94 и цифровым протоколом HART.
ТП-Б-У имеют линейную или корнеизвлекающую зависимость выходного сигнала от температуры.
ТП-Б-У могут изготавливаться со встроенным жидкокристаллическим или светодиодным индикатором. Метрологические характеристики индикаторов не нормируются.
ТП изготавливаются с применением видов взрывозащиты по ГОСТ 30852.0-2002 (далее -взрывозащищенные) либо без них. Взрывозащищенные ТП соответствуют II группе
взрывозащищенного оборудования для внутренней и наружной установки
по ГОСТ 30852.0-2002.
Взрывозащищенные ТП изготавливаются:
-
- с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты 1ExdIICT6 X по ГОСТ 30852.1-2002;
-
- с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой взрывозащиты 0ExiaIICT6 X по ГОСТ 30852.10-2002 .
Кроме того, взрывозащищенные ТП изготавливаются с совмещенными выше указанными видами взрывозащиты и маркировкой взрывозащиты 1ExdiaIICT6 X
Взрывозащищенные ТП могут эксплуатироваться во взрывоопасных зонах классов В-I, В-1а, В-1б, В-1г, В-П, В-11а в соответствии с регламентирующих применение электрооборудования во взрывоопасных зонах

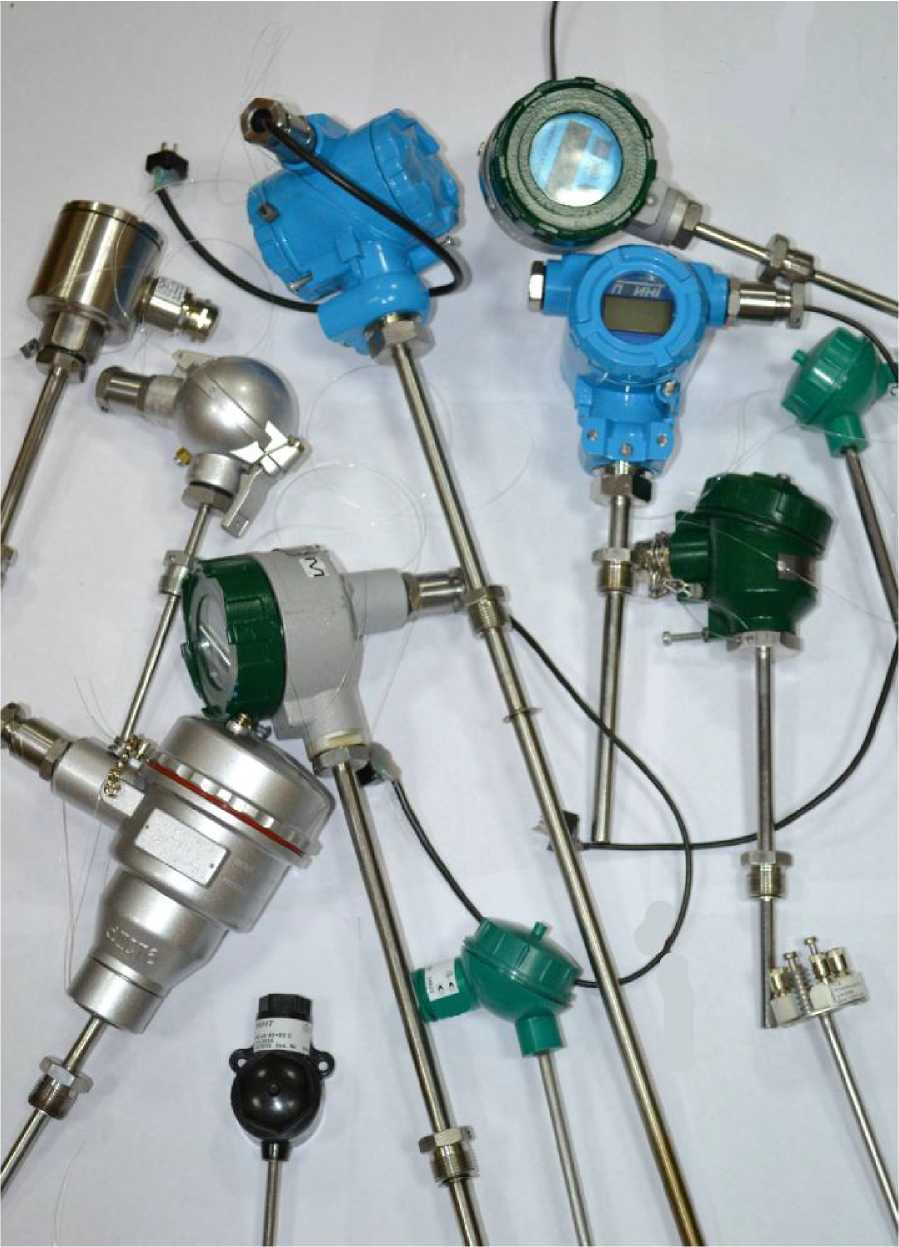

Фото общего вида ТП-Б представлено на рисунке 1.
![Внешний вид. Преобразователи термоэлектрические (ТП-Б), http://oei-analitika.ru](../kurilka/type_si_html/2015-43469-15_files/2015-43469-15-1.jpg)
Рисунок 1 - Общий вид ТП-Б
Комплект поставки приведён в таблице 2.
Таблица 2
Обозначение |
Наименование |
Количество |
Примечания |
СДФИ.405220.000 |
Преобразователь термоэлектрический |
1 шт. |
По спецификации заказа |
СДФИ.405220.000 РЭ |
Руководство по эксплуатации |
1 экз. |
По требованию заказчика |
СДФИ.405220.000-01 ПС |
Паспорт |
1 экз. |
Для ТП-Б |
СДФИ.400520.000-02 ПС |
Паспорт |
1 экз. |
Для ТП-Б-У |
СДФИ.405925.002 |
Упаковочная тара |
1 шт. | |
МП.ВТ 181-2008 |
Методика поверки |
1 экз. |
Для ТП-Б |
МП.ВТ 192-2008 |
Методика поверки |
1 экз. |
Для ТП-Б-У |
- |
Свидетельство о взрывозащищенности |
1 экз. |
Для термопар во взрывозащищенно м исполнении |
- |
Программное обеспечение HartConfig |
- |
По требованию заказчика |
Основные технические и метрологические характеристики ТП приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значение |
1 |
2 |
Условное обозначение (НСХ) по ГОСТ Р 8.585-2001 |
К, L, J, N, E, Т |
Диапазон выходного сигнала ТП-Б-У, мА |
от 0 до 5, от 4 до 20, от 0 до 20 |
Диапазон измерений, °С:
- для ТП-Б с НСХ типов «К», «N»
- для ТП-Б-У |
от минус 40 до плюс 600; от минус 40 до плюс 800, от минус 40 до плюс 1200; от минус 40 до плюс 750; от минус 40 до плюс 900; от минус 40 до плюс 400; от 0 до плюс 1200 |
Класс допуска для ТП-Б по ГОСТ Р 8.585-2001 |
1*, 2 |
Пределы допускаемой основной приведенной погрешности ТП-Б-У, % |
±0,25; ±0,5; ±1 |
Минимальная длина монтажной части, мм |
6 |
Диаметр монтажной части, мм |
до 35 |
Номинальное сопротивление нагрузки ТП-Б-У, Ом |
100 |
Номинальное значение напряжение питания ТП-Б-У, В |
24 |
Условия эксплуатации ТП-Б и ТП-Б-У: | |
- температура окружающего воздуха, °С |
от минус 50 до плюс 85 |
- относительная влажность воздуха при 35 °С и более низких температурах, % |
до 95 |
Условия эксплуатации ТП-Б-У c жидкокристаллическим индикатором: | |
- температура окружающего воздуха, °С |
от минус 40 до плюс 70 |
- относительная влажность воздуха при 35 °С и более низких температурах, % |
до 95 |
Условия транспортирования: | |
- температура окружающего воздуха |
от минус 55 до плюс 85 |
- относительная влажность воздуха при 35 °С и более низких температурах |
до 95 |
