Номер по Госреестру СИ: 43469-20
43469-20 Преобразователи термоэлектрические
(ТП-Б)
Назначение средства измерений:
Преобразователи термоэлектрические ТП-Б (далее - ТП) предназначены для измерений температуры сыпучих, жидких, газообразных, твердых веществ и сред в различных отраслях промышленности и хозяйственной деятельности, в том числе на взрывопожароопасных производствах и в жилых помещениях, в т.ч. в различных системах контроля и управления.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
ТП-Б
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ПАО "Саратовский НПЗ" | Юридические лица | 80 | 80 | 1,00 |
| АО "ННК-Хабаровский НПЗ" | Юридические лица | 47 | 58 | 1,23 |
| АО "НК НПЗ" | Юридические лица | 45 | 61 | 1,36 |
| юридическое лицо | Юридические лица | 35 | 36 | 1,03 |
| АО "Волжский Оргсинтез" | Юридические лица | 20 | 25 | 1,25 |
| АО "РНПК" | Юридические лица | 13 | 13 | 1,00 |
| Акционерное общество "Волжский Оргсинтез" | Юридические лица | 9 | 11 | 1,22 |
| Акционерное общество "АПАТИТ" | Юридические лица | 7 | 7 | 1,00 |
| ООО «ЛУКОЙЛ-Пермнефтеоргсинтез» | Юридические лица | 6 | 10 | 1,67 |
| Публичное акционерное общество "ДОРОГОБУЖ" | Юридические лица | 6 | 6 | 1,00 |
| Акционерное общество «Новошахтинский завод нефтепродуктов» | Юридические лица | 6 | 6 | 1,00 |
| Филиал "Северо-Западная ТЭЦ им.А.Г.Бориса", АО "Интер РАО-Электрогенерация" | Юридические лица | 5 | 5 | 1,00 |
| ООО НЗМП | Юридические лица | 5 | 5 | 1,00 |
| АО "Отрадненский ГПЗ" | Юридические лица | 5 | 5 | 1,00 |
| Юр. Лицо | Юридические лица | 4 | 4 | 1,00 |
| Балаковский филиал АО Апатит | Юридические лица | 4 | 4 | 1,00 |
| ООО "УЭТП-НКНХ" | Юридические лица | 3 | 3 | 1,00 |
| АО "ТАНЕКО" | Юридические лица | 2 | 3 | 1,50 |
| АО "КНПЗ" | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью "Афипский нефтеперерабатывающий завод" (ООО "Афипский НПЗ") | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "ЕВРОХИМ-БЕЛОРЕЧЕНСКИЕ МИНУДОБРЕНИЯ" | Юридические лица | 1 | 1 | 1,00 |
| АО "Газпромнефть-ОНПЗ" | Юридические лица | 1 | 1 | 1,00 |
| АО "СИБИАЦ" | Юридические лица | 1 | 1 | 1,00 |
| ФБУ "Кузбасский ЦСМ" | Юридические лица | 1 | 1 | 1,00 |
| ПАО «Нижнекамскнефтехим» | Юридические лица | 1 | 1 | 1,00 |
| ЮЛ | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 64648068-0870-5ede-e40d-e43daca3d796 | 43469-20 | 2024-02-21 | — | актуальная |
| 3940cf10-89e7-203d-44c1-86e846550491 | 43469-20 | 2021-10-13 | 2024-02-21 | архивная |
| 47c942ae-d7fd-af73-b630-b0f950fcc11e | 43469-20 | 2021-07-30 | 2021-10-13 | архивная |
| c84e0ed5-cb81-3f87-cc3f-8ed2ff2f1f69 | 43469-20 | 2020-06-14 | 2021-07-30 | архивная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Дата публикации - 21.02.2024
Срок свидетельства - 21.11.2028
Номер записи - 177236
ID в реестре СИ - 1262073
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - - первичная поверка до ввода в эксплуатацию - для ТП-Б и ТП-Б-У с НСХ типов: K (св. +1100…+1300 °С), N (св. +1200.... +1300 °С);
- 5 лет – для ТП-Б с НСХ типов: К, L (св. -40…+600 °C), N (св. -40…+800 °C);
- 2 года – для остальных преобразователей.
Наличие периодической поверки - Да
Методика поверки
ТП-Б, Нет модификации, ТП-Б-У, ТП-Б ТХК (L), ТП-Б "К", ТП-Б-У-Exia, ТП-Б (ТХА(К)), ТП-БУ, мод ТП-Б-У, ТП-Б "К", ТП-Б-ТХА(К)-1-И-П-800/10-ПШ, ТП-Б-У ХА(К)
Изготовитель - ООО "ПОИНТ"
Страна - БЕЛАРУСЬ
Населенный пункт - г.Полоцк
Уведомление о начале осуществления предпринимательской деятельности - Да
Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.
Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.
Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.
Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.
Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.
При проведении исследований были введены следующие ограничения:
Содержание отчета:
Кол-во поверок - 355
Выдано извещений - 8
Кол-во периодических поверок - 329
Кол-во средств измерений - 270
Кол-во владельцев - 23
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 1014 дн.
№1207 от 2015.10.19 Об утверждении типов средств измерений
№1298 от 2016.09.12 О продлении срока действия свидетельств об утверждении типа средств измерений
№1932 от 2019.08.19 Об утверждении типов средств измерений
№871 от 2020.05.06 ПРИКАЗ. об утверждении типов средств измерений (3-Беларусь)
№1319 от 2021.07.13 О внсенении изменений на преобразователи термоэлектрические ТП-Б_в рамках признания
№1433 от 2021.07.22 О внсенении изменений на преобразователи термоэлектрические ТП-Б_в рамках признания
№2137 от 2022.08.26 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2572 от 2022.10.14 ПРИКАЗ_Об утверждении типов средств измерений (12)
№407 от 2024.02.19 ПРИКАЗ_Об утверждении типов средств измерений_в рамках продления признания (5)
№1694 от 2024.07.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
№167 от 2025.01.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
43469-20 Преобразователи термоэлектрические (ТП-Б) ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
23410-13 Преобразователи температуры (Метран-280, Метран-280-Ex) ЗАО "Промышленная группа "Метран" (РОССИЯ г.Челябинск) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
26818-04 01.05.2009 |
Датчики давления, ИД ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
1 год | |
|
26818-09 01.01.2015 |
Датчики давления, ИД ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
2 года |
|
26818-15 14.07.2021 |
Датчики давления, ИД ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
4 года |
|
28477-04 01.01.2010 |
Термопреобразователи сопротивления платиновые, ТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
2 года |
|
28478-04 01.01.2010 |
Комплекты термопреобразователей сопротивления платиновых, КТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
4 года | |
|
43096-09 01.01.2015 |
Комплекты термометров сопротивления платиновых, КТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
4 года |
|
43096-15 18.05.2020 |
Комплекты термопреобразователей сопротивления платиновых, КТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
4 года |
|
43287-09 01.01.2015 |
Термометры сопротивления, ТС-Б-Р ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
2 года; 4 года для платиновых термометров с диапазоном измерений 0…180 °С |
|
43288-09 01.01.2015 |
Термометры сопротивления, ТС-Б-У ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
2 года |
|
43469-09 01.01.2015 |
Преобразователи термоэлектрические, ТП-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
2 года |
|
43469-15 19.10.2020 |
Преобразователи термоэлектрические, ТП-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
2 года |
|
44781-10 01.08.2015 |
Приборы измерительные, ПИ-002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ |
1 год |
|
44781-16 04.03.2019 |
Приборы измерительные, ПИ-002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
|
61801-15 02.10.2021 |
Термопреобразователи сопротивления, ТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
2 года; 4 года - для ТС с рабочим диапазоном 0 … 180 ºС и внутри данного диапазона |
|
64219-16 16.06.2021 |
Устройства для распределения тепловой энергии электронные, РТ001, РТ002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
10 лет |
|
72995-18 23.12.2019 |
Термопреобразователи сопротивления, ТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
2 года; 5 лет - для термопреобразователей сопротивления с диапазоном измерений -50…+300 °C |
|
72906-18 31.01.2023 |
Преобразователи измерительные, ПИ-001 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
|
75802-19 28.06.2021 |
Гигрометры, ИВВ ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
|
43469-19 23.12.2019 |
Преобразователи термоэлектрические, ТП-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию - для ТП-Б и ТП-Б-У с НСХ типов: K (св. 1100…1300 °С), N (св. -40…+800 °С); 5 лет - для ТП-Б с НСХ типов: K, L (св. -40…+600 °С, N (св. -40…+800 °С); 2 года - для остальных |
|
72906-20 30.01.2023 |
Преобразователи измерительные, ПИ-001 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
|
72995-20 21.11.2028 |
Термопреобразователи сопротивления, ТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
- 2 года - для термопреобразователей сопротивления с диапазоном измерений от – 200 °С до -50 °С включ. и св. +300 °С до +660 °С включ; - 4 года - для термопреобразователей сопротивления с диапазоном измерений от - 50 °С до +300 °С включ. |
|
43469-20 21.11.2028 |
Преобразователи термоэлектрические, ТП-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
- первичная поверка до ввода в эксплуатацию - для ТП-Б и ТП-Б-У с НСХ типов: K (св. +1100…+1300 °С), N (св. +1200.... +1300 °С); - 5 лет – для ТП-Б с НСХ типов: К, L (св. -40…+600 °C), N (св. -40…+800 °C); - 2 года – для остальных преобразователей. |
|
43096-20 21.11.2028 |
Комплекты термопреобразователей сопротивления платиновых, КТС-Б ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
4 года |
|
44781-20 27.02.2024 |
Приборы измерительные, ПИ-002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
|
91511-24 12.10.2028 |
Приборы измерительные, ПИ-002 ООО "ПОИНТ" (БЕЛАРУСЬ г.Полоцк) |
ОТ МП |
1 год |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 79 | 2 | 2 | 77 | 3 | 79 | 2 | 77 | ||
| АО "ВОЛЖСКИЙ ОРГСИНТЕЗ" (RA.RU.312240) | 25 | 0 | 25 | 0 | 25 | 0 | 25 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| АО "КНПЗ" (RA.RU.310599) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ПАО "НИЖНЕКАМСКНЕФТЕХИМ" (RA.RU.310572) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "НПО "ЦМА" (RA.RU.310497) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "ННК-ХАБАРОВСКИЙ НПЗ" (RA.RU.312633) | 62 | 9 | 0 | 62 | 3 | 58 | 0 | 58 | ||
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 11 | 4 | 0 | 11 | 0 | 11 | 0 | 11 | |
| ПАО "САРАТОВСКИЙ НПЗ" (RA.RU.312258) | 80 | 45 | 0 | 80 | 0 | 80 | 0 | 80 | ||
| АО "ОТРАДНЕНСКИЙ ГПЗ" (РОСС RU.0001.310432) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "ИНКО-ТЭК" (RA.RU.314154) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 39 | 23 | 20 | 19 | 0 | 39 | 20 | 19 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ООО "СНГ-ЕК" (РОСС RU.0001.310379) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 7 | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1557 | 1557 |
Программное обеспечение (ПО) преобразователей термоэлектрических ТП-Б-У, цифровой протокол HART совмещенный с унифицированным выходным сигналом и др., состоит из встроенного и автономного ПО. Метрологически значимым является только встроенное ПО.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Metrolog.SW |
|
Номер версии ПО, не ниже |
1.00 |
|
Цифровой идентификатор ПО |
9EF0 |
Алгоритм вычисления цифрового идентификатора программного обеспечения: двухбайтовый циклический код (CRC-16-CCITT).
Автономное ПО HartConfig устанавливается на персональный компьютер и предназначено только для настройки термопреобразователей на необходимый режим работы. Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии ГОСТ Р 50.2.077-20114: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
наносится на эксплуатационную документацию и на бирку печатным, фотохимическим, ударным способом или гравированием.
Сведения о методиках измерений
Нормативные и технические документы
осуществляется по документу МП.ВТ 181-2008 «Преобразователи термоэлектрические ТП-Б. Методика поверки», утвержденному РУП «Витебский ЦСМС» 12.03.2008 г. (с изменением № 3 от 06.02.2018 г.) и МП.ВТ 193-2008 «Преобразователи термоэлектрические ТП-Б. Методика поверки», утвержденной РУП «Витебский ЦСМС» 24.12.2008 г. (с изменением № 2 от 06.02.2018 г.).
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - преобразователь термоэлектрический платинородий-платиновый эталонный ППО (Регистрационный № 1442-00);
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Система поверки термопреобразователей автоматизированная АСПТ (Регистрационный № 19973-00);
Мультиметры 3458A (Регистрационный № 25900-03);
Меры электрического сопротивления Р3030 (Регистрационный № 8238-81).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на корпус ТП и в паспорт, а при отсутствии возможности нанесения знака поверки на корпус ТП, только в паспорт.
Принцип действия ТП основан на возникновении термоэлектродвижущей силы (далее - ТЭДС) в электрической цепи термопреобразователя при погружении его рабочего конца в измеряемую среду. При этом температура выводов или свободных концов должна быть известна и учтена при определении температуры измеряемой среды. ТП обеспечивают преобразование измеренной температуры в изменение ТЭДС с известной зависимостью в соответствии с типом номинальной статической характеристики преобразования (далее - НСХ).

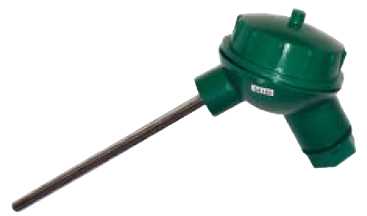

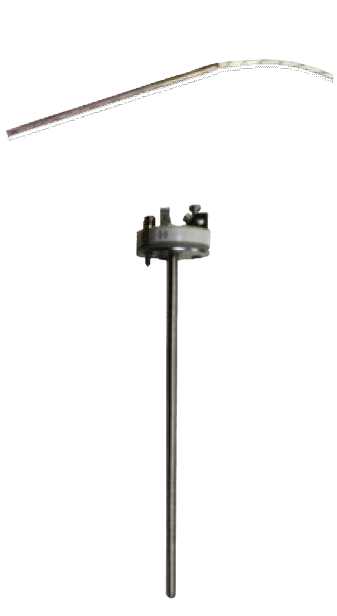

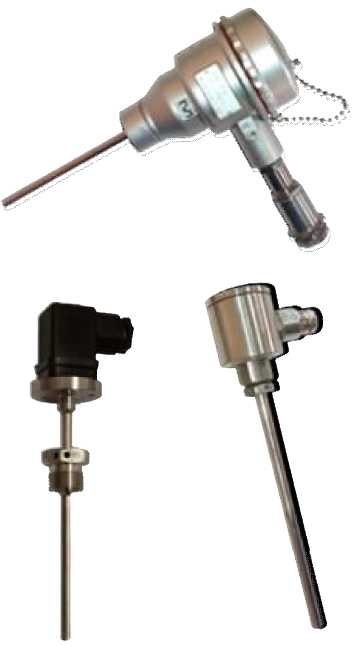

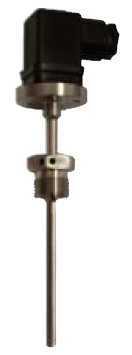

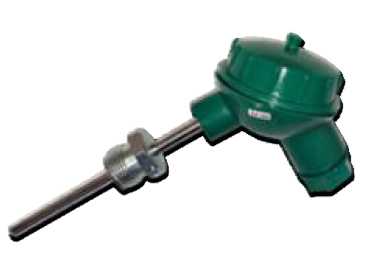

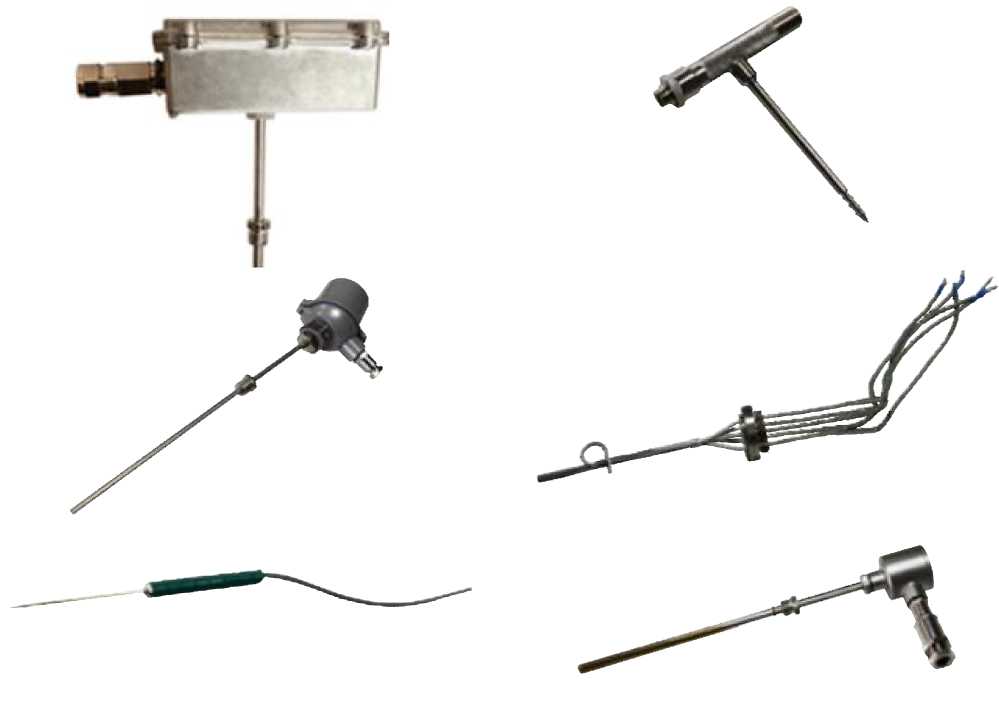

Термопреобразователи выпускаются в модификациях:
ТП-Б - термопреобразователи с номинальной статической характеристикой преобразования по ГОСТ Р 8.585-2001;
ТП-Б-У - термопреобразователи с унифицированным выходным сигналом постоянного тока от 4 до 20 мА, от 0 до 5 мА, от 0 до 20 мА, по ГОСТ 26.011-80, цифровой протокол HART совмещенный с унифицированным выходным сигналом и др.
ТП-Б-У соответствуют требованиям ТР ТС 020/2011 Электромагнитная совместимость технических средств.
ТП-Б-У могут изготавливаться со встроенным жидкокристаллическим или светодиодным индикатором. Метрологические характеристики жидкокристаллических и светодиодных индикаторов не нормируются.
ТП-Б-У могут иметь линейную или нелинейную (корнеизвлекающую), возрастающую или убывающую зависимость выходного сигнала от температуры.
Входные и выходные цепи ТП-Б-У гальванически связаны.
ТП-Б и ТП-Б-У могут состоять из нескольких термопар разной длины (многозонные).
По способу контакта с измеряемой средой ТП подразделяются на:
- погружаемые;
- поверхностные.
Защитная арматура ТП выполнена из коррозионностойких, жаростойких, жаропрочных сталей по ГОСТ 5949-2018 или их аналогов, керамики. По согласованию с заказчиком могут применяться другие материалы защитного корпуса.
ТП-Б и ТП-Б-У изготавливаются c применением видов взрывозащиты по ГОСТ 31610.0-2014 (IEC 60079-0) (далее - взрывозащищенные). Взрывозащищенные ТП соответствуют II и III группам взрывозащищенного оборудования для внутренних и наружных установок ГОСТ 31610.0-2014 (IEC 60079-0).
Взрывозащищенные ТП изготавливаются:
- с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты:
1Ex db IIC Т6...Т1 Gb X, 1Ex db IIB Т6...Т1 Gb X, 1Ex db ПА Т6...Т1 Gb X, Ex tb IIIC Т80°С...Т445°С Db X, Ex tb IIIB Т80°С...Т445°С Db X, Ex tb IIIA Т80°С...Т445°С Db X по ГОСТ IEC 60079-1-2011;
- с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировкой взрывозащиты:
0Ех ia НС Т6...Т1 Ga X, 0Ех ia IIB Т6...Т1 Ga X, 0Ех ia IIA Т6...Т1 Ga X, Ех ia IIIC Т80°С...Т445°С Da X, Ех ia IIIB Т80°С...Т445°С Da X, Ех ia IIIA Т80°С...Т445°С Da X по ГОСТ 31610.11-2014.
Кроме того, взрывозащищенные ТП изготавливаются с совмещенными вышеуказанными BugaMu взрывозaщиты и мaркировкой взрывозaщиты:
1Ex db ia IIC Т6...Т1 Gb X, 1Ex db ia IIB Т6...Т1 Gb X, 1Ex db ia НА Т6...Т1 Gb X, Ех tb ia ШС Т80°С...Т445°С Db X, Ех tb ia IIIB Т80°С...Т445°С Db X, Ех tb ia IIIA T80°C.. .Т445°С Db X.
ТП соответствуют требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Взрывозащищенные ТП могут применятся во взрывоопасных газовых средах, зонах 0, 1, 2 в соответствии с требованиями ГОСТ IEC 60079-10-1, а также в зонах, опасных по воспламенению горючей пыли зоны 20, 21, 22 в соответствии с требованием ГОСТ IEC 61241-1-2 и других документов, регламентирующих применение электрооборудования во взрывоопасных зонах.
Фотографии общего вида ТП представлены на рисунках 1.
Рисунок 1 - Общий вид преобразователей термоэлектрических ТП-Б
Пломбирование преобразователей термоэлектрических ТП-Б не предусмотрено.
Комплектность поставки преобразователей термоэлектрических ТП-Б приведен в таблице 4.
Таблица 4
|
Наименование |
Обозначение |
Количество |
|
Преобразователь |
ТП-Б, |
1 шт. (исполнение в соответствии с |
|
термоэлектрический |
ТП-Б-У |
заказом) |
|
Руководство по эксплуатации |
- |
1 экз. (по требованию заказчика) |
|
Паспорт |
- |
1 экз. |
|
Упаковочная тара |
- |
1 шт. |
|
Методика поверки |
МП.ВТ 181-2008 МП.ВТ 193-2008 |
1 экз. (по требованию заказчика) |
|
Наименование |
Обозначение |
Количество |
|
Сертификат соответствия |
- |
1 экз. (для ТП во взрывозащищенном исполнении (по требованию заказчика на поставляемую партию) |
|
Программное обеспечение |
Metrolog.SW |
по требованию заказчика |
ТП приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики ТП
|
Наименование характеристики |
Значение |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001 |
ТХА (К), ТНН (N), ТХК (L), ТЖК (J), ТМК (Т), ТХКн (E), ТПП (S), ТПП (R) |
|
Диапазон выходного аналогового сигнала постоянного тока для ТП-Б-У, мА |
от 0 до 5 от 0 до 20 от 4 до 20 |
|
Диапазон измерений температуры1, °С:
|
от -200 до +1300 от -200 до +800 от -40 до +900 от -200 до +400 от -200 до +900 от 0 до +1300 от -200 до +1300 |
|
Классы допуска для ТП-Б по ГОСТ Р 8.585-20012 |
1, 2, 3 |
|
Пределы допускаемой основной приведенной погрешности ТП-Б-У, % (от нормирующего значения выходного аналогового сигнала постоянного тока, где нормирующее значение — это разница между верхним и нижним значением выходного сигнала) |
± 0,25; ± 0,5; ± 1 |
|
Пределы допускаемой дополнительной погрешности ТП-Б-У, вызванной изменением температуры окружающего воздуха от номинальной (+20 °С), на каждые 10 °С, °С не более: - для ТП-Б-У с пределом допускаемого значения основной приведенной погрешности ± 0,25 % |
предела допускаемого значения основной приведенной погрешности; |
|
- для ТП-Б-У с пределом допускаемого значения основной приведенной погрешности ±0,5 %, ±1 % |
0,5 предела допускаемого значения основной приведенной погрешности |
|
Пределы допускаемой дополнительной погрешности ТП-Б-У, вызванной плавным изменением напряжения питания в пределах от 12 до 36 В, не более |
0,5 предела допускаемой основной приведенной погрешности |
|
Пределы допускаемой дополнительной погрешности ТП-Б-У, вызванной воздействием внешнего переменного магнитного поля сетевой частоты с напряженностью до 400 А/м, не более |
0,5 предела допускаемой основной приведенной погрешности |
|
Пределы допускаемой дополнительной погрешности ТП-Б-У, вызванной воздействием повышенной влажности 95 % при температуре окружающего воздуха +35 °С, не более |
0,5 предела допускаемой основной приведенной погрешности |
|
Примечания:
| |
Таблица 3 - Основные технические характеристики ТП
|
Наименование характеристики |
Значение |
|
Длина монтажной части, мм, не менее |
6 |
|
Диаметр монтажной части, мм, не более |
35 |
|
Номинальное значение напряжение питания ТП-Б-У, В |
24 |
|
Напряжение питания ТП-Б-У, В:
|
от 12 до 36 от 12 до 30 |
|
Потребляемая мощность ТП-Б-У, Вт, не более |
0,8 |
|
Рабочие условия эксплуатации ТП:
|
от -50 до +85 от -65 до +125 95 |
|
Рабочие условия эксплуатации ТП-Б-У:
|
от -50 до +85 от -40 до +70 95 |
|
Условия транспортирования:
|
от -55 до +85 95 |
|
Степень защиты IP, обеспечиваемая клеммной головой (зависит от исполнения головы) |
IP00, IP20, IP45, IP54, IP65, IP68 (по согласованию с заказчиком IPX9) |
|
ТП, ТП-Б-У допускается применять на сейсмостойкость: - по шкале МSК-64 при уровне установки над нулевой отметкой до 70 м. |
9 баллов |
|
ТП, ТП-Б-У устойчивы и прочны к воздействию синусоидальных вибраций, с частотой |
от 10 до 150 Гц и амплитудой смещения 0,35 мм. |
