ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики- регистраторы «МАГИКА» Назначение средства измеренийТеплосчетчики - регистраторы «МАГИКА» (далее - теплосчетчики) предназначены для измерений и регистрации количества теплоты, объемного и массового расхода, объема, массы, температуры, давления горячей и холодной воды на узлах коммерческого и технологического учета в системах водяного теплоснабжения на источнике и у потребителя теплоты, а также в системах горячего и холодного водоснабжения.
Описание средства измеренийПринцип работы теплосчетчика состоит в измерении объемного и массового расхода, объема, массы, температуры и давления воды в трубопроводной системе (ТС) с последующим расчетом количества теплоты и других параметров.
Теплосчётчики являются составными изделиями и состоят из следующих блоков: электронного блока c электромагнитными преобразователями расхода (ЭПР), регистраторов расхода, расходомеров и/или тахометрических водосчетчиков, термопреобразователей сопротивления с НСХ 100П или Pt100, датчиков давления с унифицированным аналоговым выходным сигналом 4-20 мА. Типы применяемых в составе теплосчётчиков расходомеров, водосчётчиков, термопреобразователей сопротивления, датчиков давления приведены в таблицах 1, 2, 3.
В зависимости от исполнения теплосчетчик может обслуживать от 1-го до 3-х трубопроводных систем. В состав каждой ТС может входить от 1-го до 3-х трубопроводов. Для каждой ТС архивируются нарастающим итогом нормированные по погрешности измерений значения тепловой энергии, объемов, масс, давлений, средних или средневзвешенных температур, а также значения времени нормальной работы и времени различных неисправностей, выявленных средствами диагностики работы теплосчетчика.
ЭПР являются составной частью электромагнитного расходомерного канала (ЭРК) электронных блоков теплосчетчика и регистратора расхода, отдельно не поверяются, не имеют собственного паспорта, калибруются и поверяются только совместно с электронным блоком теплосчетчика или регистратора. В составе ЭРК имеются технические и программные средства для автоматического определения направления движения потока воды и ситуации "сухая труба", когда уровень воды находится ниже уровня электродов. Для каждой ТС регистрируются ситуации, когда значения объемного расхода в любом трубопроводе, измеренные ЭРК, будут больше максимального или меньше минимального допустимых значений. Для каждой пары подающий и обратный трубопровод диагностируются в ситуации, когда разность температур будет меньше минимально допустимого значения.
Информация из архива может быть просмотрена на индикаторе теплосчетчика за любой день и час или считана через цифровые интерфейсы теплосчетчика. Суточная информация хранится в архиве от 6 месяцев до 12 месяцев, часовая информация - от 60 до 90 суток, месячная от 3 до 10 лет в зависимости от модификации прибора и количества трубопроводов, параметры которых контролируются теплосчетчиком. Срок хранения архивной информации при выключенном питании до 8 лет.
В зависимости от комплекта поставки и версии встроенного программного обеспечения, теплосчетчики выпускаются в следующих исполнениях:
- К - для измерений параметров теплоносителя и количества теплоты в одной системе теплоснабжения или водоснабжения, содержащей не более двух трубопроводов, например, для квартир и небольших домов;
- А и Д - для измерений параметров теплоносителя и количества теплоты в одной системе теплоснабжения или водоснабжения, содержащей до трех трубопроводов;
- Е - для одновременного измерения тепловой энергии в двух закрытых и/или открытых системах теплоснабжения, содержащих до 3-х трубопроводов в каждой системе;
- Р и Т - составные теплосчетчики для одновременного измерения тепловой энергии в двух или трех закрытых и/или открытых системах теплоснабжения, содержащих до 3-х трубопроводов в каждой системе;
- РИ - регистраторы расхода - для измерения объемного расхода воды в одном или двух трубопроводах, имеют импульсные выходы с передачей весовых импульсов, пропорциональных объемному расходу;
- РС - регистраторы расхода - для измерения объемного расхода воды в одном или двух трубопроводах, могут иметь встроенные измерительные каналы для подключения термопреобразователей сопротивления и датчиков давления, часовые, суточные и месячные архивы для хранения информации о накопленном объеме и/или массе воды, значениях температуры и давления, значениях времени нормальной работы и времени различных неисправностей;
Вывод измеренной и накопленной информации из теплосчетчиков и регистраторов расхода осуществляется по стандартным интерфейсам RS-232 или RS-485. Через внешний порт теплосчетчика и регистратора расхода обеспечивается передача текущей и архивной информации в переносной архиватор, компьютер, модемы сотовых телефонных каналов связи или Интернет.
В таблице 1 приведены основные технические характеристики водосчетчиков, подключаемых к импульсным каналам теплосчетчиков для измерений объемного расхода подпитки, а также в системах горячего и холодного водоснабжения.
Таблица 1
|
Тип измерительного канала и преобразователя объема (расхода) |
Ду, мм |
Диапазон расходов, м3/ч |
Диапазон температур, °С |
Рабочее давление, МПа |
Реги-страци-онный номер в ФИФ |
|
Счетчики холодной и горячей воды ВСХд, ВСГд, ВСТ |
от 15 до 250 |
от 0,012 до 1200 |
от 5 до 150 |
1,6 |
51794-12 |
|
Счетчики холодной и горячей воды СТВХ и СТВУ |
от 15 до 250 |
от 0,012 до 1200 |
от 5 до 150 |
1,6 |
32540-11 |
|
Счетчики воды ВСХНд, ВСГНд, ВСТН |
от 15 до 250 |
от 0,012 до 1200 |
от 5 до 150 |
1,6 |
61402-15 |
|
Счетчики холодной и горячей воды ВСКМ |
от 15 до 250 |
от 0,012 до 1200 |
от 5 до 150 |
1,6 |
66635-17 |
|
Счетчики холодной и горячей воды ВСКМ90 |
от 15 до 250 |
от 0,012 до 1200 |
от 5 до 120 |
1,6 |
32539-11 |
|
Счетчики холодной и горячей воды ОСВХ и ОСВУ |
от 15 до 250 |
от 0,012 до 1200 |
от 5 до 150 |
1,6 |
32538-11 |
Типы термопреобразователей сопротивления и их комплектов, применяемых в теплосчетчиках, приведены в таблице 2. В теплосчетчиках должны применяться комплекты термопреобразователей сопротивления класса 1, состоящие из подобранных для работы в паре термопреобразователей сопротивления класса АА по ГОСТ 6651-2009.
Таблица 2
|
Тип термопреобразователя |
Регистрационный номер в ФИФ |
Тип термопреобразователя |
Регистрационный номер в ФИФ |
|
КТСПР-001 |
41892-09 |
КТСП-Н |
38878-17 |
|
КТПТР-04,05, 05/1 |
39145-08 |
КТПТР-01,03, 06, 07, 08 |
46156-10 |
|
КТС-Б |
43096-20 |
ТПТ-20, 26, 30, 31 |
39838-08 |
|
ТПТ-1, 17, 19, 21, 25Р |
46155-10 |
ТСП-Н |
38959-17 |
|
ТПТ-7, 8, 11, 12, 13, 14, 15 |
39144-08 |
ТС-Б |
72995-20 |
Типы ДИД, применяемых в теплосчетчиках, приведены в таблице 3.
Таблица 3
|
Тип преобразователя давления |
Регистрационный номер в ФИФ |
Тип преобразователя давления |
Регистрационный номер в ФИФ |
|
МИДА |
50730-17 |
СДВ |
28313-11 |
|
ДД-И-1,00-01М, 04М, 05, 06, 07, 08 |
65794-16 |
ПДТВХ-1 |
43646-10 |
|
ПД |
66468-17 |
Корунд-ДИ-001 |
47336-16 |
|
МТ100М |
46325-10 |
ДДМ-03Т |
55928-13 |
|
Метран 150 |
32854-13 |
APZ |
62292-15 |

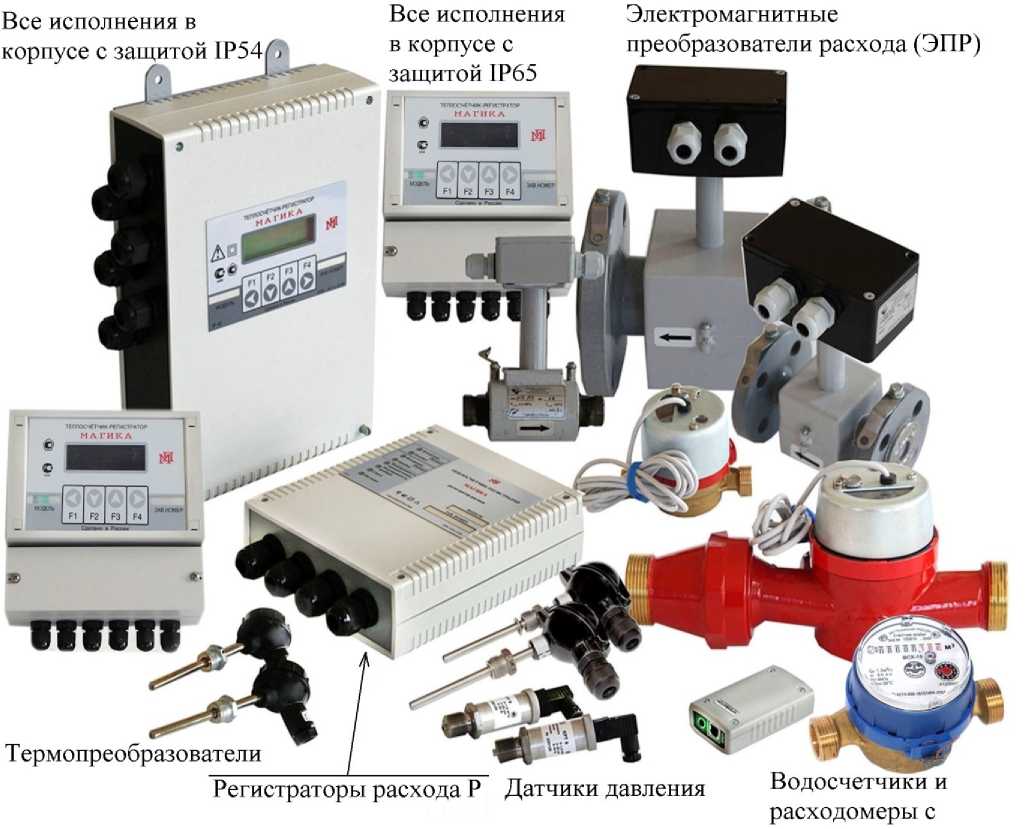

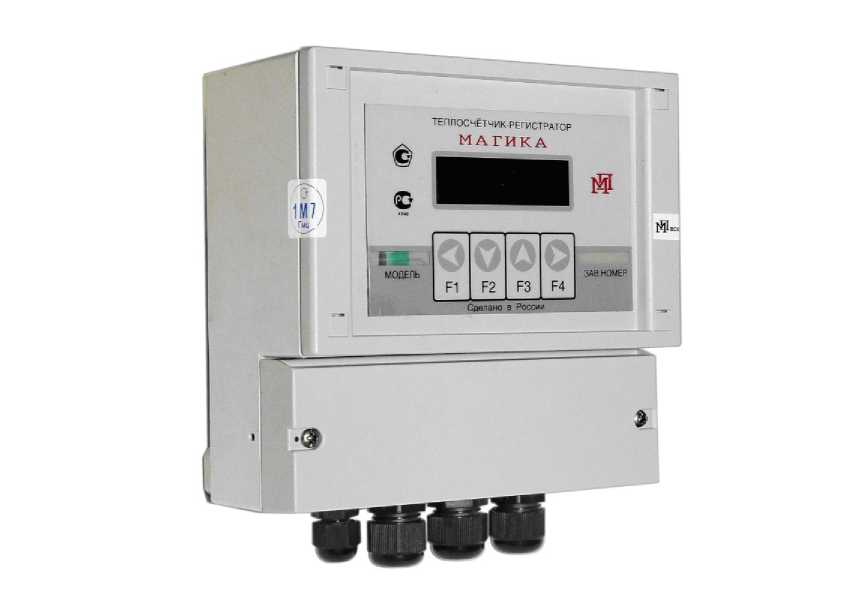

Общий вид различных корпусов теплосчетчика-регистратора "МАГИКА" и датчиков приведен на рис.1.
Т ермопреобразователи
Регистраторы расхода Р Датчики давления
Водосчетчики и расходомеры с
Все исполнения в корпусе с защитой IP54
Электромагнитные преобразователи расхода (ЭПР)
Все исполнения в корпусе с защитой IP 6 5
— rermocXnw rerwcTFiiw I _
„ МАГИКА
- T
импульсным выходом
Рисунок 1 - Общий вид различных корпусов теплосчетчика-регистратора "МАГИКА" и датчи-
ков

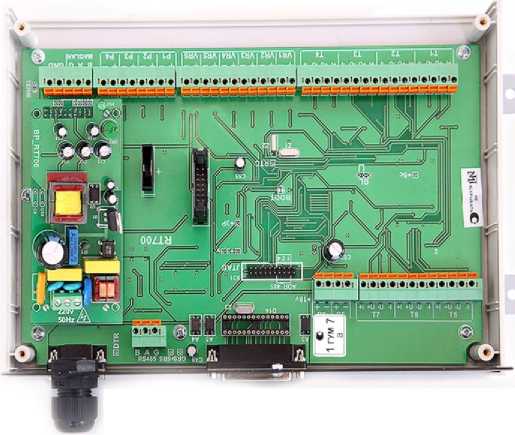

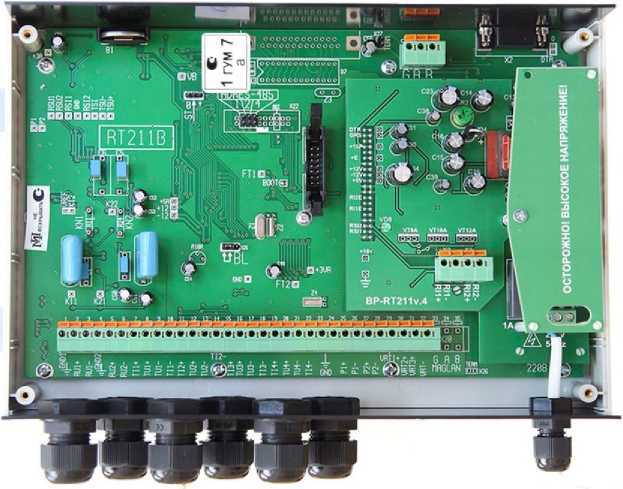

Место пломбирования теплосчетчиков и регистраторов расхода со встроенными каналами ЭРК приведено на рис.2.
Стикер - наклейка знака поверки исключающая несанкционированный доступ к элементам электрической схемы.
Стикер-наклейка предприятия-изготовителя.
Рисунок 2 - Место пломбирования теплосчетчиков и регистраторов расхода со встроенными каналами ЭРК
Место пломбирования регистраторов расхода без встроенных архивов приведено на рис.3.
Стикер-наклейка
предприятия-изготовителя.
Стикер - наклейка знака поверки исключающая несанкционированный доступ к элементам электрической схемы.
Рисунок 3 - Место пломбирования регистраторов расхода без встроенных архивов
Место пломбирования теплосчетчиков без встроенных каналов ЭРК приведено
на рис.4.
Стикер-наклейка предприятия-изготовителя.
Стикер - наклейка знака поверки исключающая несанкционированный доступ к элементам
электрической схемы.
Рисунок 4 - Место пломбирования теплосчетчиков без встроенных каналов ЭРК
Место пломбирования теплосчетчиков и регистраторов расхода собранных в корпусе с защитой IP65, приведено на рис.5.
Рисунок 5 - Место пломбирования теплосчетчиков и регистраторов расхода, собранных в корпусе с защитой IP65
Программа, находящаяся в памяти микропроцессора теплосчетчика, предназначена для управления его работой и измерения параметров воды и количества теплоты при коммерческом и технологическом учете.
Защита от несанкционированного вмешательства в работу теплосчетчиков всех исполнений осуществляется многоуровневым аппаратно-программным способом:
- в теплосчетчиках для настройки метрологических параметров используются только программные методы. Какие - либо подстроечные резисторы и конденсаторы отсутствуют;
-
- доступ к электронным компонентам измерительных каналов и вычислительного модуля защищен заводскими клеймами и знаком поверки;
-
- переключение теплосчетчика в режим изменения уставок или изменение схемы подключения первичных преобразователей физических величин возможно только после вскрытия пломб на корпусе теплосчетчика;
-
- программы работы микропроцессоров хранятся в их внутренней программной памяти и защищены от несанкционированного изменения штатной защитой микропроцессоров, гарантированной изготовителем микросхем;
-
- через клавиатуру и экран индикатора теплосчетчика возможен оперативный контроль всех настроечных и калибровочных коэффициентов теплосчетчика для сравнения с данными, предоставленными производителем или зафиксированными в акте приемки теплосчетчика в эксплуатацию, что позволяет в любое время выявлять несанкционированное изменение настроек прибора;
-
- факт изменения настроечных параметров фиксируются в специальном журнале, который хранится в архивной памяти теплосчетчика.
Идентификационные данные ПО в зависимости от исполенения приведены в табли-ца\4.1...4.7.
исп.
Таблица 4.1 - Идентификационные данные программного обеспечения теплосчетчиков
"А",
II
Д"
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТСН.15 |
|
Номер версии (идентификационный номер) ПО |
1115 |
|
Цифровой идентификатор ПО |
1B92 |
Таблица 4.2 - Идентификационные данные программного обеспечения теплосчетчиков исп. "Е"
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТСН.15 |
|
Номер версии (идентификационный номер) ПО |
1215 |
|
Цифровой идентификатор ПО |
3D71 |
Таблица 4.3 - Идентификационные данные программного обеспечения теплосчетчиков исп. "Р"
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТСН.15 |
|
Номер версии (идентификационный номер) ПО |
1315 |
|
Цифровой идентификатор ПО |
EE17 |
Таблица 4.4 - Идентификационные данные программного обеспечения теплосчетчиков исп. "Т"
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТСН.15 |
|
Номер версии (идентификационный номер) ПО |
1415 |
|
Цифровой идентификатор ПО |
FEE1 |
Таблица 4.5 - Идентификационные данные программного обеспечения теплосчетчиков исп. "К"
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТСН.15 |
|
Номер версии (идентификационный номер) ПО |
1515 |
|
Цифровой идентификатор ПО |
5A29 |
Таблица 4.6 - Идентификационные данные программного обеспечения регистраторов расхода "РИ"
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Р.09 |
|
Номер версии (идентификационный номер) ПО |
0509 |
|
Цифровой идентификатор ПО |
D19E |
Таблица 4.7 - Идентификационные данные программного обеспечения регистраторов расхода
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Р.09 |
|
Номер версии (идентификационный номер) ПО |
0409 |
|
Цифровой идентификатор ПО |
6FAC |
Уровень защиты программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений "высокий" по Р 50.2.077-2014.
Метрологические и технические характеристикиВ таблице 5 приведены основные технические характеристики измерительных каналов теплосчетчиков и регистраторов расхода.
Таблица 5
|
Тип измерительного канала и Преобразователя объема (расхода) |
Ду, мм |
Диапазон расходов, м3/ч |
Диапазон температур, °С |
Рабочее давление, МПа |
Скорость потока воды, м/с |
|
ЭРК с ЭПР теплосчетчиков и регистраторов расхода |
от 15 до 400 |
от 0,01 до 4000 |
от 2 до 160 |
2,5 |
от 0,01 до 10 |
Основные метрологические характеристики теплосчетчиков и регистраторов расхода приведены в таблице 6.
Таблица 6
|
Наименование характеристики |
Значение параметра |
|
Пределы допускаемой относительной погрешности измерений тепловой энергии в закрытых системах теплоснабжения при использовании ЭРК, встроенных в теплосчетчик или в регистратор расхода: |
±(Ef + Et** + Ec) |
|
Пределы допускаемой относительной погрешности измерений объема и массы воды при использовании ЭРК, встроенных в теплосчетчик или в регистратор расхода, Ef, %:
|
±( 1,0+0,01 Gмакс/G), но не более ±3,5 % ±(2,0+0,02Gмакс/G), но не более ±5 % |
|
Диапазон измерений температуры, °С |
от +2 до +160 |
|
Диапазон вычислений разности температур, °С |
от 2 до 159 |
|
Пределы допускаемой относительной погрешности тепловычис-лителя при вычислении тепловой энергии, Ec % |
±(0.5+Atmin/ At) |
|
Пределы допускаемой абсолютной погрешности измерительных каналов электронного блока теплосчетчика при измерении температур (без учета погрешности термометров сопротивления), °С |
±(0,15+0,002-t) |
|
Пределы допускаемой абсолютной погрешности измерительных каналов электронного блока теплосчетчика при измерении разности температур (без учета погрешности термометров сопротивления), °С |
±(0,1+0,001-t) |
|
Диапазон измерений давления воды, МПа |
от 0,4 до 1,6 |
|
Пределы допускаемой приведенной погрешности измерительных каналов электронного блока теплосчетчика при преобразовании выходного тока датчиков давления в значение давления (без учета погрешностей датчиков давления), % |
±1,0 |
|
Допустимый диапазон удельной электрической проводимости, См/м |
от 10-3 до 10 |
|
Пределы относительной погрешности измерений текущего времени, % |
±0,01 |
|
Напряжение питания от сети переменного тока, В, частотой 50 Гц |
от 120 до 265 |
|
Потребляемая мощность при питании от сети переменного тока, ВА, не более |
25 |
|
Относительная влажность окружающего воздуха, % |
до 95 |
|
Температура окружающего воздуха, °С |
от +5 до +50 |
|
Атмосферное давление, кПа |
от 84 до 106,7 |
|
Степень защиты от воды и пыли ЭПР по ГОСТ 14254-2015, не ниже |
IP65 |
|
Степень защиты от воды и пыли электронных блоков по ГОСТ 14254-2015, не ниже |
IP54 |
|
Масса электронного блока, кг, не более |
4 |
|
Средняя наработка ЭБ на отказ, часов, не менее |
80000 |
|
Средний срок службы, лет, не менее |
12 |
|
Наименование характеристики |
Значение параметра |
|
Примечания: *) Класс точности теплосчетчика, а также пределы допускаемой относительной погрешности и граничные значения диапазона измерений объемных расходов GMakc и Gmuh, указываются в паспорте теплосчетчика или регистратора расхода. ** Et** - относительная погрешность измерения разности температур, указанная в описании типа на комплект подобранных в пару термометров сопротивления, выбираемых из таблицы 2. At - абсолютная разность температур в прямом и обратном трубопроводах. Gмакс*** - максимальный объемный расход, выбираемый по заказу для любого значения скорости потока воды в пределах от 3 до 10 м/с. Оценку относительной погрешности измерений тепловой энергии в открытых системах теплоснабжения и горячего водоснабжения проводят по ГОСТ Р 8.728-2010. | |
наносится на титульные листы эксплуатационной документации теплосчетчика типографским способом и на переднюю панель, наклеенную на корпус теплосчетчика.
Комплектность средства измеренийТаблица 7
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Теплосчетчик-регистратор в составе: Электронный блок теплосчетчика или регистратора расхода Первичные электромагнитные преобразователи расхода Расходомеры или водосчетчики Комплекты термопреобразователей сопротивления с эксплуатационной доку ментацией Одиночные термометры сопротивления с эксплуатационной документацией Преобразователи давления с техдокументацией |
МАГИКА |
1 шт. |
По карте заказа |
|
По карте заказа |
1 шт. | ||
|
По карте заказа |
от 0 до 2 шт. | ||
|
согласно табл. 1 |
от 0 до 6 шт. |
По карте заказа | |
|
согласно табл.2 |
от 0 до 3 шт. |
По карте заказа | |
|
согласно табл.2 |
от 0 до 6 шт. |
По карте заказа | |
|
согласно табл.3 |
от 0 до 6 шт. |
По карте заказа | |
|
Руководство по эксплуатации |
4218-003-89503403 РЭ |
1 экз. | |
|
Паспорт |
4218-003-89503403 ПС |
1 экз. | |
|
Методика поверки |
4218-003-89503403 МП с изменением №2 |
1 экз. |
По карте заказа |
осуществляется по документу 4218-003-89503403 МП "ГСИ. Теплосчетчики- регистраторы "МАГИКА". Методика поверки с изменением №2, утвержденному ФГУП "ВНИИМС" 09.07.2020 г.
Основное поверочное оборудование:
- рабочий эталон 2 разряда согласно приказу Росстандарта от 07.02.2018 г. №256 части
1 и 3 установка поверочная расходомерная УПВ 50/80, погрешность ±0,1; +0,3 % (регистрационный № 33199-06);
-
- магазины сопротивлений Р4831. Класс точности: 0,02/1,5-10-6 (регистрационный № 6332-77);
-
- калибратор процессов АКИП-7304 0-22 мА постоянного тока, погрешность ±(0,0002^1+0,004) (регистрационный № 74162-19).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и (или) в паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам - регистраторам "МАГИКА"Приказ Росстандарта от 07.02.2018 г. №256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статистических измерениях, массового и объемного расходов жидкости
ГОСТ Р 51649-2014 “Теплосчетчики для водяных систем теплоснабжения. Общие технические условия”
ГОСТ Р 8.728-2010 Оценка погрешности измерений тепловой энергии и массы теплоносителя в водяных системах теплоснабжения
4218-003-89503403 ТУ. Теплосчетчики - регистраторы "МАГИКА". Технические условия
«Правила коммерческого учета тепловой энергии, теплоносителя», утверждены постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1034
"Методика осуществления коммерческого учета тепловой энергии, теплоносителя", утверждена Министерством строительства и жилищно-коммунального хозяйства РФ от 17 марта 2014 года №99/пр
ИзготовителиОбщество с ограниченной ответственностью "МАГИКА-ПРИБОР+"
(ООО "МАГИКА-ПРИБОР+") ИНН7737535890
Адрес: 115598, г. Москва, ул. Загорьевская, д. 10, корп. 4, этаж Цокольный, помещение I, комната 7-1, офис 7
Тел./факс: (499) 400-53-49
Общество с ограниченной ответственностью "ПРИБОР-ИМПЭКС" (ООО "ПРИБОР-ИМПЭКС")
ИНН7724276045
Адрес:115211 г. Москва ул. Борисовские пруды д.10 корп. 5, этаж 2, комната 4 Тел./факс: (495) 231-98-93
Испытательный центрФедеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измере
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
02 декабря 2020 г.
№ 1966
Москва
О внесении изменений в описание типа на теплосчетчики - регистраторы «МАГИКА»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ООО «МАГИКА-ПРИБОР» от 10 июля 2020 г. № 55 и от б/д № 57 п риказы в аю:
-
1. Утвердить новую редакцию описания типа на теплосчетчики -регистраторы «МАГИКА», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 55821-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу 4218-003-89503403 МП «ГСИ. Теплосчетчики - регистраторы «МАГИКА». Методика поверки» с изменением № 2 и распространить действие документа на теплосчетчики -регистраторы «МАГИКА», находящиеся в эксплуатации.
-
3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
С.С.Голубев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 23.11.2020 до 23.11.2021
