№2976 от 23.12.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 293803
ПРИКАЗ О внесении изменений в сведения об утвержденном типе СИ, не влияющих на его МХ, 81805-21, 47659-11 (2)
Приказы по основной деятельности по агентству Вн. Приказ № 2976 от 23.12.2021
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
23 декабря 2021 г.
2976
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Руководитель
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 028BB28700A0AC3E9843FA50B54F4O6F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «23» декабря 2021 г. № 2976
Сведения об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Система автоматизированная информационноизмерительная коммерческого учета электроэнергии МУП «ПОВВ» |
1.01 |
81805-21 |
Муниципальное унитарное предприятие «Производствен ное объединение водоснабжения и водоотведения» г. Челябинска (МУП «ПОВВ»), г. Челябинск |
МП 26.51.43/30/21 |
Общество с ограниченной ответственностью «ЭНЕРГОМЕТРО ЛОГИЯ» (ООО «ЭНЕРГОМЕТРО ЛОГИЯ»), г. Москва |
ФБУ «Самарский ЦСМ», г.Самара | |||
|
2. |
Модули газового анализа кислородные |
FCX-MCxx- CH |
47659-11 |
Компания Angst+Pfister Sensors and Power AG, Швейцария |
FCX-MCxx-CH Методика поверки |
Акционерное общество «Грасис» (АО «Грасис»), г. Москва |
ООО «ПРОММАШ ТЕСТ», г. Москва |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» декабря 2021 г. № 2976
Лист № 1
Всего листов 4
Регистрационный № 47659-11
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули газового анализа кислородные FCX-MCxx-CH
Назначение средства измеренийМодули газового анализа кислородные FCX-MCxx-CH (далее «модуль», или «модуль FCX») предназначены для измерений концентрации кислорода в продуктах разделения воздуха.
Описание средства измеренийМодуль FCX представляет собой автономную плату, на которой смонтирована газоаналитическая ячейка с сенсором из оксида циркония, через которую продувается анализируемый газ. Также на плате установлены электротехнические компоненты, обеспечивающие нагрев сенсора, подачу стабилизированного напряжения на него. Плата имеет монтажные отверстия для крепления и разъемы для подключения электропитания напряжением (11,5 - 28,0) В постоянного тока, для подключения калибровочного дисплея и для съема выходного сигнала. На плате установлена ячейка, внутри которой находится сенсор из оксида циркония. Ячейка сенсора оборудована штуцерами для входа и выхода анализируемого газа.
Принцип действия сенсора основан на том, что при нагревании приблизительно до 450 °С оксид циркония становится твердым электролитом и пропускает ионы кислорода. Если к электродам сенсора приложено напряжение, то ионы кислорода проникают через слой циркония, и в электрической цепи возникает ток. При постоянном давлении газа объем прошедшего через слой циркония кислорода соответствует объему кислорода, диффундирующего через капилляры в полость сенсора, причем это соотношение остается постоянным в определенных пределах приложенного к электродам напряжения. Измеренный ток сенсора пропорционален числу молекул кислорода иффундирующего через капилляры в полость сенсора, а, следовательно, и концентрации кислорода в анализируемом газе.
Номинальная функция преобразования модулей имеет вид: где I - выходной токовый сигнал модулей FCX, мА;
+ Kn C
вх
-
I - начальный уровень выходного токового сигнала, равный 4 мА;
Свх - концентрация определяемого компонента на входе модуля, объемная доля О2 в %;
Кп - номинальный коэффициент преобразования для конкретного исполнения модуля, мА/объемная доля О2 в %
В зависимости от типа установленного сенсора модуль может измерять концентрацию кислорода в анализируемой пробе в различных диапазонах. Так, модуль FCX-MC25-CH предназначен для измерений в диапазоне (0,2-25,0) объемная доля О2 в %, а модуль FCX-MC95-CH - для измерений в диапазоне (1,0 -95,)0 объемная доля О2 в %.

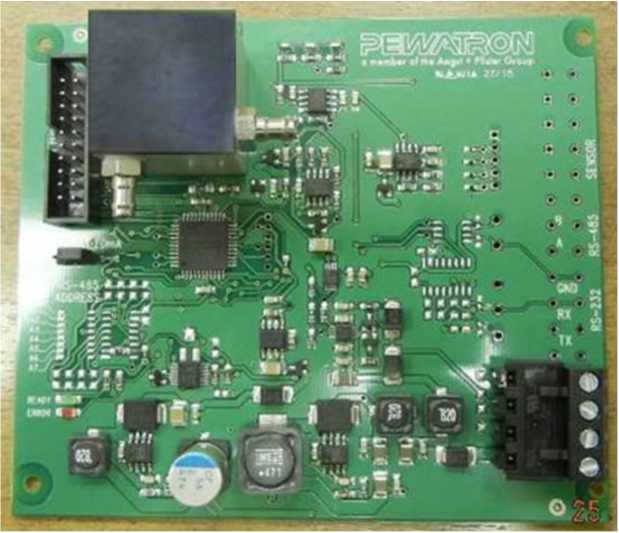

Внешний вид модуля FCX представлен на рисунке 1.
Рисунок 1 Общий вид модуля газового анализа кислородного FCX-MCxx-CH
При выходе показателей погрешности за нормированные пределы модули подлежат перекалибровке в условиях фирмы-изготовителя.
Метрологические и технические характеристикиТаблица 1 - Метрологические и основные технические характеристики
|
Наименование характеристики |
Модификация модуля | |
|
FCX-MC25-CH |
FCX-MC95-CH | |
|
Диапазон измерений концентрации кислорода, объемная доля, % |
0,2 - 25,0 |
1 - 95,0 |
|
Пределы основной приведенной погрешности измерений концентрации кислорода у, %, не более |
±0,5 |
±0,5 |
|
Пределы дополнительной приведенной погрешности измерений у от изменения температуры анализируемой и окружающей среды на каждые 10 °С, в долях основной приведенной погрешности у, %, не более |
± 0,5 |
± 0,5 |
|
Номинальный коэффициент преобразования, Кп мА/(объемная доля, %) |
0.639 |
0,169 |
|
Выходной токовый сигнал, мА |
0(4) - 20 |
0(4) - 20 |
|
Вариация выходного сигнала |
< 0.5 |
< 0.5 |
|
Время отклика, с, не более |
30 |
30 |
|
Время прогрева, мин, не более |
5 |
5 |
|
Габаритные размеры (Д х Ш х В), мм, не более |
125 х 100 х 25 |
125 х 100 х 25 |
|
Масса, г, не более |
200 |
200 |
|
Средний срок службы модуля, ч, не менее |
30000 |
30000 |
|
Условия эксплуатации | ||
|
Напряжение питания модуля постоянным током, В |
от 11,5 до 28 |
от 11,5 до 28 |
|
Температура измеряемого газа, °С |
от минус 10 до + 50 |
от минус 10 до +50 |
|
Температура окружающего воздуха, °С |
от минус 20 до + 50 |
от минус 20 до + 50 |
|
Относительная влажность окружающего воздуха, %, не более |
98 (без конденсации) |
98 (без конденсации) |
наносится: типографским способом на титульный лист (центр листа) Руководства по эксплуатации и на самоклеющийся стикер, помещаемый непосредственно на плате модуля.
Комплектность средства измерений
Таблица 2 - комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль газового анализа кислородный |
FCX-MC25-CH или FCX-MC95-CH |
1 шт. |
|
"Модуль газового анализа FCX-МСхх-CH". Руководство по эксплуатации |
- |
1 экз. |
Приведены в руководстве по эксплуатации «Модули газоаналитические кислородные
FCX-MCxx-CH РЭ»
Нормативные документы, устанавливающие требования к модулям газового анализа кислородные FCX-MCxx-CH
1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
2 ГОСТ 12.2.007.0-75 Изделия электрические. Общие требования безопасности.
-
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические требования.
Компания Angst+Pfister Sensors and Power AG, Швейцария Адрес: Thurgauerstrasse 66, CH-8052 Zurich, Switzerland
Испытаний провелГосударственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП «ВНИИМС», г. Москва
Аттестат аккредитации № 30004-08 от 27.06.2008 г.
Адрес: 119361, г.Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии
от «23» декабря 2021 г. № 2976
Лист № 1 Регистрационный № 81805-21 Всего листов 16
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии МУП «ПОВВ»
Назначение средства измеренийСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии МУП «ПОВВ» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Описание средства измеренийАИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.
АИИС КУЭ включает в себя следующие уровни:
-
1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;
-
2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (СБД) Dell PowerEdge T140, устройство синхронизации времени УСВ-3 (УСВ), локально-вычислительную сеть, программное обеспечение (ПО) «Альфа ЦЕНТР», автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС) и разграничения доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика:
-
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин;
-
- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на входы ИВК, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации трансформаторов тока (ТТ) и трансформаторов напряжения (ТН), хранение измерительной информации и передача измерительной информации. ИВК АИИС КУЭ с периодичностью опроса не реже 1 раза в сутки опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.
ИВК АИИС КУЭ раз в сутки формирует и отправляет по сети Internet через интернет провайдера отчеты в формате XML на автоматизированное рабочее место (АРМ) энергосбытовой организации. АРМ энергосбытовой организации подписывает данные отчеты электронной цифровой подписью (ЭЦП) и отправляет по сети Internet через интернет провайдера в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы координированного времени Российской Федерации на всех уровнях АИИС КУЭ (ИИК и ИВК). Одним из составных компонентов СОЕВ является устройство синхронизации времени типа УСВ-3, синхронизирующим собственную шкалу времени с национальной шкалой координированного времени Российской Федерации UTC(SU) по сигналам глобальной навигационной системы ГЛОНАСС.
ИВК АИИС КУЭ, периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени УСВ-3 и при расхождении ±1 с и более, ИВК АИИС КУЭ производит синхронизацию собственной шкалы времени со шкалой времени УСВ-3.
Сравнение шкалы времени счетчиков со шкалой времени ИВК осуществляется во время сеанса связи со счетчиком. При обнаружении расхождения шкалы времени счетчика от шкалы времени ИВК равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.
Журналы событий счетчика электрической энергии, ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на АИИС КУЭ не предусмотрено. Знак поверки наносится на свидетельство о поверке АИИС КУЭ».
Нанесение заводского номера на АИИС КУЭ не предусмотрено. Заводской номер установлен в формуляре с Изменением №1.
Программное обеспечениеВ АИИС КУЭ используется ПО «Альфа ЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные признаки ПО приведены в таблице 1.
Таблица 1 - Идентификационные признаки ПО
|
Идентификационные признаки |
Значение |
|
Идентификационное наименование модуля ПО |
ac_metrology.dll |
|
Номер версии (идентификационный номер) модуля ПО |
12.1 |
|
Цифровой идентификатор модуля ПО |
3Е736B7F380863F44CC8E6F7BD211C54 |
|
Алгоритм вычисления цифрового идентификатора модуля ПО |
MD5 |
Метрологические и технические характеристики
Состав измерительных каналов АИИС КУЭ приведен в таблице 2.
Таблица 2 - Состав измерительных каналов АИИС КУЭ
|
Номер ИК |
Наименование измерительного канала |
Состав измерительного канала | |||
|
Трансформатор тока |
Трансформатор напряжения |
Счетчик электрической энергии |
ИВК | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
ПС 110 кВ Сосновская, ЗРУ-6 кВ ОСВ, 1 с.ш. 6 кВ, яч.3, (Ввод 6 кВ Т-1) |
ТВЛМ-10 1500/5, КТ 0,5 Рег. № 1856-63 ТЛМ-10 1500/5, КТ 0,5S Рег. № 2473-05 ТВЛМ-10 1500/5, КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 КТ 0,5S/1,0 Рег. № 27524-04 |
УСВ-3, рег. № 64242-16 / Dell PowerEdge T140 |
|
2 |
ПС 110 кВ Сосновская, ЗРУ-6 кВ ОСВ, 3 с.ш. 6 кВ, яч.35, (Ввод 6 кВ Т-1) |
ТЛМ-10 1500/5, КТ 0,5 Рег. № 2473-69 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 КТ 0,5S/1,0 Рег. № 27524-04 | |
|
3 |
ПС 110 кВ Сосновская, ЗРУ-6 кВ ОСВ, 1 с.ш. 6 кВ, яч.13, КЛ-6кВ в сторону ТП-4 |
ТВЛМ-10 150/5, КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-12 | |
|
4 |
ПС 110 кВ Сосновская, ЗРУ-6 кВ ОСВ, 1 с.ш. 6 кВ, яч.17, КЛ-6кВ в сторону ТП-9 |
ТЛК-СТ 250/5, КТ 0,5S Рег. № 58720-14 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 КТ 0,5S/1,0 Рег. № 27524-04 | |
|
5 |
ПС 110 кВ Сосновская, ЗРУ-6 кВ ОСВ, 4 с.ш. 6 кВ, яч.36, (Ввод 6 кВ Т-2) |
ТЛМ-10 1500/5, КТ 0,5 Рег. № 2473-69 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 КТ 0,5S/1,0 Рег. № 27524-04 | |
|
6 |
ПС 110 кВ Сосновская, ЗРУ-6 кВ ОСВ, 2 с.ш. 6 кВ, яч.8, (Ввод 6 кВ Т-2) |
ТЛМ-10 1500/5, КТ 0,5 Рег. № 2473-69 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 КТ 0,5S/1,0 Рег. № 27524-04 | |
|
7 |
ПС 110 кВ Сосновская, ЗРУ-6 кВ ОСВ, 2 с.ш. 6 кВ, яч.4, КЛ-6 кВ в сторну ТП-9 |
ТЛК-СТ 250/5, КТ 0,5S Рег. № 58720-14 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 КТ 0,5S/1,0 Рег. № 27524-04 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
8 |
ПС 110 кВ Сосновская, ЗРУ-6 кВ ОСВ, 2 с.ш. 6 кВ, яч.16, КЛ-6 кВ в сторону ТП-3 |
ТВЛМ-10 150/5, КТ 0,5 Рег. № 1856-63 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 КТ 0,5S/1,0 Рег. № 27524-04 |
УСВ-3, рег. № 64242-16 /Dell PowerEdge T140 |
|
9 |
ПС 35 кВ Сосновская, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.14 |
ТПОЛ-10 1000/5, КТ 0,5 Рег. № 1261-59 |
ЗНОЛ.06 6000:^3/100:^3 КТ 0,5 Рег. № 3344-04 |
СЭТ-4ТМ.03.01 КТ 0,5S/1,0 Рег. № 27524-04 | |
|
10 |
РУ-6 кВ Н.ст. №22, 2 с.ш. 6 кВ, яч.4, КЛ-6 кВ в сторону ТП-3 |
ТПЛ-10-М 100/5, КТ 0,5S Рег. № 22192-07 ТПЛ-10 100/5, КТ 0,5 Рег. № 1276-59 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 КТ 0,5S/1,0 Рег. № 27524-04 | |
|
11 |
ВНС III подъема ОСВ 6 кВ, РУ-6 кВ, 1 с.ш. 6 кВ, яч.13 |
ТОЛ-10 600/5, КТ 0,5 Рег. № 7069-07 ТОЛ-10-I 600/5, КТ 0,5 Рег. № 15128-07 |
ЗНОЛ.06 6000:^3/100:^3 КТ 0,5 Рег. № 3344-08 ЗНОЛ.06 6000:^3/100:^3 КТ 0,5 Рег. № 3344-04 ЗНОЛ.06 6000:^3/100:^3 КТ 0,5 Рег. № 3344-04 |
СЭТ-4ТМ.03.01 КТ 0,5S/1,0 Рег. № 27524-04 | |
|
12 |
ВНС III подъема ОСВ 6 кВ, РУ-6 кВ, 2 с.ш. 6 кВ, яч.7 |
ТОЛ-10-I 600/5, КТ 0,5 Рег. № 15128-07 ТВЛМ-10 600/5, КТ 0,5 Рег. №1856-63 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 КТ 0,5S/1,0 Рег. № 27524-04 | |
|
13 |
ВНС III подъема ОСВ 6 кВ, РУ-6 кВ, 2 с.ш. 6 кВ, яч.2 |
ТОЛ-10-I 300/5, КТ 0,5 Рег. № 15128-07 ТПЛ-10-М 300/5, КТ 0,5 Рег. № 22192-07 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-12 | |
|
14 |
ШР-2 0,4 кВ, КЛ-0,4 кВ в сторону СНТ-1 ЧАМЗ |
- |
- |
Меркурий 234 ART-02 DPR КТ 1,0/2,0 Рег. № 75755-19 | |
|
15 |
КТП-6 кВ (СНТ Юбилейный-1), Ввод 0,4 кВ |
ТТИ-30 200/5, КТ 0,5 Рег. № 28139-04 |
- |
Меркурий 234 ART-03 DPR КТ 0,5S/1,0 Рег. № 75755-19 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
16 |
ЩС-0,4 кВ Пост охраны ВНС III подъем, КЛ-0,22 кВ в сторону ВРУ-0,22 кВ поста ДПС (по Уфимскому тракту) |
- |
- |
Меркурий 204 ARTM2-02 DPOBHR КТ 1,0/2,0 Рег. № 75755-19 |
УСВ-3, рег. № 64242-16 /Dell PowerEdge T140 |
|
17 |
ЩС-0,4 кВ Пост охраны ВНС III подъем, КЛ-0,22 кВ в сторону РУ- 0,22 кВ Станция катодной защиты |
- |
- |
Меркурий 204 ARTM2-02 DPOBHR КТ 1,0/2,0 Рег. № 75755-19 | |
|
18 |
ЩС-0,4 кВ Пост охраны ВНС III подъем, КЛ-0,22 кВ в сторну Светофорный объект на пересечении Уфимского тракта -ул. Нефтебазовой |
- |
- |
Меркурий 204 ARTM2-02 DPOBHR КТ 1,0/2,0 Рег. № 75755-19 | |
|
19 |
ПС 110 кВ Шершневская, РУ-10 кВ, 2С 10 кВ, яч.25 |
ТПОЛ-10 600/5, КТ 0,5 Рег. № 1261-08 |
НТМИ-10-66У3 10000/100 КТ 0,5 Рег. № 831-69 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17 | |
|
20 |
ПС 110 кВ Шершневская, РУ-10 кВ, 2С 10 кВ, яч.20 |
ТПЛ-10-М 400/5, КТ 0,5 Рег. № 22192-03 |
НТМИ-10-66У3 10000/100 КТ 0,5 Рег. № 831-69 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17 | |
|
21 |
ПС 110 кВ Шершневская, РУ-10 кВ, 1С 10 кВ, яч.10 |
ТПОЛ-10 600/5, КТ 0,5 Рег. № 1261-08 |
НАМИ-10 10000/100 КТ 0,2 Рег. № 11094-87 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17 | |
|
22 |
ПС 110 кВ Шершневская, РУ-10 кВ, 1С 10 кВ, яч.5 |
ТПОЛ-10 600/5, КТ 0,5 Рег. № 1261-08 |
НАМИ-10 10000/100 КТ 0,2 Рег. № 11094-87 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
23 |
ВНС Западная 10 кВ, РУ-10 кВ, 2С 10 кВ, яч.8 |
ТОЛ-10-I 600/5, КТ 0,5S Рег. № 15128-07 |
ЗНОЛП 10000:^3/100:^3 КТ 0,5 Рег. № 23544-07 |
Меркурий 230 ART-00 PQRSIDN КТ 0,5S/1,0 Рег. № 23345-07 |
УСВ-3, рег. № 64242-16 /Dell PowerEdge T140 |
|
24 |
ВНС Западная 10 кВ, РУ-10 кВ, 1С 10 кВ, яч.9 |
ТОЛ-10-I 600/5, КТ 0,5S Рег. № 15128-07 |
ЗНОЛП 10000:^3/100:^3 КТ 0,5 Рег. № 23544-07 |
Меркурий 230 ART-00 PQRSIDN КТ 0,5S/1,0 Рег. № 23345-07 | |
|
25 |
ВНС Западная 6 кВ, РУ-6 кВ, 2С 6 кВ, яч.16, (Ввод 6 кВ Т-2) |
ТПОЛ-10 600/5, КТ 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
Меркурий 230 ART-00 PQRSIDN КТ 0,5S/1,0 Рег. № 23345-07 | |
|
26 |
ВНС Западная 6 кВ, РУ-6 кВ, 1С 6 кВ, яч.13, (Ввод 6 кВ Т-1) |
ТПОЛ-10 600/5, КТ 0,5 Рег. № 1261-59 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
Меркурий 230 ART-00 PQRSIDN КТ 0,5S/1,0 Рег. № 23345-07 | |
|
27 |
ВНС Западная 6 кВ, РУ-0,4 кВ, 2С 0,4 кВ, яч.3, ВКЛ-0,4 кВ в сторону Н.В. Панов (Жилой дом) |
- |
- |
Меркурий 234 ART-02 DPR КТ 1,0/2,0 Рег. № 75755-19 | |
|
28 |
ВНС Западная 6 кВ, РУ-6 кВ, 1С 6 кВ, яч.3, КЛ-6 кВ в сторону КТП-2390 |
ТПЛ-10 50/5, КТ 0,5 Рег. № 1276-59 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
Меркурий 230 ART-00 PQRSIDN КТ 0,5S/1,0 Рег. № 23345-07 | |
|
29 |
ВНС Западная 6 кВ, РУ-6 кВ, 1С 6 кВ, яч.2, КЛ-6 кВ в сторону КТП-2391 |
ТПЛ-10 100/5, КТ 0,5 Рег. № 1276-59 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
Меркурий 230 ART-00 PQRSIDN КТ 0,5S/1,0 Рег. № 23345-07 | |
|
30 |
ЩУ-0,4 кВ Узел сотовой связи (Т- 2 Мобаил), Ввод 0,4 кВ |
- |
- |
Меркурий 234 ART-02 DPR КТ 1,0/2,0 Рег. № 75755-19 | |
|
31 |
ПС 110 кВ Паклинская, РУ-10 кВ, 1С 10 кВ, яч.102 |
ТОЛ-10-I 300/5, КТ 0,5 Рег. № 15128-07 |
ЗНОЛ-СЭЩ-10 10000:^3/100:^3 КТ 0,5 Рег. № 35956-07 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
32 |
ПС 110 кВ Паклинская, РУ-10 кВ, 2С 10 кВ, яч.202 |
ТОЛ-10-I 300/5, КТ 0,5 Рег. № 15128-07 |
ЗНОЛ-СЭЩ-10 10000:^3/100:^3 КТ 0,5 Рег. № 35956-07 |
СЭТ-4ТМ.03М.01 КТ 0,5S/1,0 Рег. № 36697-17 |
УСВ-3, рег. № 64242-16 /Dell PowerEdge T140 |
|
33 |
РП КНС №16 10 кВ, РУ-10 кВ, 1 с.ш. 10 кВ, яч.8 |
ТОЛ-10-I 50/5, КТ 0,5 Рег. № 15128-07 |
НАМИТ-10 10000/100 КТ 0,5 Рег. № 16687-13 |
Меркурий 230 ART-00 PQRSIDN КТ 0,5S/1,0 Рег. № 23345-07 | |
|
34 |
ЯКНО-1 10 кВ, КЛ-10 кВ в сторону РУ-10 кВ КТП-2659 |
ТВК-10 100/5, КТ 0,5 Рег. № 8913-82 |
НОМ-10-66 10000:^3/100:^3 КТ 0,5 Рег. № 4947-75 |
Меркурий 234 ART-00 PR КТ 0,5S/1,0 Рег. № 75755-19 | |
|
35 |
ЯКНО-2 10 кВ, КЛ-10 кВ в сторону РУ-10 кВ КТП-2659 |
ТПЛ-10-М 100/5, КТ 0,5S Рег. № 22192-07 |
НТМИ-10 У3 10000/100 КТ 0,5 Рег. № 51199-12 |
Меркурий 234 ART-00 PR КТ 0,5S/1,0 Рег. № 75755-19 | |
|
36 |
ЯКНО 10 кВ, ВКЛ-10 кВ в сторону тяговой подстанции |
ТОЛ-НТЗ 50/5, КТ 0,5S Рег. № 69606-17 |
ЗНОЛП-НТЗ-10 10000:^3/100:^3 КТ 0,5 Рег. № 51676-12 |
Меркурий 230 ART-00 PQRSIDN КТ 0,5S/1,0 Рег. № 23345-07 | |
|
37 |
РП КНС №16 10 кВ, РУ-6 кВ, 2 с.ш. 6 кВ, яч.10, ВКЛ-6 кВ в сторону РЩ-0,4 кВ Малая железная дорога |
ТПЛ-10 100/5, КТ 0,5 Рег. № 1276-59 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
Меркурий 234 ART-00 PR КТ 0,5S/1,0 Рег. № 75755-19 | |
|
38 |
РП КНС №16 10 кВ, Ввод 0,4 кВ ТСН-1, ВЛ-0,4 кВ в сторону нежилого здания (дилерский центр), г. Челябинск, ул. Братьев Кашириных, 147 |
Т-0,66 М УЗ/II 400/5, КТ 0,5 Рег. № 50733-12 |
- |
Меркурий 230 ART-03 PQRSIDN КТ 0,5S/1,0 Рег. № 23345-07 | |
|
39 |
РП КНС №16 10 кВ, Ввод 0,4 кВ ТСН-2, ВЛ-0,4 кВ в сторону нежилого здания (дилерский центр), г. Челябинск, ул. Братьев Кашириных, 147 |
Т-0,66 М УЗ/II 400/5, КТ 0,5 Рег. № 50733-12 |
- |
Меркурий 230 ART-03 PQRSIDN КТ 0,5S/1,0 Рег. № 23345-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
40 |
РП КНС №16 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, п.12, КЛ-0,22 кВ в сторону светофорного объекта (ул. Братьев Кашириных - ул. Салавата Юлаева) |
- |
- |
Меркурий 204 ARTM2-02 DPOBHR КТ 1,0/2,0 Рег. № 75755-19 |
УСВ-3, рег. № 64242-16 /Dell PowerEdge T140 |
|
41 |
РП КНС №16 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, п.9, КЛ-0,4 кВ в сторону АЗС г. Челябинск, ул. Академика Махеева, 6А |
- |
- |
Меркурий 234 ART-02 DPR КТ 1,0/2,0 Рег. № 75755-19 | |
|
42 |
РП КНС №16 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, п.12, КЛ-0,4 кВ Баймер |
- |
- |
Меркурий 234 ART-02 DPR КТ 1,0/2,0 Рег. № 75755-19 | |
|
43 |
РП КНС №16 10 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, п.12, КЛ-0,4 кВ в сторону РЩ-0,4 кВ Автосалон, ул. Университетская Набережная, 68 |
ТТИ 300/5, КТ 0,5 Рег. № 28139-12 |
- |
Меркурий 234 ART-03 DPR КТ 0,5S/1,0 Рег. № 75755-19 | |
|
44 |
ПС 220 кВ Очистные сооружения, ЗРУ-6 кВ, 2 с.ш. 6 кВ, яч.16, (Ввод 6 кВ Т-2) |
ТЛШ-10 1000/5, КТ 0,5S Рег. № 11077-07 |
НТМИ-6-66 6000/100 КТ 0,5 Рег. № 2611-70 |
СЭТ-4ТМ.03.01 КТ 0,5S/1,0 Рег. № 27524-04 | |
|
45 |
ПС 220 кВ Очистные сооружения, ЗРУ-6 кВ 1 с.ш. 6 кВ, яч.13, (Ввод 6 кВ Т-1) |
ТЛШ-10 1000/5, КТ 0,5S Рег. № 11077-07 |
ЗНОЛ 6000:^3/100:^3 КТ 0,5 Рег. № 46738-11 |
СЭТ-4ТМ.03.01 КТ 0,5S/1,0 Рег. № 27524-04 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
46 |
РП-3 6 кВ, РУ-6 кВ, 2 с.ш. 6 кВ, яч.1 |
ТПОЛ-10 1000/5, КТ 0,5 Рег. № 1261-08 |
НТМИ-6 6000/100 КТ 0,5 Рег. № 380-49 |
Меркурий 234 ART2-00 PR КТ 0,5S/1,0 Рег. № 75755-19 |
УСВ-3, рег. № 64242-16 /Dell PowerEdge T140 |
|
47 |
ТП-6 6 кВ (КНС №4), ЩСУ-0,4 кВ, п.11, КЛ-0,22 кВ в сторону Светофорный объект, Свердловский тракт |
- |
- |
Меркурий 204 ARTM2-02 DPOBHR КТ 1,0/2,0 Рег. № 75755-19 | |
|
48 |
РП-2 0,4 кВ, РУ-0,4 кВ, 1 с.ш. 0,4 кВ, п.3, КЛ в сторону ЩР-0,4 кВ автомойка (ИП Ланге А.С.) |
- |
- |
Меркурий 234 ART-02 DPR КТ 1,0/2,0 Рег. № 75755-19 | |
|
49 |
ТП-7 6 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, п.7, ф.2, КЛ-0,4 кВ в сторону РУ-0,4 кВ ЗАО Декор |
ТШП 200/5, КТ 0,5 Рег. № 47957-11 |
- |
СЭТ-4ТМ.03.09 КТ 0,5S/1,0 Рег. № 27524-04 | |
|
50 |
ТП-7 6 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, п.7, КЛ-0,4 кВ в сторону РУ-0,4 кВ ИП Черемисина |
- |
- |
Меркурий 234 ART-02 DPR КТ 1,0/2,0 Рег. № 75755-19 | |
|
51 |
ТП-7 6 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, п.7, ф.6 (пост видеонаблюдения №44 Свердловский) |
Т-0,66 150/5, КТ 0,5 Рег. № 17551-06 |
- |
Меркурий 234 ART-03 DPR КТ 0,5S/1,0 Рег. № 75755-19 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
52 |
ТП-7 6 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, п.7, КЛ-0,4 кВ в сторону РУ-0,4 кВ МБУ Эксплуатация внешних инженерных сетей города Челябинска (Наружное освещение, Свердловский тракт) |
ТОП-0,66 У3 100/5, КТ 0,5 Рег. № 44142-10 |
- |
СЭТ-4ТМ.03.09 КТ 0,5S/1,0 Рег. № 27524-04 |
УСВ-3, рег. № 64242-16 / Dell PowerEdge T140 |
|
53 |
КТП-3 6 кВ, РУ-0,4 кВ, КЛ-0,4 кВ в сторону Ввод №1 0,4 кВ Нежилое помещение (г. Челябинск, Свердловский тракт, 2Б) |
ТОП-0,66 100/5, КТ 0,5 Рег. № 15174-06 |
- |
Меркурий 234 ART-03 DPR КТ 0,5S/1,0 Рег. № 75755-19 | |
|
54 |
КТП-3 6 кВ, РУ-0,4 кВ, КЛ-0,4 кВ в сторону Ввод №2 0,4 кВ Нежилое помещение (г. Челябинск, Свердловский тракт, 2Б) |
Т-0,66 У3 100/5, КТ 0,5S Рег. № 71031-18 |
- |
Меркурий 234 ART-03 DPR КТ 0,5S/1,0 Рег. № 75755-19 | |
|
55 |
ТП-4 6 кВ, РУ-0,4 кВ, 2 с.ш. 0,4 кВ, КЛ-0,4 кВ в сторону ВРУ-0,4 кВ Автомоечный комплекс (ИП Михаленков А.А.) |
ТТИ 100/5, КТ 0,5 Рег. № 28139-12 |
- |
СЭТ-4ТМ.03М.09 КТ 0,5S/1,0 Рег. № 36697-12 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
56 |
ТП-6 6 кВ Здание Третьего реагентного хозяйства, ЩУ-0,4кВ, КЛ-0,4 кВ в сторону ЩУ-0,4кВ МП УК ЖКХ |
- |
- |
Меркурий 234 ART-02 DPR КТ 1,0/2,0 Рег. № 75755-19 |
УСВ-3, рег. № 64242-16 /Dell PowerEdge T140 |
|
57 |
КТП-4 6 кВ (Здание газомазутной котельной ОСВ п. Сосновка), ЩУ-1 0,4 кВ, КЛ-0,4кВ в сторону РУ-0,4кВ базовой станции №34194 (ОАО МТС) |
- |
- |
Меркурий 234 ART-02 DPR КТ 1,0/2,0 Рег. № 75755-19 | |
|
58 |
ТП-3025 10 кВ (Насосная №15), Ввод 0,4 кВ Т-1 |
ТСН 1500/5, КТ 0,5S Рег. № 26100-03 |
- |
Меркурий 230 ART-03 PQRSIDN КТ 0,5S/1,0 Рег. № 23345-07 | |
|
59 |
ТП-3025 10 кВ (Насосная №15), Ввод 0,4 кВ Т-2 |
ТСН 1500/5, КТ 0,5S Рег. № 26100-03 |
- |
Меркурий 230 ART-03 PQRSIDN КТ 0,5S/1,0 Рег. № 23345-07 | |
|
60 |
ТП-2278А 6 кВ (насосная станция Северная), РУ-6 кВ, 1 с.ш. 6 кВ, КЛ-6 кВ от ТП-2278 |
ТПЛ-10-М 200/5, КТ 0,5 Рег. № 22192-07 |
НТМИ-6 6000/100 КТ 0,5 Рег. № 380-49 |
Меркурий 230 ART-00 PQRSIDN КТ 0,5S/1,0 Рег. № 23345-07 | |
|
61 |
ТП-2278А 6 кВ (насосная станция Северная), РУ-6 кВ, 2 с.ш. 6 кВ, КЛ-6 кВ от ТП-2278 |
ТПЛ-10 200/5, КТ 0,5 Рег. № 1276-59 |
НТМИ-6 У3 6000/100 КТ 0,5 Рег. № 51199-12 |
Меркурий 230 ART-00 PQRSIDN КТ 0,5S/1,0 Рег. № 23345-07 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
62 |
РУ-0,22 кВ Узел связи (ОАО Ростелеком), КЛ-0,22 кВ |
- |
- |
Меркурий 204 ARTM2-02 DPOBHR КТ 1,0/2,0 Рег. № 75755-19 |
УСВ-3, рег. № 64242-16 /Dell PowerEdge T140 |
|
Примечания:
| |||||
Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ
|
Номер ИК |
Вид электрической энергии |
Границы основной погрешности ±6, % |
Границы погрешности в рабочих условиях ±6, % | |
|
1-3, 5, 6, 8-13, 19, 20, 25, 26, 28, 29, 31-34, |
Активная Реактивная |
1,3 2,0 |
| |
|
37, 46, 60, 61 | ||||
|
4, 7, 23, 24, 35, 36, 44, |
Активная |
1,3 |
2,2 | |
|
45 |
Реактивная |
2,0 |
3,7 | |
|
14, 16-18, 27, 30, 40-42, |
Активная |
1,1 |
2,1 | |
|
47, 48, 50, 56, 57, 62 |
Реактивная |
2,8 |
4,7 | |
|
15, 38, 39, 43, 49, 51- |
Активная |
1,1 |
3,1 | |
|
53, 55 |
Реактивная |
1,8 |
5,1 | |
|
21, 22 |
Активная |
1,1 |
3,1 | |
|
Реактивная |
1,8 |
5,1 | ||
|
54, 58, 59 |
Активная |
1,1 |
2,1 | |
|
Реактивная |
1,8 |
3,6 | ||
|
Пределы абсолютной погрешности синхронизации компонентов СОЕВ | ||||
|
АИИС КУЭ к национальной шкале координированного времени |
5 | |||
|
Российской Федерации UTC (SU), (±) с | ||||
|
Примечания: | ||||
| ||||
|
соответствующие вероятности Р = 0,95. | ||||
|
3 Границы погрешности результатов измерений приведены для cos ф |
=0,8, токе ТТ, равном | |||
|
100 % от 1ном для нормальных условий и для рабочих условий при cos ф=0,8, токе ТТ, равном 2 % от 1ном при температуре окружающего воздуха в месте расположения счетчиков | ||||
|
от +5 до +35°С | ||||
аблица 4 - Основные технические характеристики АИИС КУЭ
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов |
62 |
|
Нормальные условия параметры сети: - напряжение, % от Ином |
от 98 до 102 |
|
- ток, % от 1ном |
от 100 до 120 |
|
- коэффициент мощности |
0,8 |
|
- температура окружающей среды для счетчиков, °С |
от +21 до +25 |
|
- частота, Гц |
50 |
|
Условия эксплуатации параметры сети: - напряжение, % от Ином |
от 90 до 110 |
|
- ток, % от 1ном |
от 1 до 120 |
|
- коэффициент мощности cos9 (sm9) |
от 0,5 инд. до 1 емк |
|
- температура окружающей среды для ТТ и ТН, °С |
от -40 до +40 |
|
- температура окружающей среды для счетчиков, °С |
от +5 до + 35 |
|
- температура окружающей среды для сервера, °С |
от +10 до + 30 |
|
- атмосферное давление, кПа |
от 80,0 до 106,7 |
|
- относительная влажность, %, не более |
98 |
|
- частота, Гц |
от 49,6 до 50,4 |
|
Надежность применяемых в АИИС КУЭ компонентов Счетчики: - среднее время наработки на отказ, ч, не менее СЭТ-4ТМ.03М |
165000 |
|
СЭТ-4ТМ.03, Меркурий 230 |
90000 |
|
Меркурий 204 |
320000 |
|
Меркурий 234 |
220000 |
|
УСВ-3 - среднее время наработки на отказ, ч, не менее |
45000 |
|
Сервер: - среднее время наработки на отказ, ч, не менее |
100000 |
|
- среднее время восстановления работоспособности, ч |
1 |
|
Глубина хранения информации Счетчики: СЭТ-4ТМ.03, СЭТ-4ТМ.03М -каждого массива профиля при времени интегрирования 30 минут, сут |
114 |
|
Меркурий 204 - каждого массива профиля мощности при времени интегрирования 60 минут, сут |
123 |
|
Меркурий 230 - каждого массива профиля мощности при времени интегрирования 30 минут, сут |
85 |
|
Меркурий 234 - каждого массива профиля мощности при времени интегрирования 30 минут, сут |
170 |
|
Сервер: - хранение результатов измерений и информации о состоянии средств измерений, лет, не менее |
3,5 |
- защита от кратковременных сбоев питания ИВК с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты и сотовой связи.
В журналах событий фиксируются факты:
-
- в журнале событий счетчика:
-
- параметрирования;
-
- пропадания напряжения;
-
- коррекции времени в счетчике.
Защищенность применяемых компонентов:
-
- механическая защита от несанкционированного доступа и пломбирование:
-
- электросчетчика;
-
- промежуточных клеммников вторичных цепей напряжения;
-
- испытательной коробки;
-
- сервера АИИС КУЭ;
- защита на программном уровне:
-
- результатов измерений (при передаче, возможность использования цифровой подписи);
-
- установка пароля на счетчик;
-
- установка пароля на ИВК.
наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.
Комплектность средства измеренийКомплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт. |
|
1 |
2 |
3 |
|
Трансформатор тока |
ТЛМ-10 |
10 |
|
Т-0,66 |
3 | |
|
Т-0,66 М УЗ/II |
6 | |
|
Т-0,66 У3 |
3 | |
|
ТВК-10 |
2 | |
|
ТВЛМ-10 |
7 | |
|
ТЛК-СТ |
4 | |
|
ТЛШ-10 |
4 | |
|
ТОЛ-10 |
1 | |
|
ТОЛ-10-I |
15 | |
|
ТПЛ-10-М |
8 | |
|
ТОЛ-НТЗ |
2 | |
|
ТОП-0,66 |
3 | |
|
ТОП-0,66 У3 |
3 | |
|
ТПЛ-10 |
9 | |
|
ТПОЛ-10 |
15 | |
|
ТСН |
6 | |
|
ТТИ |
6 |
Продолжение таблицы 5
|
1 |
2 |
3 |
|
Трансформатор тока |
ТТИ-30 |
3 |
|
ТШП |
3 | |
|
Трансформатор напряжения |
ЗНОЛ |
3 |
|
ЗНОЛ.06 |
6 | |
|
ЗНОЛП |
6 | |
|
ЗНОЛП-НТЗ-10 |
3 | |
|
ЗНОЛ-СЭЩ-10 |
6 | |
|
НАМИ-10 |
1 | |
|
НАМИТ-10 |
1 | |
|
НОМ-10-66 |
2 | |
|
НТМИ-10 У3 |
1 | |
|
НТМИ-10-66У3 |
1 | |
|
НТМИ-6 |
2 | |
|
НТМИ-6 У3 |
1 | |
|
НТМИ-6-66 |
10 | |
|
Счетчик электрической энергии |
Меркурий 204 ARTM2-02 DPOBHR |
6 |
|
Меркурий 230 ART-00 PQRSIDN |
10 | |
|
Меркурий 230 ART-03 PQRSIDN |
4 | |
|
Меркурий 234 ART-00 PR |
3 | |
|
Меркурий 234 ART-02 DPR |
9 | |
|
Меркурий 234 ART-03 DPR |
5 | |
|
Меркурий 234 ART2-00 PR |
1 | |
|
СЭТ-4ТМ.03.01 |
13 | |
|
СЭТ-4ТМ.03.09 |
2 | |
|
СЭТ-4ТМ.03М.01 |
8 | |
|
СЭТ-4ТМ.03М.09 |
1 | |
|
Устройство синхронизации времени |
УСВ-3 |
1 |
|
Сервер |
Dell PowerEdge T140 |
1 |
|
Документация | ||
|
Формуляр |
ФО 26.51.43/30/21 с Изменением №1 |
1 |
приведены в документе «Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии МУП «ПОВВ», аттестованной ФБУ «Самарский ЦСМ». Аттестат аккредитации № RA.RU.311290 от 16.11.2015 г.
Нормативные документы, устанавливающие требования к АИИС КУЭГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения
ИзготовительОбщество с ограниченной ответственностью «ЭНЕРГОМЕТРОЛОГИЯ»
(ООО «ЭНЕРГОМЕТРОЛОГИЯ»)
ИНН 7714348389
Адрес: 125040, г. Москва, ул. Ямского поля 3-я, д. 2, кор. 12, этаж 2, пом II, ком 9 Телефон: 8 (495) 230-02-86
E-mail: info@energometrologia.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Самарской области» (ФБУ «Самарский ЦСМ»)
Адрес: 443013, г. Самара, пр. Карла Маркса, 134 Телефон: 8 (846) 336-08-27
Факс: 8 (846) 336-15-54
E-mail: referent@samaragost.ru
Аттестат аккредитации ФБУ «Самарский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU 311281 от 16.11.2015 г.
