ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные ICS

Назначение средства измерений

Весы электронные ICS (далее - весы), предназначены для статического измерения массы.

Описание средства измерений

Принцип действия весов основан на преобразовании веса груза, находящегося на грузоприемной платформе в электрический сигнал и дальнейшем преобразовании этого сигнала в цифровой вид с помощью аналого-цифрового преобразователя (АЦП) DigiCell. Весы оборудованы системой калибровки - встроенным эталонным грузом FACT. Результаты измерения отображаются на дисплее терминала.

Весы выпускаются в модификациях ICS4x5k, ICS4x5d и ICS685k, ICS685d.

Весы состоят из взвешивающего модуля и терминала, соединенных между собой кабелем и монтажной пластиной. Взвешивающий модуль включает в себя грузоприемное и грузопередающее устройства, весовую ячейку на основе системы автоматического уравновешивания (далее - весовая ячейка Monobloc) производства Mettler-Toledo (для модификаций ICS4x5k и ICS685k) или датчик весовой тензорезисторный производства Mettler-Toledo (для модификаций ICS4x5d и ICS685d) и АЦП DigiCell. Терминал имеет клавиатуру, а жидкокристаллический цифровой дисплей с обратной подсветкой позволяет отображать цифровую и символьную информацию.

Весы выпускаются однодиапазонными и двухинтервальными в исполнениях, отличающихся метрологическими характеристиками, размерами ГПУ и набором исполняемых функций.

Внешний вид весов показан на рисунке 1.

Приказ Росстандарта №1086 от 01.06.2018, https://oei-analitika.ru
Приказ Росстандарта №1086 от 01.06.2018, https://oei-analitika.ru

Модификация

ICSS425d

Приказ Росстандарта №1086 от 01.06.2018, https://oei-analitika.ru

Модификация

ICS435d

Модификация

ICS425k

Приказ Росстандарта №1086 от 01.06.2018, https://oei-analitika.ru

Модификация ICS685k

Модификация ICS685d

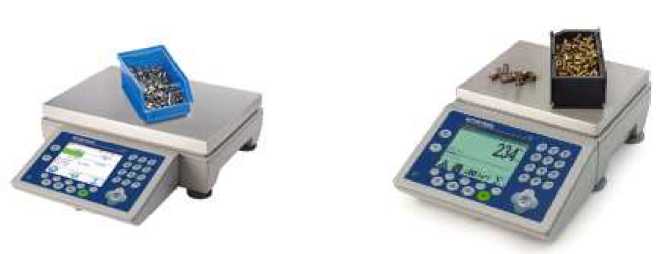

Рисунок 1 - Внешний вид весов электронных ICS

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

В весах предусмотрены следующие устройства и функции:

- устройство индикации отклонения от нуля (ГОСТ OIML R 76-1-2011, п. 4.5.5);

- устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011, п. Т.2.7.2.4);

- устройство слежения за нулем (ГОСТ OIML R 76-1-2011, п. Т.2.7.3);

- устройство тарирования (ГОСТ OIML R 76-1-2011, п. Т.2.7.4);

- устройство предварительного задания массы тары (ГОСТ OIML R 76-1-2011, п. Т.2.7.5);

- совмещенные устройство полуавтоматической установки нуля и уравновешивания тары (ГОСТ OIML R 76-1-2011, п. Т.2.7.2.2, п. 4.6.9);

- устройство установки по уровню с индикатором уровня (ГОСТ OIML R 76-1-2011, п. Т.2.7.1, п. 3.9.1.1);

- полуавтоматическое устройство юстировки чувствительности (ГОСТ OIML R 76-1-2011, п. 4.1.2.5);

- вспомогательное цифровое показывающее устройство с отличающимся делением ГОСТ OIML R 76-1-2011, п. 3.4.1) для модификаций ICS4x5k и ICS685k;

- реакции на промахи (ГОСТ OIML R 76-1-2011, п. 5.2);

- взвешивания в различных единицах измерения массы - килограмм, грамм, миллиграмм, карат (ГОСТ OIML R 76-1-2011, п. 2.1).

Весы имеют следующие режимы работы (ГОСТ OIML R 76-1-2011, п. 4.20):

- фильтрацию вибраций;

- динамическое взвешивание;

- калибровку весов внешней гирей;

- калибровку встроенным грузом (только для весов ICS4x5k и ICS685k);

- автоматическое выключение весов;

- счет одинаковых по массе образцов;

- индикацию разряда батареи при автономном питании.

В зависимости от исполнения весы имеют обозначения вида

ICSY-(X1)(X2)/(DR)/f,

где ICS - обозначение типа весов;

Y - обозначение модификации : 4x5k, 4x5d, 685k, 685d,

х - символ, принимающий значения 2, 3, 4 или 6, условно количественно обозначающий функциональный уровень решаемых задач взвешивания; чем больше число, тем более универсальными являются весы;

k - весовая ячейка Monobloc;

d - весоизмерительный тензорезисторный датчик;

Х1 - условно-цифровое обозначение максимальной нагрузки (Мах) весов:

для модификаций 4x5k и 685k: «0.6» для 610 г, «3» для 3100 г, «6» для 6100 г, «15» для 15100 г, «35» для 35100 г;

для модификаций 4x5d и 685d: «3» для 3 кг, «6» для 6 кг, «15» для 15 кг, «35» для 35 кг Х2 - условное обозначение размера грузоприемной платформы: «XS» - 160х130 мм, «SM» -200х240 мм, «LA» - 240х350 мм.

DR - (необязательный параметр) - обозначение двухинтервальных весов;

f - (необязательный параметр) - обозначение способа крепления терминала к ГПУ.

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

Весы имеют последовательный интерфейс передачи данных RS232C, а также могут быть дополнительно оснащены интерфейсами RS422/485, USB, Ethernet, WLAN, дискретными входами/выходами, которые позволяют подключать различные периферийные устройства, такие как принтер, вторичный дисплей, релейные блоки, устройство чтения штрихового кода, ПК (персональный компьютер).

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается винтом, находящимся под защитной пломбой (наклейкой), на нижней поверхности терминала (как показано на рисунке 2).

Приказ Росстандарта №1086 от 01.06.2018, https://oei-analitika.ru

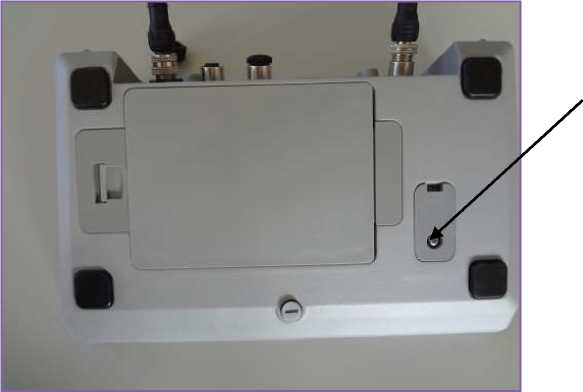

Рисунок 2 - Места пломбирования терминала весов

На корпусе весов прикреплена табличка, содержащая следующую маркировку: - наименование или товарный знак предприятия-изготовителя;

- условное обозначение весов;

- номер весов по системе нумерации предприятия-изготовителя;

- класс точности весов по ГОСТ OIML R 76-1-2011;

- значение Max;

- значение минимальной нагрузки (Min);

- значение действительной цены деления (d), поверочного деления (е);

- знак утверждения типа средств измерений;

- год изготовления.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и делится на метрологически значимое и метрологически незначимое.

Весы имеют карту памяти на основной плате, которая расположена в корпусе весов и не может быть заменена. Метрологически значимое ПО загружается в карту памяти посредством компьютера с использованием специальной программы-загрузчика.

Защита от несанкционированного доступа к настройкам и результатам измерений обеспечивается защитной пломбой (наклейкой), которая находится на нижней или на боковой поверхности терминала весов в зависимости от модификации (как показано на рисунке 2). Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Дополнительно для защиты законодательно контролируемых параметров служит административный пароль.

Номер версии ПО зависит от модификации весов. Различные номера версий ПО несовместимы друг с другим. Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО*

PDC 1.x.x

Цифровой идентификатор ПО

-*

Где х принимает значения от 0 до 9

* - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Защита ПО от непреднамеренных и преднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».

Метрологические и технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011:

- модификаций ICS4x5k и ICS685k .........................................................высокий (II) и средний (III);

- модификаций ICS4x5d и ICS685d ..................................................................................средний (III).

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервалов взвешивания (m) и пределов допускаемой погрешности (mpe) в зависимости от исполнения однодиапазонных весов всех исполнений модификаций ICS4x5k и ICS685k высокого класса приведены в таблице 2.

Таблица 2

Обозначение исполнения

Нагрузка, г

d,

г

е,

г

n

m,

г

mpe,

г

Мах

Min

ICS4x5k-0.6XS

ICS685k-0.6XS

610

0,02

0,001

0,01

61000

От 0,02 до 50 включ.

±0,005

Св. 50 до 200 включ.

±0,01

Св. 200 до 610 включ.

±0,015

ICS4x5k-3XS

ICS685k-3XS

3100

0,5

0,01

0,1

31000

От 0,5 до 500 включ.

±0,05

Св. 500 до 2000 включ.

±0,1

Св. 2000 до 3100 включ.

±0,15

ICS4x5k-6XS

ICS685k-6XS

6100

0,5

0,01

0,1

61000

От 0,5 до 500 включ.

±0,05

Св. 500 до 2000 включ.

±0,1

Св.2000 до 6100 включ.

±0,15

ICS4x5k-6SM

ICS685k-6SM

6100

5

0,1

1

6100

От 5 до 5000 включ.

±0,5

Св. 5000 до 6100 включ.

±1,0

ICS4x5k-6SM

ICS685k-6SM

6100

10

0,2

0,2

30500

От 10 до 1000 включ.

±0,1

Св. 1000 до 4000 включ.

±0,2

Св. 4000 до 6100 включ.

±0,3

ICS4x5k-15LA

ICS685k-15LA

15100

5

0,1

1

15100

От 5 до 5000 включ.

±0,5

Св. 5000 до 15100 включ.

±1,0

ICS4x5k-35LA

ICS685k-35LA

35100

5

0,1

1

35100

От 5 до 5000 включ.

±0,5

Св. 5000 до 20000 включ.

±1,0

Св. 20000 до 35100 включ.

±1,5

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервало (n), интервалов взвешивания и пределов допускаемой погрешности (mpe) в зависимости от исполнения двухинтервальных весов всех исполнений модификаций ICS4x5k и ICS685k высокого класса приведены в таблице 3.

Таблица 3

Обозначение исполнения

Нагрузка, г

d,

г

е,

г

n

Интервалы нагрузки (m), г

mpe,

г

Мах

Min

ICS4x5k-0.6XS

ICS685k-0.6XS

120/

610

0,02

0,001/

0,01

0,01/

0,1

12000/

6100

От 0,02 до 50 включ.

±0,005

Св. 50 до 120 включ.

±0,01

Св. 120 до 500 включ.

±0,1

Св. 500 до 610 включ.

±0,15

ICS4x5k-6XS

ICS685k-6XS

1200/

6100

0,5

0,01/

0,1

0,1/

1

12000/

6100

От 0,05 до 500 включ.

±0,05

Св. 500 до 1200 включ.

±0,1

Св. 1200 до 5000 включ.

±1,0

Св. 5000 до 6100 включ.

±1,5

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервалов взвешивания и пределов допускаемой погрешности (mpe) в зависимости от исполнения однодиапазонных весов всех исполнений модификаций ICS4x5d и ICS685d среднего класса приведены в таблице 4.

Таблица 4

Обозначение исполнения

Нагрузка, г

е = d,

г

n

m,

г

mpe,

г

Мах

Min

ICS4x5d-3SM

ICS685d-3SM

3000

10

0,5

6000

От 10 до 250 включ.

±0,25

Св. 250 до 1000 включ.

±0,5

Св. 1000 до 3000 включ.

±0,75

ICS4x5d-6SM

ICS685d-6SM

6000

20

1

6000

От 20 до 500 включ.

±0,5

Св. 500 до 2000 включ.

±1,0

Св. 2000 до 6000 включ.

±1,5

ICS4x5d-15LA

ICS685d-15LA

15000

40

2

7500

От 40 до 1000 включ.

±1,0

Св. 1000 до 4000 включ.

±2,0

Св. 4000 до 15000 включ.

±3,0

ICS4x5d-35LA

ICS685d-35LA

35000

100

5

7000

От 100 до 2500 включ.

±2,5

Св. 2500 до 10000 включ.

±5,0

Св. 10000 до 35000 включ.

±7,5

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервалов взвешивания и пределов допускаемой погрешности (mpe) в зависимости от исполнения двухинтервальных весов всех исполнений модификаций ICS4x5k и ICS685k среднего класса приведены в таблице 5.

Таблица 5

Обозначение исполнения

Нагрузка, г

е = d,

г

n

m,

г

mpe,

г

Мах

Min

ICS4x5k-3XS/DR

ICS685k-3XS/DR

600/

3100

2

0,1/

1

6000/

3100

От 2 до 50 включ.

±0,05

Св. 50 до 200 включ.

±0,1

Св. 200 до 600 включ.

±0,15

Св. 600 до 2000

±1,0

Св. 2000 до 3100

±1,5

ICS4x5k-6M/DR

ICS685k-6M/DR

1200/

6100

10

0,5/1

2400

6100

От 10 до 250 включ.

±0,25

Св. 250 до 1000 включ.

±0,5

Св. 1000 до 1200 включ.

±0,75

Св. 1200 до 2000 включ.

±1,0

Св. 2000 до 6100 включ.

±1,5

ICS4x5k-15LA/DR

ICS685k-15LA/DR

3500/

15100

20

1/5

3500/

3020

От 20 до 500 включ.

±0,5

Св. 500 до 2000 включ.

±1,0

Св. 2000 до 3500 включ

±1,5

Св. 3500 до 10000 включ

±5

Св. 10000 до 15100 включ.

±7,5

ICS4х5k-35LA/DR

ICS685k-35LA/DR

7000/

35100

20

1/10

7000/

3510

От 20 до 500 включ.

±0,5

Св. 500 до 2000 включ.

±1,0

Св. 2000 до 7000 включ.

±1,5

Св. 7000 до 20000 включ.

±10

Св. 20000 до 35100 включ.

±15

Примечание - Пределы допускаемой погрешности при поверке после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке.

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Влияние устройства установки на нуль на результат взвешивания, не более, г

±0,25 е

Показания на дисплее терминала, г, не более

Мах + 9 е

Условия эксплуатации:

  • - диапазон рабочих температур, °С

  • - для модификаций ICS4x5d, ICS685d

  • - для модификаций ICS4x5k, ICS685k

  • - относительная влажность воздуха, %, без конденсации влаги

от -40 до 40 от 10 до 30 от 5 до 85

Электрическое питание:

- от сети переменного тока:

  • - напряжением, В

  • - частотой, Гц

- от аккумуляторной батареи напряжением постоянного тока, В

от 187 до 242 от 49 до 51 от 9 до 28

Время непрерывной работы от полностью заряженной аккумуляторной батареи, ч, не более

11

Потребляемая мощность, В-А (Вт), не более

60

Продолжение таблицы 6

1

2

Габаритные размеры весов, мм:

- с размером платформы XS и SM

364 х 247 х 105

- с размером платформы LA

404 x 357 x 120

Масса весов, кг, не более:

- с размером платформы XS и SM

5,7

- с размером платформы LA

9,0

Средний срок службы, лет

15

Знак утверждения типа

наносится фотохимическим способом на маркировочную табличку расположенную на грузоприемном устройстве весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы электронные

ICS (исполнение и модификация по заказу)

1

Руководство по эксплуатации

-

1

Поверка

осуществляется по ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». (Приложение ДА. Методика поверки весов).

Основные средства поверки:

Рабочий эталон 1-го, 2-го, 3-го, 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири классов точности E2, F1, F2, М1 по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к весам электронным ICS

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы

Техническая документация фирмы-изготовителя

Изготовитель

Фирма «Mettler-Toledo (Albstadt) GmbH»

Postfach 250 D-7470 Albstadt, Германия

Заявитель

Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток») ИНН 7705125499

Адрес: 101000, г. Москва, Сретенский бульвар, д. 6/1, стр. 1, офис 6 Телефон: +7 (495) 777-70-77

E-mail: inforus@mt.com

Web-сайт: www.mt.com

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8

Телефон (факс): +7(495) 491-78-12

Е-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.




МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

1 июня 2018 г.                                             №   1086

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 52316 «Весы электронные ICS» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями фирмы АО «Меттлер-Толедо Восток» от 19 марта 2018 г, № 03/5-LSP/18, № 03/7-LSP/18 приказываю:

  • 1. Внести изменения в описание типа на весы электронные ICS, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 54873-13, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по ГОСТ OIML R 76-1-2011 (Приложение ДА) и распространить его действие в том числе на средства измерений, находящиеся в эксплуатации.

  • 2. Переоформить свидетельство об утверждении типа № 52316 «Весы электронные ICS», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 54873-13, в связи с заменой документа на поверку.

  • 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 52316 «Весы электронные ICS» на последующие 5 лет.

  • 4.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С.Голубев

f                            \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
