Приказ Росстандарта №1466 от 05.07.2017

№1466 от 05.07.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)

# 28457
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 47513 "Весы электронные CAU" и внесении изменений в описание типа

2017 год
месяц July
сертификация программного обеспечения

191 Kb

Файлов: 1 шт.

ЗАГРУЗИТЬ ПРИКАЗ



МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ I466

5 июля 2017 г.

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 47513 «Весы электронные CAU» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями Московского Представительства«КАСКОРПОРЭЙШН» б/д приказываю:

  • 1. Внести изменения в описание типа на весы электронные CAU, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 50692-12, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Переоформить свидетельство об утверждении типа № 47513 «Весы электронные CAU», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 50692-12, в связи с заменой документа на поверку.

  • 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 47513 «Весы электронные CAU» на последующие 5 лет.

  • 4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или ин

    5. Контроль за испол!

енийА^ншёъ^яще^э^вфнщш^иом^^ивызяю з i собой метрологии.

СЫ-/ДЕНИЯ О СЕРТИФИКАТЕ ЭИ

Заместитель Руководителя

Сертификат: 119879B9000300018FA1 Кому выдан: Шалаев Антон Павлович Действителен: с 04.07.2016 до 04.07.2017

А.П. Шалаев

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «05» июля 2017 г. № 1466

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные CAU

Назначение средства измерений

Весы электронные CAU (далее весы) предназначены для статического определения массы веществ и материалов.

Описание средства измерений

Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством. Весы оснащаются ветрозащитной витриной.

Общий вид весов представлен на рисунке 1.

Приказ Росстандарта №1466 от 05.07.2017, https://oei-analitika.ru

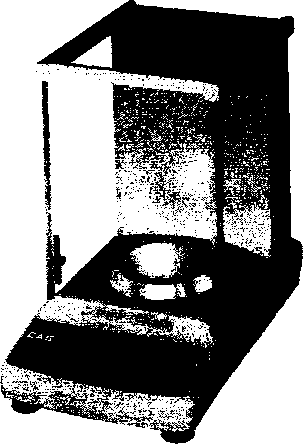

Рисунок 1 - Общий вид весов CAU

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

  • - устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

  • - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2);

  • - устройство предварительного задания массы тары (Т.2.7.5);

  • - устройство слежения за нулем (Т.2.7.3);

  • - устройство первоначальной установки нуля (Т.2.7.2.4);

  • - цифровое показывающее устройство с отличающимся делением (3.4.1);

  • - устройство выбора единиц измерений (2.1).

Весы снабжены следующими функциями:

  • - взвешивание в различных единицах измерения массы (г, мг, кар);

  • - взвешивание в процентах;

  • - подсчет числа одинаковых изделий по их массе;

  • - внутренняя юстировка весов (кроме весов CAUY);

  • - автоматическая юстировка весов (кроме весов CAUY и CAUX);

  • - сигнализация о превышении нагрузки.

Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.).

Питание весов осуществляется от адаптера сетевого питания.

Весы выпускаются в модификациях CAUY-120, CAUX-120, CAUW-120, CAUY-220, CAUX-220, CAUW-220, CAUX-320, CAUX-320, CAUW-320, CAUW-120D, CAUW-220D, отличающихся метрологическими характеристиками.

Обозначение модификаций весов CAU имеет вид CAUX1-X2X3, где:

Xi - Y (если присутствует) - модификация без встроенного юстировочного груза;

  • -  X (если присутствует) - модификация со встроенным юстировочным грузом;

  • -  W (если присутствует) - модификация со встроенным юстировочным грузом, функцией юстировки в заданное время (периодическая юстировка), подсветкой дисплея;

Х2 - обозначение максимальной нагрузки (Мах), в граммах;

Х3 - D (если присутствует) - модификация весов CAUW с двумя значениями действительной цены деления (d).

На маркировочной табличке весов указывают:

  • - обозначение типа весов;

  • - класс точности (I);

  • - значения Max, Min, е, d;

  • - торговую марку изготовителя или его полное наименование;

  • - торговую марку или полное наименование представителя изготовителя для импортируемых весов;

  • - серийный номер;

  • - диапазон температур;

  • - знак утверждения типа;

  • - идентификатор программного обеспечения.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Переход в сервисный режим, позволяющий изменять ПО и настройки весов, возможен только сервисным инженером на специальном оборудовании. Вскрытие корпуса весов не дает возможности получить доступ к электронным настройкам и ПО, поэтому пломбирования корпуса не требуется.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 1

Идентификационные данные (признаки)

Значение

1

2

Наименование ПО

CAU Firmware

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

2.32, 2.33, 2.34

1

2

Цифровой идентификатор ПО

-

Алгоритм вычисления цифрового идентификатора ПО

-

Примечание

Идентификационное наименование ПО, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.

Метрологические и технические характеристики

Максимальная (Мах) и минимальная (Min) нагрузки, поверочное деление (е), число поверочных делений (и), действительная цена деления (J), интервалы нагрузки (т) и пределы допускаемой погрешности (тире) приведены в таблице 2.

Таблица 2

Наименование характеристик

Обозначение модификаций

CAUY-120

CAUX-120 CAUW-120

CAUY-220

CAUX-220 CAUW-220

CAUX-320 CAUX-320 CAUW-320

CAUW-120D

CAUW-220D

Мах, г

120

220

320

120

220

Min, мг

10

10

10

1

1

Действительная цена деления, б/, мг

0,1

0,1

0,1

до 42 г-0,01 св. 42 г-0,1

до 82 г-0,01

св. 82 г-0,1

Поверочный интервал, е, мг

1

1

1

1

1

Число поверочных интервалов (п)

120000

220000

320000

120000

220000

Класс точности по ГОСТ OIMLR 76-1-2011

I

Диапазон уравновешивания тары

100% Мах

Диапазон температур, °C

от плюс 10 до плюс 30

Электрическое питание -от сети переменного тока с параметрами: напряжение, В частота, Гц

от 187 до 242 от 49 до 51

Габаритные размеры весов, мм, не более

220x330x310

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.

Комплектность средства измерений
  • 1. Весы....................................................................................................1 шт.

  • 2. Адаптер сетевого питания.........................................................................1 шт.

  • 3. Руководство по эксплуатации.............................. 1 шт.

Примечание. Руководство по эксплуатации вместо бумажного носителя может предоставляться в электронном виде.

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные и способ идентификации программного обеспечения представлены в руководстве по эксплуатации в разделе 1.3.

Основные средства поверки: гири, соответствующие классу точности Ei по OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к весам электронным CAU

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

Техническая документация фирмы «CAS Corporation», Республика Корея.

Изготовитель

Фирма «CAS Corporation», Республика Корея

#440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея

Заявитель

МОСКОВСКОЕ ПРЕДСТАВИТЕЛЬСТВО «КАС КОРПОРЭЙШН»

Юридический адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2

Почтовый адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2

ИНН 9909006133

Тел/факс.: +7 (499) 703-44-03

E-mail: casrussia@globalcas.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

119361, г. Москва, ул. Озерная, д. 46

Тел.: (495) 437 5577, факс: (495) 437 5666

E-mail: Office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
