МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

30 июля 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Руководитель

( \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 028BB28700AOAC3E9943FA50B54F406F4C

Действителен: с 29.12.2020 до 29.12.2021

к___________________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» июля 2021 г. № 1549

Регистрационный № 68841-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения заземляемые ЗНОЛ-ЭК, ЗНОЛП-ЭК

Трансформаторы напряжения заземляемые ЗНОЛ-ЭК, ЗНОЛП-ЭК (далее -трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока частотой 50 или 60 Гц с номинальными напряжениями до 35 кВ включительно с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформаторы напряжения ЗНОЛ-ЭК, ЗНОЛП-ЭК однофазные, индуктивные, с одним изолированным выводом первичной обмотки, при этом другой конец первичной обмотки при эксплуатации заземляется.

Трансформаторы напряжения выполнены в виде опорной конструкции с литой изоляцией, выполненной из компаунда, который обеспечивает электрическую прочность изоляции и защиту обмоток, одновременно выполняет функции корпуса и несущей конструкции. Трансформаторы напряжения имеют одну первичную обмотку и до четырёх измерительных и/или защитных вторичных обмоток. Обмотки трансформатора напряжения расположены на магнитопроводе концентрически, первичная обмотка намотана поверх вторичных обмоток.

Трансформаторы напряжения внутренней установки могут изготавливаться с защитным предохранительным устройством (ЗНОЛП-ЭК) или без него (ЗНОЛ-ЭК).

Трансформаторы напряжения внутренней установки могут быть установлены в любом положении, а наружной установки - только вертикально и крепятся к конструкции четырьмя болтами М12. Трансформаторы напряжения изготавливаются в разных конструктивных исполнениях.

Трансформаторы ЗНОЛ-ЭК, ЗНОЛП-ЭК могут поставляться собранными в трёхфазную группу, а так же могут комплектоваться антирезонансным комплектом.

Трансформаторы напряжения идентичны по принципу действия, отличаются метрологическими и техническими характеристиками, указанными в таблицах 1, 2.

Структура условного обозначения трансформаторов напряжения приведена на рисунках 1 и 2.

Заводской номер наносится на маркировочную табличку (шильд) любым технологическим способом в виде цифрового или буквенно-цифрового кода.

Общий вид трансформаторов напряжения представлен на рисунках 3 и 4. Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Пломбирование трансформаторов напряжения не предусмотрено.

З Н О Л Х - ЭК - Х Х - Х - Х - Х - Х/Х - Х/Х ХХ Х

|

Климатическое исполнение и категория размещения по ГОСТ 15150

Номинальные вторичные нагрузки, В^А

Классы точности

Номинальное напряжение дополнительной вторичной обмотки, В

Номинальное напряжение основной вторичной обмотки, В

Номинальное первичное напряжение, В

Конструктивный вариант исполнения

Класс напряжения, кВ

Производитель

Защитное предохранительное устройство

Обозначение трансформатора напряжения

Рисунок 1 - Расшифровка условного обозначения трансформаторов напряжения

Классы точности (указывается для каждой вторичной обмотки через дробь)

Номинальное линейное напряжение основной вторичной обмотки, В

Номинальное линейное первичное напряжение, В

Конструктивный вариант исполнения

Класс напряжения, кВ

Производитель

Защитное предохранительное устройство

Обозначе ние трехфазной группы трансформаторов напряжения заземляемых

Рисунок 2 - Расшифровка условного обозначения трансформаторов напряжения собранных в трехфазную группу

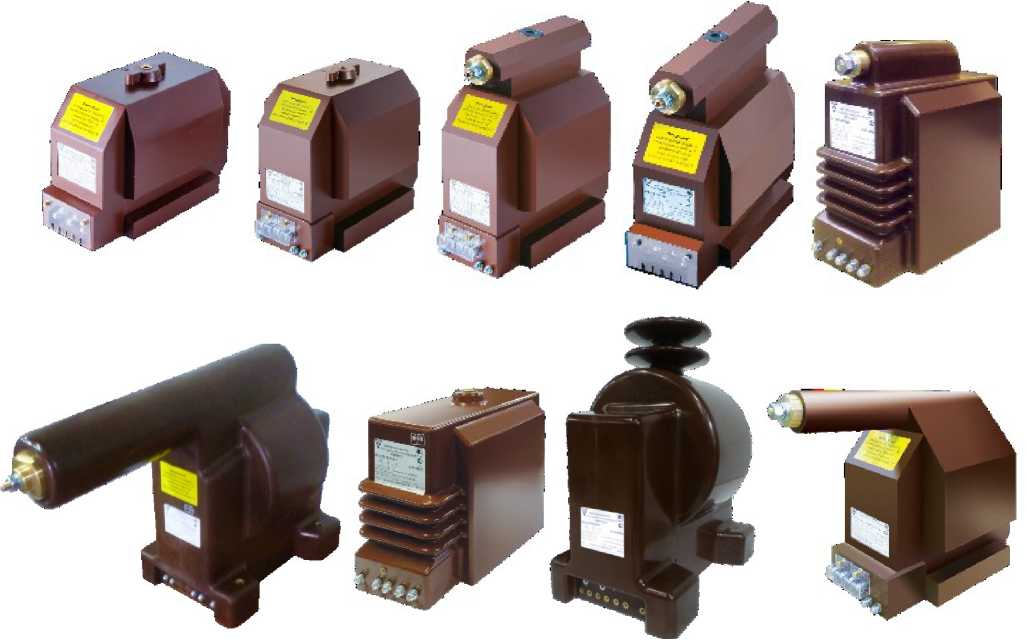

Рисунок 3 - Общий вид трансформаторов напряжения внутренней установки

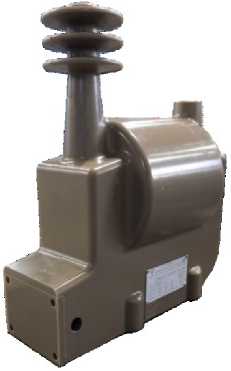

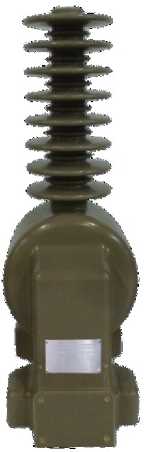

Рисунок 4 - Общий вид трансформаторов напряжения наружной установки

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист паспорта, руководства по эксплуатации типографским способом и на маркировочную табличку (шильд) любым технологическим способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

приведены в разделе 1 «Назначение» руководства по эксплуатации.

ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»

ПНСТ 319-2018 «Трансформаторы измерительные. Часть 3. Технические условия на индуктивные трансформаторы напряжения»

ТУ 3414-010-52889537-08 «Трансформаторы напряжения заземляемые ЗНОЛ-ЭК, ЗНОЛП-ЭК. Технические условия»

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «30» июля 2021 г. № 1549

Сведения об утвержденном типе средств измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средств измерений
