ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные NCS

Преобразователи измерительные NCS (далее - преобразователи) предназначены для измерений сигналов постоянного напряжения и электрического сопротивления, поступающих от первичных преобразователей, и преобразования их в цифровой сигнал и (или) в унифицированный сигналы постоянного тока от 4 до 20 мА.

Преобразователи выпускаются в пластмассовых или металлических корпусах, внутри которых располагается электронно-измерительный блок. Снаружи корпуса располагаются разъемы для подключения первичных преобразователей, источника питания, а также цифровой разъем.

Принцип действия преобразователей основан на измерении входных сигналов от первичных преобразователей, аналогово-цифровом преобразовании результатов измерений. Полученный цифровой сигнал в последствии передается на дисплей и (или) преобразуется в выходной унифицированный сигнал (4-20) мА и (или) передается по цифровому каналу связи пользователю в зависимости от модификации и исполнения преобразователей.

К данному типу преобразователей относятся три модификации, отличающиеся конструкцией, метрологическими и техническими характеристиками, которые имеют различные исполнения:

• -  NCS-TT105  - преобразователи в металлическом корпусе, имеют два

измерительных канала. Могут выпускаться с дисплеем и без дисплея. В зависимости от вида выходного сигнала модификация NCS-TT105 имеет три исполнения: NCS-TT105H -преобразователь c протоколом HART, NCS-TT105F - с протоколом FIELDBUS, NCS-TT105P - с протоколом PROFIBUS PA;

• -  NCS-TT106 - преобразователи без дисплея в пластмассовом корпусе. В зависимости от вида выходного сигнала и конструкции корпуса модификация имеют шесть исполнений: NCS-TT106H - одноканальный преобразователь с протоколом HART; NCS-TT106P - одноканальный преобразователь с протоколом PROFIBUS PA; NCS-TT106F -одноканальный преобразователь с протоколом FIELDBUS; NCS-TT106M - одноканальный преобразователь с протоколом MODBUS; NCS-TT106H-R двухканальный преобразователь с протоколом HART; NCS-TT106H-R1 одноканальный преобразователь с протоколом HART. Преобразователи NCS-TT106H, NCS-TT106P, NCS-TT106F и NCS-TT106M предназначены для монтажа в коммутационную головку датчиков температуры. Преобразователи NCS-TT106H-R и NCS-TT106H-R1 предназначены для монтажа на DIN-рейку;

• - NCS-TT108 - восьмиканальные преобразователи без дисплея в пластмассовом корпусе. В зависимости от вида выходного сигнала имеют два исполнения: NCS-TT108F с протоколом FIELDBUS и NCS-TT108P с протоколом PROFIBUS PA.

Нанесение знака поверки на преобразователи не предусмотрено.

Серийный номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке, расположенной на корпусе преобразователя, и имеет цифровое или буквенно-цифровое обозначение.

Без дисплея

NCS-TT105H /А\Ф|5119Я 99 >>MCROCYBER

Место пломбировки

Рисунок 1 - Общий вид преобразователей измерительных

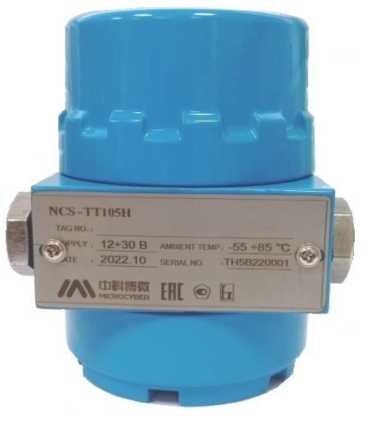

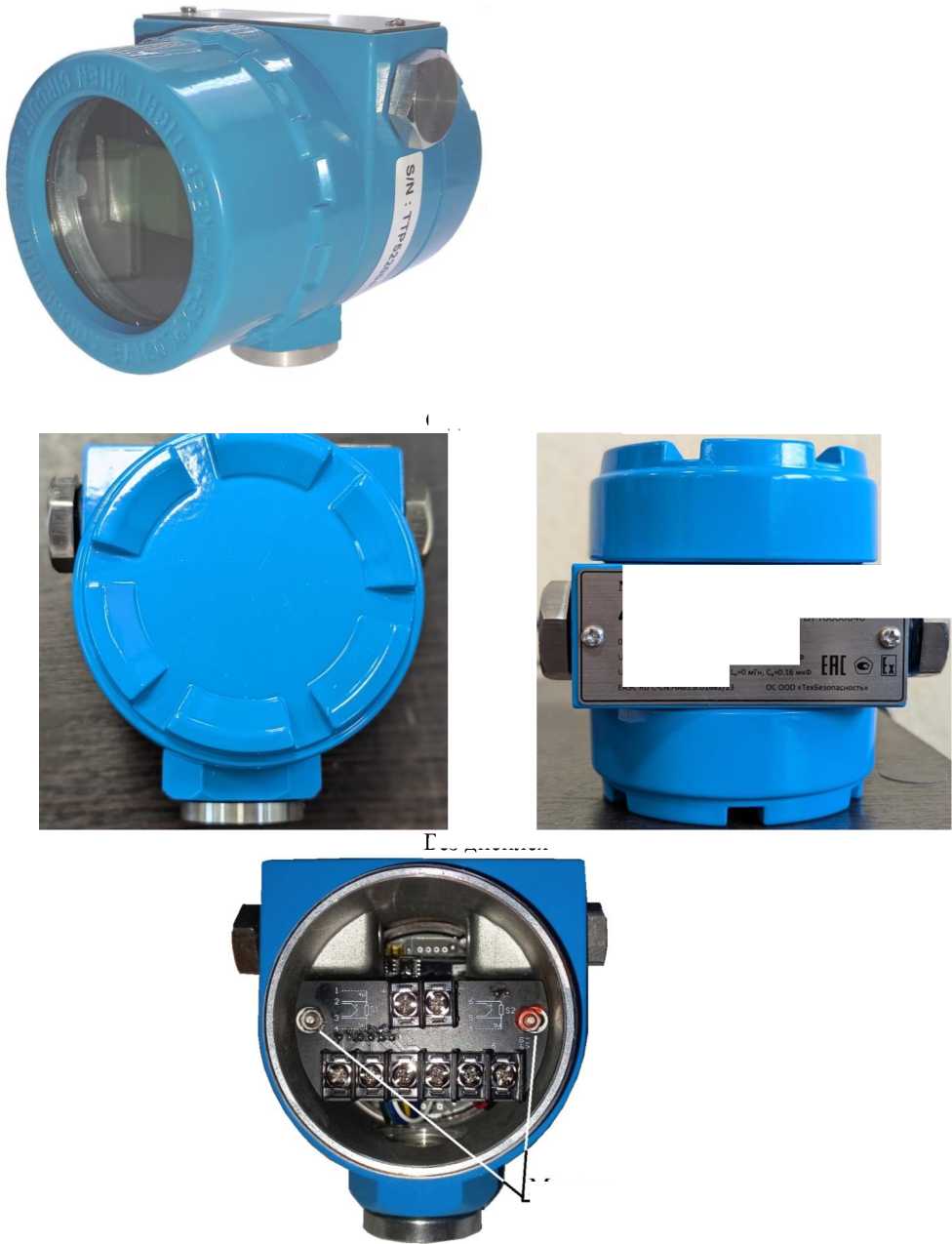

NCS-TT105H, NCS-TT105F, NCS-TT105P

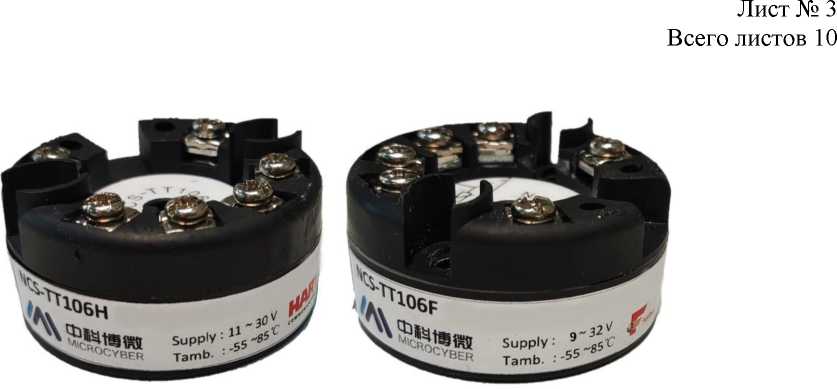

Рисунок 2 - Общий вид преобразователей измерительных NCS-TT106H, NCS-TT106F

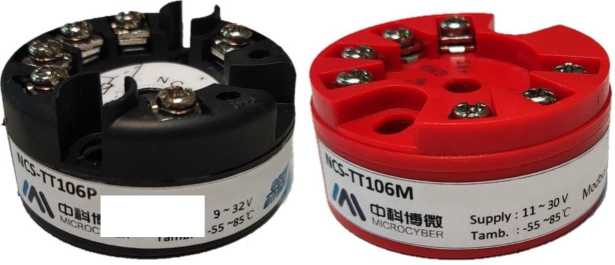

Рисунок 3 - Общий вид преобразователей измерительных NCS-TT106P, NCS-TT106M

Рисунок 4 - Место нанесения знака утверждения типа преобразователей измерительных NCS-TT106H, NCS-TT106F NCS-TT106P, NCS-TT106M

InpoUnO/TWiwV        « WWIn|-7W/IW/«W____

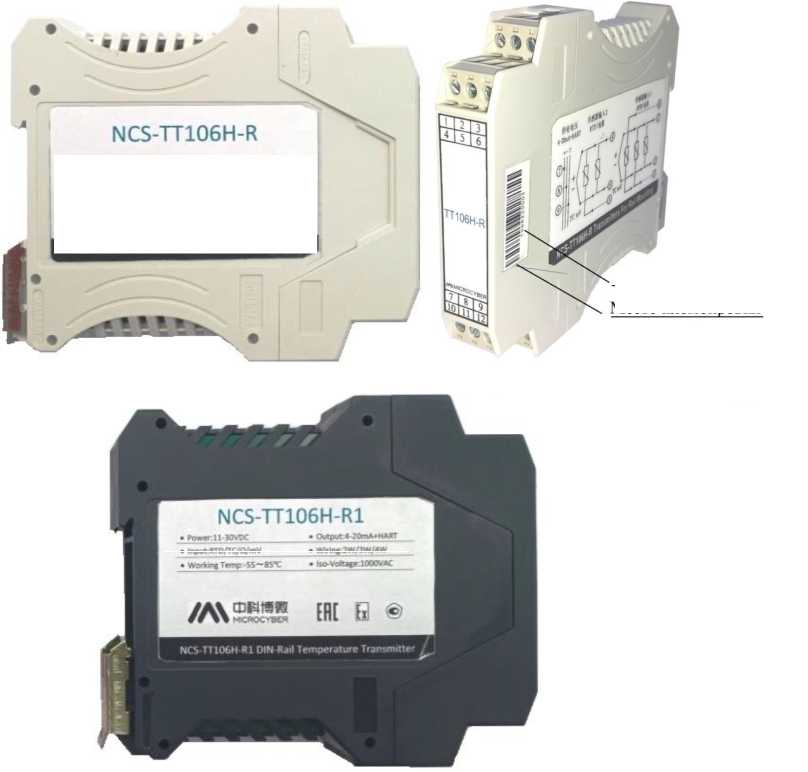

Рисунок 5 - Общий вид преобразователей измерительных NCS-TT106-R, NCS-TT106-R1

NCS-TT108F FOUNDATION Fieldbus

Simulate Enable

OFF

• • POWER

• • сомм

Input: 8—channel Including 2 or 3 wires RTD, TC. mV and 0 inputs

Output: FOUNDATION Fieldbus HI, lEC 61158-2

isolation 4-group Signal Isolation. Completely

NCS-TT108P PROFIBUS PA

•ooooooo

Рисунок 6 - Общий вид преобразователей измерительных NCS-TT108F, NCS-TT108P

Реальный цвет корпуса преобразователей может отличаться от изображенного на рисунках.

Преобразователи исполнений NCS-TT105H, NCS-TT105F, NCS-TT105P имеют пломбу, нанесенную на гайку, расположенную под задней крышкой корпуса. Преобразователи исполнений NCS-TT106-R, NCS-TT106-R1, NCS-TT108F, NCS-TT108Р опломбированы этикеткой с нанесенным заводским преобразователей исполнений NCS-TT106Н, NCS-TT106F, не предусмотрено.

Внутреннее (встроенное) программное обеспечение изготовлении преобразователей и не имеет возможности считывания и модификации.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
