ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « _)8 » __ак__'К1_____2024 г. № 1_^25

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

№ п/п	Наименование типа	Обозначение типа	Заводской номер	Регистрационный номер в ФИФ	Правообладатель	Отменяемая методика поверки	Действие методик поверки сохраняется	Устанавливаемая методика поверки	Заявитель	Юридическое лицо, выдавшее заключение
1	2	3	4	5	6	7	8	9	10	11
1.	Преобразователи измерительные с интеллектуальными сенсорными модулями	серий А200, А300, В300 и С300		55623-13			МП-242-1587 2013		Общество с ограниченной ответственностью «Научнопроизводственная фирма «ИНКРАМ» (ООО НПФ «ИНКРАМ»), г. Москва	ФГУП «ВНИИМ им. Д.И.Менделеева», г. Санкт-Петербург

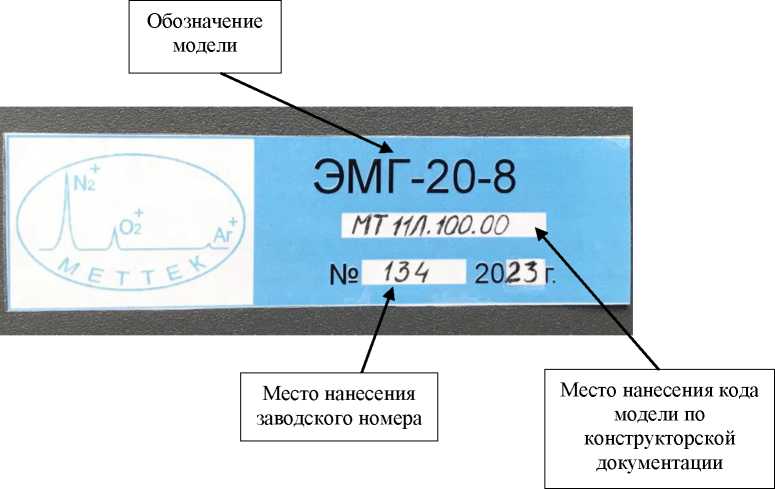

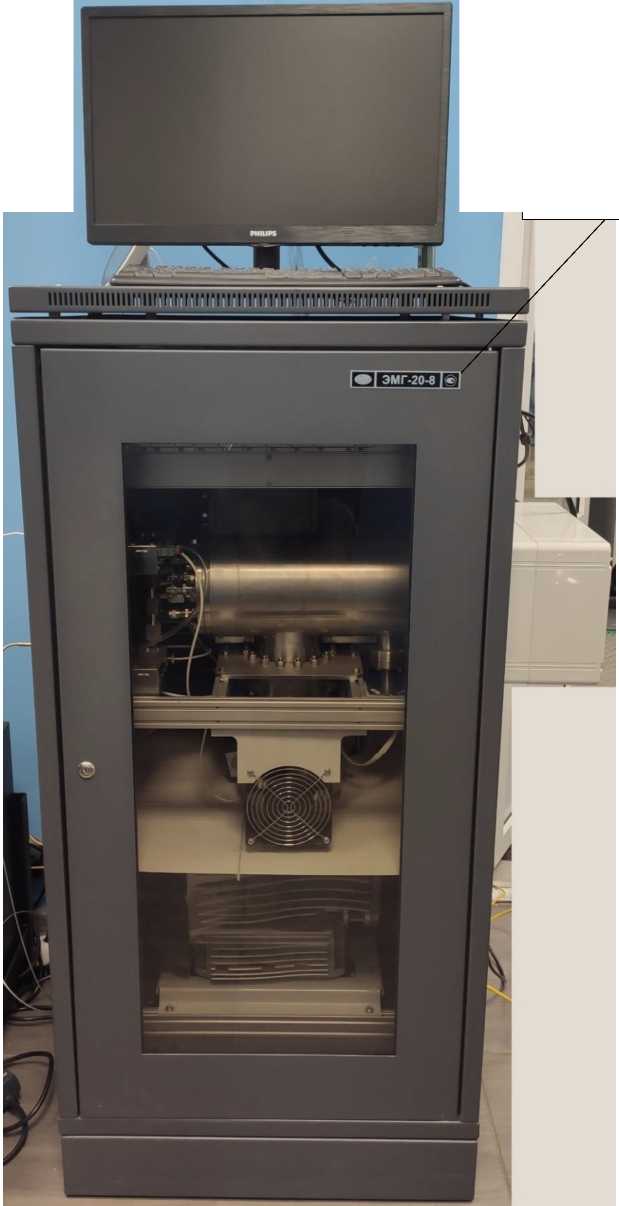

2.	Масс-спектрометры	моделей ЭМГ-20-8 и ЭМГ-20-9		56629-14			МП-242-1646 2013		Общество с ограниченной ответственностью «МЕТТЕК» (ООО «МЕТТЕК»), г. Санкт-Петербург	ФГУП «ВНИИМ им. Д.И.Менделеева», г. Санкт-Петербург

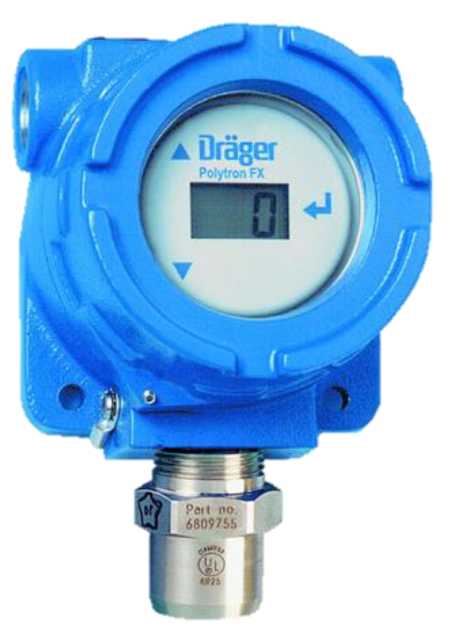

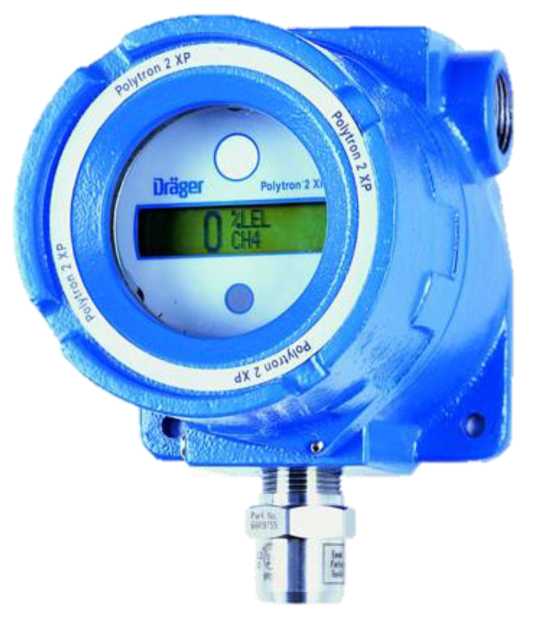

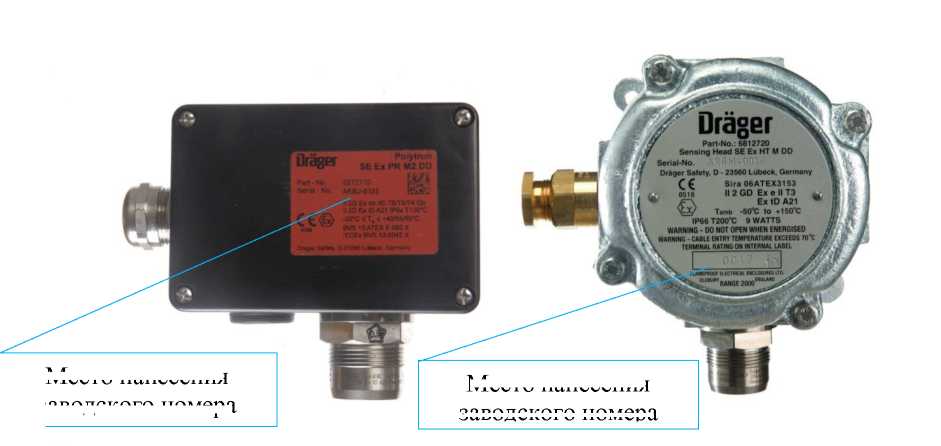

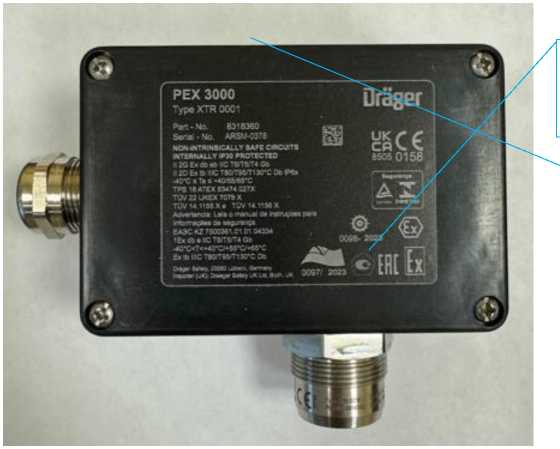

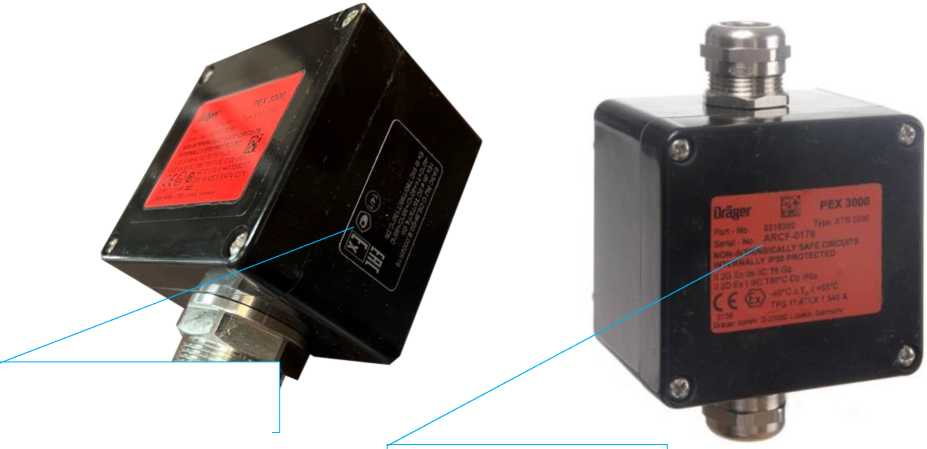

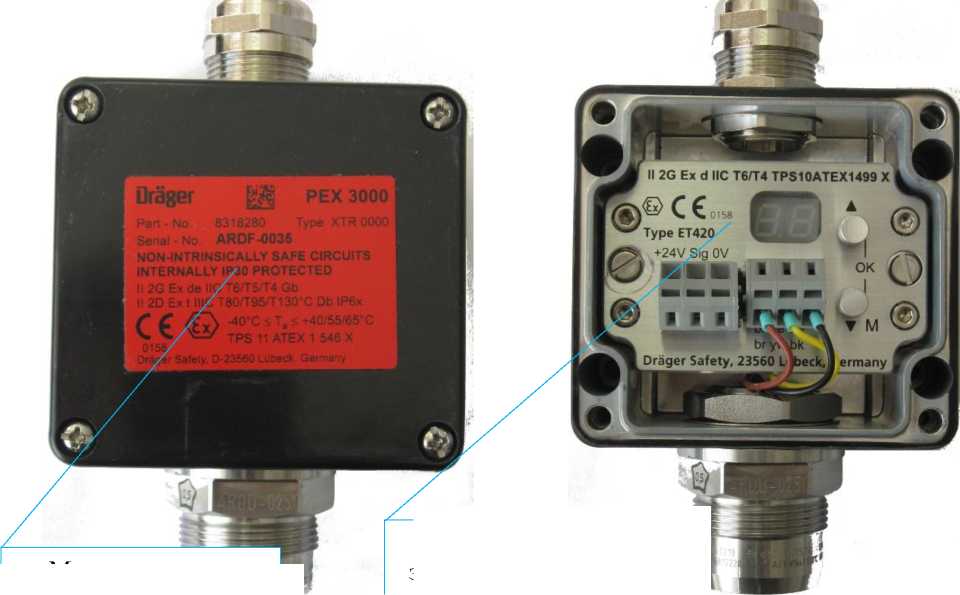

3.	Датчики горючих газов	Drager модели Polytron FX. Polytron 2ХР Ex, РЕХ 3000		57257-14

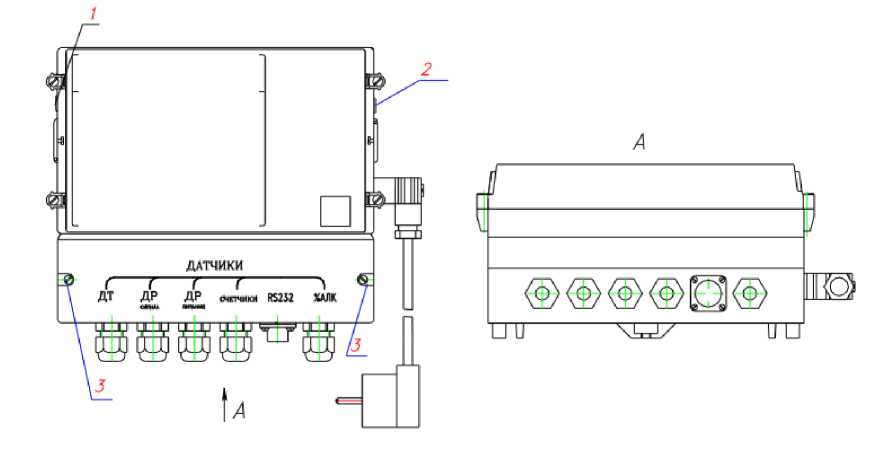

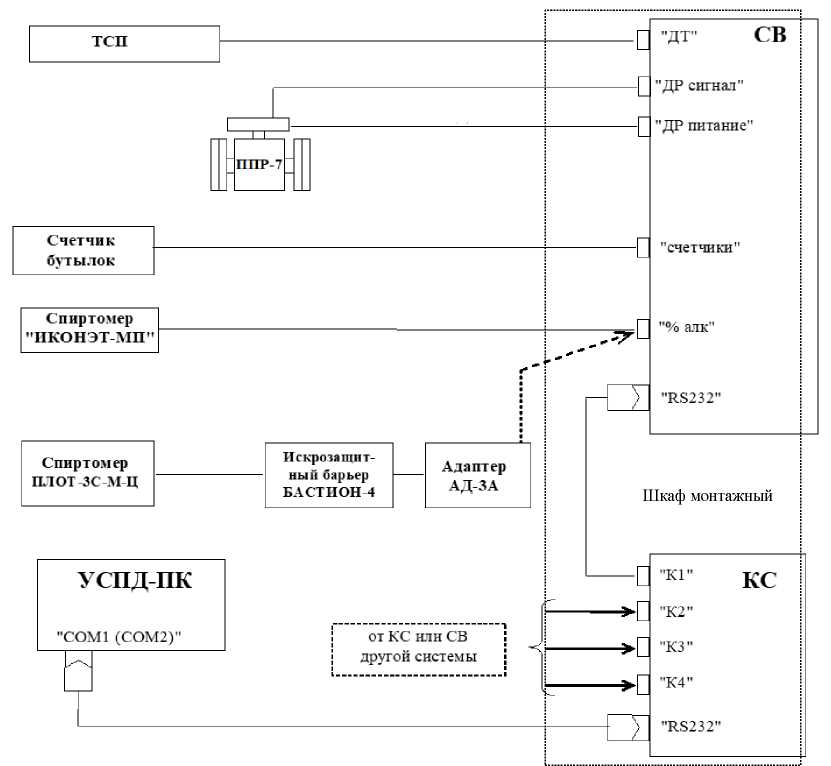

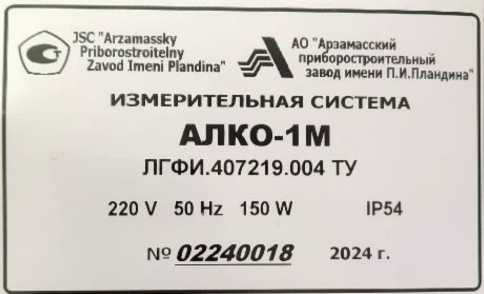

4.	Системы измерительные	«АЛКО-IM»		59515-14
5.	Система автоматизированная информацио нно -измерительная коммерческого учета электроэнергии АО «Находкинский МТП» в части ПС Порт ЗРУ-6 кВ на базе ячеек Эталон		1	90309-23	Обгцество с ограниченной ответственностью «Таврида Электрик МСК» (ООО «Таврида Электрик МСК»), г. Москва

	МП-242-1696- 2013		Общество с ограниченной ответственностью «Дрегер» (ООО «Дрегер»), г. Москва	ФГУП «ВНИИМ им. Д.И.Менделеева», г. Санкт-Петербург
	ЛГФИ.407219.0 09-30 МИ		Акционерное общество «Арзамасский приборостроитель ный завод имени П.И. Пландина» (АО «АПЗ»), Нижегородская обл., г. Арзамас	ФГБУ «ВНИИМС», г. Москва
	МП-475-310556- 2023		Общество с ограниченной ответственностью «Таврида Электрик МСК» (ООО «Таврида Электрик МСК»), г. Москва	Западно -Сибирский филиал ФГУП «ВНИИФТРИ», г. Новосибирск

---

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» августа 2024 г. № 1825

Регистрационный № 55623-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи измерительные с интеллектуальными сенсорными модулями серий А200, А300, В300 и С300

Назначение средства измерений

Преобразователи измерительные с интеллектуальными сенсорными модулями серий А200, А300, В300 и С300 предназначены для измерений и передачи в цифровой форме результатов измерений:

• - объемной доли кислорода (O2), водорода (H2), диоксида углерода (CO2);

• - массовой концентрации оксида углерода (СО), сероводорода (H2S), хлористого водорода (HCl), аммиака (NH3), хлора (Cl2), диоксида азота (NO2), диоксида серы (SO2), фосгена (COCl2), синильной кислоты (HCN), фосфина (PH3), паров органических веществ;

• - довзрывоопасных концентраций горючих газов и паров.

Описание средства измерений

Преобразователи измерительные с интеллектуальными сенсорными модулями серий А200, А300, В300 и С300 (далее - ИП) представляют собой автоматические одноканальные измерительные приборы непрерывного действия.

Принцип действия:

• - ИП объемной доли водорода, кислорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлористого водорода, аммиака, хлора, фосгена, синильной кислоты, фосфина - электрохимический (ЭХ),

• - ИП довзрывоопасных концентраций горючих газов и паров - термокаталитический (ТК) или оптико-абсорбционный (ОА);

• - ИП массовой концентраций паров органических веществ - фотоионизационный (ФИ);

• - ИП объёмной доли диоксида углерода - оптико-абсорбционный (ОА);

Конструктивно ИП выполнены одноблочными в пластиковом или металлическом корпусе и состоят из следующих модулей:

• - модуль сенсорный интеллектуальный ИСМ-4Т (ИСМ);

• - модуль вторичный.

ИП исполнений:

• - А200   А221, А300   А330, В300 ...В330 имеют аналоговый выходной сигнал от 4

до 20 мА,

• - С300 .  С330 имеют аналоговый выходной сигнал от 4 до 20 мА и дискретные

выходные сигналы ("порог 1", "порог 2", "отказ").

ИП всех исполнений имеют светодиод, сигнализирующий о режимах работы («норма», «порог 1", "порог 2", "отказ").

Обозначения, наименования ИП, диапазоны измерений и маркировка взрывозащиты приведены в таблице 1.

Способ забора пробы - диффузионный.

Обозначения, наименования ИП, диапазоны измерений и маркировка взрывозащиты приведены в таблице 1.

Таблица 1 - Исполнения ИП

Наименование преобразователя измерительного	Наименование установленной ИСМ	Измеряемый газ	Диапазон измерений
А200	ИСМ-Н281.0	Сероводород	от 0 до 20 мг/мЗ
А201	ИСМ-Н2S2.0	Сероводород	от 0 до 50 мг/мЗ
А203	ИСМ-ЫН3 1.0	Аммиак	от 0 до 100 мг/мЗ
А204	ИСМ-ЫН3 2.0	Аммиак	от 0 до 2000 мг/мЗ
А205	ИСМ-ЫН3 3.0	Аммиак	от 0 до 600 мг/мЗ
А206	ИСМ-ЫН3 4.0	Аммиак	от 0 до 200 мг/мЗ
А207	ИСМ-С12 1.0	Хлор	от 0 до 6 мг/мЗ
А208	ИСМ-С12 2.0	Хлор	от 0 до 50 мг/мЗ
А209	ИСМ-С12 3.0	Хлор	от 0 до 30 мг/мЗ
А210	ИСМ-HCl 1.0	Хлористый водород	от 0 до 10 мг/мЗ
А211	ИСМ-СО 1.0	Оксид углерода	от 0 до 100 мг/мЗ
А212	ИСМ-СО 2.0	Оксид углерода	от 0 до 1000 мг/мЗ
А213	ИСМ-NO2 1.0	Диоксид азота	от 0 до 20 мг/мЗ
А214	ИСМ-NO2 2.0	Диоксид азота	от 0 до 50 мг/мЗ
А215	ИСМ-SO2 1.0	Диоксид серы	от 0 до 35 мг/мЗ
А216	ИСМ-SO2 2.0	Диоксид серы	от 0 до 100 мг/мЗ
А217	ИСМ-СОСL2 1.0	Фосген	от 0 до 5 мг/мЗ
А218	ИСМ-НСN 1.0	Синильная кислота	от 0 до 15 мг/мЗ
А219	ИСМ-О2	Кислород	от 0 до 30 % (об.)
А220	ИСМ-Н2	Водород	от 0 до 2 % (об.)
А221	ИСМ-РНЗ 1.0	Фосфин	от 0 до 10 мг/мЗ
А300	ИСМ-Н281.0	Сероводород	от 0 до 20 мг/мЗ
А301	ИСМ-Н2S2.0	Сероводород	от 0 до 50 мг/мЗ
А303	ИСМ-ЫНЗ 1.0	Аммиак	от 0 до 100 мг/мЗ
А304	ИСМ-ЫНЗ 2.0	Аммиак	от 0 до 2000 мг/мЗ
А305	ИСМ-ЫНЗ 3.0	Аммиак	от 0 до 600 мг/мЗ
А306	ИСМ-ЫНЗ 4.0	Аммиак	от 0 до 200 мг/мЗ
А307	ИСМ-С12 1.0	Хлор	от 0 до 6 мг/мЗ
А308	ИСМ-С12 2.0	Хлор	от 0 до 50 мг/мЗ
А309	ИСМ-С12 З.0	Хлор	от 0 до 30 мг/мЗ
А310	ИСМ-НС1 1.0	Хлористый водород	от 0 до 10 мг/мЗ
А311	ИСМ-СО 1.0	Оксид углерода	от 0 до 100 мг/мЗ
А312	ИСМ-СО 2.0	Оксид углерода	от 0 до 1000 мг/мЗ
А313	ИСМ-ЫО2 1.0	Диоксид азота	от 0 до 20 мг/мЗ
А314	ИСМ-ЫО2 2.0	Диоксид азота	от 0 до 50 мг/мЗ
А315	ИСМ-SO2 1.0	Диоксид серы	от 0 до 35 мг/мЗ
А316	ИСМ-SO2 2.0	Диоксид серы	от 0 до 100 мг/мЗ
А317	ИСМ-СОСL2 1.0	Фосген	от 0 до 5 мг/мЗ
А318	ИСМ-НСЫ 1.0	Синильная кислота	от 0 до 15 мг/мЗ
А319	ИСМ-О2	Кислород	от 0 до 30 % (об.)
А320	ИСМ-Н2	Водород	от 0 до 2 % (об.)
А324	ИСМ-СпНт-tk	Горючие газы и пары	от 0 до 50 % НКПР

Наименование преобразователя измерительного	Наименование установленной ИСМ	Измеряемый газ	Диапазон измерений
А325	ИСМ-РНЗ 1.0	Фосфин	от 0 до 10 мг/мЗ
А326	ИСМ-CnHm-oa	Горючие газы и пары	от 0 до 100 % НКПР
А327	ИСМ-PID 1.0	Органич. в-ва	от 0 до 20 мг/мЗ
А328	ИСМ-PID 2.0	Органич. в-ва	от 0 до 200 мг/мЗ
А329	ИСМ-PID 3.0	Органич. в-ва	от 0 до 2000 мг/мЗ
А330	ИСМ-СО2	Диоксид углерода	от 0 до 5 % (об.)
B300	ИСМ-Н281.0	Сероводород	от 0 до 20 мг/мЗ
B301	ИСМ-Н2S2.0	Сероводород	от 0 до 50 мг/мЗ
B303	ИСМ-ЫНЗ 1.0	Аммиак	от 0 до 100 мг/мЗ
B304	ИСМ-ЫНЗ 2.0	Аммиак	от 0 до 2000 мг/мЗ
B305	ИСМ-ЫНЗ 3.0	Аммиак	от 0 до 600 мг/мЗ
B306	ИСМ-ЫНЗ 4.0	Аммиак	от 0 до 200 мг/мЗ
B307	ИСМ-С12 1.0	Хлор	от 0 до 6 мг/мЗ
B308	ИСМ-С12 2.0	Хлор	от 0 до 50 мг/мЗ
B309	ИСМ-С12 З.0	Хлор	от 0 до 30 мг/мЗ
B310	ИСМ-НС1 1.0	Хлористый водород	от 0 до 10 мг/мЗ
B311	ИСМ-СО 1.0	Оксид углерода	от 0 до 100 мг/мЗ
B312	ИСМ-СО 2.0	Оксид углерода	от 0 до 1000 мг/мЗ
B313	ИСМ-ЫО2 1.0	Диоксид азота	от 0 до 20 мг/мЗ
B314	ИСМ-ЫО2 2.0	Диоксид азота	от 0 до 50 мг/мЗ
B315	ИСМ-SO2 1.0	Диоксид серы	от 0 до 35 мг/мЗ
B316	ИСМ-SO2 2.0	Диоксид серы	от 0 до 100 мг/мЗ
B317	ИСМ-СОСL2 1.0	Фосген	от 0 до 5 мг/мЗ
B318	ИСМ-НСЫ 1.0	Синильная кислота	от 0 до 15 мг/мЗ
B319	ИСМ-О2	Кислород	от 0 до 30 % (об.)
B320	ИСМ-Н2	Водород	от 0 до 2 % (об.)
B324	ИСМ-СпНт-tk	Горючие газы и пары	от 0 до 50 % НКПР
B325	ИСМ-РНЗ 1.0	Фосфин	от 0 до 10 мг/мЗ
B326	ИСМ-СпНт-оа	Горючие газы и пары	от 0 до 100 % НКПР
B327	ИСМ-PID 1.0	Органич. в-ва	от 0 до 20 мг/мЗ
B328	ИСМ-PID 2.0	Органич. в-ва	от 0 до 200 мг/мЗ
B329	ИСМ-PID З.0	Органич. в-ва	от 0 до 2000 мг/мЗ
B330	ИСМ-СО2	Диоксид углерода	от 0 до 5 % (об.)
C300	ИСМ-Н2S1.0	Сероводород	от 0 до 20 мг/мЗ
C301	ИСМ-Н2S2.0	Сероводород	от 0 до 50 мг/мЗ
C303	ИСМ-ЫНЗ 1.0	Аммиак	от 0 до 100 мг/мЗ
C304	ИСМ-ЫНЗ 2.0	Аммиак	от 0 до 2000 мг/мЗ
C305	ИСМ-ЫНЗ З.0	Аммиак	от 0 до 600 мг/мЗ
C306	ИСМ-ЫНЗ 4.0	Аммиак	от 0 до 200 мг/мЗ
C307	ИСМ-С12 1.0	Хлор	от 0 до 6 мг/мЗ
C308	ИСМ-С12 2.0	Хлор	от 0 до 50 мг/мЗ
C309	ИСМ-С12 З.0	Хлор	от 0 до 30 мг/мЗ
C310	ИСМ-НС1 1.0	Хлористый водород	от 0 до 10 мг/мЗ
C311	ИСМ-СО 1.0	Оксид углерода	от 0 до 100 мг/мЗ
C312	ИСМ-СО 2.0	Оксид углерода	от 0 до 1000 мг/мЗ
C313	ИСМ-ЫО2 1.0	Диоксид азота	от 0 до 20 мг/мЗ

Наименование преобразователя измерительного	Наименование установленной ИСМ	Измеряемый газ	Диапазон измерений
C314	ИСМ-NO2 2.0	Диоксид азота	от 0 до 50 мг/м3
C315	ИСМ-SO2 1.0	Диоксид серы	от 0 до 35 мг/м3
C316	ИСМ-SO2 2.0	Диоксид серы	от 0 до 100 мг/м3
C317	ИСМ-СОСL2 1.0	Фосген	от 0 до 5 мг/м3
C318	ИСМ-HCN 1.0	Синильная кислота	от 0 до 15 мг/м3
C319	ИСМ-О2	Кислород	от 0 до 30 % (об.)
C320	ИСМ-Н2	Водород	от 0 до 2 % (об.)
C324	ИСМ-CnHm-tk	Горючие газы и пары	от 0 до 50 % НКПР
С325	ИСМ-РНЗ 1.0	Фосфин	от 0 до 10 мг/м3
С326	ИСМ-CnHm-oa	Горючие газы и пары	от 0 до 100 % НКПР
С327	ИСМ-PID 1.0	Органич. в-ва	от 0 до 20 мг/м3
С328	ИСМ-PID 2.0	Органич. в-ва	от 0 до 200 мг/м3
С329	ИСМ-PID 3.0	Органич. в-ва	от 0 до 2000 мг/м3
С330	ИСМ-СО2	Диоксид углерода	от 0 до 5 % (об.)

В соответствии с ГОСТ Р 52931-2008 ИП является взрывозащищенным электрическим изделием третьего порядка, предназначенным для информационной связи с другими изделиями.

По устойчивости к воздействию климатических факторов ИП соответствуют исполнению Д3 по ГОСТ Р 52931-2008.

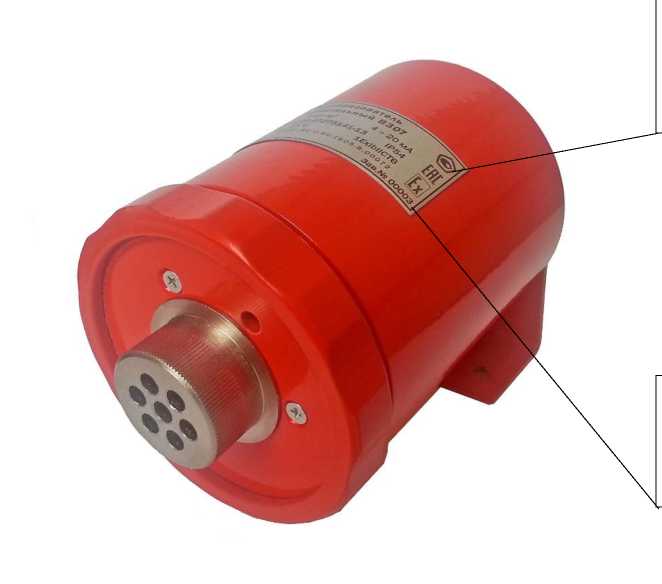

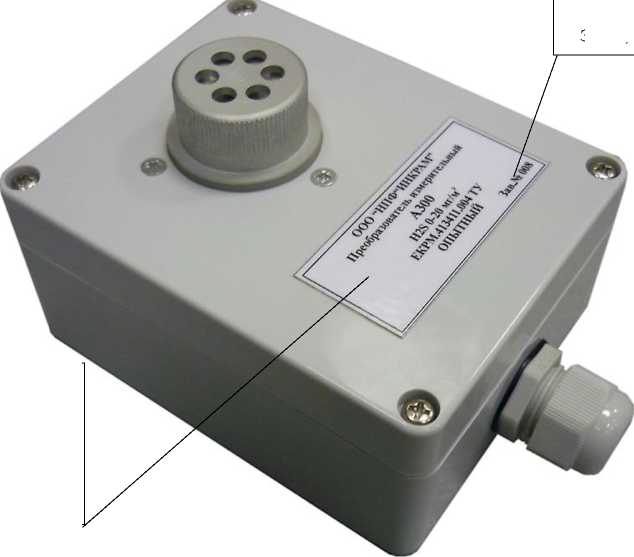

Общий вид ИП представлен на рисунках 1 и 2.

Конструкцией ИП не предусмотрена пломбировка от несанкционированного доступа.

Заводской номер ИП наносится на табличку, расположенную на передней панели (для серий А200, А300) или на боковой панели (для серий В300, С300), в виде цифрового обозначения типографским методом. Место нанесение заводского номера представлено на рисунках 1 и 2.

Нанесение знака поверки на средство измерений не предусмотрено.

изготовителем специально для решения задач измерения компонентов в воздухе рабочей зоны.

Программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

ПО ИП имеет следующую структуру:

• - модуль приема и обработки цифровых данных от ИСМ;

• - модуль расчета выходного тока;

• - модуль управления светодиодами и звуковым сигнализатором;

• - модуль управления реле;

• - модуль хранения констант.

ПО ИП выполняет следующие функции:

• - прием и обработку измерительной информации от ИСМ;

• - формирование выходного аналогового (все исполнения) и дискретных (только

исполнения С300   С330);

• - диагностика состояния аппаратной части ИП.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	inkram smc
Номер версии (идентификационный номер) ПО	v.1.0.1.11
Цифровой идентификатор ПО	7b846451fd6910f6fOf21c41bfc82188
Алгоритм расчета цифрового идентификатора ПО	MD5
Примечание - Номер версии ПО должен быть не ниже указанного в таблице

Влияние встроенного программного обеспечения ИП учтено при нормировании метрологических характеристик.

ИП имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты «высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 3 - Диапазоны измерений и пределы допускаемой основной абсолютной погрешности

ИП

Обозначение установленной ИСМ-4Т(ИСМ)	Единица измерений	Диапазон показаний	Диапазон измерений	Пределы допускаемой основной абсолютной погрешности (Лд)	Цена единицы наимень шего разряда
ИСМ-CnHm-tk 1	% НКПР	от 0 до 60	от 0 до 50	±5	0,1
ИСМ-CnHm-oa 2		от 0 до 100	от 0 до 50 включ.	±5	1
			св. 50 до 100	±(5 + 0,1 (Свх-50))
ИСМ-О2	объемна я доля, %	от 0 до 30	от 0 до 30	±0,9	0,1
ИСМ-Н2		от 0 до 2	от 0 до 2	±0,2	0,1
ИСМ-СО2		от 0 до 5	от 0 до 5	±(0,1+0,15Свх)	0,1
ИСМ-СО 1.0	мг/м3	от 0 до 100	от 0 до 20 включ.	±4	0,1
			св. 20 до 100	±(4 + 0,2(Свх-20))
ИСМ-СО 2.0 3)	мг/м3	от 0 до 1000	от 0 до 200 включ.	±40	1
			св. 200 до 1000	±(40 + 0,2(Свх-200))
ИСМ-С12 1.0	мг/м3	от 0 до 6	от 0 до 1 включ.	±0,2	0,1
			св. 1 до 6	±(0,2 + 0,2(Свх-1))
ИСМ-С12 2.0 3)	мг/м3	от 0 до 50	от 0 до 10 включ.	±2	0.1
			св. 10 до 50	±(2 + 0,2(Свх-10))
ИСМ-С12 3.0 3)	мг/м3	от 0 до 30	от 0 до 6 включ.	±1,2	0,1
			св. 6 до 30	±(1,2 + 0,2(Свх-6))
ИСМ-ЫН3 1.0	мг/м3	от 0 до 100	от 0 до 20 включ.	±4	0,1
			св. 20 до 100	±(4 + 0,2(Свх-20))
ИСМ-ЫН3 2.0 3)	мг/м3	от 0 до 2000	от 0 до 400 включ.	±80	1
			св. 400 до 2000	±(80 + 0,2(Свх-400))
ИСМ-ЫН3 3.0 3)	мг/м3	от 0 до 600	от 0 до 120 включ.	±20	1
			св. 120 до 600	±(20+0,2(Свх-120))
ИСМ-ЫН3 4.0	мг/м3	от 0 до 200	от 0 до 20 включ.	±5	0,1
			св. 20 до 200	±(5 + 0,20(Свх-20))
ИСМ-Н2S 1.0	мг/м3	от 0 до 20	от 0 до 3 включ.	±0,6	0,1
			св. 3 до 20	±(0,6 + 0,2(Свх-3))
ИСМ-Н2S 2.0	мг/м3	от 0 до 50	от 0 до 10 включ.	±2	0,1
			св. 10 до 50	±(2 + 0,2(Свх-10))

Обозначение установленной ИСМ-4Т(ИСМ)	Единица измерений	Диапазон показаний	Диапазон измерений	Пределы допускаемой основной абсолютной погрешности (Лд)	Цена единицы наимень шего разряда
ИСМ-HCl 1.0	мг/м3	от 0 до 10	от 0 до 3 включ.	±1	О,1
			св. 3 до 10	±(1 + 0,2(Свх-3))
ИСМ-NO2 1.0	мг/м3	от 0 до 20	от 0 до 5 включ.	+1	О,1
			св. 3 до 20	±(1 + 0,2(Свх-5))
ИСМ-NO2 2.0	мг/м3	от 0 до 50	от 0 до 10 включ.	+2	О,1
			св. 10 до 50	±(2 + 0,2(Свх-10))
ИСМ-SO2 1.0	мг/м3	от 0 до 35	от 0 до 6 включ.	+1,2	О,1
			св. 6 до 35	±(1,2 + 0,2(Свх-6))
ИСМ-SO2 2.0 1 2 3	мг/м3	от 0 до 100	от 0 до 20 включ.	+4	О,1
			св. 20 до 100	±(4 + 0,2(Свх-20))
ИСМ-СОСL2 1.0 3	мг/м3	от 0 до 15	от 0 до 1 включ.	+0,3	О,1
			св. 1 до 5	±(О,3 + 0,25(Свх-1))
ИСМ-НСN 1.0	мг/м3	от 0 до 30	от 0 до 3 включ.	±О,6	О,1
			св. 3 до 15	±(0,6 + 0,25(Свх-3))
ИСМ-PH3 1.0 3	мг/м3	от 0 до 10	от 0 до 2 включ.	±0,4	О,1
			св. 2 до 10	±(0,4 + 0,2(Свх-2))
ИСМ-PID 1.0 4	мг/м3	от 0 до 20	от 0 до 20	±(0,5+0,2Свх)	О,1
ИСМ-PID 2.0 5	мг/м3	от 0 до 200	от 0 до 200	±(5+0,2Свх)	1
ИСМ-PID 3.0 6	мг/м3	от 0 до 2000	от 0 до 2000	±(10+0,2Свх)	1

Пределы допускаемой вариации выходного сигнала ИП, в долях от пределов допускаемой основной погрешности: 0,5_______________________________________________________________

Нормальные условия измерений:

• - диапазон температуры окружающей среды от +15 ^oC до +25 ^oC;

• - диапазон относительной влажности окружающей среды от 30 % до 80 %;

- диапазон атмосферного давления от 84,4 до 106,7 кПа.

• ³⁾ Не применяется для контроля ПДК в воздухе рабочей зоны, только для аварийных ситуаций;

• ⁴⁾ Градуировка ИП с установленной ИСМ-PID 1.0 может проводиться индивидуально следующим компонентам: винилхлорид, метилмеркаптан, этилмеркаптан, фенол, сероуглерод;

• ⁵⁾ Градуировка ИП с установленной ИСМ-PID 2.0 может проводиться индивидуально следующим компонентам: изобутилен, бензол, бутанол, о-ксилол;

• ⁶⁾ Градуировка ИП с установленной ИСМ-PID 3.0 может проводиться индивидуально следующим компонентам: толуол, гексан, этанол.

  по

  по

  по

Свх - значение содержания определяемого компонента на входе ИП, объемная доля, %, массовая концентрация, мг/м³, довзрывоопасная концентрация, % НКПР.

Таблица 4 - Пороги срабатывания сигнализации, установленные в И				ИП
Наименование установленной ИСМ	Единица физической величины	Значение порога* срабатывания сигнализации устанавливаемого при выпуске		Диапазон установки порога срабатывания сигнализации
		«ПОРОГ 1»	«ПОРОГ 2»	«ПОРОГ 1»	«ПОРОГ 2»
ИСМ-CnHm-tk (по метану)		10	20	от 10 до 20	от 20 до 45
ИСМ-CnHm-tk (для суммарных углеводородов)	% НКПР	7	12
ИСМ-CnHm-oa (по метану, бутану, пропану, гексану)		10	20	от 10 до 20	от 20 до 90
ИСМ-О2	объемная	23,0 (на повышение)	19 (на принижение)	от 21 до 30	от 10 до 21
ИСМ-Н2	доля, %	0,4	0,8	от 0,4 до 1,0	от 1,0 до 1,8
ИСМ-СО2		1,2	4,5	от 0,3 до 2,5	от 2,5 до 4,8
ИСМ-СО 1.0		20	90	от 10 до 50	от 50 до 90
ИСМ-СО 2.0		200	600	от 100 до 500	от 500 до 900
ИСМ-С12 1.0		1	5	от 0,5 до 2,5	от 2,5 до 5
ИСМ-С12 2.0		5	20	от 5 до 25	от 25 до 45
ИСМ-С12 3.0		3	10	от 2,5 до 15	от 15 до 27
ИСМ-ЫН3 1.0		20	60	от 10 до 50	от 50 до 90
ИСМ-ЫН3 2.0	мг/м3	200	500	от 160 до 400	от 400 до 1800
ИСМ-ЫН3 3.0		60	500	от 40 до 300	от 300 до 550
ИСМ-ЫН3 4.0		20	100	от 10 до 110	от 110 до 190
ИСМ-Н2S 1.0		3	10	от 1,5 до 10	от 10 до 18
ИСМ-Н2S 2.0		10	20	от 5 до 25	от 25 до 45
ИСМ-HCl 1.0		5	9	от 3 до 6	от 6 до 9

Наименование установленной ИСМ	Единица физической величины	Значение порога* срабатывания сигнализации устанавливаемого при выпуске		Диапазон установки порога срабатывания сигнализации
		«ПОРОГ 1»	«ПОРОГ 2»	«ПОРОГ 1»	«ПОРОГ 2»
ИСМ-NO2 1.0		5	15	от 2 до 10	от 10 до 18
ИСМ-NO2 2.0		5	25	от 4 до 25	от 25 до 45
ИСМ-SO2 1.0		10	30	от 4 до 15	от 15 до 30
ИСМ-SO2 2.0		30	90	от 10 до 50	от 50 до 90
ИСМ-СОСL2 1.0		1,5	4,5	от 0,6 до 2,5	от 2,5 до 4,7
ИСМ-HCN 1.0		3	10	от 1,5 до 8	от 8 до 14
ИСМ-РНЗ 1.0		2	5	от 1 до 5	от 5 до 9
ИСМ-PID 1.0 (по винилхлориду)		5	15	от 2 до 10	от 10 до 18
ИСМ-PID 1.0 (по метилмеркаптану)		3	10	от 2 до 11	от 11 до 18
ИСМ-PID 1.0 (по этилмеркаптану)		3	10	от 2 до 11	от 11 до 18
ИСМ-PID 1.0 (по фенолу)	мг/м3	3	10	от 2 до 11	от 11 до 18
ИСМ-PID 1.0 (по сероуглероду)		10	15	от 2 до 11	от 11 до 18
ИСМ-PID 2.0 (по изобутилену)		100	150	от 20 до 110	от 110 до 190
ИСМ-PID 2.0 (по бензолу)		15	45	от 10 до 40	от 40 до 190
ИСМ-PID 2.0 (по бутанолу)		30	90	от 20 до 80	от 80 до 190
ИСМ-PID 2.0 (по о-ксилолу)		50	150	от 20 до 100	от 100 до 190
ИСМ-PID 3.0 (по толуолу)		150	450	от 50 до 400	от 400 до 1800
ИСМ-PID 3.0 (по гексану)		300	900	от 100 до 800	от 800 до 1800
ИСМ-PID 3.0 (по этанолу)		1000	1500	от 400 до 1000	от 1000 до 1800

*) По требованию Заказчика могут быть установлены другие значения порогов срабатывания сигнализации, но в пределах диапазона установки порогов срабатывания сигнализации.

Таблица 5 - Пределы допускаемой дополнительной погрешности ИП при изменении температуры окружающей и контролируемой сред в рабочих условиях эксплуатации от температуры, при которой определялась основная погрешность

Наименование установленной ИСМ	Пределы допускаемой дополнительной погрешности от изменения температуры в долях от пределов допускаемой основной абсолютной погрешности
ИСМ-CnHm-tk	1
ИСМ-CnHm-oa	1,7
ИСМ-О2	0,2 на каждые 10°С

Наименование установленной ИСМ	Пределы допускаемой дополнительной погрешности от изменения температуры в долях от пределов допускаемой основной абсолютной погрешности
ИСМ-СО2	0,5
ИСМ-(CО 1.0, CО 2.0)	0,4 на каждые 10°С
ИСМ-(С1 1.0, Cl 2.0, Cl 3.0)
ИСМ-(ыН3 1.0 - NH3 4.0)
ИСМ-(Н281.0, Н2S2.0)
ИСМ-HCl 1.0
ИСМ-(NO2 1.0, NO2 2.0)
ИСМ-(SO2 1.0, SO2 2.0)
ИСМ-СОСL2 1.0
ИСМ-НСN 1.0
ИСМ-РНЗ 1.0
ИСМ-Н2
ИСМ-PID 1.0	0,4 на каждые 10°С
ИСМ-PID 2.0
ИСМ-PID 3.0

Таблица 6 - Пределы допускаемой дополнительной погрешности ИП от изменения атмосферного давления в рабочих условиях эксплуатации от номинального значения давления 100 кПа

Наименование установленной ИСМ	Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в долях от пределов допускаемой основной абсолютной погрешности
ИСМ-CnHm-tk	1
ИСМ-CnHm-oa	1
ИСМ-О2	0,2 на каждые 10 кПа
ИСМ-СО2	1
ИСМ-(CО 1.0, СО2.0)	0,2 на каждые 3,3 кПа
ИСМ-(С12 1.0, C12 2.0, C12 3.0)	0,2 на каждые 3,3 кПа
ИСМ-(NH3 1.0 - NH3 4.0)
ИСМ-(н281.0, Н2S2.0)
ИСМ-HCl 1.0
ИCM-(NO2 1.0, NO2 2.0)
ИCM-(SO2 1.0, SO2 2.0)
ИCM-CОCL2 1.0
ИCM-НCN 1.0
ИСМ-РНЗ 1.0
ИСМ-Н2
ИСМ-PID 1.0	1
ИСМ-PID 2.0
ИСМ-PID 3.0

Таблица 7 - Пределы допускаемой дополнительной погрешности ИП при изменении относительной влажности в рабочих условиях эксплуатации от номинального значения относительной влажности 65% при температуре 25°С

Наименование установленной ИСМ	Пределы допускаемой дополнительной погрешности от изменения относительной влажности в долях от пределов допускаемой основной абсолютной погрешности
ИСМ-CnHm-tk	1,4
ИСМ-CnHm-oa	1
ИСМ-О2	0,2 на каждые 10 %
ИСМ-СО2	1
ИСМ-(СО 1.0, СО2.0)	0,2 на каждые 10 %
ИСМ-(С1 1.0, Cl 2.0, Cl 3.0)
ИСМ-(ыНЗ 1.0 - NH3 4.0)
ИСМ-(Н281.0, H2S2.0)
ИСМ-HCl 1.0	1 на каждые 10 %
ИСМ-(NO2 1.0, NO2 2.0)	0,2 на каждые 10 %
ИСМ-(SO2 1.0, SO2 2.0)
ИСМ-СОСL2 1.0	0,5 на каждые 10 %
ИСМ-HCN 1.0
ИСМ-РНЗ 1.0	0,5 на каждые 10 %
ИСМ-Н2
ИСМ-PID 1.0	0,1
ИСМ-PID 2.0
ИСМ-PID 3.0

Таблица 8 - Содержание неизмеряемых компонентов и пределы допускаемой суммарной дополнительной погрешности от воздействия неизмеряемых компонентов

Наименование ИСМ	Содержание неизмеряемых компонентов
	ЫНз, мг/мЗ	CO, мг/м3	H2S, мг/м3	C12, мг/м3	Н2	NO, мг/м3	NO2, мг/м3	SO2, мг/м3	СН4, % (об.)
ИСМ-ЫНЗ 1.0	-	500	3	1	2 % (об.)	5	20	5	4,4
ИСМ-ЫНЗ 2.0	-	1000	50	1	2 % (об.)	100	400	20	4,4
ИСМ-ЫНЗ 3.0	-	500	10	5	2 % (об.)	10	100	10	4,4
ИСМ-ЫНЗ 4.0	-	1000	20	5	2 % (об.)	30	60	30	4,4
ИСМ-СО 1.0	1000	-	10	5	25 млн-1	100	100	10	4,4
ИСМ-СО 2.0	1000	-	50	30	120 млн-1	300	300	50	4,4
ИСМ-H2S 1.0	60	500	-	3	500 млн-1	200	100	3	4,4
ИСМ-H2S 2.0	180	1000	-	10	>500 млн-1	500	300	6	4,4
ИСМ-С1 1.0	5	100	2,5	-	0,4 % (об.)	2	0,5	5	4,4
ИСМ-С1 2.0	10	500	10	-	0,4 % (об.)	20	5	10	4,4
ИСМ-С1 З.0	6	300	6	-	0,4 % (об.)	12	3	6	4,4
ИСМ-Н2	100	500	20	1		100	100	100	4,4
ИСМ-ЫО2 1.0	30	100	5	1	1 % (об.)	100	-	5	4,4
ИСМ-ЫО2 2.0	100	300	15	3	1 % (об.)	300	-	15	4.4
ИСМ-02	-	-	-	-	1 % (об.)	-	-	-	1,0
ИСМ-SO2 1.0	60	100	3	1	0,4 % (об.)	200	100	-	4,4
ИСМ-SO2 2.0	180	300	6	1	0,4 % (об.)	500	300	-	4.4
ИСМ-НСЫ 1.0	10	100	3	80	0,4 % (об.)	100	8	3	4,4
ИСМ-СОС12 1.0	1,0	60	0,05	0,5	0,4 % (об.)	0,5	50	0,1	4,4

Наименование ИСМ	Содержание неизмеряемых компонентов
	NH3, мг/м3	CO, мг/м3	H2S, мг/м3	Cl2, мг/м3	Н2	NO, мг/м3	NO2, мг/м3	SO2, мг/м3	СН4, % (об.)
ИСМ-HCl 1.0	10	60	3	3	0,4 % (об.)	2	1	1	4,4
ИСМ-РНЗ 1.0	20	100	1,0	1,0	0,4 % (об.)	0,5	1,0	2,0	4,4
ИСМ-CnHm-tk	1500	100	(1)	(1)	0,05 % (об.)	50	50	1)	-
ИСМ-CnHm-oa	1500	100	50	50	1 % (об.)	500	400	100	-
ИСМ-СО2	1500	100	50	50	1 % (об.)	500	400	100	2,2
ИСМ-PID 1.0	1,0	- 2)	0,5	- 2)	- 2)	1,5	3,0	- 2)	- 2)
ИСМ-PID 2.0	15	- 2)	10	- 2)	- 2)	20	50	- 2)	- 2)
ИСМ-PID 3.0	120	- 2)	8	- 2)	- 2)	15	40	- 2)	- 2)

Пределы допускаемой суммарной дополнительной погрешности от воздействия неизмеряемых компонентов, содержания которых приведены в таблице 8, в долях от основной абсолютной погрешности в начальной точке диапазона измерений: ±1,0

• ¹⁾ Чувствительность ИСМ необратимо уменьшается до 20% от начальной при воздействии в течение 8 ч: [H2S]=10 мг/м³; [SO2]=20 мг/м³; [CL2]=1 мг/м³;

• ²⁾ ИСМ-PID 1.0, ИСМ-PID 2.0, ИСМ-PID 3.0 не обладают чувствительностью к перечисленным газам, т.к. значение потенциала ионизации этих газов больше 10,6 эВ.

выходного сигнала T0,9 без

запаздывания.

Таблица 9 - Время

Наименование установленной ИСМ	Время установления выходного сигнала T0,9, C
ИСМ-CnHm-tk	15
ИСМ-CnHm-oa	30
ИСМ-О2
ИСМ-CO2
ИСМ-(СО 1.0, СО2.0)	45
ИСМ-(C12 1.0, Cl2 2.0, Cl2 3.0)
ИСМ-(NH3 1.0 - NH3 4.0)
ИСМ-(Н2S1.0, H2S2.0)
ИСМ-HCl 1.0	120
ИСМ-(NO2 1.0, NO2 2.0)	45
ИСМ-(SO2 1.0, SO2 2.0)
ИСМ-СОСL2 1.0	120
ИСМ-НСN 1.0	60
ИСМ-PH3 1.0
ИСМ-Н2	45
ИСМ-PID 1.0	30
ИСМ-PID 2.0
ИСМ-PID 3.0

Таблица 10 -

питания

Исполнение ИП	Диапазон напряжения питания (ипит), В	Ток потребления, не более, мА	Тип подключения
А200-А221	от 12 до 24	25 (при ипит=12В) 25(при ипит=24 В)	Двухпроводное
А300-А320, А325	от 10 до 24	35(при ипит=10 В) 35 (при ипит=24В)	Трехпроводное

Исполнение ИП	Диапазон напряжения питания (Unит), В	Ток потребления, не более, мА	Тип подключения
А324	от 10 до 24	80 (при Unит= 10 В) 40 (при Unит= 24В)	Трехпроводное
А326	от 10 до 24	25 (при Unит= 10 В) 20 (при Unит= 24В)	Трехпроводное
А327-А329	от 10 до 24	40 (при Unит= 10 В) 20 (при Unит= 24В)	Трехпроводное
А330	от 10 до 24	80 (при Unит= 10 В) 40 (при Uпит= 24В)	Трехпроводное
В300-В320, B325	от 10 до 24	40 (при Uпит= 10В) 30 (при Uпит= 24В)	Трёхпроводное
B324	от 10 до 24	60 (при Uпит= 10В) 40 (при Uпит= 24В)	Трёхпроводное
В326	от 10 до 24	30 (при Uпит= 10В) 20 (при Uпит= 24в)	Трёхпроводное
B327-B329	от 10 до 24	40 (при Uпит= 10В) 30 (при Uпит= 24в)	Трёхпроводное
B330	от 10 до 24	80 (при Uпит= 10В) 50 (при Uпит= 24в)	Трёхпроводное
C300-C320, С325	от 10 до 24	40 (при Uпит= 10В) 30 (при Uпит= 24в)	Трёхпроводное
C324	от 10 до 24	60 (при Uпит= 10В) 40 (при Uпит= 24в)	Трёхпроводное
C326	от 10 до 24	30 (при Uпит= 10В) 20 (при Uпит= 24в)	Трёхпроводное
C327-C329	от 10 до 24	40 (при Uпит= 10В) 30 (при Uпит= 24в)	Трёхпроводное
C330	от 10 до 24	80 (при Uпит= 10В) 50 (при Uпит= 24В)	Трёхпроводное

Таблица 11 - Технические

Наименование характеристики	Значение
Интервал времени с момента включения до выхода	5
в режим измерений (время прогрева), мин, не более
Интервал времени работы ИП без корректировки показаний,
месяцев, не более	6
Габаритные размеры, мм, не более
ИП исполнений А200 .. А221, А300 .. А330
- длина	150
- ширина	130
- высота	90
ИП исполнения В300 .В330
- длина	150
- ширина	85
- высота	95
ИП исполнения С300.С330
- длина	150
- ширина	85

Наименование характеристики	Значение
- высота	95
Масса, кг, не более	О,75
Преобразователи выполнены во взрывозащищенном исполнении, маркировка взрывозащиты: А200 _ А221	1Ex ib IIC T4 Gb или Ех ib IIIC Т1З5ОС Db
А300 _ А330, В300 .^В330, СЗОО^СЗЗО	1Ex ib IIC T4 Gb или 1Ex ib IIB T4 Gb или 1Ех d ib IIB T4 Gb или Ех ib IIIC Т1З5ОС Db
Степень защиты от внешних воздействий по ГОСТ 14254-2015 А200 _ А221, А300 _ А330 В300 В330, СЗОО^СЗЗО	IP65 IP67
Средняя наработка на отказ в условиях эксплуатации (с учетом технического обслуживания), ч	4О ООО
Средний срок службы сенсоров, лет ЭХ (кроме кислорода) ЭХ (кислород) ТК (горючие газы и пары) ОА (горючие газы и пары, диоксид углерода) PID	1 2 1 5 5
Условия эксплуатации - диапазон атмосферного давления, кПа - диапазоны температуры и относительной влажности окружающей и анализируемой сред	от 80 до 120 см. таблицу 11

Таблица 12 - Диапазоны температуры и относительной влажности окружающей и анализируемой сред

Наименование ИП	Диапазон температур, °С	Диапазон относительной влажности, %, при температуре 25 С
А200, А201	от -40 до +45	от 15 до 90 (без конденсации)
А203-А209	от -40 до +45	от 20 до 98 (без конденсации)
А211-А216, А220	от -40 до +45	от 20 до 90 (без конденсации)
А210, А217, А218, А221	от -30 до +45	от 15 до 90 (без конденсации)
А219	от -30 до +45	от 5 до 95 (без конденсации)
А300, А301	от -40 до +45	от 15 до 90 (без конденсации)
А303-А309	от -40 до +45	от 20 до 98 (без конденсации)
А311-А316, А320	от -40 до +45	от 20 до 9О (без конденсации)
А310, А317, А318, А325	от -30 до +45	от 15 до 90 (без конденсации)
А319	от -30 до +45	от 5 до 95 (без конденсации)
А324	от -40 до +45	от 5 до 98 (без конденсации)
А326	от -40 до +45	от 20 до 98 (без конденсации)
А327, А328, А329	от -30 до +45	от 0 до 90 (без конденсации)
А330	от -40 до +45	от 0 до 95 (без конденсации)
ВЗОО, ВЗО1 СЗОО, СЗО1	от -40 до +45	от 15 до 90 (без конденсации)
ВЗОЗ-ВЗО9 СЗОЗ-СЗО9	от -40 до +45	от 20 до 98 (без конденсации)

Наименование ИП	Диапазон температур, °С	Диапазон относительной влажности, %, при температуре 25 С
B311-B316, B320 C311-C316, C320	от -40 до +45	от 20 до 90 (без конденсации)
B310, B317, B318, B325 C310, C317, C318, C325	от -30 до +45	от 15 до 90 (без конденсации)
B319C319	от -30 до +45	от 5 до 95 (без конденсации)
B324 C324	от -40 до +45	от 5 до 98 (без конденсации)
B326 C326	от -40 до +45	от 0 до 98 (без конденсации)
B327, B328, B329 C327, C328, C329	от -30 до +45	от 0 до 90 (без конденсации)
B330C330	от -40 до +45	от 0 до 95 (без конденсации)

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и на ИП в виде наклейки.

Комплектность средства измерений

Таблица 13 - Комплектность ИП исполнений: А200 .. А221, А300   А330

Наименование	Обозначение	Количество
Преобразователь измерительный	ЕКРМ.413411.001-ХХ	по заказу, шт.
	ЕКРМ.413411.007-ХХ	по заказу, шт.
Паспорт	ЕКРМ.413411.001-ХХПС	1 экз. на ИП
	ЕКРМ.413411.007-ХХПС	1 экз. на ИП
Паспорт	ЕКРМ.413422.003-ХХПС	1 экз на ИСМ
	ЕКРМ.413422.004-ХХПС	1 экз. на ИСМ
	ЕКРМ.413422.005ПС	1 экз. на ИСМ
	ЕКРМ.413422.006ПС	1 экз на ИСМ
	ЕКРМ.413422.007-ХХПС	1 экз на ИСМ
	ЕКРМ.413422.008ПС	1 экз на ИСМ
	ЕКРМ.413216.001ПС	1 экз на ИСМ
Крепёж преобразователя измерительного	-	1 компл. на ИП (по заказу)
Упаковка	-	1 шт.
Методика поверки	-	1 экз. на партию

Таблица 14 - Комплектность ИП исполнений: В300 .. .В330, С300 .  С330

Наименование	Обозначение	Количество
Преобразователь измерительный	ЕКРМ.413411.004-ХХ	по заказу
	ЕКРМ.413411.008-ХХ	по заказу
Паспорт	ЕКРМ.413411.004-ХХПС	1 экз. на ИП
	ЕКРМ.413411.008-ХХПС	1 экз. на ИП
Паспорт	ЕКРМ.413422.003-ХХПС	1 экз. на ИСМ
	ЕКРМ.413422.004-ХХПС	1 экз. на ИСМ
	ЕКРМ.413422.005ПС	1 экз. на ИСМ
	ЕКРМ.413422.006ПС	1 экз. на ИСМ
	ЕКРМ.413422.007-ХХПС	1 экз. на ИСМ
	ЕКРМ.413422.008ПС
	ЕКРМ.413216.001ПС	1 экз. на ИСМ

Наименование	Обозначение	Количество
Крепёж преобразователя измерительного	-	1 компл. на ИП (по заказу)
Упаковка	-	1 шт.
Методика поверки	-	1 экз. на партию

Сведения о методиках (методах) измерений

приведены в разделе 4 «Подготовка к работе» и разделе 5 «Указания по эксплуатации» документов ЕКРМ.413411.001-хх ПС «Преобразователи измерительные с интеллектуальными сенсорными модулями серий А200. Паспорт», ЕКРМ.413411.007-ххПС «Преобразователи измерительные с интеллектуальными сенсорными модулями серий А300. Паспорт», ЕКРМ.413411.004-ххПС «Преобразователи измерительные с интеллектуальными сенсорными модулями серий В300. Паспорт», ЕКРМ.413411.008-ххПС «Преобразователи измерительные с интеллектуальными сенсорными модулями серий С300. Паспорт».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 12.2.007.0-75 Система стандартов безопасности электротехнические. Требования безопасности;

ТУ 4215-023-47275141-13. Преобразователи измерительные с сенсорными модулями «А200», «А300». Технические условия;

ТУ 4215-024-47275141-13. Преобразователи измерительные с сенсорными модулями «В300», «С300». Технические условия.

Изготовитель

Общество с ограниченной ответственностью «Научно-производственная фирма «ИНКРАМ» (ООО НПФ «ИНКРАМ»)

ИНН 7717136914

Адрес места осуществления деятельности: 125438, г. Москва, ул. Михалковская, д. 63Б, стр. 1, эт. 3, помещ. VII, ком. 4, 4А

Тел. (495) 346-92-52, 346-92-49

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» августа 2024 г. № 1825

Регистрационный № 56629-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Масс-спектрометры моделей ЭМГ-20-8 и ЭМГ-20-9

Назначение средства измерений

Масс-спектрометры моделей ЭМГ-20-8 и ЭМГ-20-9 предназначены для измерений содержания компонентов/примесей в газах и газовых смесях на основе полученных масс-спектров.

Описание средства измерений

Принцип действия масс-спектрометров основан на ионизации молекул исследуемого газа с образованием положительно заряженных ионов, которые поступают в масс-анализатор, в котором осуществляется разделение ионов по массам.

Масс-спектрометр состоит из масс-анализатора времяпролетного типа, совмещенного с турбомолекулярным вакуумным насосом, системы ввода проб, блока электроники и встроенного компьютера. В масс-спектрометре ЭМГ-20-9 используется масс-анализатор линейного типа. В масс-спектрометре ЭМГ-20-8 используется масс-анализатор с V-образной траекторией пролета ионов и дифференциальной откачкой ионного обеспечивает его высокую чувствительность.

Масс-спектрометр работает следующим образом: газовая проба, системы пробоотбора и пробоподготовки при измерениях в потоке, (пробоотборника) при анализе дискретных проб, через систему ввода подается в камеру масс-анализатора. В ионизационном промежутке источника ионов происходит ионизация молекул исследуемого газа и образование положительно заряженных ионов. Ионизация производится пучком электронов. Под действием электрического поля происходит выталкивание ионов в пространство дрейфа. Разделение ионов по массам осуществляется по времени пролета ионных пучков в бесполевом пространстве дрейфа. Приходящие на детектор ионные пучки преобразуются в импульсы электрического тока приемником ионов. Амплитуда импульса (величина токового сигнала) пропорциональна концентрации ионов с определенным отношением массы к заряду. Полученные с детектора электрические импульсы для всей развертки спектра усиливаются широкополосным усилителем и поступают в систему регистрации (модуль обработки спектра), где происходит их преобразование и оцифровка.

Подача газовых смесей в масс-спектрометр может выполняться автоматически, по заранее заданной оператором программе, или в ручном режиме.

Нанесение знака поверки на масс-спектрометры и их пломбирование не предусмотрено.

Обе модели масс-спектрометров имеют одинаковый внешний вид. Общий вид масс-спектрометров приведен на рисунке 1. Обозначение модели масс-спектрометра, входящей в обозначение типа, наносится на информационную табличку (шильд), которая расположена на задней панели, методом печати в процессе её изготовления. Заводской номер, идентифицирующий каждый экземпляр масс-спектрометра, код модели по конструкторской

Рисунок 2 - Вид информационной таблички (шильда) масс-спектрометра с указанием мест нанесения обозначения модели, кода модели по конструктоской документации и заводского номера

Программное обеспечение

Масс-спектрометры оснащены встроенным ПО «MG», установленным на компьютере, находящемся непосредственно в корпусе масс-спектрометра, и автономным ПО «Station», установленным на внешнем компьютере. Идентификационные данные ПО приведены в таблицах 1 и 2.

Метрологически значимая часть ПО «MG» выполняет следующие функции:

- управление масс-спектрометром;

- настройка режимов работы масс-спектрометра;

- получение масс-спектров;

- обработка и хранение результатов измерений;

- построение градуировочных графиков;

- проведение диагностических проверок.

Метрологически значимая часть ПО «Station» выполняет следующие функции:

• - удаленный доступ к масс-спектрометру;

• - установка и настройка режимов работы масс-спектрометра с помощью удаленного доступа;

• - отображение данных, получаемых с масс-спектрометра;

• - сохранение данных, поступающих с масс-спектрометра;

• - интеграция масс-спектрометра во внешние системы.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MG
Номер версии (идентификационный номер) ПО -масс-спектрометр ЭМГ-20-8 -масс-спектрометр ЭМГ-20-9	2.ххх 4.ххх
Цифровой идентификатор ПО	-
Примечание - Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового обозначения в начале номера версии и последующим рядом цифр, принимающих значения от 0 до 9, которые описывают модификации ПО (обозначенных буквами «х»).

Таблица 2 -

обеспечения

данные автономного

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Station
Номер версии (идентификационный номер) ПО	З.ххх
Цифровой идентификатор ПО	-
Примечание - Номер версии записывается в виде метрологически значимой (неизменяемой)
части ПО, указанной в виде цифрового обозначения в начале номера версии и последующим
рядом цифр, принимающих значения от 0 до 9, которые (обозначенных буквами «х»).	описывают модификации ПО

Метрологические и технические характеристики

Таблица 3 -

Наименование характеристики	Значение
Диапазон массовых чисел, а.е.м.: - модель ЭМГ-20-8	от 1 до 500
- модель ЭМГ-20-9	от 1 до 200
Разрешающая способность, М/ЛМ (на уровне 50 % от максимальной интенсивности пика, во всем диапазоне масс), не менее: - модель ЭМГ-20-8	500
- модель ЭМГ-20-9	200
Предел обнаружения объемной доли диоксида углерода1), %, не более: - модель ЭМГ-20-8	5^10-5
- модель ЭМГ-20-9	5^10-4
Относительное СКО выходного сигнала2), %, не более	5,0
Относительное изменение выходного сигнала2 за 4 часа непрерывной работы, %, не более	±10
1) В двухкомпонентной газовой смеси диоксид углерода/азот (ГСО 9738-2011). 2) По сигналу на линии водорода при использовании стандартного образца водород/воздух ГСО
3947-87 с объемной долей водорода 1 %.

Таблица 4 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры (ДхШх В), мм, не более	600x600x1320
Масса, кг, не более:
- модель ЭМГ-20-8	120
- модель ЭМГ-20-9	100
Потребляемая мощность, В^А, не более	450
Напряжение сетевого питания частотой (50+1) Гц, В	220+22-33
Средний срок службы, лет	8
Средняя наработка до отказа, ч, не менее	5000
Условия эксплуатации:
- диапазон температур окружающего воздуха, °С	от +10 до +35
- диапазон относительной влажности окружающего
воздуха (при +25 °С), %	не более 80
- диапазон атмосферного давления, кПа	от 84 до 106

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на информационную табличку, расположенную на передней панели масс-спектрометра, методом печати при её изготовлении.

Комплектность средства измерений

Таблица 5 - Комплектность масс-

Наименование	Обозначение	Количество
Масс-спектрометр	ЭМГ-20-8 или ЭМГ-20-9	1 шт.
Руководство по эксплуатации	-	1 экз.
Паспорт	-	1 экз.

При использовании в сфере государственного регулирования обеспечения единства измерений масс-спектрометры применяются в соответствии с аттестованными методиками (методами) измерений

Нормативные документы, устанавливающие требования к средству измерений Технические условия ТУ 4215-003-27508525-2012.

Изготовитель

Общество с ограниченной ответственностью «МЕТТЕК» (ООО «МЕТТЕК»)

ИНН 7802680160

Юридический адрес: 194223, г. Санкт-Петербург, пр-кт Тореза, д. 68, лит. В, помещ. 10-Н, ком. 41

Телефон: (812) 591-67-10

E-mail: manage@mettek.ru

Web-сайт: http://www.mettek.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

E-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «08» августа 2024 г. № 1825

Регистрационный № 57257-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики горючих газов Drager модели Polytron FX, Polytron 2XP Ex, PEX 3000

Назначение средства измерений

Датчики горючих газов Drager модели Polytron FX, Polytron 2XP Ex, PEX 3000 предназначены для измерений довзрывоопасных концентраций горючих газов и паров горючих жидкостей в смеси с воздухом и передачи измерительной информации внешним устройствам.

Описание средства измерений

Принцип действия датчиков - термохимический, основанный на изменении температуры и, вледствие этого, сопротивления каталитически активного чувствительного элемента при сгорании на нем горючих газов и паров.

Датчики горючих газов Drager модели Polytron FX, Polytron 2XP Ex, PEX 3000 (далее -приборами

Таблица 1 -

модели датчиков и их отличительные особенности

Модель датчика	Тип сенсора	Дисплей	Выходной сигнал
Polytron FX	Ex PR M / PR * DD / HT * DD или Ex LC M	жидкокристаллический	от 4 до 20 мА
Polytron 2 ХР Ех	Ex PR M / PR * DD / HT * DD	жидкокристаллический, с подсветкой	от 4 до 20 мА RS485 HART
PEX 3000	Ex PR M / PR * DD / HT * DD для исполнений XTR 0000, XTR 0001 Ex LC M для исполнений XTR 0010, XTR 0011 Ex PR M1 DD / Ex LC M1 / Ex HT M DD / Ex LC M1 для исполнения XTR 0090	светодиодный, смонтирован       под крышкой корпуса	от 4 до 20 мА
PEX 3000	Ex PR M3 DD / Ex HT M DD / Ex LC M3 / для исполнения XTR 0091

Датчики модели Polytron 2 ХР Ех по дополнительному заказу могут быть оснащены релейным выходом (2 реле сигнализации и 1 реле неисправности), а также могут поставляться в комплекте с пультом дистанционного управления Polytron 2 XP Remote Control.

Последний символ в обозначении исполнения PEX 3000 указывает на расположение кабельного ввода (XTR 00х0 - кабельный ввод сверху, XTR 00х1 - сбоку). Исполнения, имеющие обозначения в виде XTR 009х оснащаются выносным датчиком, подключаемым через нижний кабельный ввод.

На месте знака «*» в маркировке сенсора указывается обозначение типа резьбы (M -метрическая, NPT - трубная конусная).

Датчики могут применяться в качестве самостоятельных измерительных приборов, в составе систем измерительных Regard-Polytron, выпускаемых фирмой “Drager Safety AG & Co.KGaA”, Германия, а также в составе других измерительных систем утвержденного типа, допущенных к применению на территории РФ.

Общий вид датчиков приведен на рисунках 1 - 5.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится печатным методом на табличку, расположенную на передней панели корпуса (модель PEX 3000) или задней панели корпуса (модели Polytron FX и Polytron 2 ХР Ех). Место нанесения заводского номера датчиков приведено на рисунках 3 - 5.

Пломбирование датчиков от несанкционированного доступа не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Рисунок 1 - Датчик горючих газов Drager модели Polytron FX

Рисунок 2 - Датчик горючих газов Drager модели Polytron 2 XP Ex

Рисунок 4 - Датчик горючих газов Drager модели PEX 3000 исполнения XTR 0001 (исполнение XTR 0011 имеет аналогичный вид, отличается маркировкой)

Место нанесения заводского номера

Место нанесения знака утверждения типа

D6ATEX3153

Тмл) -SOX to fISOX

Место нанесения заводского номера

Место нанесения

заводского номера

Рисунок 5 - Датчик горючих газов Drager модели PEX 3000 исполнения XTR 0090 для применения с выносным датчиком типа Polytron SE Ex PR * DD или Polytron SE Ex HT M DD (исполнение XTR 0091 имеет аналогичный вид, отличается маркировкой)

Программное обеспечение

Датчики имеют встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения довзрывоопасных концентраций горючих газов и паров в воздухе.

ПО датчиков обеспечивает следующие основные функции:

• - обработку и передачу измерительной информации от первичного измерительного преобразователя;

• - формирование выходного аналогового сигнала от 4 до 20 мА;

• - формирование выходного цифрового сигнала HART, RS485 (только для Polytron 2 ХР Ех);

• - самодиагностику аппаратной части датчика;

- настройку нулевых показаний и чувствительности датчика.

ПО датчика реализует следующие расчетные алгоритмы:

• 1) вычисление значений довзрывоопасной концентрации определяемого компонента по данным от первичного измерительного преобразователя;

• 2) вычисление значений выходного аналогового сигнала;

• 3) непрерывную самодиагностику аппаратной части датчика.

ПО датчика идентифицируется через сервисное меню посредством вывода на дисплей номера версии.

Идентификационные данные программного обеспечения приведены в таблице 1.

данные ПО

Таблица 2 -

Идентификационные данные (признаки)	Значение
	Polytron TX/FX	Polytron 2 XP Tox EX	PEX3x00 Version2 3
Идентификационное наименование ПО	4543425	8315149	8318XX0
Номер                версии (идентификационный номер) ПО	48	31.0	2.3
Цифровой идентификатор ПО	CF08	285BE3E	0X0D21
Алгоритм расчета цифрового идентификатора ПО	16 bit checksum of 14-bit words	16-bit checksum	16-bit checksum
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение контрольных сумм, указанных в таблице, относятся только к файлам встроенного ПО указанных версий.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик датчиков.

Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты в соответствии с Р 50.2.077-2014 - низкий.

Примечания:

• 1) Диапазон показаний довзрывоопасных концентраций горючих газов и паров для датчиков Polytron Ex, Polytron 2ХР Ех и PEX 3000 с сенсорами Ex PR * / PR * DD / HT * DD от 0 до 100 % НКПР;

• 2) НКПР - нижний концентрационный предел распространения пламени. Значения НКПР указаны в соответствии с ГОСТ Р 52350.29.1-2010;

• 3) Ввиду того, что датчики обладают чувствительностью к широкой номенклатуре органических веществ помимо указанных, пределы допускаемой основной погрешности датчиков нормированы только для смесей, содержащих только один горючий компонент.

Таблица 4 - Прочие метрологические характеристики датчиков

Наименование характеристики	Значение
Предел допускаемой вариации выходного сигнала датчика, в долях от пределов допускаемой основной погрешности	0,5
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочий условий на каждые 10 0С, в долях от пределов допускаемой основной погрешности	±0,5
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в диапазоне от 5 до 60 % и от 60 до 95 %, в долях от пределов допускаемой основной погрешности	±1,0
Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах рабочий условий на каждые 3,3 кПа, в долях от пределов допускаемой основной погрешности	±0,3
Предел допускаемого времени установления выходного игнала T0,9, с, для датчиков1): - с сенсором Ex PR *, Ex HT * - с сенсором Ex PR * DD, Ex HT * DD - с сенсором Ex LC *	30 15 30
Время прогрева, мин, не более	10
1) Метод определения времени установления выходного сигнала согласно п. В.2.2 приложения В ГОСТ Р 52350.29-1-2010, но с использованием насадки p/n 6810536

Таблица 5 -

питания датчиков

Датчик	Диапазон напряжения питания постоянного тока, В	Потребляемая электрическая мощность, Вт, не более
Polytron FX	от 16 до 30	2,2
Polytron 2 ХР Ех	от 10 до 32	4,3
PEX 3000	от 12 до 30	2,5
Примечание - номинальное напряжение питания для датчиков всех моделей 24 В.

Таблица 6 -

и масса датчиков

Исполнение	Габаритные размеры, мм, не более			Масса, кг, не более
	высота	ширина	длина
Polytron FX	165	115	100	1,25
Polytron 2 ХР Ех	180	130	130	2,1
PEX 3000 исполнение XTR 0000, XTR 0010, XTR 0090	130	80	55	0,6
PEX 3000 исполнение XTR 0001, XTR 0011, XTR 0091	135	110	55	0,6
Выносной датчик для PEX 3000 исполнений XTR 009x:
- Polytron SE Ex PR M1 DD	130	80	55	0,6
- Polytron SE Ex PR M2 DD	135	110	55	0,6
- SE Ex PR M3 DD	147	154	75	1,2
- Polytron SE Ex PR NPT1 DD	101	142	75	0,7
- Polytron SE Ex HT M DD	150	152	85	2,6

Таблица 7 - Основные технические характеристики датчиков

Наименование характеристики	Значение
Средний срок службы, лет (без учета срока службы сенсора)	10
Средняя наработка до отказа, ч, не менее	25 000
Условия эксплуатации - диапазон температуры окружающей среды, oC - диапазон относительной влажности окружающей среды при температуре 25 oC, % - диапазон атмосферного давления, кПа	от -40 до +85 от 5 до 95 (без конденсации) от 70 до 130

Таблица 8 - Степень защиты от внешних воздействий и маркировка взрывозащиты датчиков

Модель датчика	Материал корпуса и степень защиты от внешних воздействий	Маркировка взрывозащиты
Polytron FX	алюминий   с   порошковым покрытием, IP 66 или нержавеющая сталь, IP 66	1ExdIICT4 X (минус 40 oC < T < 80 oC) 1ExdIICT6 X (минус 40 oC < T < 40 oC)
Polytron 2 ХР Ех	алюминий,       порошковое покрытие, IP 66	1ExdnCT4 X (минус 60 oC < T < 80 oC) 1ExdIICT6 X (минус 60 oC < T < 40 oC)
PEX 3000 XTR 0000 или XTR 0001, XTR 0010 или XTR 0011 XTR 0090 или XTR 0091	пластмасса,     армированная стекловолокном (GPR), IP 65 / IP66	1Ex db e IIC T6/Т5/Т4 Gb Ex tb IIIC T80/T95/T130oC Db (T6: от -40 oC до +40 oC T5: от -40 oC до +55 oC T4: от -40 oC до +65 oC) 1Ex db e IIC T6 Gb Ex tb IIIC T80oC Db (T6: от -40 oC до +65 oC)

Знак утверждения типа

наносится печатным методом на табличку, расположенную на боковой панели корпуса (модель PEX 3000) или задней панели корпуса (модели Polytron FX и Polytron 2 ХР Ех) и на титульный лист Руководства по эксплуатации типографским методом.

Комплектность средства измерений

Таблица 9 - Комплектность датчиков

Наименование	Обозначение	Количество
Датчики горючих газов Drager	Polytron FX Polytron 2XP Ex PEX 3000	1 шт. (исполнение по заказу)
Насадка градуировочная		1 шт. на партию
Дополнительный термокаталитический сенсор		по заказу
Комплект принадлежностей		по заказу
Руководство по эксплуатации		1 экз.
Методика поверки		1 экз.

Сведения о методиках (методах) измерений приведены в документах:

• - Polytron FX. Руководство по эксплуатации (p/n 45 43 449), разделы «Введение», «Работа с прибором» и «Принцип работы сенсора»;

• - Polytron 2 XP EX. Руководство по эксплуатации (p/n 45 43 040), разделы «Введение» «Работа с прибором» и «Принцип работы сенсора»;

• - PEX 3000. Руководство по эксплуатации (p/n 90 23 810), разделы «Конструкция и принцип измерения» и «Назначение».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52350.29-1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ 27540-87 «Сигнализаторы горючих газов технические условия»;

Государственная поверочная схема для средств в газовых и газоконденсатных средах, утвержденная по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;

Техническая документация изготовителя «Drager Safety AG & Co.KGaA», Германия.

Изготовитель

Фирма «Drager Safety AG & Co.KGaA», Германия

Адрес: Германия, Д-23560, г. Любек, Ревалштрассе 1

Телефон: +49 451 882 0, факс: +49 451 882 2080

Web-сайт: https://www.draeger.com

E-mail: info@draeger.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП» ВНИИМ им. Д,И.Менделеева»)

Адрес: 190005, г. Санкт-Петербург, пр-кт Московский, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru, е-mail: info@vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» августа 2024 г. № 1825

Регистрационный № 59515-14

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные «АЛКО-1М»

Назначение средства измерений

Системы измерительные «АЛКО-1М» (в дальнейшем - системы) предназначены для измерений и учета объема коньячных спиртов, спиртных напитков (в том числе водки), вина, фруктового вина, ликерного вина, игристого вина (шампанского), винных напитков, пива и напитков на основе пива (в дальнейшем - измеряемая среда) с удельной электропроводностью от 4^10"³ до 10 См/м, объемной концентрации (в дальнейшем - крепость) и объема этилового спирта, содержащегося в измеряемой среде, температуры измеряемой среды, а также формирования информации для передачи в единую государственную автоматизированную систему учета объема производства и оборота этилового спирта алкогольной и спиртосодержащей продукции (ЕГАИС).

Описание средства измерений

Принцип действия систем основан на измерении и учете объема (объемного расхода), процентного содержания (концентрации), температуры измеряемой среды с последующим расчетом объема безводного спирта, а также подсчете количества бутылок, прошедших по линии розлива.

Система включает в себя специализированный вычислитель СВ-5 (в дальнейшем - СВ) и устройства, именуемые в дальнейшем датчиками:

• - первичный преобразователь расхода ППР-7 электромагнитный для измерений расхода среды;

• - оптический спиртомер «ИКОНЭТ-МП» (регистрационный № 19880-07) или

плотномер-спиртомер ПЛОТ-3С-М-Ц (регистрационный № 58753-14), являющийся для СВ датчиком объемной концентрации этилового спирта в измеряемой среде;

• - термопреобразователь сопротивления платиновый с градуировочной характеристикой ТС-Б-Р (регистрационный № 43287-09) или ТС-Б, ТС-Б-Ex (регистрационный или ТСП-Н (регистрационный №38959-17), или ТП-9201-02 (регистрационный

  100П типа №72995-20) №48114-11) ТСП012

  TCn-1199Exd (регистрационный №  49041-12) или

  №43587-10) или ОВЕН ДТС035-100П.А4.60.МГ,

или ТСП-1199,

(регистрационный

ОВЕН ДТС035-100П.А4.60.МГ Ех (регистрационный №28354-10) для измерений температуры среды;

- универсальный счетчик бутылок УСБ-3 (УСБ-5) или управляющий модуль учета продукции УМУП (в дальнейшем - счетчик бутылок) для измерений количества бутылок, прошедших через зону контроля счетчика.

Сигналы от всех перечисленных датчиков передаются на специализированный вычислитель СВ, который производит их обработку, индикацию и архивацию параметров измеряемой среды.

Для визуализации всех показателей измеряемой среды, вывода их на печать, формирование информации для передачи в ЕГАИС система должна быть подключена к устройству сбора и передачи данных - персональному компьютеру (УСПД-ПК).

Один контроллер связи КС позволяет подключать до 4-х систем к одному УСПД-ПК. Возможно каскадное включение 4-х КС. В этом случае имеется возможность использовать один УСПД-ПК для вывода информации с 13-ти систем.

Система выводит на индикатор СВ и экран дисплея следующие параметры: суммарный объем измеряемой среды при рабочей температуре и приведенный к температуре 20 °С; суммарный объем безводного спирта, содержащегося в измеряемой среде, приведенный к температуре 20 °С; текущий объемный расход; крепость измеряемой среды; температуру измеряемой среды; суммарное количество бутылок, прошедших по линии розлива; текущее время и текущую дату; сообщения об ошибках.

Система также обеспечивает: сохранение ранее измеренных значений объемов, крепости, количества бутылок и времени наработки при отключении питания системы с отметкой в памяти момента отключения; индикацию показателей за смену с возможностью сброса текущей индикации; хранение в архиве шестнадцати сброшенных информаций о показателях за смену; создание суточного архива глубиной 5 лет, часового глубиной 6 месяцев и возможность вывода из архивов на собственный индикатор информации о суммарных объемах, крепости, температуре, количестве бутылок, отключении питания системы и ошибках за любые сутки пяти лет или за любой час шести месяцев по отношению к текущей дате, индицируемой СВ; вывод на экран УСПД-ПК информации из архивов; возможность корректировки текущей даты и текущего времени, изменения масштабирующего коэффициента, ввода кода пользователя системы, изменения пароля пользователя.

Условное обозначение системы состоит из наименования «АЛКО-1М», значения Ду входящего в комплект поставки ППР-7, обозначения исполнения в зависимости от типа спиртомера и диапазона измеряемой крепости (только для систем, укомплектованных спиртомером).

В зависимости от типа спиртомера и диапазона измерений крепости система выпускается в нескольких исполнениях:

• - «2» - спиртомер типа «ИКОНЭТ-МП» «1», диапазон от 3 до 60 %;

• - «3» - спиртомер типа «ИКОНЭТ-МП» «3», диапазон от 38 до 75 %;

• - «4» - спиртомер типа ПЛОТ-3С-М-Ц-А, диапазон от 3 до 60 %;

• - «5» - спиртомер типа ПЛОТ-3С-М-Ц-Б, диапазон от 36 до 75 %.

ППР-7 в комплекте с СВ, а также каждый из остальных датчиков системы обладают взаимозаменяемостью.

Конкретный состав системы (наличие в системе счетчиков бутылок, спиртомера, модемов, КС) определяется вариантом поставки (по заказу потребителя).

Наименование систем, их заводские номера, основные технические характеристики указываются термотрансферным методом на информационный шильдик, устанавливаемый на монтажный шкаф. Заводские номера систем состоят из арабских цифр по системе нумерации предприятия-изготовителя. Пример информационного шильдика представлен на рисунке 1.

1 - пломба завода-изготовителя; 2 - клеймо поверителя;

3 - пломбы специалиста, проводившего пуско-наладочные работы

Рисунок 2 - Общий вид СВ и места пломбирования

Схема соединений составных частей системы приведена на рисунке 3.

Рисунок 3 - Схема соединений составных частей системы

Программное обеспечение

Программное обеспечение, записанное в микроконтроллер СВ, обрабатывает данные, поступающие от датчиков, производит вычисление расхода, объемов, температуры измеряемой среды, определяет внештатные ситуации с формированием сигнала аварии, производит отображение текущей и архивной информации на собственном индикаторе, формирует часовой и суточный архивы, обеспечивает передачу данных на УСПД-ПК.

Запись программного обеспечения в микроконтроллер осуществляется через технологический разъем, находящийся внутри электронного блока СВ. При выходе из производства СВ пломбируется пломбами ОТК и поверителя согласно рисунку 2. Конструкция СВ не допускает каким-либо иным способом запись программного обеспечения в микроконтроллер.

Таблица 1 -

обеспечения, записанного в СВ

данные

Наименовани е программного обеспечения	Идентификационно е наименование ПО	Номер версии (идентификационны й номер) ПО	Цифровой идентификато р ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатор а ПО
W_5_15.txt	ЛГФИ.00242-01	версия 5.15	07А3	16-ти битная сумма всех байт, входящих в файл кода программы

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - С, в соответствии с МИ 3286-2010.

Метрологические и технические характеристики

Таблица 2 - Диапазоны

и масса ППР-7 в зависимости от

Наименование параметра	Значение параметра
Диаметр условного прохода ППР-7, мм	20	32	40	50	80	100	150
Максимальный расход (Qmax), л/с	1,00	3,33	4,00	6,4	22,2	33,3	69,4
(м3/ч)	(3,60)	(12,0)	(14,4)	(23,04)	(80)	(120)	(250)
Минимальный расход (Qmin), л/с	0,034	0,22	0,40	0,64	0,8	1,26	3,2
(м3/ч)	(0,12)	(0,80)	(1,44)	(2,30)	(2,88)	(4,54)	(11,52)
Масса ППР-7, кг, не более	4,0	4,3	5,0	6,0	9,0	11,0	19,5

Таблица 3 — Метрологические и технические характеристики

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности системы при измерении суммарного объема, %	±0,5
Диапазон измерений крепости, %, для систем исполнений: «2» и «4»	от 3 до 60
«3»	от 38 до 75
«5»	от 36 до 75
Пределы допускаемой абсолютной погрешности измерений крепости, %, для систем исполнений: «3», «4», «5» «2» в диапазоне:	±0,2
от 9 до 60 %	±0,2
от 3 до 9 %	±0,25

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности измерений объема безводного спирта, приведенного к температуре плюс 20 °С, %: - в диапазоне крепости от 38 до 75 % - в диапазоне крепости от 20 до 38 % - в диапазоне крепости от 8 до 20 % для исполнения «4» и в диапазоне крепости от 9 до 20 % для исполнения «2» - в диапазоне крепости от 6 до 8 % для исполнения «4» и в диапазоне крепости от 7 до 9 % для исполнения «2» - в диапазоне крепости от 3 до 6 % для исполнения «4» и в диапазоне крепости от 3 до 7 % для исполнения «2»	±0,8 ±1,5 ±3,0 ±4,0 ±(AS-100)/S*
Диапазон температур измеряемой среды, °С	от - 30 до +80**
Пределы допускаемой абсолютной погрешности измерений температуры, °С	±0,5
Давление измеряемой среды, МПа, не более: - для систем со спиртомером ПЛОТ-3С-М-Ц и систем без спиртомера - для систем со спиртомером «ИКОНЭТ-МП «	1,6 0,25
Длина соединительных кабелей между СВ и датчиками, м, не более	50
Напряжение питания: - частота, Гц - напряжение, В	50±1 220 ^22
Потребляемая мощность, В-А, не более	250
Система устойчива к воздействию внешнего магнитного поля: - постоянного напряженностью, А/м - переменного частотой 50 Гц, напряженностью, А/м	до 400 до 80
Время готовности системы к работе, с, не более - для систем, укомплектованных спиртомером ПЛОТ-3С-М-Ц - для систем, укомплектованных спиртомером «ИКОНЭТ-МП»	30 600
Степень защиты датчиков системы по ГОСТ 14254-2015, не менее	IP54
Масса СВ, КС, кг, не более	4,0
Средняя наработка на отказ, ч, не менее	12 000
Средний срок службы, лет, не менее	12
* - где AS - пределы допускаемой абсолютной погрешности измерений крепости, %; S - измеряемое значение крепости, %. ** - диапазон может быть ограничен эксплуатационной документацией изготовителя спиртомера в зависимости от его исполнения и крепости измеряемой спиртсодержащей жидкости.

Знак утверждения типа

наносится на лицевую панель вычислителя СВ методом трафаретной печати и на титульный лист паспорта - типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

измерений

Наименование	Обозначение	Количество	Примечание
Система измерительная	«АЛКО-1М»	1 экз.	Состав согласно заказу
Комплект эксплуатационной документации	-	1 компл.
Системы измерительные «АЛКО-1М». Методика поверки.	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе 2.2 ЛГФИ.407219.004 РЭ «Система измерительная «АЛКО-1М». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 31 декабря 2020 г. № 2466 «О ведении и функционировании единой государственной автоматизированной информационной системы учета объема производства и оборота этилового спирта, алкогольной и спиртосодержащей продукции»;

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 12.2.007.0-75 ССБТ. Изделия электротехнические. Общие требования безопасности;

ЛГФИ.407219.004 ТУ Системы измерительные «АЛКО-1М». Технические условия.

Изготовитель

Акционерное общество  «Арзамасский  приборостроительный завод имени

П.И.Пландина» (АО «АПЗ»)

ИНН 5243001742

Адрес: 607220, Нижегородская обл., г. Арзамас, ул.50 лет ВЛКСМ, д. 8а

Факс: (831-47) 7-95-77, 7-95-26 www.aoapz.com

E-mail: apz@aoapz.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон / факс (495) 437-55-77 / 437-56-66.

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «08» августа 2024 г. № 1825

Регистрационный № 90309-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО «Находкинский МТП» в части ПС Порт ЗРУ-6 кВ на базе ячеек Эталон

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО «Находкинский МТП» в части ПС Порт ЗРУ-6 кВ на базе ячеек Эталон (далее - АИИС КУЭ) предназначена для измерений приращений активной и реактивной электрической энергии, потребленной и переданной за установленные интервалы времени, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ состоит из двух уровней:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные датчики тока и напряжения комбинированные (КДТН), модули управления выключателем с функциями РЗА и счётчика электроэнергии (далее - модули);

• 2- й уровень - информационно-вычислительный комплекс (ИВК), выполненный на основе серверного оборудования промышленного исполнения с программным обеспечением (ПО) «АльфаЦЕНТР», а также устройства синхронизации системного времени. ИВК входит в состав Центра сбора и обработки данных (ЦСОД) ПАО «Дальневосточная Энергетическая Компания» (ПАО «ДЭК»). К серверу ИВК ПАО «ДЭК» подключен коммутатор Ethernet. Также к коммутатору подключено автоматизированное рабочее место (АРМ) персонала.

ИИК, ИВК, технические средства приема-передачи данных и линии связи образуют измерительные каналы (ИК).

Первичные токи и напряжения трансформируются измерительными КДТН в аналоговые сигналы низкого уровня, которые по проводным линиям измерительных цепей поступают на соответствующие входы модуля. В модуле мгновенные значения аналоговых сигналов с КДТН преобразуются в цифровой код по запрограммированным коэффициентам датчика напряжения и датчика тока КДТН. В микропроцессоре модуля вычисляются мгновенные значения активной, реактивной и полной мощности и энергии. Измерительная информация на выходе счетчика с учетом коэффициентов датчика напряжения и датчика тока КДТН:

• -    активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 минут;

• -   средняя на интервале времени 30 минут активная и реактивная электрическая мощность.

ИВК обеспечивает выполнение следующих функций:

• -   периодический (один раз в сутки) и по запросу автоматический сбор результатов измерений электрической энергии;

• -   автоматический сбор данных о состоянии средств измерений и состоянии объектов измерений;

• -   хранение не менее 3,5 лет результатов измерений и журналов событий;

• -   автоматический сбор результатов измерений после восстановления работы каналов связи, восстановления питания;

• -   формирование отчетных документов;

• -   сбор и хранение журналов событий модулей;

• -   ведение журнала событий ИВК;

• -   синхронизацию времени в сервере ИВК с возможностью коррекции времени в счетчиках электроэнергии;

• -   аппаратную и программную защиту от несанкционированного изменения параметров и любого изменения данных;

• -   самодиагностику с фиксацией результатов в журнале событий;

• -   дистанционный доступ к компонентам АИИС КУЭ.

Один раз в сутки ИВК ПАО «ДЭК» автоматически формирует файл отчета с результатами измерений при помощи ПО «АльфаЦЕНТР», в формате XML, и автоматически передает его в АО «СО ЕЭС», в организации - участники оптового рынка и в интегрированную автоматизированную систему управления коммерческим учетом (ИАСУ КУ) АО «АТС».

Информационные каналы связи в АИИС КУЭ построены следующим образом:

• -   посредством GSM-модемов и сети стандарта GSM для передачи данных от модулей до сервера ИВК;

• -   посредством GSM-модемов и сети стандарта GSM для передачи данных от уровня ИВК во внешние системы.

В АИИС КУЭ на функциональном уровне выделена система обеспечения единого времени (СОЕВ), включающая в себя устройство синхронизации системного времени УССВ-2, часы сервера ИВК и модулей. Синхронизация времени часов сервера ИВК ПАО «ДЭК» выполняется 6 раз в сутки (каждые 4 часа) в соответствии с метками времени, полученными от УССВ по запросу сервера ИВК, при расхождении времени более чем на ±1 с. В модулях ячеек Эталон отходящих фидеров (ИК № 2-5, 8-10 в Таблице 2) и ТСН (ИК № 6, 11 в Таблице 2) поддерживается единое время по времени модулей ячеек вводов (ИК №1, 7 в Таблице 2). Часы модулей вводов синхронизируются от часов сервера ИВК раз в сутки, коррекция часов модулей проводится при расхождении часов модуля и сервера ИВК более чем на ±2 с (программируемый параметр).

Журналы событий модулей и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер 1 наносится типографским способом в формуляр и на информационную табличку корпуса сервера ИВК методом шелкографии.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО указана в таблице 1.

Таблица 1 - Идентификационные признаки метрологически значимой части ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование программного обеспечения	ac_metrology.dll
Номер версии (идентификационный номер) программного обеспечения	не ниже 15.07.07
Цифровой идентификатор программного обеспечения (рассчитываемый по алгоритму MD5)	3e736b7f380863f44cc8e6f7bd211c54

Метрологические и технические характеристики

Состав измерительных каналов (ИК) и их основные метрологические и технические характеристики приведены в таблицах 2, 3, 4 и 5.

Таблица 2 - Состав ИК

№ ИК	Наименование ИК	Датчики тока	Датчики напряжения	Модули с функциями счетчика электроэнергии	ИВК
1	2	3	4	5	6
1	Ввод-2, ЗРУ-6 кВ, 2СШ	VCS SMART 1 Кл. т. 0,5 S /номх = 50 А ^ПРном = 20 Рег. № 72776-18	VCS SMART 1 Кл. т. 0,5 ^ном1=6/^3 кВ Рег. № 72776-18	CM 15 5 Кл. т. 0,5S/1 Рег. № 73137 18	Сервер HP ProLiant DL380e Gen8; Сервер HP ProLiant DL 320e Gen8; УССВ-2 Рег № 54074-13
2	ЗРУ-6 кВ, 2СШ, Ф-14 КТПН 15 ООО «ТЭСК»	VCS SMART 1 Кл. т. 0,5 S 1ном1 = 50 А ^ПРном = 20 Рег. № 72776-18	VCS SMART 1 Кл. т. 0,5 ином1=6/^3 кВ Рег. № 72776-18	CM 15 5 Кл. т. 0,5S/1 Рег. № 73137 18
3	ЗРУ-6 кВ, 2СШ, Ф-13 ТП-79 ООО «ТЭСК»	VCS SMART 1 Кл. т. 0,5 S 1ном1 = 50 А ^ПРном = 20 Рег. № 72776-18	VCS SMART 1 Кл. т. 0,5 ином1=6/^3 кВ Рег. № 72776-18	CM 15 5 Кл. т. 0,5S/1 Рег. № 73137-18
4	ЗРУ-6 кВ, 2СШ, Ф-12 РП-6 Порт	VCS SMART 1 Кл. т. 0,5 S 1ном1 = 50 А ^ПРном = 20 Рег. № 72776-18	VCS SMART 1 Кл. т. 0,5 ином1=6/^3 кВ Рег. № 72776-18	CM 15 5 Кл. т. 0,5S/1 Рег. № 73137-18

аблица 3 — Метрологические характеристики ИК в нормальных условиях п									грименения
ИК №№	cos ф	I2< I изм<1 5		I5< I H3U<I 20		I20< I и;м' I 100			I100< I изм < Imax
		Sw.-A %	SwоP %	SW.-A %	SwоP %	SwоA %		SwоP %	SwоA %	SwоP %
1 - 11	0,50	±4,9	±2,7	±3,1	±2,1	±2,3		±1,5	±2,3	±1,5
	0,80	±2,7	±4,1	±1,9	±2,9	±1,4		±2,1	±1,4	±2,1
	0,87	±2,4	±5,0	±1,8	±3,3	±1,2		±2,4	±1,2	±2,4
	1,00	±1,9	-	±1,2	-	±1,0		-	±1,0	-
аблица 4 — Метрологические характеристики ИК в рабочих условиях применения
ИК №№	cos ф	I2< I изм<1 5		I5< I H3U<I 20		I20< I изм<I 100			I100< I изм < Imax
		SwA %	5wP %	SWA %	Swp %	SwA %	Swp %		Swa %	Swp %
1	2	3	4	5	6	7	8		9	10
1 - 11	0,50	±5,1	±3,7	±3,4	±3,4	±2,6	±3,1		±2,6	±3,1
	0,80	±3,0	±4,9	±2,3	±3,9	±1,9	±3,4		±1,9	±3,4
	0,87	±2,8	±5,6	±2,2	±4,3	±1,8	±3,6		±1,8	±3,6
	1,00	±2,3	-	±1,4	-	±1,3	-		±1,3	-

Пределы допускаемого значения поправки часов, входящих в СОЕВ, относительно шкалы времени UTC(SU) ±5 с

Примечание к таблицам 3 и 4:

I2 - сила тока 2% относительно номинального тока КДТН;

I5 - сила тока 5% относительно номинального тока КДТН;

I20 - сила тока 20% относительно номинального тока КДТН;

I100 - сила тока 100% относительно номинального тока КДТН;

Imax — сила тока I ном '^НР ном^;

1изм — силы тока при измерениях активной и реактивной электрической энергии относительно номинального тока КДТН;

6wо^A — доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии;

6wо^Р — доверительные границы допускаемой основной относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии;

SwA — доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении активной электрической энергии в рабочих условиях применения; SW^P — доверительные границы допускаемой относительной погрешности при вероятности Р=0,95 при измерении реактивной электрической энергии в рабочих условиях применения.

Таблица 5 - Основные технические

ИК

Наименование характеристики	Значение
Количество измерительных каналов	11
Нормальные условия: - ток	от 0,02- 1ном до Iном•A^ПРном
- напряжение, % от ином	от 99 до 101
- коэффициент мощности cos ф	0,5 инд. - 1,0 - 0,5 емк.
температура окружающего воздуха для счетчиков, °С:	от +21 до +25
Рабочие условия эксплуатации: допускаемые значения неинформативных параметров: - сила тока	от 0,02- 1ном до Iном•A^ПРном
- напряжение, % от Uном	от 90 до 110
- коэффициент мощности cos ф	0,5 инд. - 1,0 - 0,5 емк.
температура окружающего воздуха, °C: - для КДТН	от -40 до +40
- для модулей СМ_15	от 0 до +40
- для сервера	от +15 до +25
Надежность применяемых в АИИС КУЭ компонентов Модули СМ_15:	125000
- среднее время наработки на отказ, ч, не менее Сервер: среднее время наработки на отказ, ч, не менее	40000
Глубина хранения информации Модули СМ_15: - тридцатиминутный профиль нагрузки в двух	45
направлениях, сут, не менее Сервер: хранение результатов измерений и информации	3,5
состояний средств измерений, лет, не менее

Надежность системных решений:

• -  защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;

• -  резервный сервер с установленным специализированным ПО;

• -  резервирование каналов связи между уровнями ИИК и ИВК и между ИВК и внешними системами субъектов ОРЭМ, а также с инфраструктурными организациями ОРЭМ.

Ведение журналов событий:

• - модуля, с фиксированием событий:

• -  параметрирования;

• -  пропадания напряжения;

• -  коррекции времени.

• - ИВК, с фиксированием событий:

• -  даты начала регистрации измерений;

• -  перерывы электропитания;

• -  программные и аппаратные перезапуски;

• -  установка и корректировка времени;

• -  нарушение защиты ИВК;

• -  отсутствие/довосстановление данных с указанием точки измерений и соответствующего интервала времени.

Защищённость применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• -  модуля;

• -  сервера ИВК;

• - защита информации на программном уровне:

• -  результатов измерений при передаче информации (возможность использования цифровой подписи);

• -  установка пароля на модуль;

• -  установка пароля на сервер ИВК.

Знак утверждения типа

наносится типографским способом на титульный лист формуляра MSK27190131-АИИСКУЭ.ФО «Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АО «Находкинский МТП» в части ПС Порт ЗРУ-6 кВ на базе ячеек Эталон. Формуляр».

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Датчики тока и напряжения	VCS Smart 1	11
комбинированные
Модули с функциями счетчика	CM 15 5	11
электроэнергии
ПО ИВК	АльфаЦЕНТР	1
Сервер	HP ProLiant DL380e Gen8	1
Сервер	HP ProLiant DL 320e Gen8	1
СОЕВ	УССВ-2	1
Формуляр	MSK27190131 -АИИСКУЭ.ФО	1

Сведения о методиках (методах) измерений

Методика измерений изложена в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АО «Находкинский МТП» в части ПС Порт ЗРУ-6 кВ на базе ячеек Эталон. Методика измерений аттестована Западно-Сибирским филиалом ФГУП «ВНИИФТРИ», уникальный номер

№ RA.RU.311735.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;

ГОСТ 22261-94 Межгосударственный стандарт. Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Межгосударственный стандарт. Автоматизированные системы. Стадии создания.

Правообладатель

Общество с ограниченной ответственностью «Таврида Электрик МСК» (ООО «Таврида Электрик МСК»)

ИНН 7701654251

Юридический адрес: 125124, г. Москва, 5-я ул. Ямского Поля, д. 5, стр. 1, эт. 19 Телефон: +7 (4212) 38-19-68

Факс: +7(4212) 38-19-67

Е-mail: INFODV@tavrida.ru

Изготовитель

Общество с ограниченной ответственностью «Таврида Электрик МСК» (ООО «Таврида Электрик МСК»)

ИНН 7701654251

Юридический адрес: 125124, г. Москва, 5-я ул. Ямского Поля, д. 5, стр. 1, эт. 19

Адрес места осуществления деятельности: 680020, Хабаровский край, г. Хабаровск, ул. Пионерская, д.1, оф. (72-77)

Телефон: +7 (4212) 38-19-68

Факс: +7(4212) 38-19-67

Е-mail: INFODV@tavrida.ru

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4

Телефон (факс): +7 (383) 210-08-14, +7 (383) 210-13-60

E-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.

¹

Градуировка ИП с установленной ИСМ-CnHm-tk может проводиться индивидуально по следующим компонентам: метан, пропан, бутан, гексан, бензол.

ИСМ-CmHm-tk с градуировкой на метан, могут применяться для сигнализации о наличии горючих газов (5 - 50) %НКПР при установке порога срабатывания по уровню "Порог 2" равным 12 %НКПР (перечень контролируемых компонентов указан в приложении к паспорту);

²

Градуировка ИП с установленной ИСМ-CnHm-oa может проводиться индивидуально

³

по следующим компонентам: метан, пропан, бутан, гексан. ИП с установленной ИСМ-CnHm-oa с

⁴

градуировкой на гексан, могут применяться для сигнализации о наличии горючих газов и паров и

⁵

их смеси (пропана, бутана, пентана гексана) в воздухе в диапазоне сигнальных концентраций (5 -

⁶

25) %НКПР при установке порога срабатывания по уровню "Порог 2" равным 20 %НКПР.

---
