Методика поверки «Измерители параметров цепей электропитания зданий MZC-300, MZC-304, MZC-305, MZC-306» (MZC-300-11 МП)
СОГЛАСОВАНО
Руководитель ГЦИ СИ Зам. Генерального директора
УТВЕРЖДАЮ
директор
»
11ишта
ИЗМЕРИТЕЛИ
ПАРАМЕТРОВ ЦЕПЕЙ ЭЛЕКТРОПИТАНИЯ ЗДАНИЙ MZC-300, MZC-304, MZC-305, MZC-306
МЕТОДИКА ПОВЕРКИ
MZC-300-11 МП
Москва 2011 г.
Содержание
-
-
5.3 Определение метрологических характеристик.
-
5.3.2 Определение абсолютной погрешности измерения частоты переменного тока. (только для MZC-304).
-
5.3.3 Определение абсолютной погрешности измерения полного сопротивления цепи “фаза-нуль”
-
5.3.6 Определение абсолютной погрешности измерения полного сопротивления цепи “фаза-защитный проводник” без срабатывания УЗО (только для MZC-304, MZC-305, MZC-306) 12
Настоящая методика поверки (далее по тексту - «методика») распространяется на измерители параметров цепей электропитания зданий MZC-300, MZC-304, MZC-305, MZC-306 (далее по тексту - «измерители») и устанавливает методику их первичной и периодической поверки.
Рекомендуемый межповерочный интервал - 1год.
-
1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ
-
1.1 При проведении поверки проводят операции, указанные в таблице 1 и должны использоваться средства поверки, указанные в таблице 2.
-
Таблица 1 - Операции поверки
№ п/п |
Операции поверки |
№ п/п МП |
Необходимость проведения | |||
MZC-300 |
MZC-304 |
MZC-305 |
MZC-306 | |||
1 |
Внешний осмотр |
5.1 |
ДА |
ДА |
ДА |
ДА |
2 |
Опробование |
5.2 |
ДА |
ДА |
ДА |
ДА |
3.1 |
Определение абсолютной погрешности измерения действующего значения напряжения переменного тока. |
5.3.1 |
ДА |
ДА |
ДА |
ДА |
3.2 |
Определение абсолютной погрешности измерения частоты переменного тока. |
5.3.2 |
НЕТ |
ДА |
НЕТ |
НЕТ |
3.3 |
Определение абсолютной погрешности измерения полного сопротивления цепи “фаза-нуль”. |
5.3.3 |
ДА |
ДА |
ДА |
ДА |
3.4 |
Определение абсолютной погрешности измерения полного сопротивления цепи “фаза-фаза”. |
5.3.4 |
НЕТ |
ДА |
ДА |
ДА |
3.5 |
Определение абсолютной погрешности измерения полного сопротивления цепи “фаза-защитный проводник”. |
5.3.5 |
НЕТ |
ДА |
ДА |
ДА |
3.6 |
Определение абсолютной погрешности измерения полного сопротивления цепи “фаза-защитный проводник” без срабатывания УЗО. |
5.3.6 |
НЕТ |
ДА |
ДА |
ДА |
3.7 |
Определение абсолютной погрешности измерения электрического сопротивления малым током. |
5.3.7 |
НЕТ |
ДА |
НЕТ |
НЕТ |
3.8 |
Определение абсолютной погрешности измерения сопротивления защитных проводников. |
5.3.8 |
НЕТ |
ДА |
НЕТ |
НЕТ |
-
1.2 При несоответствии характеристик поверяемых измерителей установленным требованиям по любому из пунктов таблицы 1 их к дальнейшей поверке не допускают и последующие операции не проводят, за исключением оформления результатов по п. 6.2.
Таблица 2 - Средства поверки
Номер пункта методики поверки |
Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования и метрологические и основные технические характеристики средства поверки. | ||
Наименование воспроизводимой величины |
Диапазоны воспроизведения |
Погрешность | |
5.3.1 5.3.2 |
Калибратор универсальный Fluke 5520A | ||
Напряжение переменного тока Выход «Normal» |
От 3,3 до 32,9999 В 45 Гц...1 кГц От 33 до 329,999 В 45 Гц.1 кГц От 33 до 329,999 В 45 Гц.1кГц От 330 до 1020 В 45 Гц.1кГц |
A=±(125*10-6*U + 2400 мкВ A=±(190*10-6*U + 2000 мкВ) A=±(200*10-6*U + 6000 мкВ) A=±(300*10-6*U + 10000 мкВ) | |
Частота |
От 0,01 Гц до 2 МГц 29мкВ...1025В |
A=±(2.5*10-6*f + 5 мкГц) | |
5.3.3 - 5.3.6 |
Магазин мер сопротивлений петли короткого замыкания ММС-1 | ||
Активное сопро тивление |
От 0,1 до 1 Ом |
A=±(0,1*10-2* R) Ом | |
От 1 до 4000 Ом |
A=±(0,05*10-2* R) Ом | ||
5.3.3 - 5.3.6 |
Катушки индуктивности силовой цепи эталонные LN-1 | ||
Индуктивность |
1,1 мГн |
ПГ 0,05% Ro < 70 мОм | |
2,2 мГн |
ПГ 0,05% R0 < 100 мОм | ||
|
Магазин мер сопротивлений заземления OD-2-D6b / 5w | ||
Электрическое сопротивление |
От 0,1 Ом до 111,1 кОм |
A=±(0,5*10-2* R) |
Примечание Допускается применять другие средства поверки, метрологические и технические характеристики которых не хуже приведенных в таблице 2.
-
2 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
К поверке измерителей допускают лиц, аттестованных на право поверки средств измерений электрических величин.
Поверитель должен пройти инструктаж по технике безопасности и иметь удостоверение на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.
-
3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
При проведении поверки должны быть соблюдены требования ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, ГОСТ 12.3.019-80, "Правил эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей", утвержденных Главгосэнергонадзором.
Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки, испытательное оборудование и измерители.
-
4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ
4.1 При проведении поверки должны соблюдаться следующие условия:
|
15.....25; 85.....105; 30.....80; 49,5......50,5; не более 5 %. |
-
4.2 Средства поверки подготавливают к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.
-
4.3 Поверку по п. 5.3.3 - 5.3.6 следует проводить в схеме, подключенной к электрической сети типа TN (по ГОСТ Р 50571), питающейся от трансформатора с номинальной мощностью не менее 400 кВА. Активное сопротивление цепи “фаза-нуль” этой сети не должно превышать 0,7 Ом.
-
4.4 В соответствии с эксплуатационной документацией, для MZC-300 необходимо провести автокалибровку измерительных проводников, а для MZC-304, MZC-305, MCZ-306 выбрать их длину.
-
4.5 В качестве элементов питания для MZC-300, необходимо использовать щелочные (алкалиновые) элементы питания. Использование солевых или аккумуляторных элементов питания недопустимо. Для MZC-304, MZC-305, MZC-305 следует использовать щелочные (алкалиновые) элементы питания или аккумуляторные батареи, предварительно указав в меню измерителей выбранный вариант.
-
5 ПРОВЕДЕНИЕ ПОВЕРКИ
-
5.1 Внешний осмотр
-
При проведении внешнего осмотра должно быть установлено соответствие проверяемого измерителя следующим требованиям:
-
• комплектности измерителя в соответствии с руководством по эксплуатации;
-
• не должно быть механических повреждений корпуса, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными;
-
• все разъемы не должны иметь повреждений и должны быть чистыми.
При наличии дефектов поверяемый измеритель бракуется и подлежит ремонту.
-
5.2 Опробование
Проверяется работоспособность дисплея и клавиш управления; режимы, отображаемые на дисплее, при нажатии соответствующих клавиш и переключении переключателя режимов измерений, должны соответствовать руководству по эксплуатации.
MZC-300-11 МП
-
5.3 Определение метрологических характеристик.
-
5.3.1 Определение абсолютной погрешности измерения действующего значения напряжения переменного тока.
-
Поверяемый измеритель подключают к калибратору. (см. рисунок 1). На калибраторе устанавливают значения в точках, в соответствии с таблицами А.1 Приложения А для MZC-300; Б.1 Приложения Б для MZC-304; В.1 Приложения В для MZC-305, MZC-306. Измеритель автоматически измеряет напряжение между измерительными гнёздами L и N сразу после включения питания нажатием клавиши [б]. (Для MZC-304 предварительно необходимо установить переключатель режимов в положение U,f; Для MZC-305, MZC-306 в положение Ul-n, L-l) Фиксируются показания поверяемого измерителя, и результат заносится в эти же таблицы.
-------------X
LO— ■
NO—■ lMZC JJ
------------h
-О Hi
NORMA1
-О Lo
FLUKE5520
Рисунок 1 - Структурная схема определения абсолютной погрешности измерения действующего значения напряжения переменного тока, частоты переменного тока,
где MZC - поверяемый измеритель;
FLUKE 5520 - калибратор универсальный.
Абсолютную погрешность измерения напряжения определяют по формуле (1):
^Х Хизм -Хуст
(1)
где Хуст - показания калибратора
Хизм - показания поверяемого измерителя.
Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц А.1 Приложения А для MZC-300; Б.1 Приложения Б для MZC-304; В.1 Приложения В для MZC-305, MZC-306.
-
5.3.2 Определение абсолютной погрешности измерения частоты переменного тока. (только для MZC-304).
Поверяемый измеритель подключают к калибратору и устанавливают переключатель режимов в положение U,f. (см. рисунок 1). На калибраторе устанавливают значения в точках, в соответствии с таблицей Б.2 Приложения Б. Измеритель автоматически измеряет частоту переменного тока сразу после включения питания нажатием клавиши [б]. Фиксируются показания поверяемого измерителя, и результат заносится в эти же таблицы.
Абсолютную погрешность измерения частоты определяют по формуле (1).
Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы Б.2 Приложения Б.
MZC-300-11 МП
-
5.3.3 Определение абсолютной погрешности измерения полного сопротивления цепи “фаза-нуль”.
Поверяемый измеритель подключают к магазину ММС-1, соблюдая правильность подключения (см. рисунок 2). На ММС-1 устанавливают значение сопротивления - 0 Ом. Включают питание измерителя с помощью клавиши [Ф~]. (Для MZC-304, MZC-305, MZC-306 предварительно необходимо установить переключатель режимов в положение ZL-N)

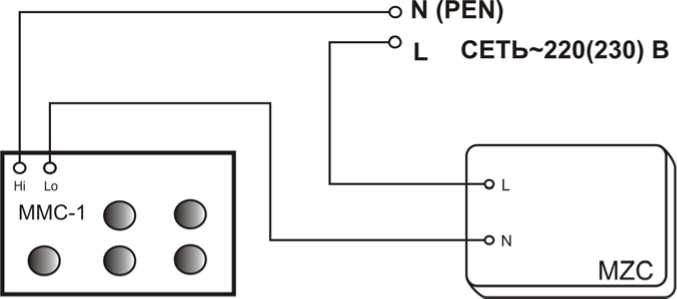

Рисунок 2 - Структурная схема определения абсолютной погрешности измерения полного сопротивления цепи “фаза-нуль”.
где MZC - поверяемый измеритель;
ММС-1 - магазин мер сопротивлений петли короткого замыкания.
Проводят измерение значений активного (R0) сопротивления петли короткого замыкания и начального сопротивления магазина ММС-1 , а также реактивного (Х0) сопротивления цепи, нажатием клавиши [ЭТАНТ] в момент присутствия на дисплее значения напряжения. Значение активного R и реактивного сопротивления X отображаются при последовательных нажатиях клавиши SEL для MZC-300 (курсорных клавиш для MZC-304, MZC-305, MZC-306) в момент, когда на дисплее отображен результат измерения полного сопротивления Z. По окончании измерения фиксируют полученное значение R0, Х0. Значения R0, Х0 используется при расчете погрешности по формулам (2), (3).
Добавляют в схему катушки LN-1, в соответствии с таблицами А.2 Приложения А для MZC-300; Б.3 Приложения Б для MZC-304; В.2 Приложения В для MZC-305, MZC-306; соблюдая правильность подключения (см. рисунок 3). На магазине сопротивлений устанавливают значения в точках, в соответствии с таблицами А.2 Приложения А для MZC-300; Б.3 Приложения Б для MZC-304; В.2 Приложения В для MZC-305, MZC-306. Измерение полного сопротивления выполняют нажатием клавиши дой точке проводят по три измерения сопротивления, при необходимости отбрасывая значение существенно отличающееся от остальных. За результат измерения принимается среднее из трех значений.
в момент, когда измеритель отображает на дисплее величину напряжения. В каж-

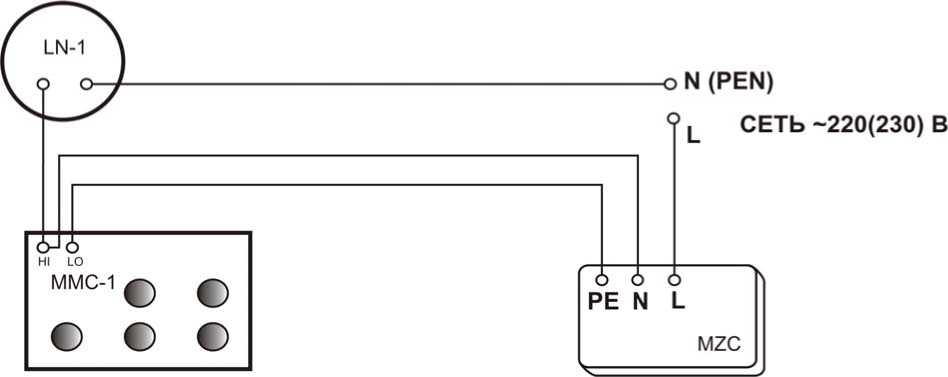

Рисунок 3 - Структурная схема определения абсолютной погрешности измерения полного сопротивления цепи “фаза-нуль”.
где MZC - поверяемый измеритель;
LN-1 - катушка индуктивности силовой цепи эталонная; ММС-1 - магазин мер сопротивлений петли короткого замыкания.
Фиксируются показания поверяемого измерителя, результат заносится в таблицы А.2 Прило
жения А для MZC-300; Б.3 Приложения Б для MZC-304; В.2 Приложения В для MZC-305, MZC-306.
Абсолютную погрешность измерения полного сопротивления определяют по формулам (2), (3):
AZ = - 7( R уст + Ro)2 + (X уст + X о)2 (2)
Хуст = 2 * П * f * L (3)
где гизм - показания поверяемого измерителя при измерении полного сопротивления;
RycT - значение, установленное на магазине ММС-1;
R0 - значение активного сопротивления петли короткого замыкания и начального сопротивления магазина ММС-1;
X0 - значение реактивного сопротивления цепи;
Хуст - реактивное сопротивление катушки индуктивности LN-1 [Ом]; f - номинальное значение частоты электросети [Гц];
L - номинальное значение индуктивности LN-1 [Гн];
П = 3,14.
Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц А.2 Приложения А для MZC-300; Б.3 Приложения Б для MZC-304; В.2 Приложения В для MZC-305, MZC-306.
-
5.3.4 Определение абсолютной погрешности измерения полного сопротивления цепи “фаза-фаза” (только для MZC-304, MZC-305, MZC-306).
Поверяемый измеритель подключают к магазину ММС-1, соблюдая правильность подключения (см. рисунок 4). На ММС-1 устанавливают значение сопротивления - 0 Ом. Включают питание измерителя с помощью клавиши @. Предварительно необходимо установить переключатель режимов в положение ZL-L.

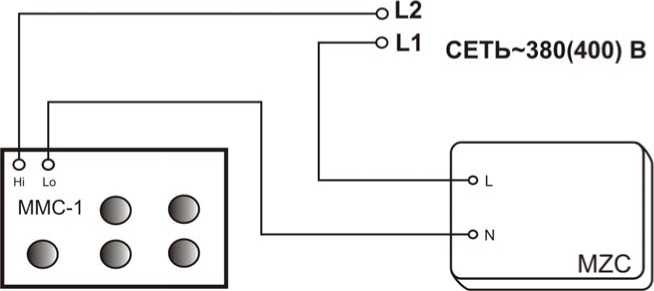

Рисунок 4 - Структурная схема определения абсолютной погрешности измерения полного сопротивления цепи “фаза-фаза”.
где MZC - поверяемый измеритель;
ММС-1 - магазин мер сопротивлений петли короткого замыкания.
Проводят измерение значений активного (R0) сопротивления петли короткого замыкания и начального сопротивления магазина ММС-1 , а также реактивного (Х0) сопротивления цепи, нажатием клавиши [ЭТАНТ] в момент присутствия на дисплее значения напряжения. Значение активного R и реактивного сопротивления X отображаются при последовательных нажатиях курсорных клавиш в момент, когда на дисплее отображен результат измерения полного сопротивления Z. По окончании измерения фиксируют полученное значение R0, Х0. Значения R0, Х0 используется при расчете погрешности по формулам (2), (3).
Добавляют в схему катушки LN-1, в соответствии с таблицами Б.4 Приложения Б для MZC-304; В.3 Приложения В для MZC-305, MZC-306; соблюдая правильность подключения (см. рисунок 5). На магазине сопротивлений устанавливают значения в точках, в соответствии с таблицами Б.4 Приложения Б для MZC-304; В.3 Приложения В для MZC-305, MZC-306. Измерение полного сопротивления выполняют нажатием клавиши [*1ЖГ] в момент, когда измеритель отображает на дисплее величину напряжения. В каждой точке проводят по три измерения сопротивления, при необходимости отбрасывая значение существенно отличающееся от остальных. За результат измерения принимается среднее из трех значений.

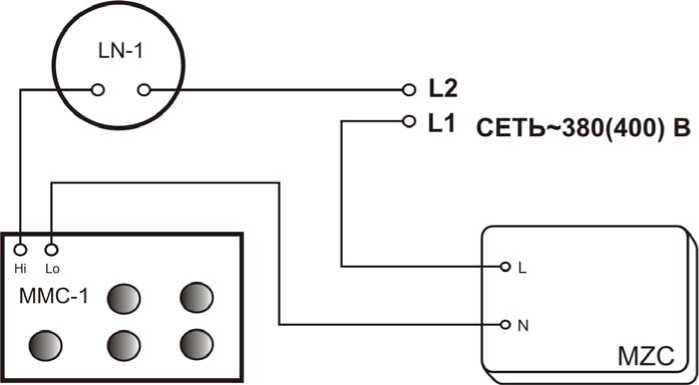

Рисунок 5 - Структурная схема определения абсолютной погрешности измерения полного сопротивления цепи “фаза-фаза”.
где MZC - поверяемый измеритель;
LN-1 - катушка индуктивности силовой цепи эталонная; ММС-1 - магазин мер сопротивлений петли короткого замыкания.
Фиксируются показания поверяемого измерителя, результат заносится в таблицы Б.4 Приложения Б для MZC-304; В.3 Приложения В для MZC-305, MZC-306.
Абсолютную погрешность измерения полного сопротивления определяют по формулам (2), (3).
Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц Б.4 Приложения Б для MZC-304; В.3 Приложения В для MZC-305, MZC-306.
-
5.3.5 Определение абсолютной погрешности измерения полного сопротивления цепи “фаза-защитный проводник” (только для MZC-304, MZC-305, MZC-306).
Поверяемый измеритель подключают к магазину ММС-1, соблюдая правильность подключения (см. рисунок 6). На ММС-1 устанавливают значение сопротивления - 0 Ом. Включают питание измерителя с помощью клавиши Предварительно необходимо установить переключатель режимов в положение ZL-PE.

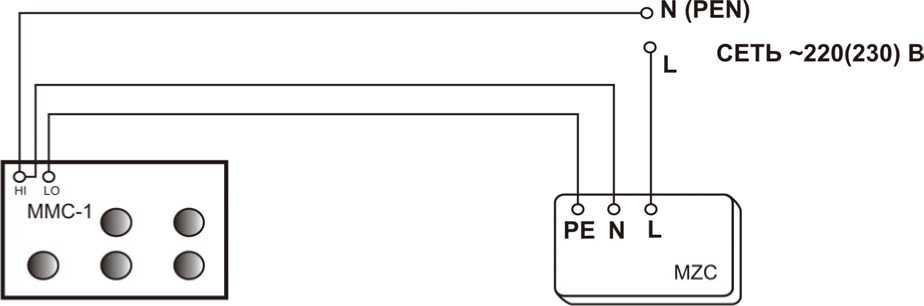

Рисунок 6 - Структурная схема определения абсолютной погрешности измерения полного сопротивления цепи “фаза-защитный проводник”.
где MZC - поверяемый измеритель;
ММС-1 - магазин мер сопротивлений петли короткого замыкания.
Проводят измерение значений активного (R0) сопротивления петли короткого замыкания и начального сопротивления магазина ММС-1 , а также реактивного (Х0) сопротивления цепи, нажатием клавиши [ЭТАНТ] в момент присутствия на дисплее значения напряжения. По окончании измерения фиксируют полученные значения R0 и Х0. Значения R0, Х0 используется при расчете погрешности по формулам (2), (3).
Добавляют в схему катушки LN-1, в соответствии с таблицами Б.5 Приложения Б для MZC-304; В.4 Приложения В для MZC-305, MZC-306; соблюдая правильность подключения (см. рисунок 7). На магазине сопротивлений устанавливают значения в точках, в соответствии с таблицами Б.5 Приложения Б для MZC-304; В.4 Приложения В для MZC-305, MZC-306. Измерение полного сопротивления выполняют нажатием клавиши [*1ЖГ] в момент, когда измеритель отображает на дисплее величину напряжения. В каждой точке проводят по три измерения сопротивления, при необходимости отбрасывая значение существенно отличающееся от остальных. За результат измерения принимается среднее из трех значений.

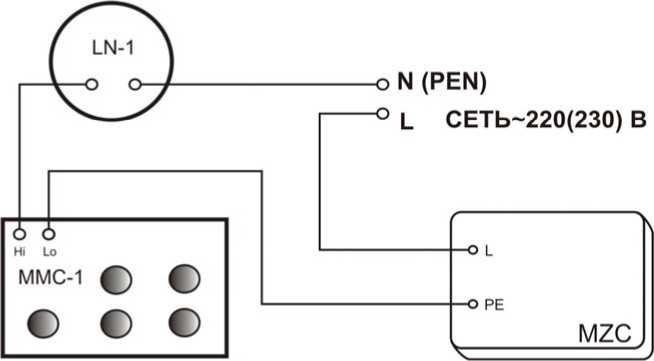

Рисунок 7 - Структурная схема определения абсолютной погрешности измерения полного сопротивления цепи “фаза-защитный проводник”.
где MZC - поверяемый измеритель;
LN-1 - катушка индуктивности силовой цепи эталонная;
ММС-1 - магазин мер сопротивлений петли короткого замыкания.
Фиксируются показания поверяемого измерителя, результат заносится в таблицы Б.5 Приложения Б для MZC-304; В.4 Приложения В для MZC-305, MZC-306.
Абсолютную погрешность измерения полного сопротивления определяют по формуле (2), (3). Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц Б.5 Приложения Б для MZC-304; В.4 Приложения В для MZC-305, MZC-306.
-
5.3.6 Определение абсолютной погрешности измерения полного сопротивления цепи “фаза-защитный проводник” без срабатывания УЗО (только для MZC-304, MZC-305, MZC-306).
Поверяемый измеритель подключают к магазину ММС-1, соблюдая правильность подключения (см. рисунок 8). На ММС-1 устанавливают значение сопротивления - 0 Ом. Включают питание измерителя с помощью клавиши [dT]. Предварительно необходимо установить переключатель режимов в положение ZL-PE RCD.
Проводят измерение значений активного (R0) сопротивления петли короткого замыкания и начального сопротивления магазина ММС-1 , а также реактивного (Х0) сопротивления цепи, нажатием клавиши [ЭТАНТ] в момент присутствия на дисплее значения напряжения. По окончании измерения фиксируют полученное значение R0 и Х0. Значения R0, Х0 используется при расчете погрешности по формулам (2), (3).
Рисунок 8 - Структурная схема определения абсолютной погрешности измерения полного сопротивления цепи “фаза-защитный проводник” без срабатывания УЗО.
где MZC - поверяемый измеритель;
ММС-1 - магазин мер сопротивлений петли короткого замыкания.
Добавляют в схему катушки LN-1, в соответствии с таблицами Б.6 Приложения Б для MZC-304; В.5 Приложения В для MZC-305, MZC-306; соблюдая правильность подключения (см. рисунок 9). На магазине сопротивлений устанавливают значения в точках, в соответствии с таблицами Б.6 Приложения Б для MZC-304; В.5 Приложения В для MZC-305, MZC-306. Измерение полного сопротивления выполняют нажатием клавиши [,|ЖГ] в момент, когда измеритель отображает на дисплее величину напряжения. В каждой точке проводят по три измерения сопротивления, при необходимости отбрасывая значение существенно отличающееся от остальных. За результат измерения принимается среднее из трех значений.
Рисунок 9 - Структурная схема определения абсолютной погрешности измерения полного сопротивления цепи “фаза-защитный проводник” без срабатывания УЗО.
где MZC - поверяемый измеритель;
LN-1 - катушка индуктивности силовой цепи эталонная;
ММС-1 - магазин мер сопротивлений петли короткого замыкания.
Фиксируются показания поверяемого измерителя, результат заносится в таблицы Б.6 Приложения Б для MZC-304; В.5 Приложения В для MZC-305, MZC-306.
Абсолютную погрешность измерения полного сопротивления определяют по формулам (2), (3).
Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблиц Б.6 Приложения Б для MZC-304; В.5 Приложения В для MZC-305, MZC-306.
-
5.3.7 Определение абсолютной погрешности измерения электрического сопротивления малым током (только для MZC-304).
Поверяемый измеритель подключают к магазину OD-2-D6b/5w, соблюдая правильность подключения (см. рисунок 10). Включают питание измерителя с помощью клавиши [б]. Предварительно необходимо установить переключатель режимов в положение Rx. На магазине OD-2-D6b/5w устанавливают значения сопротивления в соответствии с таблицей Б.7 Приложения Б. Выполнение из-
„ SBWT
Фиксируют показания поверяемого измерителя, и ре-
мерений производят нажатием клавиши зультат заносят в эту же таблицу.
L О— | |
LMZC |
N О— J |
О HI
-О L0
OD-2-D6b/5W
ооооое
Рисунок 10 - Структурная схема определения абсолютной погрешности измерения электрического сопротивления малым током, сопротивления защитных проводников.
где MZC - поверяемый измеритель;
OD-2-D6b/5w - магазин мер сопротивлений заземления.
Абсолютную погрешность измерения сопротивления определяют по формуле (1).
Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы Б.7 Приложения Б.
-
5.3.8 Определение абсолютной погрешности измерения сопротивления защитных проводников (только для MZC-304).
Поверяемый измеритель подключают к магазину OD-2-D6b/5w, соблюдая правильность подключения (см. рисунок 10). Включают питание измерителя с помощью клавиши [б]. Предварительно необходимо установить переключатель режимов в положение Rcont. На магазине OD-2-D6b/5w устанавливают значения сопротивления в соответствии с таблицей Б.8 Приложения Б. Выполнение
измерений производят нажатием клавиши результат заносят в эту же таблицу.
. Фиксируют показания поверяемого измерителя, и
Абсолютную погрешность измерения сопротивления определяют по формуле (1).
Результаты поверки считают положительными, если полученные значения погрешностей не превышают нормируемых по данным таблицы Б.8 Приложения Б.
-
6 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
6.1 Положительные результаты поверки измерителей оформляют свидетельством о поверке в соответствии с ПР 50.2.006-94.
-
6.2 При несоответствии результатов поверки требованиям любого из пунктов настоящей методики измерители к дальнейшей эксплуатации не допускают и выдают извещение о непригодности в соответствии с ПР 50.2.006-94. В извещении указывают причину непригодности и приводят указание о направлении измерителей в ремонт или невозможности их дальнейшего использования.
Начальник лаборатории №447
ГЦИ СИ ФГУ «Ростест-Москва»
Е.В.Котельников
ПРИЛОЖЕНИЕ А (Рекомендуемое)
Протокол результатов поверки MZC-300
Таблица А.1 Определение абсолютной погрешности измерения действующего значения напряжения переменного тока. (f = 50 Гц)
Поверяемые точки |
Значения измеряемой величины |
Результаты поверки |
Заключение о соответствии | |||||
№ |
диапазон |
номинал |
нижн. пред |
верх. пред |
показания |
предел допустимой погрешности А ± |
погрешность А |
Соответствует |
В |
В |
В |
В |
В |
В |
В | ||
1. |
От 0 до 250 |
10 |
8 |
12 |
2 | |||
2. |
70 |
67 |
73 |
3 | ||||
3. |
130 |
125 |
135 |
5 | ||||
4. |
190 |
184 |
196 |
6 | ||||
5. |
230 |
223 |
237 |
7 |
Таблица А.2 Определение абсолютной погрешности измерения полного сопротивления цепи “фаза-нуль”
Ro = |
0 |
Xo = |
0 | |||||||
Поверяемые точки |
Значения измеряемой величины |
Результаты поверки |
Заключение о соответствии | |||||||
№ |
диапазон |
номинал Lуст |
номинал Rуст |
номинал Zуст |
нижн. пред |
верх. пред |
показания |
предел допустимой погрешности А ± |
погреш ность А |
Соответствует |
Ом |
мГн |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом | ||
1 |
0,5 |
0,61 |
0,57 |
0,65 |
0,04 | |||||
2 |
От 0 до |
2 |
2,03 |
1,96 |
2,10 |
0,07 | ||||
3 |
19,99 |
10 |
10,01 |
9,78 |
10,24 |
0,23 | ||||
4 |
1,1 |
15 |
15,00 |
14,67 |
15,33 |
0,33 | ||||
5 |
От 200,0 |
50 |
50,0 |
48,9 |
51,1 |
1,1 | ||||
6 |
до |
100 |
100,0 |
97,9 |
102,1 |
2,1 | ||||
7 |
199,9 |
150 |
150,0 |
146,9 |
153,1 |
3,1 | ||||
8 |
0,5 |
0,85 |
0,81 |
0,90 |
0,05 | |||||
9 |
От 0 до |
2 |
2,12 |
2,04 |
2,19 |
0,07 | ||||
10 |
19,99 |
10 |
10,02 |
9,79 |
10,25 |
0,23 | ||||
11 |
2,2 |
15 |
15,02 |
14,69 |
15,35 |
0,33 | ||||
12 |
От 200,0 |
50 |
50,0 |
48,9 |
51,1 |
1,1 | ||||
13 |
до |
100 |
100,0 |
97,9 |
102,1 |
2,1 | ||||
14 |
199,9 |
150 |
150,0 |
146,9 |
153,1 |
3,1 |
ПРИЛОЖЕНИЕ Б (Рекомендуемое)
Протокол результатов поверки MZC-304
Таблица Б.1 Определение абсолютной погрешности измерения действующего значения напряжения переменного тока (f = 50 Гц)
Поверяемые точки |
Значения измеряемой величины |
Результаты поверки |
Заключение о соответствии | |||||
№ |
диапазон |
номинал |
нижн. пред |
верх. пред |
показания |
предел допустимой погрешности А ± |
погрешность А |
Соответствует |
В |
В |
В |
В |
В |
В |
В | ||
1. |
От 0 до 299,9 |
10,0 |
9,2 |
10,8 |
0,8 | |||
2. |
100,0 |
97,4 |
102,6 |
2,6 | ||||
3. |
250,0 |
244,4 |
255,6 |
5,6 | ||||
4. |
От 300 до 500 |
350 |
341 |
359 |
9 | |||
5. |
400 |
390 |
410 |
10 | ||||
6. |
450 |
439 |
461 |
11 |
Таблица Б.2 Определение абсолютной погрешности измерения частоты переменного тока.(и=100 В)
Поверяемые точки |
Значения измеряемой величины |
Результаты поверки |
Заключение о соответствии | |||||
№ |
диапазон |
номинал |
нижн.пред |
верх.пред |
показания |
предел допустимой погрешности А ± |
погрешность А |
Соответствует |
Гц |
Гц |
Гц |
Гц |
Гц |
Гц |
Гц | ||
1. |
От 45,0 до 65,0 |
46,0 |
45,9 |
46,1 |
0,1 | |||
2. |
50,0 |
49,9 |
50,1 |
0,1 | ||||
3. |
60,0 |
59,9 |
60,1 |
0,1 | ||||
4. |
64,0 |
63,9 |
64,1 |
0,1 |
Таблица Б.3 Определение абсолютной погрешности измерения полного сопротивления цепи “фаза-нуль”.
Ro = |
0 |
Xo = |
0 | |||||||
Поверяемые точки |
Значения измеряемой величины |
Результаты поверки |
Заключение о соответствии | |||||||
№ |
диапазон |
номинал LyCT |
номинал RyCT |
номинал ZyCT |
нижн.п ред |
верх. пред |
показания |
предел допустимой погрешности А ± |
погреш ность А |
Соответствует |
Ом |
мГн |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом | ||
1 |
0,50 |
0,61 |
0,55 |
0,67 |
0,06 | |||||
2 |
От 0 до |
2,00 |
2,03 |
1,90 |
2,16 |
0,13 | ||||
3 |
19,99 |
10,00 |
10,01 |
9,48 |
10,54 |
0,53 | ||||
4 |
15,00 |
15,00 |
14,22 |
15,78 |
0,78 | |||||
5 |
От 200,0 |
1,1 |
50,0 |
50,0 |
47,2 |
52,8 |
2,8 | |||
6 |
до |
100,0 |
100,0 |
94,7 |
105,3 |
5,3 | ||||
7 |
199,9 |
150,0 |
150,0 |
142,2 |
157,8 |
7,8 | ||||
8 |
От 200 до 1999 |
500 |
500 |
472 |
528 |
28 | ||||
9 |
1000 |
1000 |
947 |
1053 |
53 | |||||
10 |
1900 |
1900 |
1802 |
1998 |
98 | |||||
11 |
0,50 |
0,85 |
0,78 |
0,93 |
0,07 | |||||
12 |
От 0 до |
2,00 |
2,12 |
1,98 |
2,25 |
0,14 | ||||
13 |
19,99 |
10,00 |
10,02 |
9,49 |
10,56 |
0,53 | ||||
14 |
15,00 |
15,02 |
14,24 |
15,80 |
0,78 | |||||
15 |
От 200,0 |
2,2 |
50,0 |
50,0 |
47,2 |
52,8 |
2,8 | |||
16 |
до |
100,0 |
100,0 |
94,7 |
105,3 |
5,3 | ||||
17 |
199,9 |
150,0 |
150,0 |
142,2 |
157,8 |
7,8 | ||||
18 |
От 200 до 1999 |
500 |
500 |
472 |
528 |
28 | ||||
19 |
1000 |
1000 |
947 |
1053 |
53 | |||||
20 |
1900 |
1900 |
1802 |
1998 |
98 |
Таблица Б.4 Определение абсолютной погрешности измерения полного сопротивления цепи “фаза-фаза”.
Ro = |
0 |
Xo = |
0 | |||||||
Поверяемые точки |
Значения измеряемой величины |
Результаты поверки |
Заключение о соответствии | |||||||
№ |
диапазон |
номинал LyCT |
номинал RyCT |
номинал ZyCT |
нижн.п ред |
верх. пред |
показания |
предел допустимой погрешности А ± |
погреш ность А |
Соответствует |
Ом |
мГн |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом | ||
1 |
0,50 |
0,61 |
0,55 |
0,67 |
0,06 | |||||
2 |
От 0 до |
2,00 |
2,03 |
1,90 |
2,16 |
0,13 | ||||
3 |
19,99 |
10,00 |
10,01 |
9,48 |
10,54 |
0,53 | ||||
4 |
15,00 |
15,00 |
14,22 |
15,78 |
0,78 | |||||
5 |
От 200,0 |
1,1 |
50,0 |
50,0 |
47,2 |
52,8 |
2,8 | |||
6 |
до |
100,0 |
100,0 |
94,7 |
105,3 |
5,3 | ||||
7 |
199,9 |
150,0 |
150,0 |
142,2 |
157,8 |
7,8 | ||||
8 |
От 200 до 1999 |
500 |
500 |
472 |
528 |
28 | ||||
9 |
1000 |
1000 |
947 |
1053 |
53 | |||||
10 |
1900 |
1900 |
1802 |
1998 |
98 | |||||
11 |
0,50 |
0,85 |
0,78 |
0,93 |
0,07 | |||||
12 |
От 0 до |
2,00 |
2,12 |
1,98 |
2,25 |
0,14 | ||||
13 |
19,99 |
10,00 |
10,02 |
9,49 |
10,56 |
0,53 | ||||
14 |
15,00 |
15,02 |
14,24 |
15,80 |
0,78 | |||||
15 |
От 200,0 |
2,2 |
50,0 |
50,0 |
47,2 |
52,8 |
2,8 | |||
16 |
до |
100,0 |
100,0 |
94,7 |
105,3 |
5,3 | ||||
17 |
199,9 |
150,0 |
150,0 |
142,2 |
157,8 |
7,8 | ||||
18 |
От 200 до 1999 |
500 |
500 |
472 |
528 |
28 | ||||
19 |
1000 |
1000 |
947 |
1053 |
53 | |||||
20 |
1900 |
1900 |
1802 |
1998 |
98 |
Таблица Б.5 Определение абсолютной погрешности измерения полного сопротивления цепи “фаза-защитный проводник”.
Ro = |
0 |
Xo = |
0 | |||||||
Поверяемые точки |
Значения измеряемой величины |
Результаты поверки |
Заключение о соответствии | |||||||
№ |
диапазон |
номинал LyCT |
номинал RyCT |
номинал ZyCT |
нижн.п ред |
верх. пред |
показания |
предел допустимой погрешности А ± |
погреш ность А |
Соответствует |
Ом |
мГн |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом | ||
1 |
0,50 |
0,61 |
0,55 |
0,67 |
0,06 | |||||
2 |
От 0 до |
2,00 |
2,03 |
1,90 |
2,16 |
0,13 | ||||
3 |
19,99 |
10,00 |
10,01 |
9,48 |
10,54 |
0,53 | ||||
4 |
15,00 |
15,00 |
14,22 |
15,78 |
0,78 | |||||
5 |
От 200,0 |
1,1 |
50,0 |
50,0 |
47,2 |
52,8 |
2,8 | |||
6 |
до |
100,0 |
100,0 |
94,7 |
105,3 |
5,3 | ||||
7 |
199,9 |
150,0 |
150,0 |
142,2 |
157,8 |
7,8 | ||||
8 |
От 200 до 1999 |
500 |
500 |
472 |
528 |
28 | ||||
9 |
1000 |
1000 |
947 |
1053 |
53 | |||||
10 |
1900 |
1900 |
1802 |
1998 |
98 | |||||
11 |
0,50 |
0,85 |
0,78 |
0,93 |
0,07 | |||||
12 |
От 0 до |
2,00 |
2,12 |
1,98 |
2,25 |
0,14 | ||||
13 |
19,99 |
10,00 |
10,02 |
9,49 |
10,56 |
0,53 | ||||
14 |
15,00 |
15,02 |
14,24 |
15,80 |
0,78 | |||||
15 |
От 200,0 |
2,2 |
50,0 |
50,0 |
47,2 |
52,8 |
2,8 | |||
16 |
до |
100,0 |
100,0 |
94,7 |
105,3 |
5,3 | ||||
17 |
199,9 |
150,0 |
150,0 |
142,2 |
157,8 |
7,8 | ||||
18 |
От 200 до 1999 |
500 |
500 |
472 |
528 |
28 | ||||
19 |
1000 |
1000 |
947 |
1053 |
53 | |||||
20 |
1900 |
1900 |
1802 |
1998 |
98 |
Таблица Б.6 Определение абсолютной погрешности измерения полного сопротивления цепи “фаза-защитный проводник” без срабатывания УЗО.
Ro = |
0 |
Xo = |
0 | |||||||
Поверяемые точки |
Значения измеряемой величины |
Результаты поверки |
Заключение о соответствии | |||||||
№ |
диапазон |
номинал LyCT |
номинал RyCT |
номинал ZyCT |
нижн. пред |
верх. пред |
показания |
предел допустимой погрешности А ± |
погреш ность А |
Соответствует |
Ом |
мГн |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом | ||
1 |
0,50 |
0,61 |
0,47 |
0,74 |
0,14 | |||||
2 |
От 0 до |
2,00 |
2,03 |
1,81 |
2,25 |
0,22 | ||||
3 |
19,99 |
10,00 |
10,01 |
9,31 |
10,71 |
0,70 | ||||
4 |
15,00 |
15,00 |
14,00 |
16,00 |
1,00 | |||||
5 |
От 200,0 |
1,1 |
50,0 |
50,0 |
46,5 |
53,5 |
3,5 | |||
6 |
до |
100,0 |
100,0 |
93,5 |
106,5 |
6,5 | ||||
7 |
199,9 |
150,0 |
150,0 |
140,5 |
159,5 |
9,5 | ||||
8 |
От 200 до 1999 |
500 |
500 |
465 |
535 |
35 | ||||
9 |
1000 |
1000 |
935 |
1065 |
65 | |||||
10 |
1900 |
1900 |
1687 |
1913 |
113 | |||||
11 |
0,50 |
0,85 |
0,70 |
1,00 |
0,15 | |||||
12 |
От 0 до |
2,00 |
2,12 |
1,89 |
2,34 |
0,23 | ||||
13 |
19,99 |
10,00 |
10,02 |
9,32 |
10,73 |
0,70 | ||||
14 |
15,00 |
15,02 |
14,01 |
16,02 |
1,00 | |||||
15 |
От 200,0 |
2,2 |
50,0 |
50,0 |
46,5 |
53,5 |
3,5 | |||
16 |
до |
100,0 |
100,0 |
93,5 |
106,5 |
6,5 | ||||
17 |
199,9 |
150,0 |
150,0 |
140,5 |
159,5 |
9,5 | ||||
18 |
От 200 до 1999 |
500 |
500 |
465 |
535 |
35 | ||||
19 |
1000 |
1000 |
935 |
1065 |
65 | |||||
20 |
1900 |
1900 |
1687 |
1913 |
113 |
Таблица Б.7 Определение абсолютной погрешности измерения электрического сопротивления малым током.
Поверяемые точки |
Значения измеряемой величины |
Результаты поверки |
Заключение о соответствии | |||||
№ |
диапазон |
номинал |
нижн. пред |
верх. пред |
показания |
предел допустимой погрешности А ± |
погрешность А |
Соответствует |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом | ||
1. |
От 0 до 199,9 |
0,5 |
0,2 |
0,8 |
0,3 | |||
2. |
100,0 |
96,7 |
103,3 |
3,3 | ||||
3. |
190,0 |
184,0 |
196,0 |
6,0 | ||||
4. |
От 200 до 1999 |
250 |
240 |
261 |
11 | |||
5. |
1000 |
967 |
1033 |
33 | ||||
6. |
1900 |
1840 |
1960 |
60 |
Таблица Б.8 Определение абсолютной погрешности измерения сопротивления защитных проводников.
Поверяемые точки |
Значения измеряемой величины |
Результаты поверки |
Заключение о соответствии | |||||
№ |
диапазон |
номинал |
нижн.пред |
верх.пред |
показания |
предел допустимой погрешности А ± |
погрешность А |
Соответствует |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом | ||
1. |
От 0 до 19,99 |
0,50 |
0,46 |
0,54 |
0,04 | |||
2. |
10,00 |
9,77 |
10,23 |
0,23 | ||||
3. |
19,00 |
18,59 |
19,41 |
0,41 | ||||
4. |
От 20,0 до 199,9 |
25,0 |
24,2 |
25,8 |
0,8 | |||
5. |
100,0 |
97,7 |
102,3 |
2,3 | ||||
6. |
190,0 |
185,9 |
194,1 |
4,1 | ||||
7. |
От 200 до 400 |
250 |
242 |
258 |
8 | |||
8. |
300 |
291 |
309 |
9 | ||||
9. |
380 |
369 |
391 |
11 |
ПРИЛОЖЕНИЕ В (Рекомендуемое)
Протокол результатов поверки MZC-305, MZC-306
Таблица В.1 Определение абсолютной погрешности измерения действующего значения напряжения
переменного тока
Поверяемые точки |
Значения измеряемой величины |
Результаты поверки |
Заключение о соответствии | |||||
№ |
диапазон |
номинал |
нижн. пред |
верх. пред |
показания |
предел допустимой погрешности А |
погрешность А |
Соответствует |
В |
В |
В |
В |
В |
В |
В | ||
1. |
От 0 до 249,9 |
10,0 |
9,4 |
10,6 |
0,6 | |||
2. |
100,0 |
97,6 |
102,4 |
2,4 | ||||
3. |
250,0 |
244,6 |
255,4 |
5,4 | ||||
4. |
От 250 до 750 |
350 |
341 |
359 |
9 | |||
5. |
400 |
390 |
410 |
10 | ||||
6. |
450 |
439 |
461 |
11 |
Таблица В.2 Определение абсолютной погрешности измерения полного сопротивления цепи “фаза-
нуль”
Ro = |
0 |
Xo = |
0 | |||||||
Поверяемые точки |
Значения измеряемой величины |
Результаты поверки |
Заключение о соответствии | |||||||
№ |
диапазон |
номинал Lуст |
номинал Rуст |
номинал Zуст |
нижн.п ред |
верх. пред |
показания |
предел допустимой погрешности А ± |
погреш ность А |
Соответствует |
Ом |
мГн |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом | ||
1 |
0,50 |
0,61 |
0,55 |
0,67 |
0,06 | |||||
2 |
От 0 до |
2,00 |
2,03 |
1,90 |
2,16 |
0,13 | ||||
3 |
19,99 |
10,00 |
10,01 |
9,48 |
10,54 |
0,53 | ||||
4 |
15,00 |
15,00 |
14,22 |
15,78 |
0,78 | |||||
5 |
От 200,0 |
1,1 |
50,0 |
50,0 |
47,7 |
52,3 |
2,3 | |||
6 |
до |
100,0 |
100,0 |
95,7 |
104,3 |
4,3 | ||||
7 |
199,9 |
150,0 |
150,0 |
143,7 |
156,3 |
6,3 | ||||
8 |
От 200 до 1999 |
500 |
500 |
477 |
523 |
23 | ||||
9 |
1000 |
1000 |
957 |
1043 |
43 | |||||
10 |
1900 |
1900 |
1821 |
1979 |
79 | |||||
11 |
0,50 |
0,85 |
0,78 |
0,93 |
0,07 | |||||
12 |
От 0 до |
2,00 |
2,12 |
1,98 |
2,25 |
0,14 | ||||
13 |
19,99 |
10,00 |
10,02 |
9,49 |
10,56 |
0,53 | ||||
14 |
15,00 |
15,02 |
14,24 |
15,80 |
0,78 | |||||
15 |
От 200,0 |
2,2 |
50,0 |
50,0 |
47,7 |
52,3 |
2,3 | |||
16 |
до |
100,0 |
100,0 |
95,7 |
104,3 |
4,3 | ||||
17 |
199,9 |
150,0 |
150,0 |
143,7 |
156,3 |
6,3 | ||||
18 |
От 200 до 1999 |
500 |
500 |
477 |
523 |
23 | ||||
19 |
1000 |
1000 |
957 |
1043 |
43 | |||||
20 |
1900 |
1900 |
1821 |
1979 |
79 |
Таблица В.3 Определение абсолютной погрешности измерения полного сопротивления цепи “фаза-фаза”
Ro = |
0 |
Xo = |
0 | |||||||
Поверяемые точки |
Значения измеряемой величины |
Результаты поверки |
Заключение о соответствии | |||||||
№ |
диапазон |
номинал LyCT |
номинал RyCT |
номинал ZyCT |
нижн.п ред |
верх. пред |
показания |
предел допустимой погрешности А ± |
погреш ность А |
Соответствует |
Ом |
мГн |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом | ||
1 |
0,50 |
0,61 |
0,55 |
0,67 |
0,06 | |||||
2 |
От 0 до |
2,00 |
2,03 |
1,90 |
2,16 |
0,13 | ||||
3 |
19,99 |
10,00 |
10,01 |
9,48 |
10,54 |
0,53 | ||||
4 |
15,00 |
15,00 |
14,22 |
15,78 |
0,78 | |||||
5 |
От 200,0 |
1,1 |
50,0 |
50,0 |
47,7 |
52,3 |
2,3 | |||
6 |
до |
100,0 |
100,0 |
95,7 |
104,3 |
4,3 | ||||
7 |
199,9 |
150,0 |
150,0 |
143,7 |
156,3 |
6,3 | ||||
8 |
От 200 до 1999 |
500 |
500 |
477 |
523 |
23 | ||||
9 |
1000 |
1000 |
957 |
1043 |
43 | |||||
10 |
1900 |
1900 |
1821 |
1979 |
79 | |||||
11 |
0,50 |
0,85 |
0,78 |
0,93 |
0,07 | |||||
12 |
От 0 до |
2,00 |
2,12 |
1,98 |
2,25 |
0,14 | ||||
13 |
19,99 |
10,00 |
10,02 |
9,49 |
10,56 |
0,53 | ||||
14 |
15,00 |
15,02 |
14,24 |
15,80 |
0,78 | |||||
15 |
От 200,0 |
2,2 |
50,0 |
50,0 |
47,7 |
52,3 |
2,3 | |||
16 |
до |
100,0 |
100,0 |
95,7 |
104,3 |
4,3 | ||||
17 |
199,9 |
150,0 |
150,0 |
143,7 |
156,3 |
6,3 | ||||
18 |
От 200 до 1999 |
500 |
500 |
477 |
523 |
23 | ||||
19 |
1000 |
1000 |
957 |
1043 |
43 | |||||
20 |
1900 |
1900 |
1821 |
1979 |
79 |
Таблица В.4 Определение абсолютной погрешности измерения полного сопротивления цепи “фаза-защитный проводник”
Ro = |
0 |
Xo = |
0 | |||||||
Поверяемые точки |
Значения измеряемой величины |
Результаты поверки |
Заключение о соответствии | |||||||
№ |
диапазон |
номинал LyCT |
номинал RyCT |
номинал ZyCT |
нижн.п ред |
верх. пред |
показания |
предел допустимой погрешности А ± |
погреш ность А |
Соответствует |
Ом |
мГн |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом | ||
1 |
0,50 |
0,61 |
0,55 |
0,67 |
0,06 | |||||
2 |
От 0 до |
2,00 |
2,03 |
1,90 |
2,16 |
0,13 | ||||
3 |
19,99 |
10,00 |
10,01 |
9,48 |
10,54 |
0,53 | ||||
4 |
15,00 |
15,00 |
14,22 |
15,78 |
0,78 | |||||
5 |
От 200,0 |
1,1 |
50,0 |
50,0 |
47,7 |
52,3 |
2,3 | |||
6 |
до |
100,0 |
100,0 |
95,7 |
104,3 |
4,3 | ||||
7 |
199,9 |
150,0 |
150,0 |
143,7 |
156,3 |
6,3 | ||||
8 |
От 200 до 1999 |
500 |
500 |
477 |
523 |
23 | ||||
9 |
1000 |
1000 |
957 |
1043 |
43 | |||||
10 |
1900 |
1900 |
1821 |
1979 |
79 | |||||
11 |
0,50 |
0,85 |
0,78 |
0,93 |
0,07 | |||||
12 |
От 0 до |
2,00 |
2,12 |
1,98 |
2,25 |
0,14 | ||||
13 |
19,99 |
10,00 |
10,02 |
9,49 |
10,56 |
0,53 | ||||
14 |
15,00 |
15,02 |
14,24 |
15,80 |
0,78 | |||||
15 |
От 200,0 |
2,2 |
50,0 |
50,0 |
47,7 |
52,3 |
2,3 | |||
16 |
до |
100,0 |
100,0 |
95,7 |
104,3 |
4,3 | ||||
17 |
199,9 |
150,0 |
150,0 |
143,7 |
156,3 |
6,3 | ||||
18 |
От 200 до 1999 |
500 |
500 |
477 |
523 |
23 | ||||
19 |
1000 |
1000 |
957 |
1043 |
43 | |||||
20 |
1900 |
1900 |
1821 |
1979 |
79 |
Таблица В.5 Определение абсолютной погрешности измерения полного сопротивления цепи “фаза-
защитный проводник” без срабатыания УЗО.
Ro = |
0 |
Xo = |
0 | |||||||
Поверяемые точки |
Значения измеряемой величины |
Результаты поверки |
Заключение о соответствии | |||||||
№ |
диапазон |
номинал LyCT |
номинал RyCT |
номинал ZyCT |
нижн.п ред |
верх. пред |
показания |
предел допустимой погрешности А ± |
погреш ность А |
Соответствует |
Ом |
мГн |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом |
Ом | ||
1 |
0,50 |
0,61 |
0,47 |
0,74 |
0,14 | |||||
2 |
От 0 до |
2,00 |
2,03 |
1,81 |
2,25 |
0,22 | ||||
3 |
19,99 |
10,00 |
10,01 |
9,31 |
10,71 |
0,70 | ||||
4 |
15,00 |
15,00 |
14,00 |
16,00 |
1,00 | |||||
5 |
От 200,0 |
1,1 |
50,0 |
50,0 |
46,5 |
53,5 |
3,5 | |||
6 |
до |
100,0 |
100,0 |
93,5 |
106,5 |
6,5 | ||||
7 |
199,9 |
150,0 |
150,0 |
140,5 |
159,5 |
9,5 | ||||
8 |
От 200 до 1999 |
500 |
500 |
465 |
535 |
35 | ||||
9 |
1000 |
1000 |
935 |
1065 |
65 | |||||
10 |
1900 |
1900 |
1687 |
1913 |
113 | |||||
11 |
0,50 |
0,85 |
0,70 |
1,00 |
0,15 | |||||
12 |
От 0 до |
2,00 |
2,12 |
1,89 |
2,34 |
0,23 | ||||
13 |
19,99 |
10,00 |
10,02 |
9,32 |
10,73 |
0,70 | ||||
14 |
15,00 |
15,02 |
14,01 |
16,02 |
1,00 | |||||
15 |
От 200,0 |
2,2 |
50,0 |
50,0 |
46,5 |
53,5 |
3,5 | |||
16 |
до |
100,0 |
100,0 |
93,5 |
106,5 |
6,5 | ||||
17 |
199,9 |
150,0 |
150,0 |
140,5 |
159,5 |
9,5 | ||||
18 |
От 200 до 1999 |
500 |
500 |
465 |
535 |
35 | ||||
19 |
1000 |
1000 |
935 |
1065 |
65 | |||||
20 |
1900 |
1900 |
1687 |
1913 |
113 |
26
