Методика поверки «Государственная система обеспечения единства измерений Устройства поверки вторичной аппаратуры «УПВА-М1», «УПВА-М2»» (ОЦСМ 101196-2020 МП)
Федеральное бюджетное учреждение
«Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ»)
![Методика поверки. Государственная система обеспечения единства измерений Устройства поверки вторичной аппаратуры «УПВА-М1», «УПВА-М2». ОЕИ Аналитика](mp_html/1994261652658163fbd9060_files/1994261652658163fbd9060-1.jpg)
РАЗРАБОТЧИКИ:
Начальник отдела поверки и калибровки средств измерений электромагнитных величин ФБУ «Омский ЦСМ»
![Методика поверки. Государственная система обеспечения единства измерений Устройства поверки вторичной аппаратуры «УПВА-М1», «УПВА-М2». ОЕИ Аналитика](mp_html/1994261652658163fbd9060_files/1994261652658163fbd9060-2.jpg)
О.Н. Авласенок
Ведущий инженер по метрологии
![Методика поверки. Государственная система обеспечения единства измерений Устройства поверки вторичной аппаратуры «УПВА-М1», «УПВА-М2». ОЕИ Аналитика](mp_html/1994261652658163fbd9060_files/1994261652658163fbd9060-3.jpg)
СМ»
Д.А. Воробьев
г. Омск 2020 г.
Настоящая методика поверки распространяется на Устройства поверки вторичной аппаратуры «УПВА-М1», «УПВА-М2» (далее по тексту - калибраторы), выпускаемые ООО «ПТП Прибор» по 2020.422180.003 ТУ, и устанавливает методику их первичной и периодической поверок.
Интервал между поверками - один год.
Допускается проведение поверки отдельных измерительных каналов из состава калибратора в соответствии с заявлением владельца калибратора.
1 Операции поверки-
1.1 При проведении поверки должны быть выполнены операции, приведенные в таблице 1.
Таблица 1
Наименование операции |
Номер пункта методики поверки |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
Внешний осмотр |
7.1 |
Да |
Да |
Проверка сопротивления изоляции |
7.2 |
Да |
Нет |
Опробование |
7.3 |
Да |
Да |
Определение метрологических характеристик |
7.4 |
Да |
Да |
Определение абсолютной погрешности измерений силы постоянного тока |
7.4.1 |
Да |
Да* |
Определение абсолютной погрешности измерений напряжения постоянного тока |
7.4.2 |
Да |
Да* |
Определение относительной погрешности измерений частоты и периода следования импульсов |
7.4.3 |
Да |
Да* |
Определение абсолютной погрешности измерений количества импульсов в пачке |
7.4.4 |
Да |
Да* |
Определение относительной погрешности измерений количества импульсов за интервал времени |
7.4.5 |
Да |
Да* |
Определение абсолютной погрешности измерений интервала времени |
7.4.6 |
Да |
Да* |
Определение абсолютной погрешности воспроизведений силы постоянного тока |
7.4.7 |
Да |
Да* |
Определение относительной погрешности воспроизведений частоты и периода следования импульсов |
7.4.8 |
Да |
Да* |
Определение абсолютной погрешности воспроизведений количества импульсов в пачке |
7.4.9 |
Да |
Да* |
Определение абсолютной погрешности воспроизведений интервала времени |
7.4.10 |
Да |
Да* |
Оформление результатов поверки |
8 |
Да |
Да |
* - При наличии заявления владельца калибратора поверка проводится только в части заявляемых на поверку измерительных каналов. |
-
1.2 Если при проведении той или иной операции поверки получен отрицательный результат, поверку прекращают, результаты поверки оформляют в соответствии с разделом 8 настоящей методики.
-
2.1 При проведении поверки применяют основные и вспомогательные средства поверки, приведенные в таблице 2.
-
2.2 Эталоны единиц величин, используемые при поверке, должны быть аттестованы в установленном порядке. Средства измерений, используемые при поверке, должны быть поверены в установленном порядке.
-
2.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых калибраторов с требуемой точностью.
Таблица 2
Номер пункта методики поверки |
Наименование и тип основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего основные технические требования и (или) метрологические и основные технические характеристики средства поверки |
7.2 |
Мультиметр-мегаомметр Fluke 1587 FC (per. № 64023-16): - от 0,01 до 100 МОм (100 В), А: ± [0,03 R + (0,05...5)] МОм |
7.3, 7.4 |
Частотомер электронно-счетный 43-85/6 (per. № 56478-14):
|
7.4 |
Вольтметр-калибратор постоянного напряжения В2-43 с БВ-04 (per. № 30362-10): |
7.4 |
Генератор сигналов произвольной формы 33250А (per. № 52150-12): от 1 мкГц до 80 МГц; 8: ± 2- 10'4 |
7.4 |
Мультиметр цифровой прецизионный 8508А (per. № 25984-08): - 20 мА; Д: ± (14104-/+ 2-10’47п) мА |
6,7 |
Прибор комбинированный Testo 622 (per. №53505-13):
|
Примечание -Д - пределы до] 5 - пределы дог R -измеренное з I- измеренное U - воспроизвел /п - предел диаг Un - предел диа 80 - пределы до бзап - относител Т- измеренное |
3 таблице приняты следующие обозначения: тускаемой абсолютной погрешности измерений, единица величины; [ускаемой относительной погрешности измерений, %; начение сопротивления изоляции, МОм; ^воспроизведенное) значение силы постоянного тока, мА; денное значение напряжения постоянного тока, В; газона измерений (воспроизведения) силы постоянного тока, мА; пазона воспроизведения напряжения постоянного тока, В; пускаемой относительной погрешности по частоте за год; ьная погрешность, обусловленная системой запуска частотомера; значение временного интервала или длительность импульсов, с |
При проведении поверки должны соблюдаться следующие условия:
от + 15 до + 25; от 30 до 80; от 84,0 до 106,7; от 187 до 242;
от 49 до 51.
-
- температура окружающего воздуха, °C
-
- относительная влажность, %
-
- атмосферное давление, кПа
-
- напряжение питания переменного тока, В
-
- частота питания переменного тока, Гц
-
6.1 Подготавливают к работе калибратор и средства поверки в соответствии с их эксплуатационными документами.
-
6.2 Проводят монтаж калибратора, средств поверки и вспомогательного оборудования в соответствии со схемами, приведенными в приложении А.
-
6.3 Включают и прогревают калибратор не менее 10 мин.
-
7 Проведение поверки
При внешнем осмотре устанавливают соответствие калибратора следующим требованиям:
-
- комплектность калибратора должна соответствовать указанной в эксплуатационной документации;
-
- не допускается наличие механических повреждений и дефектов покрытия, ухудшающих внешний вид калибратора и мешающих работе;
-
- надписи на калибраторе должны быть нанесены четко и соответствовать требования эксплуатационной документации.
-
7.2.1 Сопротивление изоляции измеряют мультиметром-мегаомметром между контактом заземления и соединенными вместе контактами «Ь» и «N». Внешние провода должны быть отключены от калибратора.
-
7.2.2 Результаты проверки считают положительными, если сопротивление изоляции проверяемых цепей не менее 20 МОм.
-
7.3.1 При опробовании калибратора проверяют правильность прохождения сигналов от калибратора к средствам поверки.
-
7.3.2 Изменяя выходные сигналы калибратора, убеждаются в их воспроизведении калибратором и измерении средствами поверки, контролируя изменение измеренных значений на дисплеях средств поверки.
-
7.3.3 При опробовании проверяют работоспособность входных и выходных дискретных каналов калибратора. Для этого:

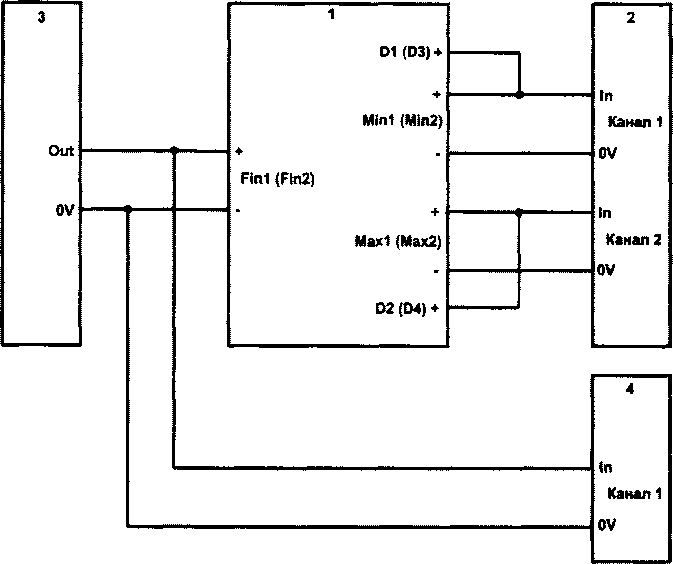

-выполняют монтаж калибратора и средств поверки в соответствии с рисунком А.1 Приложения А;
-
- в соответствии с руководством по эксплуатации на калибратор, на выходе калибратора воспроизводят интервал времени равный 1000 мс;
-
- процесс генерирования интервала времени сопровождается формированием выходных дискретных сигналов (наблюдается загорание светодиодных индикаторов «MIN» и «МАХ»), поступающих на дискретные входы (наблюдается загорание светодиодных индикаторов «D1» и «D2»).
-
7.3.4 Вышеописанную проверку выполняют для каждой пары входных/выходных дискретных каналов калибратора.
-
7.4 Определение метрологических характеристик
-
7.4.1.1 Определение абсолютной погрешности измерений силы постоянного тока выполняют в следующей последовательности:
-
- выполняют монтаж калибратора и средств поверки в соответствии с рисунком А.2 Приложения А;
-
- в соответствии с руководством по эксплуатации на калибратор, подготавливают калибратор к измерению входного сигнала силы постоянного тока
-
- подключают вольтметр-калибратор к измерительному каналу калибратора и устанавливают значения силы постоянного тока равные 1,5, 10,15, 20 мА;
-
- считывают с дисплея калибратора измеренные значения силы постоянного тока.
-
7.4.1.2 Определяют абсолютную погрешность измерений силы постоянного тока при z-om воспроизведении Д“зм, мА, по формуле:
Д/Т= - hi, (I)
где IKi - значение силы постоянного тока по показаниям калибратора при z-ом измерении, мА;
/эг - значение силы постоянного тока, воспроизводимое эталоном при z-ом измерении, мА.
-
7.4.1.3 Значение абсолютной погрешности измерений силы постоянного тока не должно превышать установленных пределов ± 0,01 мА.
-
7.4.2.1 Определение абсолютной погрешности измерения напряжения постоянного тока выполняют в следующей последовательности:
-
- выполняют монтаж калибратора и средств поверки в соответствии с рисунком А.2 Приложения А;
-
- в соответствии с руководством по эксплуатации на калибратор, подготавливают калибратор к измерению входного сигнала силы постоянного тока;
-
- подключают вольтметр-калибратор к измерительному каналу калибратора и устанавливают значения напряжения постоянного тока равные 1,8,15,24, 30 В;
-
- считывают с дисплея калибратора измеренные значения напряжения постоянного тока.
-
7.4.2.2 Определяют абсолютную погрешность измерений напряжения постоянного тока при z-ом воспроизведении Д^м, В, по формуле:
AS“= «и - «э<> (2)
где UKi - значение напряжения постоянного тока по показаниям калибратора при z-om измерении, В;
U3i - значение напряжения постоянного тока, воспроизводимое эталоном при z-om измерении, В.
-
7.4.2.3 Значение абсолютной погрешности измерений напряжения постоянного тока не должно превышать установленных пределов ± 0,01 В.
-

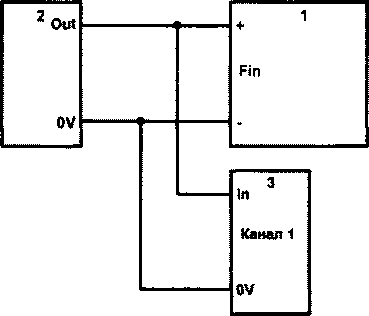

7.4.3.1 Определение относительной погрешности измерений частоты и периода следования импульсов выполняют в следующей последовательности:
-
- выполняют монтаж калибратора и средств поверки в соответствии с рисунком А.З Приложения А;
-
- в соответствии с руководством по эксплуатации на калибратор, подготавливают калибратор к измерению частоты и периода следования импульсов;
-
- на генераторе устанавливают период следования импульсов, равный 20, 100, 1000, 10000, 100000,500000 мкс;
-
- считывают с частотомера измеренные значения периода следования импульсов;
-
- считывают с дисплея калибратора измеренные значения периода следования импульсов.
-
7.4.3.2 Операции по 7.4.3.1 повторяют для всех каналов измерений частоты и периода следования импульсов.
-
7.4.3.3 Определяют относительную погрешность измерений частоты и периода следования импульсов /-ым каналом при z-om воспроизведении по формуле:
£ИЗМ _ Ткц—Тэц
(3) калибратора при z-om
ТЭН ’
где TKjt - значение периода следования импульсов по показаниям измерении /-ым каналом, мкс;
частотомера при z-om
ТЭ]1 - значение периода следования импульсов по показаниям измерении j-ым каналом, мкс.
и периода следования
-
7.4.3.4 Значение относительной погрешности измерений частоты импульсов не должно превышать установленных пределов ± 1-10’6.
-
7.4.4.1 Определение абсолютной погрешности измерений количества импульсов в пачке выполняют в следующей последовательности:
-
- выполняют монтаж калибратора и средств поверки в соответствии с рисунком А.З Приложения А;
-
- в соответствии с руководством по эксплуатации на калибратор, подготавливают калибратор к измерению количества импульсов в пачке;
-
- на генераторе устанавливают количества воспроизводимых импульсов равные 2, 10, 100, 1000, 10000, 5000000 импульсов и частоты следования импульсов равные 2, 10, 100, 1000, 10000, 50000 Гц соответственно;
-
- считывают с частотомера измеренные количества импульсов в пачке;
-
- считывают с дисплея калибратора измеренные значения количества импульсов в пачке.
-
7.4.4.2 Операции по 7.4.4.1 повторяют для всех каналов измерений количества импульсов.
-
7.4.4.3 Определяют абсолютную погрешность измерений количества импульсов /-ым каналом при z-om воспроизведении Д^3”, имп., по формуле:
А^ = NK]i - N3ji, (4)
где JVKji _ количество импульсов по показаниям калибратора при z-om измерении /-ым каналом, имп.;
W3ji - количество импульсов по показаниям частотомера при z-om измерении /-ым каналом, имп.
-
7.4.4.4 Значение абсолютной погрешности измерений количества импульсов не должно превышать установленных пределов ± 1 имп.
-
7.4.5.1 Определение относительной погрешности измерений количества импульсов за интервал времени проводят в следующей последовательности:
-
- выполняют монтаж калибратора и средств поверки в соответствии с рисунком А.4 Приложения А;
-
- в соответствии с руководством по эксплуатации на калибратор, подготавливают калибратор к измерению количества импульсов за интервал времени;
-на генераторе устанавливают частоты следования импульсов равные 2, 10, 100, 1000, 10000,50000 Гц;
-
- на калибраторе устанавливают интервалы времени измерений количества импульсов 600000,10000,1000,100,10, 1 мс соответственно;
-
- считывают с дисплея калибратора измеренные значения количества импульсов за интервал времени.
-
7.4.5.2 Операции по 7.4.5.1 повторяют для остальных каналов измерения количества импульсов за интервал времени.
-
7.4.5.3 Определяют относительную погрешность измерения количества импульсов за интервал времени/-ым каналом при z-ом измерении 6^., имп., по формуле:
Ч = "ТэГ1’' 10°%’ <5)
где NtKjj - количество импульсов за интервал времени по показаниям калибратора при z-om измерении j-ым каналом, имп.;
JVtaji _ расчетное количество импульсов за интервал времени при z-ом измерении /-ым каналом, имп., определяемое по формуле:
Nt3»=^, (6)
•’J1 1000’ v 7
где fji - значение частоты следования импульсов по показаниям частотомера при z-om измерении /-ым каналом, Гц;
tji - значение интервала времени по показаниям частотомера при z-ом измерении /-ым каналом, мс.
-
7.4.5.4 Значение относительной погрешности измерений количества импульсов за интервал времени не должно превышать установленных пределов ± 0,01 %.
-
7.4.6 Определение абсолютной погрешности измерений интервала времени
-
7.4.6.1 Определение абсолютной погрешности измерений интервала времени выполняют одновременно с определением относительной погрешности измерений количества импульсов за интервал времени по 7.4.5 настоящей методики.
-
7.4.6.2 Определяют абсолютную погрешность измерений интервала времени J-ым каналом при z-м измерении Д^м, мс, по формуле:
д?м= 1кп - hji, V)
где tKji - значение интервала времени по показаниям калибратора при z-ом измерении /-ым каналом, мс;
t3jt - значение интервала времени по показаниям частотомера при z-ом измерении /-ым каналом, мс.
-
7.4.6.3 Значение абсолютной погрешности измерений интервала времени не должно превышать установленных пределов ±1,0 мс.
-
7.4.7 Определение абсолютной погрешности воспроизведений силы постоянного тока
-
7.4.7.1 Определение абсолютной погрешности воспроизведений силы постоянного тока выполняют в следующей последовательности:
-
- выполняют монтаж калибратора и средств поверки в соответствии с рисунком А.5 Приложения А;
-
- в соответствии с руководством по эксплуатации на калибратор, на выходе калибратора последовательно устанавливают значения силы воспроизводимого постоянного тока равные 1,5, 10,15 и 20 мА;
-
- измеряют воспроизводимые значения силы постоянного тока с помощью мультиметра.
-
7.4.7.2 Операции по 7.4.7.1 повторяют для остальных каналов воспроизведения силы постоянного тока.
-
7.4.7.3 Определяют абсолютную погрешность воспроизведений силы постоянного тока /-ым каналом при z-ом воспроизведении Afocn, мА, по формуле:
4°сп= ha ~ Ikji, (8)
где I3jt - значение силы постоянного тока по показаниям мультиметра при z-om воспроизведении /-ым каналом, мА;
- значение силы постоянного тока по показаниям калибратора при z-om воспроизведении /-ым каналом, мА.
-
7.4.7.4 Значение абсолютной погрешности воспроизведений силы постоянного тока не должно превышать установленных пределов ± 0,003 мА.
-
7.4.8.1 Определение относительной погрешности воспроизведений частоты и периода следования импульсов выполняют в следующей последовательности:
-
- выполняют монтаж калибратора и средств поверки в соответствии с рисунком А.6 Приложения А;
-
- в соответствии с руководством по эксплуатации на калибратор, на выходе калибратора последовательно устанавливают значения воспроизводимого периода следования импульсов равные 20, 100, 1000, 10000, 100000, 500000 мкс;
-
- измеряют воспроизводимые значения периода следования импульсов с помощью частотомера.
-
7.4.8.2 Операции по 7.4.8.1 повторяют для остальных каналов воспроизведений частоты и периода следования импульсов.
-
7.4.8.3 Определяют относительную погрешность воспроизведения частоты и периода следования импульсов /-ым каналом при /-ом воспроизведении 8^°™ по формуле:
бвосп _ Гзд-Ткд (9)
тэп V 7
где ТЭд _ значение периода следования импульсов по показаниям частотомера при /-ом воспроизведении /-ым каналом, мкс;
Iiqi - значение периода следования импульсов по показаниям калибратора при /-ом воспроизведении /-ым каналом, мкс.
-
7.4.8.4 Значение относительной погрешности воспроизведений частоты и периода следования импульсов не должно превышать установленных пределов ± 1-10'6.
-
7.4.9.1 Определение абсолютной погрешности воспроизведений количества импульсов в пачке выполняют в следующей последовательности:
-
- выполняют монтаж калибратора и средств поверки в соответствии с рисунком А.6 Приложения А;
-
- в соответствии с руководством по эксплуатации на калибратор, на выходе калибратора устанавливают количества воспроизводимых импульсов равные 5, 10, 100, 1000, 10000, 5000000 импульсов и частоты следования импульсов равные 2, 10, 100, 1000, 10000, 50000 Гц соответственно;
-
- измеряют количество воспроизведенных импульсов с помощью частотомера.
-
7.4.9.2 Операции по 7.4.9.1 повторяют для остальных каналов воспроизведений количества импульсов в пачке.
-
7.4.9.3 Определяют абсолютную погрешность воспроизведения количества импульсов в пачке j-м каналом при i-м воспроизведении ANji, имп, по формуле:
Д«7 = - NKI„ (10)
где N3p - значение периода следования импульсов по показаниям частотомера при /-ом воспроизведении/-ым каналом, имп.;
NKji - значение периода следования импульсов по показаниям калибратора при /-ом воспроизведении/-ым каналом, имп.
-
7.4.9.4 Значение абсолютной погрешности воспроизведений количества импульсов в пачке не должно превышать установленных пределов ± 1 имп.
-
7.4.10.1 Определение абсолютной погрешности воспроизведений интервала времени выполняют в следующей последовательности:
-
- выполняют монтаж калибратора и средств поверки в соответствии с рисунком А. 6 Приложения А;
-
- в соответствии с руководством по эксплуатации на калибратор, на выходе калибратора устанавливают значения воспроизводимого интервала времени равные 1, 10, 100, 1000, 10000, 600000 мс;
-
- измеряют воспроизводимые интервалы времени с помощью частотомера.
-
7.4.10.2 Операции по 7.4.10.1 повторяют для остальных каналов воспроизведений интервала времени.
-
7.4.10.3 Определяют абсолютную погрешность воспроизведений интервала времени у-ым каналом при z-ом воспроизведении Д°°сп, мс, по формуле:
Д?°сп = t3ji - tKji, (11)
где t3j— значение интервала времени по показаниям частотомера при /-ом воспроизведении j-ым каналом, мс;
tKjt - значение интервала времени по показаниям калибратора при /-ом воспроизведении j-ым каналом, мс.
-
7.4.10.4 Значение абсолютной погрешности воспроизведений интервала времени не должно превышать установленных пределов ±1,0 мс.
-
8.1 Результаты поверки оформляются протоколом поверки свободной формы.
-
8.2 Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.
-
8.3 Калибратор пломбируется в соответствии со схемой, приведенной в Приложении Б.
-
8.4 По заявлению владельца калибратора или лица, представившего его на поверку, на калибратор выдается:
-
- в случае положительных результатов поверки - свидетельство о поверке установленного образца (в свидетельстве о поверке указывают объем проведенной поверки);
-
- в случае отрицательных результатов поверки - извещение о непригодности к применению установленного образца с указанием причин непригодности.
(обязательное)
Схема соединений калибратора и средств поверки
1 |
2 | ||
D1 (О3) + | |||
♦ |
In | ||
Mini (М1п2) |
Канал 1 | ||
- |
0V | ||
♦ |
In | ||
Мах1 (Мах2) |
Канал 2 | ||
- |
0V | ||
02 (D4) ♦ |
1 - Калибратор; 2 - Частотомер электронно-счетный 43-85/6 Рисунок А.1 - Схема проверки входных дискретных каналов
2 . |
1 | |
и | ||
Iln.Uln | ||
0V |
- |
1 - Калибратор; 2 - Вольтметр-калибратор В2-43
Рисунок А.2 - Схема соединений для определения абсолютной погрешности измерений силы и напряжения постоянного тока
![Методика поверки. Государственная система обеспечения единства измерений Устройства поверки вторичной аппаратуры «УПВА-М1», «УПВА-М2». ОЕИ Аналитика](mp_html/1994261652658163fbd9060_files/1994261652658163fbd9060-4.png)
1 - Калибратор; 2 - Генератор сигналов произвольной формы 33250А;
3 - Частотомер электронно-счетный 43-85/6
Рисунок А.З - Схема соединений для определения относительной погрешности измерений частоты и периода следования импульсов и абсолютной погрешности измерений количества импульсов в пачке
![Методика поверки. Государственная система обеспечения единства измерений Устройства поверки вторичной аппаратуры «УПВА-М1», «УПВА-М2». ОЕИ Аналитика](mp_html/1994261652658163fbd9060_files/1994261652658163fbd9060-5.png)
1 - Калибратор; 2,4 - Частотомер электронно-счетный 43-85/6;
3 - Генератор сигналов произвольной формы 33250А;
Рисунок А.4 - Схема соединений для определения относительной погрешности измерений количества импульсов за интервал времени и абсолютной погрешности измерений интервала времени
1 |
2 | |
lout |
1 | |
- |
0V |
1 - Калибратор; 2 - Мультиметр цифровой прецизионный 8508А
Рисунок А.5 - Схема соединений для определения абсолютной погрешности воспроизведений силы постоянного тока
1 |
2 | |
+ |
In | |
Fout, Nout |
Канал 1 | |
- |
OV |
1 - Калибратор; 2 - Частотомер электронно-счетный 43-85/6
Рисунок А.6 - Схема соединений для определения относительной погрешности воспроизведений частоты и периода следования импульсов, абсолютной погрешности воспроизведений количества импульсов в пачке, абсолютной погрешности воспроизведений интервала времени
Приложение Б(обязательное)
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Место нанесения знака поверки
![Методика поверки. Государственная система обеспечения единства измерений Устройства поверки вторичной аппаратуры «УПВА-М1», «УПВА-М2». ОЕИ Аналитика](mp_html/1994261652658163fbd9060_files/1994261652658163fbd9060-6.png)
Рисунок Б. 1 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Ф Б у
«Омский ЦСМ»
Требования к квалификации поверителей
К проведению поверки допускаются лица, прошедшие обучение в качестве поверителей данного вида средств измерений, изучившие настоящую методику поверки и эксплуатационную документацию на калибраторы и средства их поверки.
Требования безопасности
-
4.1 При проведении поверки соблюдают требования безопасности при эксплуатации калибраторов и средств поверки, приведенных в их эксплуатационных документах.
-
4.2 При проведении поверки соблюдают требования безопасности, установленные:
-
- ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»;
-
- ГОСТ 12.3.019-80 «ССБТ. Испытания и измерения электрические. Общие требования безопасности»;
-
- ГОСТ 12.1.019-2017 «ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты»;
-
- «Правилами технической эксплуатации электроустановок потребителей».
