Методика поверки «Осциллографы серии gos-6000» (г.р.29607-05)

9 МЕТОДИКА ПОВЕРКИ ОСЦИЛЛОГРАФОВ СЕРИИ gos-6000

«СОГЛАСОВАНО»

Руководи гель ГЦИ СИ -Зам. Генерального директора ФГУ «Ррстё^’Г-Москва»

/     _Евдокимов А.С.

Е005 г.

Настоящая методика распространяется на осциллографы электройяо-яучевые GOS-6030, GOS-6031, GOS-6050, GOS-6051, GOS-6103, GOS-6103C, GOS-6112, GOS-6200, GRS-6032A, GRS-6052A (далее осциллографы) и устанавливает методы и средства их поверки. Межповерочный интервал - 1 год.

• 8.1.1 При первичной и периодической поверке осциллографов выполняются операции, указанные в табл. 1.

• 8.1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и осциллограф бракуется.

Таблица 1 - Перечень операций поверки.

• 9.2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

• 9.2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

• 9.2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о государственной поверке.

Таблица 2 - Перечень средств

• 9.3.1 К проведению поверки могут быть допущены лица, имеющие высшее или средне-техническое образование, аттестат поверителя и практический опыт в области радиотехнических измерений.

• 9.3.2 Перед проведением операций поверки поверителю необходимо изучить руководство по эксплуатации на данные осциллографы.

  9.4

  9.4.1

  12.3.019-80.

При проведении поверки должны соблюдаться все требования безопасности в соответствии с ГОСТ

• 9.5.1 При проведении поверки должны соблюдаться следующие требования ГОСТ 8.395-80:

• - температура окружающей среды 20±5°С;

• - относительная влажность воздуха 65±15%;

атмосферное давление 100±4 кПа;

9.6 Проведение поверки

При проведении внешнего осмотра должно быть установлено соответствие проверяемого прибора следующим; требованиям:

• •  комплектности прибора в соответствии с руководством по эксплуатации, включая руководство по эксплуатации и методику поверки;

• •  все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях и совпадение указателей позиций с соответствующими надписями на лицевой панели;

• •  не должно быть механических повреждений корпуса, лицевой панели, органов управления, все надписи на панелях должны быть четкими и ясными;

• •  все разъемы, клеммы и измерительные провода не должны им;еть повреждений и должны быть чистыми;

При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.

Опробование проводится при помощи калибратора осциллографов И1-9. Допускается проводить опробование сразу после включения осциллографа.

Проверте наличие линии развертки на экране ЭЛТ. Проверить регулировку яркости и фокусировки луча, его смещения в горизонтальном и вертикальном направлениях.

Проверка работы органов регулировки коэффициентов отклонения и развертки осуществляется путём подачи с калибратора И1-9 импульсов частотой 1 кГц и амплитудой 0,1 В поочерёдно на каждый из каналов поверяемого осциллографа. Схема соединения приборов приведена на рис.1.

Коэффициент развёртки установите равным 1 mSZDlV. Переключателем «VOLTS/DIV» установите размер изображения равным шести делениям шкалы ЭЛТ по вертикали. Наблюдайте на экране ЭЛТ десять периодов сигнала. Уменьшая фиксированное значение коэффициента развёртки осциллографа, наблюдайте увеличение ширины изображения импульсов на экране. Увеличивая фиксированное значение коэффициента отклонения, наблюдайте уменьшение высоты изображения импульсов на экране ЭЛТ.

• 9.6.3.1 Определение относительной погрешности коэффициента отклонения каждого канала производится методом прямого измерения при помощи калибратора осциллографов импульсного И1-9. Схема соединения приборов приведена на рис. 1

От прибора И1-9 с выхода калибратора напряжения подайте прямоугольные импульсы с периодом 1 мс (F=l кГц), на вход канала 1

Канал 1 включен, связь входного усилителя «DC»,

Канал 2 выключен.

Коэффициент развертки в положении 5 «мс/дел», растяжка выключена.

Режим работы развертки «Auto».

Источник синхронизации: «канал 1», фильтр «АС», полярность синхронизации «Slope /».

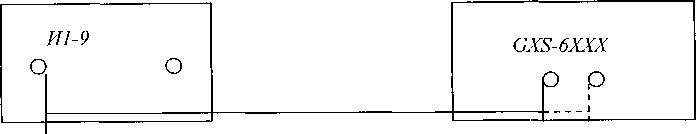

Рис.1

Поверку произведите в положении «5V» переключателя «VOLTS/DIV» при размерах изображения импульсов по вертикали, равному 2, 4, 6 делениям шкалы ЭЛТ и 6 делениям во всех остальных положениях переключателя «VOLTS/DIV»

Плавным изменением выходного напряжения калибратора И1-9 добейтесь точного совпадения размера изображения с делениями шкалы. Погрешность коэффициента отклонения в процентах определите по индикатору калибратора И1-9.

Поверку коэффициентов отклонения канала 2 провести аналогичным способом.

Результаты проверки считается удовлетворительным, если относительная погрешность коэффициентов отклонения не превышает значений указанных в таблице 3.

Таблица 3

• 9.6.3.2 Определение погрешности коэффициентов развертки производится методом прямых измерений при помощи калибратора осциллографов импульсного И1-9. Схема соединения приборов приведена на рис.2

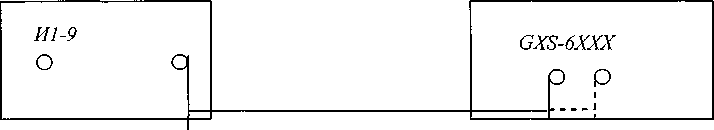

  Рис.2

Для определение погрешности коэффициентов основной развертки, установите следующие режимы работы осциллографа:

Канал 1 включен, связь входного усилителя «DC»,

Установлен коэффициент вертикального отклонения 1 В/дел

Канал 2 выключен.

Коэффициент развертки в положении 0,5 мсек/дел, растяжка выключена.

Режим работы развертки «AUTO» .

Источник синхронизации: «СНЬ>, фильтр синхронизации «АС», полярность синхронизации «Slope /».

От прибора И1-9 с выхода калибратора временных интервалов подайте на вход испытуемого осциллографа импульсный сигнал с периодом, равным значению положения переключателя TIME/DIV. В этом случае на экране осциллографа будет наблюдаться 10 периодов сигнала. Устойчивое изображение сигнала добивается вращением ручки «Level» .

Определение погрешности коэффициентов развертки произведите на 4, 6, 8 и 10 делениях шкалы ЭЛТ от начала развертки, при этом измеряемый участок расположите симметрично относительно центральной вертикальной линии шкалы экрана ЭЛТ.

Плавным изменением периода сигнала прибора И1-9 (изменение девиации) точно совместите период сигнала с нужным числом (6...8) делений шкалы экрана ЭЛТ. Погрешность коэффициентов развертки в процентах определите по индикатору калибратора И1-9.

Результат проверки считается удовлетворительным, если относительная погрешность коэффициентов основной развертки не превышает ± 3%.

Определение погрешности коэффициентов развертки при растяжке в 5 и в 20 раз производится только для моделей: GOS-6030, GOS-6031, GRS-6032, GRS-6032A, GOS-6050, GOS-6051, GRS-6052, GRS-6052A, а при растяжке в 1 о раз для всех моделей .

Определение погрешности коэффициентов развертки при установленной растяжке произведите на 4, 6, 8 и 10 делениях шкалы ЭЛТ от начала развертки, при этом измеряемый участок расположите симметрично относительно центральной вертикальной линии шкалы экрана ЭЛТ.

Для определения погрешности коэффициентов развертки при растяжке в 5 раз, установите органы управления осциллографа в следующее положение:

• Коэффициент развертки в положении 1 мкс/дел » Включена растяжка Х5 раз

Установите на калибраторе И1-9 период повторении сигнала 0,2 мкс и плавным изменением периода сигнала калибратора (изменение девиации), добейтесь точного совмещения периода сигнала с (6...8) делений шкалы экрана ЭЛТ. Погрешность коэффициентов развертки в индикатору калибратора И1-9.

Результат проверки считается удовлетворительным, если относительная развертки при растяжке в 5 раз не превышает ± 5%.

Для определения погрешности коэффициентов развертки при растяжке управления осциллографа в следующее положение:

• •  Коэффициент горизонтального отклонения в положении 1 мкс/дел

• •  Включена растяжка ХЮ раз

Установите на калибраторе И1-9 период повторении сигнала 0,1 мкс. Плавным изменением периода сигнала калибратора (изменение девиации) добейтесь точного совмещения нужным числом (6...8) делений шкалы экрана ЭЛТ. Погрешность коэффициентов развертки в процентах определите по индикатору калибратора И1-9.

Результат проверки считается удовлетворительным, если относительная погрешность коэффициентов развертки при растяжке в 10 раз не превышает ± 5%.

Для определения погрешности коэффициентов развертки при растяжке в 20 раз, установите органы управления осциллографа в следующее положение:

• •  Коэффициент развертки в положении 2 мкс/дел

• •  Включена растяжка Х20 раз

Установите на калибраторе И1-9 период повторении сигнала 0,1 мкс. Плавным изменением периода сигнала калибратора (изменение девиации) добиться точного совмещения нужным числом (6...8) делений шкалы экрана ЭЛТ. Погрешность коэффициентов развертки в процентах определите по индикатору калибратора И1-9.

Результат поверки считается удовлетворительным, если относительная погрешность коэффициентов развертки при растяжке в 20 раз не превышает ±8%.

Поверку коэффициентов развёртки канала 2 провести аналогичным способом.

• 9.6.3.3 Определение времени нарастания переходной характеристики каждого канала осциллографа, производится путём измерения времени нарастания испытательного импульса на экране ЭЛТ осциллографа. Схема соединения приборов приведена на рисунке 3.

Подайте с генератора испытательных импульсов И1-14 (для осциллографа GOS-6200 используйте И1-15) на вход канала осциллографа импульс длительностью 100 ns и периодом следования 0,01ms. На вход внешней синхронизации подайте синхронизирующий сигнал от калибратора.

Канал 1 включен, связь входного усилителя «DC»,

Канал 2 выключен.

Коэффициент развертки - минимальное значение для данной модели Включена растяжка в 10 раз.

Режим работы развертки «Auto».

Источник синхронизации; «ЕХТ», фильтр «LFR»

Полярность синхронизации «Slope /».

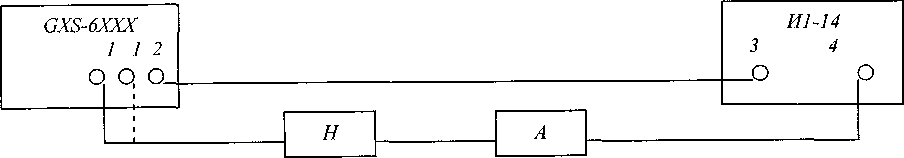

• 1 - входы каналов осциллографа

• 2 — вход внешней синхронизации

• 3 - выход синхронизации

• 4 - выход основных импульсов

Н- нагрузка проходная 50 Ом из комплекта И1-15

А - аттенюатор из комплекта И1-15

Рис.З

Для проверки времени нарастания в положениях переключателя В\дел до 20мВ\дел включительно, дополнительно подключите к аттенюатору калибратора аттенюатор Д2-32.

С помощью аттенюаторов, установите такой размер изображения, чтобы нижний уровень импульса находился на вспомогательной шкале ЭЛТ с надписью 0%, а верхний уровень - на линии с надписью 100%.

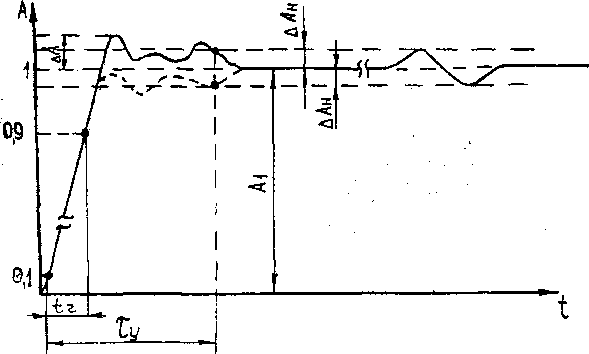

Время нарастания переходной характеристики определяют, как время нарастания изображения импульса от уровня 0,1 до уровня 0,9 его амплитуды как показано на рисунке 4 (эти уровни на шкале ЭЛТ обозначены дополнительными градуированными линиями с делениями 10% и 90%).

Произведите измерения по вышеописанной методике для всех значений коэффициента отклонения (кроме (5.. .20)V/DIV) для каждого канала осциллографа для положительной и отрицательной полярности испытательного сигнала. Для канала 2 поверку производить только в не инвертированном положении.

Результаты поверки считаются удовлетворительными, если измеренное значение времени нарастания переходной характеристики не превышает значения указанные в таблице 4.

Таблица №4.

• 9.6.3.4 Определение полосы пропускания периодического сигнала в режиме цифровой дискретизации каждого канала по уровню -ЗдБ производится методом прямого измерения при помощи генератора сигналов Г4-176. (для осциллографов меделий GRS-6XXX) Схема соединения приборов приведена на рисунке 5.

На генераторе установите выходной уровень сигнала (-5±0,5) dBV и нажмите клавишу +6dB.

Режим цифровой дискретизации STORAGE

Меню1 - Averages

МенюЗ - Intrpl Linear

Канал 1 включен, связь входного усилителя «DC»

Канал 2 выключен.

Коэффициент отклонения 500 mV/DIV

Коэффициент развёртки 10 pS/DIV

Включена растяжка в 10 раз.

Режим работы развертки «Auto»

Источник синхронизации: «СН1», фильтр синхронизации «АС» Полярность синхронизации «Slope /».

Подайте на вход канала СН1 осциллографа с выхода генератора сигнал частотой 100 кГц. Изменяя уровень выходного напряжения, установите размах изображения Ао на дисплее осциллографа равным 6 большим делениям шкалы ЭЛТ.

Н- нагрузка проходная 50 Ом из комплекта И1-15

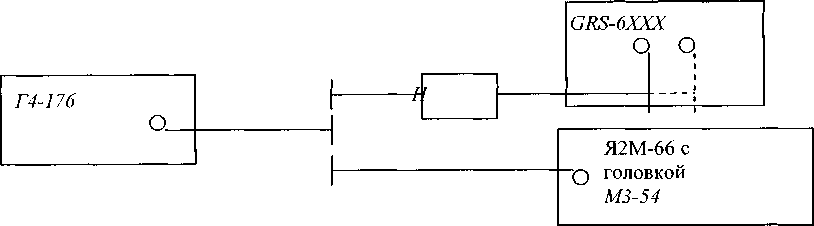

Рис. 5

Отключите кабель от нагрузки и подключите к нему головку ваттметра. Измерьте выходную мощность генератора на конце кабеля - Р. Зафиксируйте это значение.

Устанавливайте значения частоты сигнала генератора приведённые в таблицах 5 или 6 для соответствующей модели осциллографа и поддерживайте уровень выходного напряжения - Р с помощью ваттметра.

Таблица №5

Таблица №6

Измерьте размах изображения сигнала на указанных частотах по масштабной сетке ЭЛТ.

Результат проверки считается удовлетворительным, если размах изображения сигнала Af на указанных частотах не менее 0,7 Ао - установленного размаха на частоте 100 кГц.

• 9.6.3.5 Определение относительной погрешности курсорных измерений производится методом прямых измерений при помощи калибратора осциллографов И1-9. Схема соединения приборов приведена на рисунке 2.

  Определение относительной погрешности измерения курсорами временных интервалов Установите следующие режимы работы осциллографа:

  •

Канал 1 включен, вход «DC»,

Канал 2 выключен.

Фильтр 20 МГц выключен.

Включена основная развертка, коэффициент горизонтального отклонения в положении 1 мс/дел., растяжка в включена.

® Курсорные измерения включены, выбран режим АТ (измерение временных интервалов).

» Режим работы развертки «Auto».

® Источник синхронизации: «канал 1», фильтр «АС», полярность синхронизации «Slope/».

Нее вход осциллографа подайте с генератора И1-9 напряжение такой частоты, чтобы нее рабочей части развертки НЕЕ 10 делениях укладывалось 2 периода сигнала (0,5 мс).

Произведите измерение времени одного периода импульса с помощью курсоров. Значение погрешности курсорных измерений рассчитайте по формуле I

(1)

где Тцом -.........значение периода установленное нее генераторе И 1-9;

Т|<-— значение периодЕЕ полученное с помощью курсорных измерений.

Результат поверки считается удовлетворительным, если значение погрешности 5 кт не превышает ±3 %.

Определение относительной погрешности измерения курсорами амплитуды сигнала

Установите следующие режимы работы осциллографа:

® Канал I включен, вход «ОС»,

• Канал 2 выключен.

® Фильтр 20 МГц выключен.

® Включена основная развертка, ко'эффициеит горизонтального отклонения еэ положении I мс/дел., растяжкЕЕ ез Е?) вклЕочена.

Курсорные измерения включены, выбран режим iW (измерение разности напряжений).

Режим работы развертки «Auto».

Источник синхронизации: «канал I», фильтр «АС», полярность синхронизации «Slope /».

Нее вход осциллографа подайте с генератора И1 -9 напряжение такой частоты, чтобы нее рабочей части экранЕЕ по вертикали изображение сигнала занимало 4 деления.

Произведите измерение амплитуды импульса используя курсоры. Значение погрешности курсорных измерений рассчитайте по формуле 2

(2)

где Uhom "— значение амплитуды установленное на генераторе И 1-9;

U[<.....- значение амплитуды полученное с помощью курсорных измерений.

Результат поверки считается удовлетворительным, если значение погрешности 5|<и не превышает+3 %.

• 9.6.3.6 Определение относительной погрешности измерения частоты (для моделей GOS-603I, GOS-6051, GOS-6200, GOS-6I03C) производится методом прямых измерений с помощью генераторЕЕ ГЗ-110 (ее диапазоне частот от 1 ОГгЕ до 100 кГц), и Г4-176 (ее диапазоне частот более 100 кГц )

Измерения проводят на пяти частотах нормированного диапазона измерения частоты, включая крайние точки. Схема соединения приборов приведена нее рисунке 6.

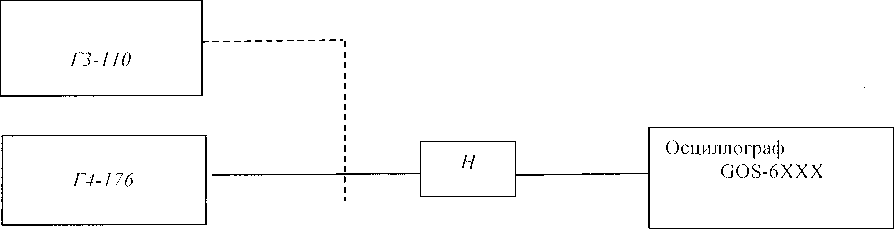

Н- нагрузка проходная 50 Ом и:5 комплекта И1-15 Рис. 6

Установите следующие режимы работы осциллографа:

« Канал I включен, связь входного усилителя «ОС»,

• Установлен коэффициент вертикального отклонения 0,5 В\дел

® Канал 2 выключен.

® Ко:эффициент развертки в положении 0,5 мс\дел, растяжка выключена.

® Режим работы развертки «АОТО» .

® Источник синхронизации: «СН1», фильтр синхронизации «АС», полярность синхронизации «Slope /».

Установите такое положение переключателя TIME/D1V при котором изображение на «экране имеет размер по горизонтали удобный для просмотра. Устойчивое изображение сигнала добивается вращением ручки «Level».

Рассчитайте значение относительной погрешности измерения частоты 51'по формуле 3

где; 1'изм

fycT------- установленное значение частоты на генераторе.

Результа'г проверки считается удовлетворительным, если относительная погрешность измерения частоты превышает:

в 0,1 % £3 диапазоне 50 Гц... 1 кГ13 для всех моделей

9.7 Оформление результатов поверки

• 9.7.1 Результаты измерений, полученные 1з процессе поверки, заносят £3 протокол произвольной формы.

• 9.7.2 При положительных результатах поверки на прибор выдается "Свидетельство о поверке" уста н о вл е ££ и о го о б р аз ца.

• 9.7.3 При отрицательных результатах поверки на прибор выдается "Извещение о иепригодиости" установленного образца с указанием причи1-£ иепригодиости.

К) ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Описанные ниже операции должны выполняться квалифицированным пользователем. Во избежание поражения :электрическим током не выполняйте никаких операций ,кроме тех .что указаны в настоящем описании.

• 10.1  Замена нлачкого нредохранителя

Если перегорел предохранитель, индикатор «Сеть» не будет включаться, и соответственно, осциллограср не будет работать. Замена производится только на плавкий предохранитель рекомендованного номинала, который указан на задней панели.

• 10.2  Выбор напряжения нитающей сети

  сетевого

Первоначально осциллограс]) может бьычэ установлен на рабочее напряжение 115 В или 230 В, с частотой 50/60 Гц. Переключение от одного сетевого напряжения к другому выполняется с помщцыо переключателя напряжения сетзз ка£< показано на странице Рис. 7-10. На задней панел£-1 указано напряжение сети, на которое осциллогра(]) был установле£з иа заводе. Чтобы перекл£очить напряжение питания выполните следу£<)щие операции:

• (1) .'Убедитесь, чзю сетевой шнур откл£Оче1-£ от сети.

• (2) .'Установите перекл£очател£э напряжения в требуемое положение, соответствующее напряжению сети.

  плавкого

  также

  (3). Им е н е н и е i -i а п р я ж е н и я п и та i о ще й

сети может также потребовалчз соответствующей замены предохранителя. Рекомендованный номинал плавкого предохранителя указан на задищй панели осциллографа.

• 10.3  Уход sa чнешней ночерхностыо осциллографа.

Для чистки осциллографа, используйте мягку£О ткан!., смоченну£0 спиртом или водой. Оберегайте осциллограф от попадания на корпус бензина, толуола, ксилола, ацетона или подобных растворителей. Не используйте абрази£3 для чистки загрязнённых поверхностей осциллографа.

11 ПРАВИЛА ХРАНЕНИЯ

• 11.1 Краткочременное хранение

Прибор допускает кратковременное (гарантийное) хранение в капитальном не отапливаемом и отапливаемом хранилищах £5 условиях:

для не отанличаемого хранилища:

температура воздуха от минус 10 °C до + 70 °C;

70 % при температуре +35 °C и ниже без конденсации влаги;

°C;

80 % при температуре +25 °C и ниже без конденсации влаги.

12 месяцев.

• 11.2 Длительное хранение

Длительное хранение прибора осуществляется в капитальном отапливаемом хранилище в условиях: температура воздуха от +5 °C до +40 °C;

относительная влажность воздуха до 80 % при температуре +25 °C и ниже без конденсации влаги.
