Государственная система обеспечения единства измерений КАЛИБРАТОРЫ ТЕМПЕРАТУРЫ СУХОБЛОЧНЫЕ КС

Методика поверки

МП 07-221-2008

Екатеринбург

2008

ФГУП Уральский научно исследовательский институт метрологии (ФГУП «УНИИМ»)

СОДЕРЖАНИЕ

Лист

• 1 Область применения

• 2 Нормативные ссылки

• 3 Операции поверки

• 4 Средства поверки

• 5 Требования безопасности и требования к квалификации поверителей

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

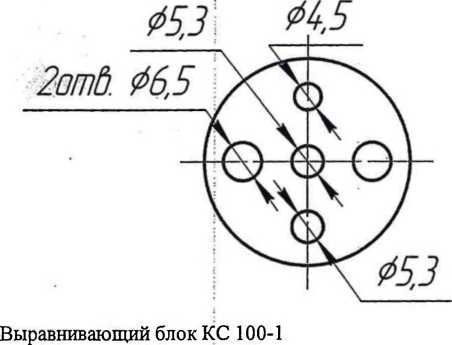

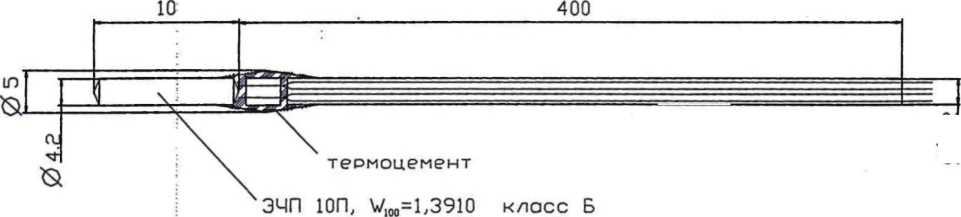

Приложение А. ЭЧП и блоки для определения перепада температуры в калибраторах

КС 100-1 и КС 600-1

Приложение Б. Выводимые на индикатор калибратора символы и значения

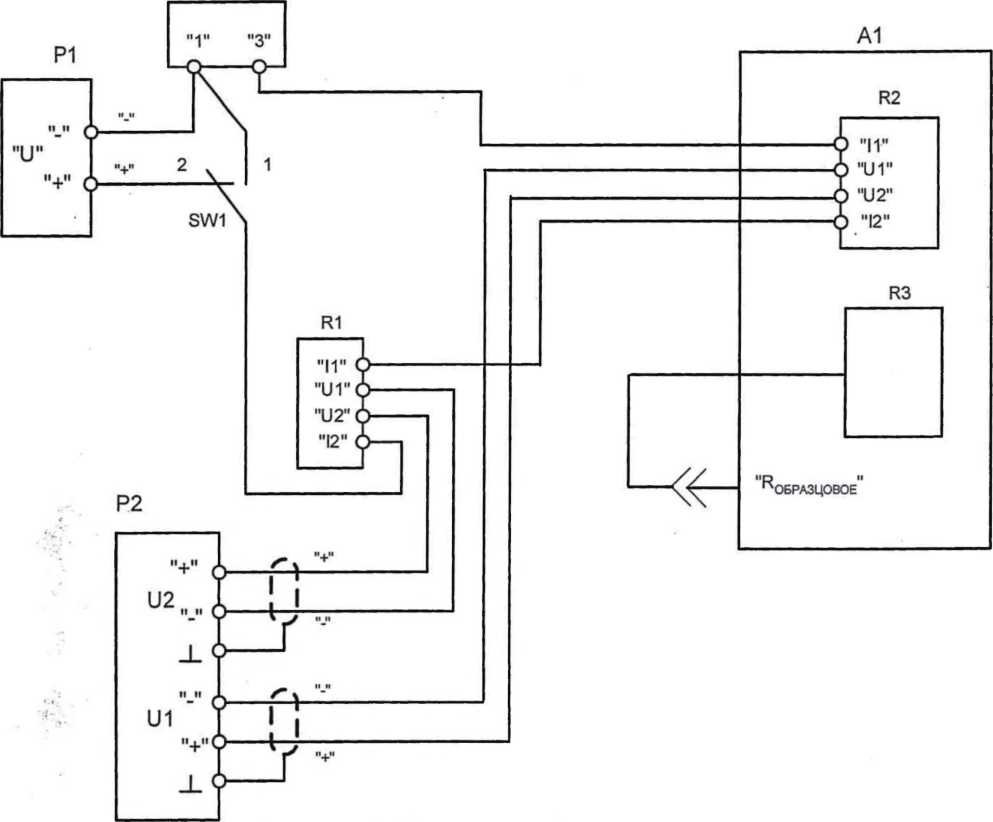

Приложение В. Схема подключения оборудования для проведения обновления коэффициентов коррекции по внешнему опорному напряжению, для определения абсолютной погрешности калибратора при измерении напряжения и ТЭДС термоэлектрических преобразователей с ‘ преобразованием в температуру без компенсации свободных концов...........................................23

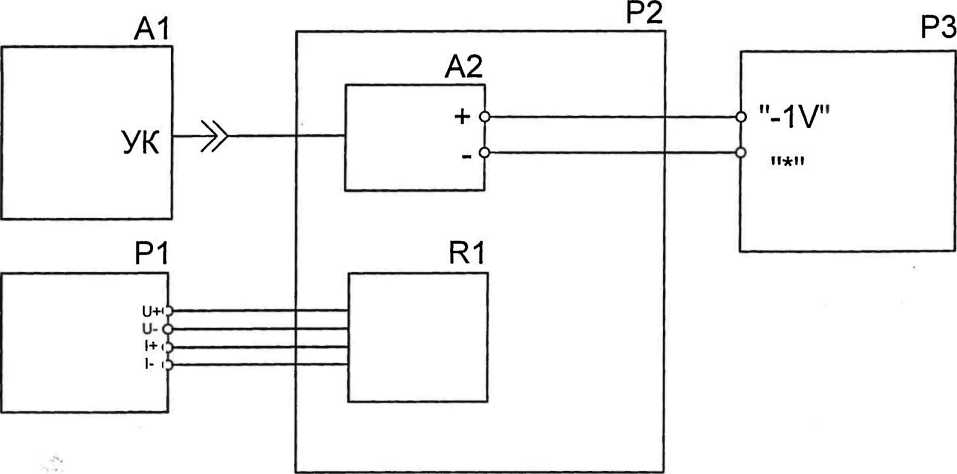

Приложение Г. Схема подключения оборудования для проведения обновления коэффициентов коррекции по внешнему опорному сопротивлению

Приложение Д. Схема подключения оборудования для определения вертикального перепада температуры в калибраторе

Приложение Е. Схема подключения оборудования при градуировке внешнего термометра сопротивления с индивидуальной градуировкой ТСП 0307

Приложение Ж. Схема подключения оборудования для проведения обновления коэффициентов коррекции по внешнему эталонному термометру сопротивления, для определения абсолютной погрешности воспроизведения заданной температуры

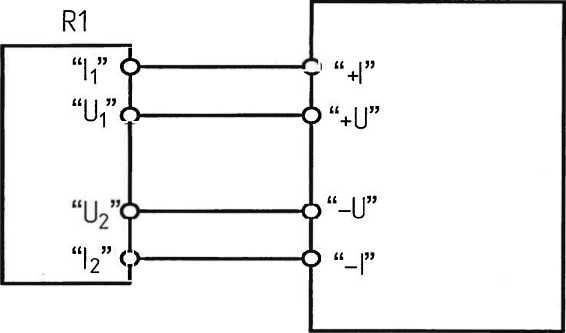

Приложение И. Схема подключения оборудования для определения абсолютной погрешности калибратора при измерении сопротивления и сопротивления ТС с преобразованием в температуру

Приложение К. Схема подключения оборудования для определения абсолютной погрешности калибратора при измерении ТЭДС термоэлектрических преобразователей с преобразованием в температуру с автоматической компенсацией свободных концов.............................. 29

Приложение Л. Форма протокола поверки........................................................................................30

Приложение М. Оборотная сторона свидетельства о поверке.........................................................35

Государственная система обеспечения единства измерений КАЛИБРАТОРЫ ТЕМПЕРАТУРЫ СУХОБЛОЧНЫЕ КС

Методика поверки

Введена с 01.04.2008

• 1.1 Настоящая методика распространяется на калибраторы температуры сухоблочные КС (далее - калибраторы) и устанавливает порядок проведения первичной, периодической и внеочередной поверки калибраторов.

• 12 Первичной поверке подвергается калибратор после проведения приемо-сдаточных испытаний при вьшуске или после ремонта.

• 13 Периодической поверке подвергается калибратор в процессе его эксплуатации.

• 1.4 Внеочередной поверке в объеме периодической поверки подвергается калибратор в случае утраты документов, подтверждающих прохождение первичной или периодической поверки.

• 1.5 Межповерочный интервал 1 год.

• 2.1 В настоящей методике использованы ссылки на следующие нормативные документы:

  • 2.1.1 ПР 50.2.006-94 ГСП. Порядок проведения поверки средств измерений

  • 2.1.2 ПР 50.2.007-2001 ГСП. ГСП. Поверительные клейма

  • 2.1.3 ПР 50.2.012-94 ГСП. Порядок аттестации поверителей средств измерений

  • 2.1.4 ГОСТ 8.625-2006 ГСП. Термометры сопротивления. Общие технические требования и методы испытаний

  • 2.1.5 ГОСТ Р 8.585-2001 ГСП. Термопары. Номинальные статические характеристики преобразования

  • 2.1.6 ГОСТ 12.2.007.0-75 ССБТ. Изделия электротехнические. Общие требования безопасности



  • 2.1.7 ГОСТ Р МЭК 536-94 Классификация электротехнического и электронного оборудования по способу защиты от поражения электрическим током



  • 2.1.8 ГОСТ 7396.1-89 Соединители электрические штепсельные бытового и аналогичного назначения. Основные размеры



  • 2.1.9 ПОТ Р М-016-2001 РД 153-34.0-03.150-00 Межотраслевые правила по охране труда (Правила безопасности) при эксплуатации электроустановок

• 3.1 При проведении поверки должны быть выполнены операции, указанные в таблице

1.

Таблица 1 - Операции поверки

• 3.2 В случае невыполнения хотя бы одной из операций по 3.1 установленным требованиям, поверка калибратора прекращается, калибратор снимается с поверки для выявления причин и устранения обнаруженных недостатков.

650 °C, класс допуска В по ГОСТ 6651-94;

-переключатель на два положения и одно направление;

-переключатель на два положения и четыре направления; -штатив Н-557-00.

• 4.2 Средства измерений должны быть поверены в установленном порядке и иметь оттиск клейма поверителя или свидетельство о поверке.

• 4.3 Допускается использование других средств поверки, удовлетворяющих по своим характеристикам требованиям настоящей методики.

• 5.1 К проведению поверки допускаются лица, аттестованные в качестве поверителей в соответствии с ПР 50.2.006-94, изучившие:

• - эксплуатационную документацию на калибратор;

• - эксплуатационную документацию на средства поверки;

• - настоящую методику поверки.

• 5.2 По классу защиты от поражения электрическим током калибратор соответствует классу II по ГОСТ Р МЭК 536-94

• 5.3 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.2.007.0 и ПОТ Р М-016-2001 РД 153-34.0-03.150-00.

• 5.4 ВНИМАНИЕ: КАЛИБРАТОР В ОБЯЗАТЕЛЬНОМ ПОРЯДКЕ ДОЛЖЕН ПОДКЛЮЧАТЬСЯ К СЕТИ ПИТАНИЯ ЧЕРЕЗ ДВУХПОЛЮСНУЮ РОЗЕТКУ НА 10 А, 250 В с БОКОВЫМИ ЗАЗЕМЛЯЮЩИМИ КОНТАКТАМИ ГОСТ 7396.1-89 ("ЕВРО" РОЗЕТКУ).

  6 УСЛОВИЯ ПОВЕРКИ

  6.1 Поверка должна проводиться при следующих нормальных условиях:

-температура окружающего воздуха, °C                        20 ± 5;

-относительная влажность, %, не более                           80;

• - атмосферное давление, кПа                                    84.. .106,7;

• - напряжение питания, В                                    220±22

• - частота тока питания, Гц                                       5 0± 1

- отсутствии внешних магнитных и электрических полей, влияющих на работу калибратора.

• 7.1 Калибратор подготовить к работе в соответствии с руководством по эксплуатации.

• 7.2 Средства поверки подготовить к работе в соответствии с эксплуатационной документацией.

• 7.3 Все электронные средства измерения необходимо прогреть в течение времени, указанного в эксплуатационной документации.

• 8.1 Внешний осмотр

  • 8.1.1 При внешнем осмотре проверить состояние корпуса калибратора, состояние разъемов над лицевой панелью.

  • 8.1.2 При внешнем осмотре должно.быть установлено:

• - наличие комплектности в соответствии с паспортом ДДТТТ 2.998.016 ПС;

• - наличие на корпусе калибратора маркировки товарного знака, типа калибратора, заводского номера и даты выпуска, их соответствие указанным в руководстве по эксплуатации (РЭ) данным;

• - наличие защитной крышки над переключателем “Калибровка” на нижнем основании калибратора, наличие на этой крышке пломбы отдела главного метролога предприятия-изготовителя или организации, проводившей поверку калибратора.

• 8.2 Проверка электрического сопротивления изоляции

  • 8.2.1 Проверку электрического сопротивления изоляции проводить мегаомметром испытательным напряжением 500 В при отключенном напряжении питания и включенном сетевом выключателе на лицевой панели калибратора. Кабель сетевого питания должен быть подключен к калибратору.

  • 8.2.2 Измерение производить между гнездом заземления вилки кабеля сетевого питания и соединенными между собой контактами вилки кабеля сетевого питания.

  • 8.2.3 Измеренное значение электрического сопротивления изоляции должно быть не менее 20 МОм.

• 8.3 Проверка электрической прочности изоляции

  • 8.3.1 Проверку электрической прочности изоляции проводить с помощью пробойной установки при отключенном напряжении питания и включенном сетевом выключателе на лицевой панели калибратора. Кабель сетевого питания должен быть подключен к калибратору.

  • 8.3.2 Электрическую прочность изоляции проверить поочередной подачей испытательного напряжения 1,5 кВ переменного тока частотой 50 Гц с пробойной установки на соединенные между собой контакты вилки кабеля сетевого питания и гнездом заземления вилки кабеля сетевого питания.

  • 8.3.3 Изоляция цепей питания должны выдерживать в течение 1 мин испытательное напряжение 1,5 кВ переменного тока частотой 50 Гц.

При проверке должны отсутствовать пробой и перекрытие изоляции.

• 8.4 Опробование

  • 8.4.1 Включить калибратор в соответствии с руководством по эксплуатации. Вывести его на температурный режим 100 °C. Подключить к калибратору устройство компенсации, закоротить входы "ТП" устройства компенсации. Выбрать режим измерения 01 (температура термопары ТХЛ(К) с автоматической компенсацией холодных концов).

  • 8.4.2 Не проверяя достоверности показаний, убедиться в том, что все значения выводятся на индикатор в соответствии с приложением Б, при этом:

• - значения температуры в строках "ТСИ", "Повер." и "РЕГ" выводятся на индикатор с дискретностью 0,01 °C,

• - служебные символы "III" постоянно или периодически выводятся на индикатор;

• - номер выбранного режима измерения постоянно выводится на индикатор.

• 8.4.3 Нажимая кнопку “Выбор”, убедиться в том, что становятся доступными режим выбора типа поверяемого датчика, режим изменения уставки или режим автокалибровки.

• 8.4.4 Нажимая кнопки “Д”, “V” в режиме изменения уставки, убедиться в том, что значение уставки увеличивается, уменьшается соответсвенно.

• 8.4.5 Нажимая кнопку “Ввод”, убедиться в том, что происходит подтверждение выбранных параметров и переход в режим измерения и регулирования.

• 8.4.6 Проверка исправности энергонезависимой памяти

  • 8.4.6.1 Зафиксировать значения номера режима измерения, уставки температуры.

  • 8.4.6.2 При помощи кнопок “Выбор”, “Д”, “V”, “Ввод” выбрать любые другие значения номера режима измерения, уставки температуры. Зафиксировать новые выбранные значения.

  • 8.4.6.3 Выключить питание калибратора и включить его через 5 минут.

  • 8.4.6.4 Убедиться, что значения номера режима измерения, уставки температуры соответствуют значениям, зафиксированным при выполнении 8.4.6.2.

МИ О’Л ZZ1- duuo

• 8.4.7 Обновление коэффициентов коррекции по внешнему опорному напряжению

  • 8.4.7.1 Удалить защитную крышку с надписью «Калибровка», расположенную на нижнем основании под калибратором. Перевести переключатель, расположенный под крышкой, в положение «Внеш».

  • 8.4.7.2 Включить и прогреть калибратор, компаратор напряжения РЗООЗ (далее РЗООЗ), калибратор программируемый П320 (далее П320), меру напряжения МН-3 (далее МН-3) в соответствии с требованиями на них. Произвести калибровку РЗООЗ по МН-3. После любых переключений выждать время, равное 30 с.

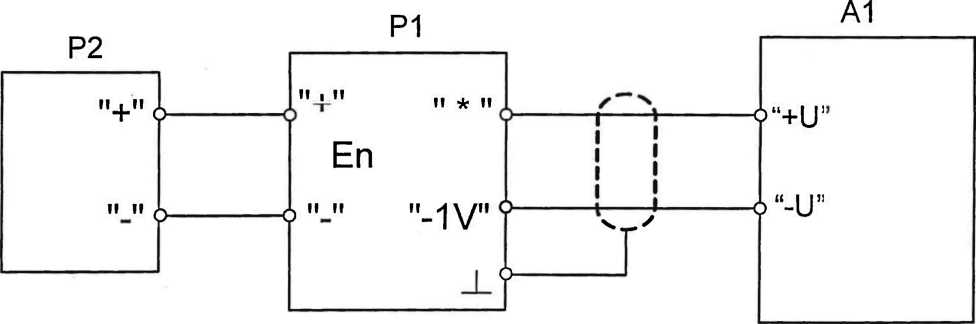

  • 8.4.7.3 Собрать рабочее место согласно схеме приложения В. Запустить программу обслуживания калибратора на ЭВМ.

  • 8.4.7.4 Запустить режим автокалибровки (Сервис => Калибровка измерителя => Автокалибровка). Визуально убедиться об окончании калибровки (сервисная программа выдаст сообщение об окончании калибровки).

  • 8.4.7.5 Выставить на РЗООЗ напряжение 0 мВ на диапазоне 1 В. Запустить режим калибровки нуля (Сервис => Калибровка измерителя => Калибровка «0» -> Канал поверяемого датчика). Визуально убедиться об окончании калибровки (сервисная программа выдаст сообщение об окончании калибровки).

  • 8.4.7.6 Выставить на РЗООЗ напряжение 300 мВ на диапазоне 1 В. Запустить режим калибровки полной шкалы «300 мВ» (Сервис => Калибровка измерителя => Калибровка полной шкалы «+» => Канал поверяемого датчика). Визуально убедиться об окончании калибровки (сервисная программа выдаст сообщение об окончании калибровки).

  • 8.4.7.7 Поменять полярность подключения компаратора РЗООЗ к калибратору. Запустить режим калибровки полной шкалы «-300 мВ» (Сервис => Калибровка измерителя => Калибровка полной шкалы «-» => Канал поверяемого датчика). Визуально убедиться об окончании калибровки (сервисная программа выдаст сообщение об окончании калибровки)

  • 8.4.7.8 Повторить действия 8.4.7.5-8.4.7.7 для канала термометра сопротивления с индивидуальной градуировкой (далее - ТСИ). При этом напряжение необходимо подавать на выводы “+U” и “-U” (контакты 3 и 2 соответственно) разъема ТСИ.

• 8.4.8 Обновление коэффициентов коррекции по внешнему опорному сопротивлению

  • 8.4.8.1 Собрать рабочее место согласно схеме приложения Г, меру сопротивления выбирать с номинальным сопротивлением 10 Ом.

  • 8.4.8.2 Запустить режим калибровки для диапазона «30 Ом» (Сервис => Калибровка измерителя => Калибровка «10 Ом»).

  • 8.4.8.3 Повторить действие 8.4.8.2 для диапазонов «300 Ом», «3000 Ом», подключая другое сопротивление меры МСЗ 005 и выбирая пункт меню СПО согласно таблице 2.

Таблица 2     ___

8.4.9Обновление коэффициентов коррекции вертикального перепада температур выполнить в случае работы с калибратором КС 600-1

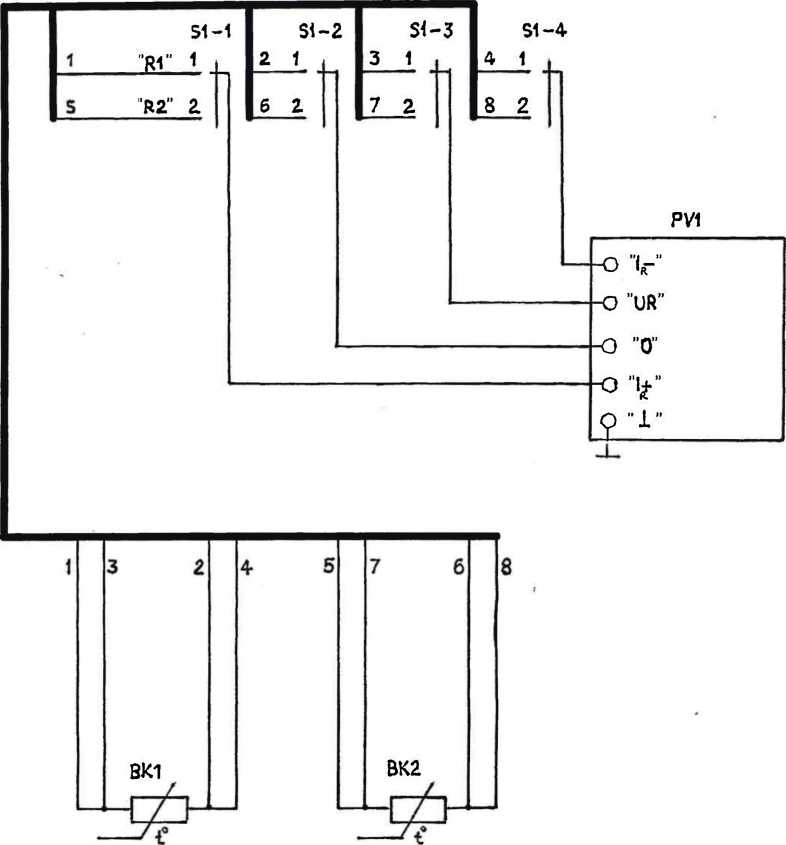

• 8.4.9.1 Собрать рабочее место согласно схеме приложения Д.

• 8.4.9.2 Вставить в колодец калибратора выравнивающий блок. Установить опорный и измерительный ЭЧП в держатели штатива и опустить их в отверстия выравнивающего блока до касания с дном. Поднять ЭЧП на (1-2) мм и закрепить их. ЭЧП должны быть установлены в соседние колодцы выравнивающего блока: опорный в колодец диаметром 6,5 мм, измерительный в колодец диаметром 5,3 мм (см. приложение А). Поднять измерительный ЭЧП на 4 см.

• 8.4.9.3 Вывести калибратор на температурный режим 600 °C, пользуясь указаниями РЭ.

• 8.4.9.4 Через 60 минут после выхода на стационарный режим установить переключатель в положение опорного ЭЧП “R2” и измерить сопротивление Rr4 опорного ЭЧП с помощью В7-54/3, определяя сопротивление ЭЧП с учетом трех знаков после запятой.

• 8.4.9.5 Установить переключатель в положение измерительного ЭЧП “R1” и измерить сопротивление Rm4 измерительного ЭЧП.

• 8.4.9.6 Рассчитать значения температуры tR4, tM4 по результатам измерений сопротивлений Rr4, Rm4 по формуле



(1)

где R_t - значения сопротивлений ЭЧП, Ом;

Ro - значение сопротивления ЭЧП при температуре 0 °C, Ом; А = 3,9690-Ю’³, °C'¹;

В =-5,841-Ю’⁷, °C’².

Результаты вычислений округлить до 0,001 °C.

• 8.4.9.7 Рассчитать разность температур АЧ по формуле

AU-tM4 - 1r4-                                                   (2)

• 8.4.9.8 Опустить измерительный ЭЧП на 4 см и определить разность температур Ato между измерительным и опорным ЭЧП. Измерения проводить не менее чем через 3 минуты после перемещения измерительного ЭЧП.

• 8.4.9.9 Рассчитать вертикальный перепад температуры S по формуле

S=A4 - Ato.                                                (3)

• 8.4.9.10 В случае, если значение модуля вертикального перепада температуры S превышает (0,03+4-10"⁴-|t|)°C, где t - значение воспроизводимой температуры, °C, требуется изменить коэффициент коррекции вертикального перепада температур при данной температуре в памяти калибратора. Значения коэффициентов коррекции рассчитываются по формулам:

d5 0_нов = d5 0_стар - 5 ■ S,

d300_HOB = d300_cTap - 3-S,

d600_HOB = d600_CTap - 2-S,

где d50_HOB, d300_HOB, d600_HOB - новые значения коэффициентов коррекции вертикального перепада температур при температурах 50, 300, 600 °C соответственно,

d50_CTap, d300_CTap, d600_CTap - старые значения коэффициентов коррекции вертикального перепада температур при температурах 50, 300, 600 °C соответственно,

S - рассчитанный по 8.4.9.9 вертикальный перепад.

• 8.4.9.11 Для получения старых значений коэффициентов коррекции вертикального перепада температур и записи в калибратор новых следует запустить программу обслуживания калибратора на ЭВМ (Сервис => Калибровка верхнего нагревателя).

• 8.4.9.12 Выключить питание калибратора на 10 минут. Затем снова включить питание калибратора. За время выключения питания температура в калибраторе должна уменьшится не менее чем на 10 °C. Поднять измерительную термопару на 4 см.

• 8.4.9.13 Повторять 8.4.9.4-8.4.9.12 до выполнения условия I Si < (0,03-ь4-10"⁴-|t|)°C, где t - значение воспроизводимой температуры, °C.

• 8.4.9.14 Повторить операции 8.4.9.3-8.4.9.13 при температурных режимах калибратора 50 и 300 °C.

8.4.10 Проведение градуировки внешнего термометра сопротивления с индивидуальной градуировкой ТСП 0307 (далее - ТСП 0307)

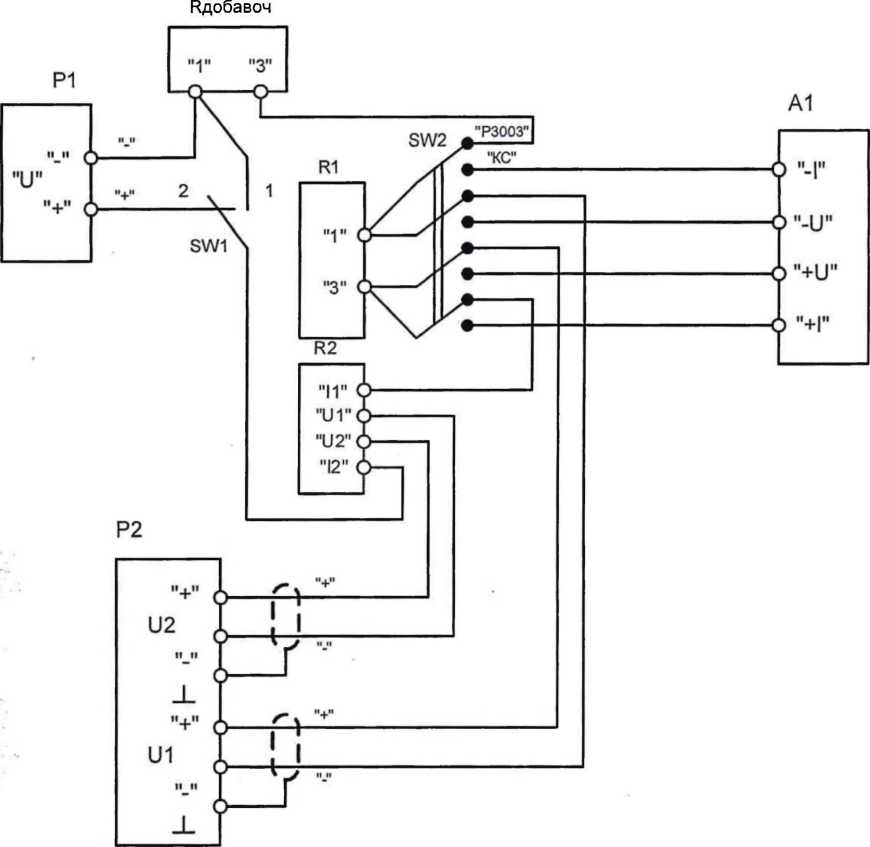

• 8.4.10.1 Собрать рабочее место согласно схеме приложения Е. Настроить компаратор напряжения РЗООЗ на работу в качестве измерителя напряжения, калибратор программируемый П320 - в качестве калибратора напряжения.

• 8.4.10.2 Пределы диапазона для РЗООЗ и П320 и выходное напряжение П320 выбирать согласно приложению Е. Сопротивление R,_l06 и номинальное сопротивление МСЗ005 выбирать согласно таблице 3.

Таблица 3 - Контрольные точки при градуировке внешнего термометра

сопротивления с индивидуальной градуировкой ТСП 0307

• 8.4.10.3 Поместить ЭТС-100 и ТСП 0307 в колодцы диаметром 5,3 мм выравнивающего блока КС 100-1, толщина стенки между которыми не превышает 2 мм. Вывести калибратор на температурный режим 0,01 °C.

• 8.4.10.4 Выставить на магазине сопротивлений И_ДОб 800 Ом.

• 8.4.10.5 Через 60 минут после достижения температурного режима перевести переключатель SW1 в положение “1”, переключатель SW2 в положение “ЭТС”. Выставить комплектный ноль на РЗООЗ в соответствии с документацией на компаратор.

• 8.4.10.6 Перевести переключатель SW1 в положение “2”, SW2 в положение “ЭТС”.

• 8.4.10.7 Измерить при помощи РЗООЗ (переключатель на компараторе в положении “U2”) падение напряжения Umc3005 этс на сопротивлении МСЗ005.

• 8.4.10.8 Измерить при помощи РЗООЗ (переключатель на компараторе в положении “U1”) падение напряжения Иэтс на термометре ЭТС-100.

• 8.4.10.9 Перевести переключатель SW1 в положение “1”, переключатель SW2 в положение “ТСП”. Выставить комплектный ноль на РЗООЗ в соответствии с документацией на компаратор.

• 8.4.10.10 Измерить при помощи РЗООЗ (переключатель на компараторе в положении “U2”) падение напряжения Umc3005 тсп на сопротивлении МСЗ005.

• 8.4.10.11 Измерить при помощи РЗООЗ (переключатель на компараторе в положении “Ш”) падение напряжения Итсп на термометре ТСП 0307.

• 8.4.10.12 Рассчитать значение сопротивления ЭТС-100 Иэтс, Ом, по формуле

ТТ___

^>IVMC3005 ’

О МС3005 ЭТС *- •-

где и_этс - падения напряжения на термометре ЭТС-100, мВ;

U_MC3oo5 этс ^{_ па}Д^ения напряжения на МСЗ-005, мВ;

R_MC3oo5 ' уточненное значение сопротивления МСЗ005, Ом.

• 8.4.10.13 Определить температуру ЭТС-100 tgTC, соответствующую сопротивлению И-этс, пользуясь указаниями эксплуатационной документации на ЭТС-100.

• 8.4.10.14 Рассчитать значение сопротивления ТСП 0307, Ом, по формуле

р -  U ТСП   р

^ТСП “ у у          ^,lvMC3005’

^и МС3005_ТСП

где и_тсп - падения напряжения на ТСП 0307, мВ;

U_MC3oo5 тсп ’ падения напряжения на МС3005, мВ, измеренное в 8.4.10.10;

R_MC3oo5 ' уточненное значение сопротивления МСЗ 005, Ом.

• 8.4.10.15 Повторить операции 8.4.10.3-8.4.10.14 для температур градуировки 231,9; 419,5; 600 °C, помещая ЭТС-100 и ТСП 0307 в колодцы выравнивающего блока КС 600-1, и устанавливая сопротивление R_A06 согласно таблице 3.

• 8.4.10.16 Запустить СПО "Градуировка ТСП 0307". Пользуясь подсказкой, ввести в требуемые поля рассчитанные в 8.4.10.13-8.4.10.15 значения taro, Rrcn, рассчитать значения Ro и коэффициентов функции отклонения от стандартной функции МТШ-90 а, Ь, с для термометра сопротивления ТСП 0307.

• 8.4.10.17 Запустить программу обслуживания калибратора на ЭВМ "Калибратор".

• 8.4.10.18 Записать рассчитанные коэффициенты термометра ТСП 0307 в память калибратора (Сервис => Параметры ТСИ).

8.4.11 Обновление коэффициентов коррекции по внешнему эталонному термометру сопротивления

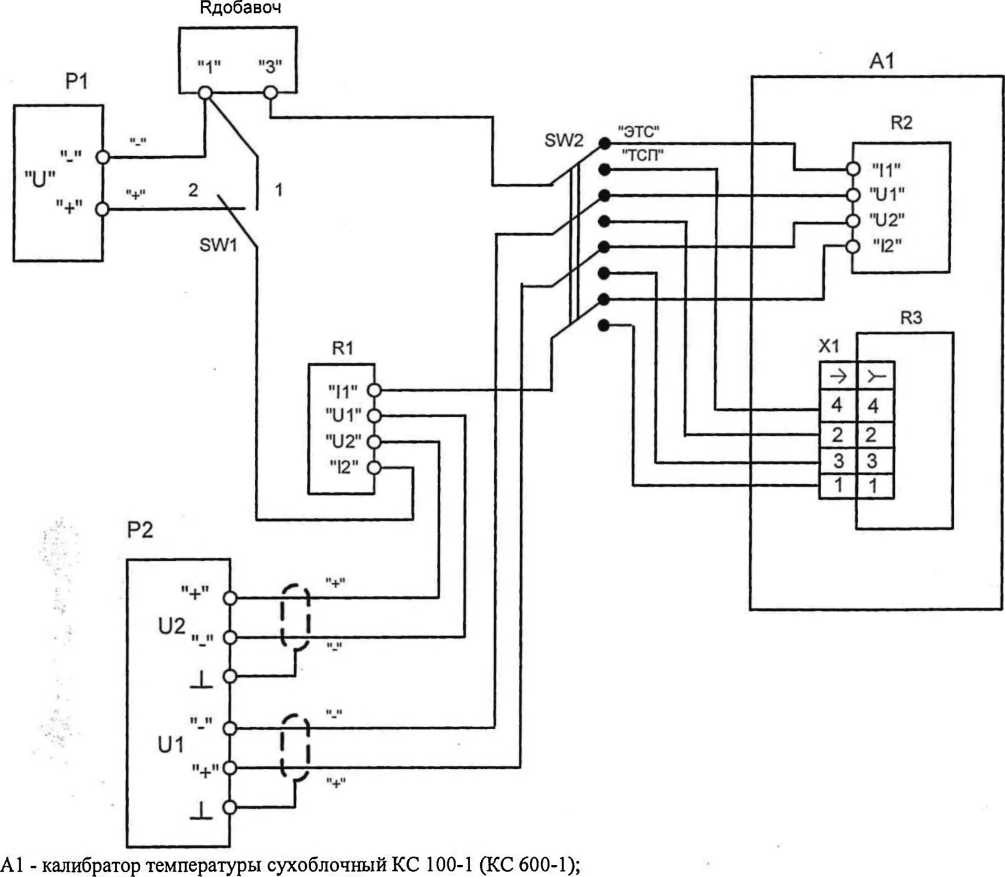

• 8.4.11.1 Собрать рабочее место согласно схеме приложения Ж. Настроить компаратор напряжения РЗООЗ на работу в качестве измерителя напряжения, калибратор программируемый П320 - в качестве калибратора напряжения.

• 8.4.11.2 Пределы диапазона для РЗООЗ и П320 и выходное напряжение П320 выбирать согласно приложению Ж. Сопротивление Кдобавоч и номинальное сопротивление МСЗ 005 выбирать согласно таблице 4.

  Таблица 4 - Контрольные точки при обновлении коэффициентов коррекции по

  внешнему эталонному термометру сопротивления и при определении абсолютной погрешности воспроизведения заданной температуры

  Температура калибровки (контрольная точка при проверке), °C	Номинальное сопротивление меры МСЗ 005, Ом	Сопротивление Кдоб} Ом	Ток, мА
  -10	100	805	1
  45	100	780	1
  50	100	780	1
  100	100	760	1
  300	100	685	1
  600	100	580	1



• 8.4.11.3 Вставить в колодец калибратора выравнивающий блок, в центральное отверстие диаметром 5,3 мм поместить термометр сопротивления эталонный ЭТС-100 (далее - ЭТС-100), опуская его до соприкосновения с дном.

• 8.4.11.4 Вывести калибратор на температурный режим минус 10 °C (для калибратора КС 100-1) и плюс 50 °C (для калибратора КС 600-1), пользуясь указаниями РЭ.

• 8.4.11.5 Выставить на магазине сопротивлений сопротивление R_a06 в соответствии с таблицей 4.

• 8.4.11.6 Через 60 минут после достижения температурного режима перевести переключатель SW1 в положение “1”. Выставить комплектный ноль на РЗООЗ в соответствии с документацией на компаратор.

• 8.4.11.7 Перевести переключатель SW1 в положение “2”.

• 8.4.11.8 Измерить при помощи РЗООЗ (переключатель на компараторе в положении “U2”) падение напряжения Umc3005 этс на сопротивлении МСЗ 005.

• 8.4.11.9 Измерить при помощи РЗООЗ (переключатель на компараторе в положении “U1”) падение напряжения Иэтс на термометре ЭТС-100.

• 8.4.11.10 Рассчитать значение сопротивления ЭТС-100 Rstc, Ом, по формуле (7).

• 8.4.11.11 Определить температуру ЭТС-1001этс, соответствующую сопротивлению Rdtc, пользуясь указаниями эксплуатационной документации на ЭТС-100.

• 8.4.11.12 Повторить операции 8.4.11.4-8.4.11.11 при температурных режимах 45, 100 °C (для калибратора КС 100-1) и 300, 600 °C (для калибратора КС 600-1), устанавливая сопротивление R₄o6 согласно таблице 4.

• 8.4.11.13 Запустить программу обслуживания калибратора на ЭВМ "Калибратор". Выбрать окно калибровки регулятора (Сервис => Калибровка регулятора).

• 8.4.11.14 Считать текущие коэффициенты полинома из памяти калибратора, для чего нажать кнопку "Считать".

• 8.4.11.15 Ввести значения температуры, предварительно измеренные с помощью эталонного средства измерения температуры, в соответствующие поля основного окна программы.

• 8.4.11.16 Нажать на кнопку "Вычислить". В поле "Коэффициенты полинома" появятся рассчитанные значения коэффициентов полинома при членах 0-го, 1-го и 2-го порядков соответственно. Нажать на кнопку "Записать".

' ■ •- .8.4.11.17 Перевести переключатель, расположенный под крышкой на нижнем основании, в положение «Внут». Установить защитную крышку с надписью «Калибровка», расположен-ную:на нижнем основании.

• 8.5 Проверка диапазона и определение абсолютной погрешности при измерении (преобразовании) входного сигнала напряжения и сопротивления

  • 8.5.1 Включить и прогреть калибратор, компаратор напряжения РЗООЗ, калибратор программируемый П320, меру напряжения МН-3 в соответствии с требованиями эксплуатационной документации.

Произвести калибровку РЗООЗ по МН-3. После любых переключений выждать время, равное 30 с.

• 8.5.2 Проверка диапазона и определение абсолютной погрешности при измерении напряжения

  • 8.5.2.1 Собрать рабочее место согласно схеме приложения В.

  • 8.5.2.2 Настроить калибратор на режим измерения напряжения.

  • 8.5.2.3 Установить на РЗООЗ значение напряжения U, равное 0 мВ.

  • 8.5.2.4 В течение последующих 30 секунд зафиксировать измеренные значения напряжения, определив минимальное и максимальное значения. Из двух полученных величин найти максимально отличающуюся от установленного на компараторе значения - U_np. Определить значение абсолютной погрешности калибратора при измерении напряжения AU по формуле



(9)

где U_np - значение напряжения, измеренное калибратором, мВ.

U - значение напряжения, подаваемого с компаратора, мВ.

• 8.5.2.5 Повторить действия по пунктам 8.5.2.3, 8.5.2.4 для остальных значений напряжения U, приведенных в таблице 5. Для отрицательных значений напряжения необходимо поменять полярность подключения калибратора к компаратору.

• 8.5.2.6 Абсолютная погрешность при измерении напряжения не должна превышать значений, приведенных в таблице 5.

Таблица 5 - Контрольные точки при определении абсолютной __________погрешности измерения напряжения и сопротивления

• 8.5.3 Проверка диапазона и определение абсолютной погрешности при измерении ТЭДС термоэлектрического преобразователя (термопары) с преобразованием в температуру в режиме измерения без автоматической компенсации свободных концов

  • 8.5.3.1 Собрать рабочее место согласно схеме приложения В.

  • 8.5.3.2 Настроить калибратор на измерение ТЭДС термопары ТХА(К) без автоматической компенсации свободных концов.

  • 8.5.3.3 Установить на Р3003 значение напряжения U, равное 0 мВ, соответствующее температуре t, равной О °C для выбранной термопары.



  • 8.5.3.4 В течение последующих 30 секунд зафиксировать измеренные значения температуры, определив минимальное и максимальное значения. Из двух полученных значений найти максимально отличающееся от установленного на компараторе значения - tnp. Определить значение абсолютной погрешности калибратора при измерении ТЭДС термопары в эквивалентных значениях температуры по формуле

At=t_np-t,

где t_np - значение температуры, измеренное калибратором, °C.

t - значение температуры, соответствующее подаваемому с компаратора напряжению,

• 8.5.3.5 Повторить операции по 8.5.3.3, 8.5.3.4 для остальных значений напряжения U, приведенных в таблице 6. Для отрицательных значений напряжения необходимо поменять полярность подключения калибратора к компаратору.

• 8.5.3.6 Выполнить операции по 8.5.3.2-8.5.3.5 для термопар TXK(L), Tnn(S) поочередно для всех значений температуры, указанных в таблице 6.

• 8.5.3.7 Значения абсолютной погрешности при измерении ТЭДС термоэлектрического преобразователя в режиме измерения без автоматической компенсации свободных концов в эквивалентных значениях температуры должны быть в интервале ±0,2 °C для ТХА(К) и TXK(L) и ±0,4 °C для ТПП(8).

Таблица 6 - Контрольные точки при определении абсолютной погрешности при измерении ТЭДС термоэлектрического преобразователя с преобразованием в температуру без автоматической компенсации свободных концов

• 8.5.4 Определение абсолютной погрешности при измерении сопротивления

  • 8.5.4.1 Собрать рабочее место согласно схеме приложения И. Настроить компаратор напряжения РЗООЗ на работу в качестве измерителя напряжения, калибратор программируемый П320 - в качестве калибратора напряжения.

  • 8.5.4.2 Пределы диапазона для РЗООЗ и П320 и выходное напряжение П320 выбирать согласно приложению И. Сопротивление и номинальное сопротивление МСЗ 005 выбирать согласно таблице 5.

  • 8.5.4.3 Настроить калибратор на режим измерения сопротивления.

  • 8.5.4.4 Перевести переключатель SW1 в положение “1”, переключатель SW2 в положение “РЗООЗ”. Выставить комплектный ноль на РЗООЗ в соответствии с документацией на компаратор.

  • 8.5.4.5 Перевести переключатель SW1 в положение “2”, SW2 в положение “РЗООЗ”.

  • 8.5.4.6 Выставить на магазине сопротивлений R1 сопротивление 1 Ом (проверяемая точка), на магазине сопротивлений R_ao6 выставить сопротивление в соответствии с таблицей 5.

  • 8.5.4.7 Измерить при помощи РЗООЗ (переключатель на компараторе в положении “U2”) падение напряжения Umc3005 на сопротивлении МСЗ 005.

  • 8.5.4.8 Измерить при помощи РЗООЗ (переключатель на компараторе в положении “U1”) падение напряжения Up₄83i на магазине сопротивлений R1.

  • 8.5.4.9 Рассчитать уточненное значение сопротивления магазина R1 Rp4831, Ом, по формуле                                                              •' • ■

О _ и_{р4831 п                                       /11Ч}

ⁱ⁴P483l ^_ уу       ^,ГиМС3005 ’

^U МС3005

где U_P4831 - падения напряжения на магазине Р4831, мВ;

и_мс3оо5 ’ падения напряжения на МСЗ005, мВ;

R_MC3oo5 ’ уточненное значение сопротивления МС3005, Ом.

• 8.5.4.10 Перевести переключатель SW2 в положение “КС”. Зарегистрировать показания калибратора 1<кс-

• 8.5.4.11 Определить значение абсолютной погрешности при измерении сопротивления по формуле

AR = R^_c-R_P483i,                   (12)

где R^_c - показания калибратора, Ом;

Rp483i " уточненное значение сопротивления магазина R1, Ом.

• 8.5.4.12 Выполнить операции 8.5.4.3-8.5.4.11 поочередно для всех значений сопротивлений, указанных в графе "Проверяемые точки" таблицы 5. Операции 8.5.4.3, 8.5.4.4 выполнять при необходимости.

• 8.5.4.13 Абсолютная погрешность при измерении сопротивления должна быть в интервале значений, приведенных в таблице 5.

• 8.5.5 Проверка диапазона и определение абсолютной погрешности при измерении сопротивления термометров сопротивления (далее ТС) с преобразованием в температуру

  • 8.5.5.1 Собрать рабочее место согласно схеме приложения И. Настроить компаратор напряжения Р3003 на режим измерителя напряжения, калибратор программируемый П320 -калибратора напряжения.

£.5.5.2 Номинальное сопротивление МС3005 и сопротивления R_A06 выбирать согласно таблице?:

• 8.5.5.3 Перевести переключатель SW1 в положение “1”, переключатель SW2 в положение “Р3003”. Выставить комплектный ноль на РЗООЗ в соответствии с документацией на компаратор.

• 18.5.5.4 Перевести переключатель SW1 в положение “2”, SW2 в положение “РЗООЗ”.

• £.5.5.5 Выставить на магазине сопротивлений R1 сопротивление 1,9 Ом (проверяемая точка), намагазине сопротивлений R_;x06 выставить сопротивление в соответствии с таблицей 7.

• 8.5.5.6 Измерить при помощи РЗООЗ (переключатель на компараторе в положении “U2”) падение напряжения Umc3005 на сопротивлении МС3005.

• 8.5.5.7 Измерить при помощи РЗООЗ (переключатель на компараторе в положении “U1”) падение напряжения Up483i на магазине сопротивлений R1.

• 8.5.5.8 Перевести переключатель SW2 в положение “КС”.

• 8.5.5.9 Настроить калибратор на измерение сопротивления с ТС типа 10П (1,391).



• 8.5.5.10 Зарегистрировать показания калибратора tKc-

• 8.5.5.11 Выполнить операции 8.4.5.9, 8.4.5.10 поочередно для всех типов проверяемых ТС, указанных в графе "Проверяемые типы термопреобразователей сопротивления" для данной проверяемой точки в таблице 7.

• 8.5.5.12 Рассчитать уточненное значение сопротивления магазина R1 Rp₄₈3i, Ом, по формуле (1 1).

• 8.5.5.13 Определить по рассчитанному значению Rp483i соответствующую температуру tp483i в соответствии с НСХ по ГОСТ Р 8.625 для каждого типа проверяемого ТС в текущей строке таблицы 7.

• 8.5.5.14 Определить значение абсолютной погрешности калибратора при измерении сопротивления ТС с преобразованием в температуру для каждого типа проверяемого ТС в текущей строке таблицы 7 по формуле

‘At ~ ^кс ~ ^Р483} \   •                                (13)

где t^_c- показания калибратора, °C;

t_P483i - значение температуры, соответствующее рассчитанному значению Rp483i, °C.

IVllI            ---~ -

• 8.5.5.15 Выполнить операции 8.5.5.3-8.5.5.14 поочередно для всех значений сопротивлений, указанных в графе "Проверяемые точки" таблицы 7. Операцию 8.5.5.3 выполнять при необходимости.

• 8.5.5.16 Абсолютная погрешность при измерении сопротивления термометров сопротивления в эквивалентных значениях температуры должна быть в интервале

±(1,5-10’² + 2,5-1 О’⁴ -|t|) °C, где t - значение температуры, соответствующее сопротивлению термометра сопротивления, °C.

Таблица 7 - Контрольные точки при определении абсолютной погрешности

при измерении сопротивления термометров сопротивления с преобразованием в температуру

• 8.5.6 Определение абсолютной погрешности при измерении ТЭД С термоэлектрических преобразователей с преобразованием в температуру в режиме измерения с автоматической компенсацией свободных концов

  • 8.5.6.1 Собрать рабочее место согласно схеме приложения К. Устройство компенсации УК-5 и эталонный термометр сопротивления ЭТС-100 поместить в камеру пассивного термо-статирования с температурой (15-25) °C и расположить.как можно ближе друг к другу. Выдержать УК-5 и ЭТС-100 в таком состоянии 30 минут.для установления теплового равновесия.

  • 8.5.6.2 Подготовить используемое оборудование к работе в соответствии с эксплуатационной документацией.

• 8.5.6.3 Настроить калибратор на измерение ТЭДС термопары ТХА(К) с автоматической компенсацией свободных концов.

• 8.5.6.4 Измерить сопротивление ЭТС-100 Иэтс с помощью В7-54/3 в режиме измерения по четырехпроводной схеме, определяя сопротивление с учетом трех знаков после запятой.

• 8.5.6.5 Определить температуру ЭТС-100 1этс, соответствующую сопротивлению 1<этс> пользуясь указаниями эксплуатационной документации на ЭТС-100.

• 8.5.6.6 Определить по рассчитанному значению (этс соответствующее значение напряжения U в соответствии с НСХ термопары ТХА(К) по ГОСТ Р 8.585.

• 8.5.6.7 Подать на УК-5 с компаратора напряжение, рассчитанное в 8.5.6.6.

• 8.5.6.8 В течение последующих 30 секунд зафиксировать измеренные калибратором значения температуры, определив минимальное и максимальное значения. Из двух полученных значений найти максимальное по модулю отличающееся от нуля. Полученное значение принять за абсолютную погрешность компаратора при измерении ТЭДС термопары ТХА(К) с автоматической компенсацией свободных концов.

• 8.5.6.9 Повторить операции по 8.5.6.2-8.5.6.8 для термопар TXK(L), Tnn(S).

• 8.5.6.10 Значения абсолютной погрешности при измерении ТЭДС термоэлектрического преобразователя в режиме измерения с автоматической компенсацией свободных концов не должны превышать в эквивалентных значениях температуры ±0,6 °C для ТХА(К) и TXK(L) и ±0,8 °СдляТПП(8).

• 8.6 Проверка диапазона и определение абсолютной погрешности воспроизведения заданной температуры

  • 8.6.1 Подготовить калибратор к работе в соответствии с РЭ.

  • 8.6.2 Собрать рабочее место согласно схеме приложения Ж. Подсоединить ТСП 0307 к разъему Ro6_P калибратора. Настроить компаратор напряжения РЗООЗ на работу в режиме измерителя напряжения, калибратор программируемый П320 -калибратора напряжения.

  • 8.6.3 Пределы диапазона для РЗООЗ и П320 и выходное напряжение П320 выбирать согласно приложению Ж. Сопротивление R_№6 и номинальное сопротивление МСЗ005 выбирать согласно таблице 4.

  • 8.6.4 Вставить в колодец калибратора выравнивающий блок, в центральное отверстие диаметром 5.,3 мм поместить ЭТС-100, опуская его до соприкосновения с дном. В соседнее: отверстие диаметром 5,3 мм поместить ТСП 0307 , опуская его до соприкосновения с дном.

  • 8.6.5 Вывести калибратор на температурный режим минус 10 °C (для калибратора КС 100-1) и плюс 50 °C (для калибратора КС 600-1), пользуясь указаниями РЭ.

  • 8.6.6 Выставить на магазине сопротивлений R_A06 в соответствии с таблицей 4.

  • 8.6.7 Через 30 минут после достижения температурного режима перевести переключатель SW1 в положение “1”. Выставить комплектный ноль на РЗООЗ в соответствии с документацией на компаратор.

  • 8.6.8 Перевести переключатель SW1 в положение “2”.

  • 8.6.9 Измерить при помощи РЗООЗ (переключатель на компараторе в положении “U2”) падение напряжения имсзоо5_этс на сопротивлении МСЗ005.

  • 8.6.10 Измерить при помощи РЗООЗ (переключатель на компараторе в положении “U1”) падение напряжения Иэтс на термометре ЭТС-100.

  • 8.6.11 Не позднее 30 секунд после выполнения предыдущей операции считать с индикатора калибратора показания текущей температуры регулятора t_per и температуры ТСП 0307 (в строке "ТСИ")1_Тсп.

  • 8.6.12 Рассчитать значение сопротивления ЭТС-100 Rstc, Ом, по формуле (7).

  • 8.6.13 Определить температуру ЭТС-1001этс, соответствующую сопротивлению Яэтс, пользуясь указаниями эксплуатационной документации на ЭТС-100.

  • 8.6.14 Определить абсолютную погрешность воспроизведения заданной температуры для случая использования калибратора без ТСИ по формуле

‘в ” рег ^этс ■>

где t_3TC -значение температуры, зарегистрированное ЭТС-100, °C; t_PEr -текущее значение температуры регулятора, °C.

• 8.6.15 Определить абсолютную погрешность воспроизведения заданной температуры для случая использования калибратора с ТСИ по формуле




  (15)

где значение температуры, зарегистрированное ТСП 0307, °C.

• 8.6.16 Повторить операции по 8.6.5-8.6.15 при температурных режимах калибратора 45,

100 °C (для калибратора КС 100-1) и 300, 600 °C (для калибратора КС 600-1).

• 8.6.17 Абсолютная погрешность воспроизведения заданной температуры должна быть в ин±(0,l+l-10’³-|t| )°С без использования ТСИ;

  тервале:

±(0,05+6- 10'⁴-|t| )°С с использованием ТСИ,

где t - значение воспроизводимой температуры, °C.

• 8.7 Определение нестабильности поддержания температуры

  • 8.7.1 Вставить в колодец калибратора выравнивающий блок, в центральное отверстие диаметром 5,3 мм поместить ЭТС-100, опуская его до соприкосновения с дном. Подключить соединительные провода к вольтметру универсальному В7-54/3 (далее В7-54/3) по четырехпроводной схеме включения.

8^2 Вывести калибратор на температурный режим минус 10 °C (для калибратора КС 100 1) и плюс 50'°C (для калибратора КС 600-1), пользуясь указаниями РЭ.

• 8.7,3 Через 10 минут после достижения установившегося режима 10 раз измерить сопротивление Ri, 1=1-10 ЭТС-100 с помощью В7-54/3, определяя сопротивление ЭТС-100 с учетом трех знаков после запятой при каждом измерении. Интервалы между измерениями 3 минуты.

• 8.7.4 По результатам 8.7.3 рассчитать среднее значение сопротивления ЭТС-100 по формуле




  (16)

• 8.7.5 Из полученных значений сопротивлений R],..., Rio, выбрать минимальное и максимальное значение и принять их за Rmin и Rmax.

• 8.7.6 Определить значения температуры tcp, tmin, tmax, соответствующие сопротивлениям R, Rmin, Rmax, пользуясь указаниями эксплуатационной документации на ЭТС-100.

• 8.7.7 Рассчитать верхнее предельное отклонение температуры tg по формуле

(17)

• 8.7.8 Рассчитать нижнее предельное отклонение температуры tn по формуле

  (18)

tH ~ tmin " tcp

• 8.7.9 Повторить операции по 8.7.2-8.7.8 при температурных режимах калибратора 45, 100 °C (для калибратора КС 100-1) и 300,600 °C (для калибратора КС 600-1).

• 8.7.10 Значения верхнего и нижнего предельных отклонений (в, 1н должны быть в интервале ±(0,02+1 -10‘⁴-|t| )°С, где t - значение воспроизводимой температуры, °C.

• 8.8 Определение горизонтального перепада температуры между колодцами выравнивающего блока

  • 8.8.1 Вставить в колодец калибратора выравнивающий блок, в центральное отверстие диаметром 5,3 мм поместить ЭТС-100 , опуская его до соприкосновения с дном. Подключить соединительные провода к вольтметру универсальному В7-54/3 по четырехпроводной схеме включения.

  • 8.8.2 Вывести калибратор на температурный режим минус 10 °C (для калибратора КС 100-1) и +50 °C (для калибратора КС 600-1), пользуясь указаниями РЭ.

  • 8.8.3 Через 15 минут после достижения установившегося режима измерить сопротивление ЭТС-100 Rqtc с помощью В7-54/3, определяя сопротивление ЭТС-100 с учетом трех знаков после запятой.

  • 8.8.4 Дважды повторить операции по 8.8.3, измеряя сопротивления R.2 и R3. Интервалы между измерениями должны составлять не менее 3 мин.

  • 8.8.5 Рассчитать значение сопротивления Яц ЭТС-100 в центре по формуле



(19)

• 8.8.6 Определить температуру ty, соответствующую измеренному сопротивлению Иц, пользуясь указаниями эксплуатационных документов на ЭТС-100.

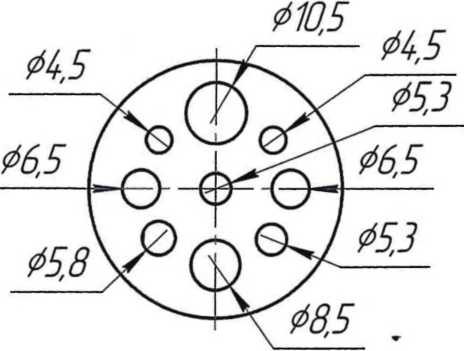

• 8.8.7 Переместить ЭТС-100 в боковое отверстие диаметром 5,3 мм (см. приложение А) и определить значение сопротивления Ro° ЭТС-100 и соответствующее ему значение температуры to°, выполняя операции 8.8.3-8.8.6.

• 8.8.8 Развернуть выравнивающий блок с ЭТС-100 приблизительно на 90° по часовой стрелке и определить значение сопротивления R90⁰ ЭТС-100 и соответствующую ему температуру t9o°, выполняя операции по 8.8.3-8.8.6.

• 8.8.9 Повторить операции по 8.8.8 и определить температуру tigo⁰-

• 8.8.10 Повторить операции по 8.8.8 и определить температуру t27o°-

8.8711 Определить горизонтальный перепад температуры между колодцами как максимальную разность между измеренными значениями температуры 1ц, to°, tjgo⁰, t27o°.

8.8:12 Повторить операции по 8.8.2-8.8.11, установив температурный режим в калибраторе 100 °C (для калибратора КС 100-1) и 600 °C (для калибратора КС 600-1).

8.8; 13 Значение горизонтального перепада температуры между колодцами выравнивающего блока должно быть в интервале ±(0,03+4-10’⁴-|t| )°С, где t - значение воспроизводимой температуры,

8 $7 Определение вертикального перепада температуры в изотермической рабочей зоне (0-40) мм от дна колодца выравнивающего блока производится следующим образом.

• 8.9.1 Подготовить калибратор к работе в соответствии с РЭ.

• 8.9.2 Собрать рабочее место согласно схеме приложения Д.

• 8.9.3 Вставить в колодец калибратора выравнивающий блок. Установить опорный и измерительный ЭЧП в держатели штатива и опустить их в отверстия выравнивающего блока до касания с дном. Поднять ЭЧП на (1-2) мм и закрепить их. ЭЧП должны быть установлены в соседние колодцы выравнивающего блока: опорный в колодец диаметром 6,5 мм, измерительный в колодец диаметром 5,3 мм (см. приложение А). Поднять измерительный ЭЧП на 4 см.

• 8.9.4 Вывести калибратор на температурный режим минус 10 °C (для калибратора КС 100-1) и плюс 50 °C (для калибратора КС 600-1), пользуясь указаниями РЭ.

• 8.9.5 Через 10 минут после выхода на стационарный режим установить переключатель в положение опорного ЭЧП “R2” и измерить сопротивление Rr4 опорного ЭЧП с помощью В7-54/3, определяя сопротивление ЭЧП с учетом трех знаков после запятой.

• 8.9.6 Установить переключатель в положение измерительного ЭЧП “R1” и измерить сопротивление Rm4 измерительного ЭЧП.

• 8.9.7 Рассчитать значения температуры tR4, 1м4 по результатам измерений сопротивлений Rr4, Rm4 по формуле 1.

• 8.9.8 Результаты вычислений округлить до 0,001 °C.

• 8.9.9 Рассчитать разность температур по формуле 2.

• 8.9.10 Опустить измерительный ЭЧП на 4 см и определить разность температур Ato между измерительным и опорным ЭЧП. Измерения проводить не менее чем через 3 минуты после перемещения измерительного ЭЧП.

• 8.9.11 Рассчитать вертикальный перепад температуры как разницу между Ato и AU-

• 8.9.12 Повторить операции по 8.9.3-8.9.11 при температурных режимах калибратора 45, 100 °C (для калибратора КС 100-1) и 300, 600 °C (для калибратора КС 600-1).

• 8.9.13 Значение вертикального перепада температуры в изотермической рабочей зоне (0-40) мм от дна колодца выравнивающего блока должно быть в интервале ±(0,03+4-1 О^ф! )°С, где t - значение воспроизводимой температуры, °C.

• 9.1 Результатьгповерки занести в протокол с указанием всех значений результатов измерений. Рекомендуемая форма протокола приведена в приложении Л.

• 9.2 При положительных результатах первичной поверки калибратор признать годным к эксплуатации, в паспорте поставить оттиск поверительного клейма в соответствии с

ПР 50.2.007, оформить свидетельство о поверке в соответствии с ПР 50.2.006.

В свидетельство о поверке занести результаты поверки в соответствии с приложением М (о бязательным).

• 9.3 При положительных результатах периодической поверки оформить свидетельство о поверке в соответствии с ПР 50.2.006.

В свидетельство о поверке занести результаты поверки в соответствии с приложением М (обязательным).

• 9.4 При положительных результатах поверки на защитной крышке над переключателем «Калибровка» на нижнем основании калибратора поставить пломбу организации, проводившей поверку калибратора, с оттиском поверительного клейма.

• 9.5 При положительных результатах поверки в приложение А паспорта

ДДТТТ 2.998.016 ПС занести коэффициенты внешнего термометра сопротивления с индивидуальной градуировкой ТСП 0307.

• 9.6 При отрицательных результатах поверки калибратор к применению не допускать, свидетельство о поверке аннулировать, оттиск клейма погасить или стереть, выдать извещение о непригодности с указанием причин в соответствии с требованиями ПР 50.2^т.006, в паспорте указать: «К применению не пригоден. Подлежит ремонту».



  В.В.Казанцев

Разработал:

Зав.лабораторией ФГУП «УНИИМ»

(рекомендуемое)

ЭЧП и блоки для определения перепада температуры в калибраторах КС 100-1 и КС 600-1

0±2

• 1 Выводы вести проволокой из палладия диаметром 0,3 мм через четырехканальную керамическую трубку диаметром 4,2 мм.

• 2 К каждому выводу ЭЧП должен быть припаян провод МГТФ 0,12 длиной 1,5 м, места паек должны быть изолированы.

Рисунок А. 1 - ЭЧП

Выравнивающий блок КС 600-1

Рисунок А.2 - Выравнивающие блоки с колодцами, применяемые в калибраторах КС 100-1 и КС 600-1

(справочное)

Выводимые на индикатор калибратора символы и значения

Показания внешнего термометра сопротивления с индивидуальной градуировкой

РЕЖ - калибратор вышел на режим стабилизации (готов к работе)

ЖЖЖ - калибратор находится в режиме охлаждения

режиме нагрева

Показания датчика обратной связи регулятора

Режим работы

^Показания поверяемого датчика

Примечание - Числовые значения параметров показаны условно.

[И | I U            " C-V-'

(рекомендуемое)

Al - калибратор температуры сухоблочный КС 100-1 (КС 600-1);

Р1 - компаратор напряжения Р3003 в режиме калибратора напряжения, предел 1В;

Р2 - мера напряжения МН-3.

РисунОк.В.1- Схема подключения оборудования для проведения обновления коэффициентов коррекции по внешнему опорному напряжению, для определения абсолютной погрешности калибратора при измерении напряжения и ТЭДС термоэлектрических преобразователей с преобразованием в температуру без компенсации свободных концов

Примечание. Электрические цепи вести медным проводом сечением не менее 0,2 мм .

(рекомендуемое)

А1 - калибратор температуры сухоблочный КС 100-1 (КС 600-1);

R1 - мера сопротивления МСЗ005.

Рисунок Г.1- Схема подключения оборудования для проведения обновления коэффициентов коррекции по внешнему опорному сопротивлению

Примечание. Электрические цепи вести медным проводом сечением не менее 0,2 мм².

(рекомендуемое)

ВК1 - элемент чувствительный платиновый ЭЧП (измерительный);

ВК2 - элемент чувствительный платиновый ЭЧП (опорный);

PV1 - вольтметр универсальный В7-54/3;

S1 - переключатель на два положения и четыре направления.

Рисунок Д.1-Схема подключения оборудования для определения вертикального перепада температуры в калибраторе

Примечания:

• 1 Режим измерения В7-54/3 - измерение сопротивления по четырехпроводной схеме.

• 2 Электрические цепи вести медным проводом сечением не менее 0,2 мм²

(рекомендуемое)

Р1 - калибратор программируемый П320 в режиме калибратора напряжения; Р2 - компаратор напряжения Р3003 в режиме измерителя напряжения; Идобавоч - магазин сопротивлений Р4831;

R1 - мера сопротивления МС3005 (Ином. - согласно методике);

R2 - термометр сопротивления эталонный ЭТС-100;

R3 - термометр сопротивления с индивидуальной градуировкой ТСП 0307; SW1 - переключатель на два положения и одно направление;

SW2 - переключатель на два положения и четыре направления;

XI - вилка РС4ТВ.

Рисунок Е.1- Схема подключения оборудования при градуировке внешнего термометра сопротивления с индивидуальной градуировкой ТСП 0307

Примечания:

• 1 Предел Р3003 выбирать 1В.

• 2 Выходное напряжение П320 выбирать равным 1 В на пределе 1 В.

• 3 Электрические цепи вести медным проводом сечением не менее 0,2 мм².

Mfl

(рекомендуемое)

Идобавоч

А1 - калибратор температуры сухоблочный КС 100-1 (КС 600-1);

Р1 - калибратор программируемый П320 в режиме калибратора напряжения; Р2 - компаратор напряжения Р3003 врежиме измерителя напряжения;

Идобавоч - магазин сопротивлений Р4831;

R1 - мера сопротивления МСЗ005 (Ином. - согласно методике);

R2 - термометр сопротивления эталонный ЭТС-100;

R3 - термометр сопротивления с индивидуальной градуировкой ТСП 0307; SW1 - переключатель на два положения и одно направление.

Рисунок Ж. 1 - Схема подключения оборудования для проведения обновления коэффициентов коррекции по внешнему эталонному термометру сопротивления, для определения абсолютной погрешности воспроизведения заданной температуры

Примечания:

• 1 Предел Р3003 выбирать 1В.

• 2 Выходное напряжение П320 выбирать равным 1 В на пределе 1 В.

• 3 Электрические цепи вести медным проводом сечением не менее 0,2 мм².

(рекомендуемое)

МП 07- £-<£И~ 4ЛЛ-/О

(рекомендуемое)

Т = Const

,А1 - калибратор температуры сухоблочный КС 100-1 (КС 600-1);

Г А2 - устройство компенсации УК-5;

Р1 - вольтметр универсальный В7-54/3;

Р2 - камера пассивного термостатирования;

РЗ - компаратор напряжения РЗООЗ;

R1 - термометр сопротивления эталонный ЭТС-100.

Рисунок К.1- Схема подключения оборудования для определения абсолютной погрешности калибратора при измерении ТЭДС термоэлектрических преобразователей с преобразованием в температуру с автоматической компенсацией свободных концов

Примечания:

• 1 РЗООЗ - в режиме калибратора напряжения. Предел РЗООЗ - "1В";

• 2 В7-54 - в режиме измерения сопротивления (по четырехпроводной схеме).

• 3 Электрические цепи вести медным проводом сечением не менее 0,2 мм².

(рекомендуемое)

Форма протокола поверки

Протокол № от поверки калибратора КС _ 00-1, зав. №

в соответствии с документом "ГСИ. Калибраторы температуры сухоблочные КС.

Методика поверки"

МП 07-221-2008

• 1 Принадлежит

• 2 Средства поверки (зав.№ , номер свидетельства о поверке и дата выдачи)

• 3 Условия поверки:

-температура окружающего воздуха -относительная влажность окружающего воздуха

-атмосферное давление

• 4 Результаты внешнего осмотра

• 5 Результаты проверки электрического сопротивления изоляции

• 6 Результаты проверки электрической прочности изоляции

• 7 Результаты опробования

V            8 Результаты проверки диапазона и определение абсолютной погрешности при измере

Таблица Л.2

Таблица Л.З

Таблица Л. 5

9 Результаты проверки диапазона и определение абсолютной погрешности воспроизведения заданной температуры

Результаты приведены в таблице Л.6

Таблица Л.6

• 10 Результаты определения нестабильности поддержания температуры Результаты приведены в таблице Л.7

  Измеряемая величина

  Тип при бора

  t проверки, °C

  Ri, i=1...5, Ом

  Ri, i=5...1 0, Ом

  Rep, Ом

  Rmin , Ом

  Rmax , Ом

  tep, °C

  tmi n, °C

  tma x, °C

  te, °C

  tH, °C

  Значение параметра по ТУ, °C

  Нестабильность поддержания температуры

  КС 00 -1

> . .1'1' Результаты проверки горизонтального перепада температуры между колодцами выравнивающего блока

Результаты приведены в таблице Л. 8

Таблица Л. 8

12 Результаты проверки вертикального перепада температуры в изотермической рабочей зоне (0-40) мм от дна колодца выравнивающего блока

Результаты приведены в таблице Л.9.

Таблица Л. 9

Выводы по результатам поверки______________________________

Выдано;свидетельство о поверке (извещение о непригодности)

__ от “______”_________________20 '____г.

Поверку проводил_____________________

подпись          (Ф.И.О)

20’

(обязательное)

Оборотная сторона свидетельства о поверке

РЕЗУЛЬТАТЫ ПОВЕРКИ:

Поверитель ________________/Ф.И.О/

Дата

1 т .....
