Принцип действия весов основан на компенсации массы взвешиваемого груза с помощью электромагнитной системы автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой электрический сигнал. Результаты взвешивания выводятся на жидкокристаллический дисплей, расположенный на весоизмерительном приборе - терминале.

Весы состоят из грузоприёмного устройства (далее - ГПУ) настольного или напольного исполнения со встроенным датчиком с устройством электромагнитной силовой компенсации TBrick (далее - датчик) и терминала.

датчиком и механической рычажной системой. Грузоприемная платформа съемная и крепится к раме с помощью специальных кронштейнов или болтов.

В зависимости от значений максимальной нагрузки используются различные модификации датчиков:

• - в весах K-Line: TBrick 15 или TBrick 32;

• - в весах Kx-T4 Line: TBrick 15 Ex или TBrick 32 Ex.

Информация о массе взвешиваемого груза, для индикации на дисплее терминала,

Весы выполнены на единой конструктивной основе. Рама и грузоприемная платформа изготавливаются из окрашенной или оцинкованной стали, а для весов с индексом «S» -из нержавеющей стали.

Возможны следующие варианты исполнения ГПУ:

• - рама и грузоприемная платформа весов выполнены из нержавеющей стали;

• - рама из конструкционной стали, грузоприемная платформа из нержавеющей стали;

• - рама из оцинкованной стали, грузоприемная платформа из оцинкованной стали;

• - рама из оцинкованной стали, грузоприемная платформа из нержавеющей стали;

• - рама из оцинкованной стали, грузоприемная платформа из окрашенной конструкци-

онной стали;

ICS429i, IND570, ICS466x, IND560xx и IND560x.

Дополнительно возможно подключение вспомогательных индикаторных табло типов 8660 или ADI.

Терминалы отличаются наличием клавиш ввода буквенно-цифровой информации, объемом памяти для хранения программ и результатов измерения, возможностью установки различных интерфейсов передачи данных (RS232, RS422/485, CL20mA, цифровые входы/выходы, Bluetooth, USB, WLAN, PS2, Ethernet/IP, Profibus-DP, Modbus-TCP, Allen-Bradley RIO, ControlNet, DeviceNet, аналоговый выход (4-20 мА/0-10 В) и подключения периферийных устройств (принтеров GA46, 8863, 8867, считывателей штрих-кодов, компьютера, логических контроллеров и др.), а также материалами корпуса и уровнем его защиты от проникновения жидкостей, водяного пара и пыли.

Питание терминалов ICS429i, IND570, IND560xx осуществляется непосредственно от сети переменного тока. Для электропитания взрывозащищенных терминалов ICS466x и IND560x используется источник питания APS768x. Весы с терминалом ICS429i имеют возможность автономного питания от встроенной аккумуляторной батареи с напряжением 12 В.

Калибровка весов осуществляется внешней калибровочной гирей.

Весы выпускаются в модификациях Kx-T4 Line/К-Line 150, Kx-T4 Line/K-Line 300, Kx-T4 Line/K-Line 600, Kx-T4 Line/K-Line 1500 и Kx-T4 Line/K-Line 3000, которые отличаются значениями максимальной (Мах) и минимальной (Мт) нагрузки, габаритными размерами, конструктивным исполнением и материалом изготовления грузоприемной платформы.

Весы могут применяться для работы в составе рабочих эталонов, поверочных и испытательных установок, основанных на прямом методе статических измерений массы жидкости.

Весы имеют от двух до четырех интервалов измерений массы нетто, каждый из которых соответствует определенному значению номинальной вместимости мерников.

Обозначение весов при заказе имеет следующий вид:

Kx-T4 Line/K-Line X1 X2 X3,

где Kx-T4 Line или K-Line - обозначение типа весов;

X1- буквенное обозначение размера грузоприёмной платформы:

КСС - (600х800) мм; KCS - (800x800) мм; КС - (800x1000) мм; KD - (1250x1000) мм;

KE - (1500x1250) мм; KES - (1500x1500) мм;

Х2 - максимальная нагрузка: 150; 300; 600; 1500; 3000 кг

Х3  -  (необязательный параметр)  - специальные идентификаторы, обозначающие

конструктивное исполнение весов:

• - s - исполнение весов полностью из нержавеющей стали;

• - k - поднимающаяся грузоприемная платформа.

Примеры обозначения: Kx-T4 Line KЕS1500sk; К-Line KCC150.

В весах предусмотрены следующие устройства и функции:

• - устройство индикации отклонения от нуля;

• - устройство первоначальной установки нуля;

• - полуавтоматическое устройство установки нуля;

• - устройство слежения за нулем;

• - устройство предварительного задания значения массы тары;

• - устройство тарирования (выборки массы тары);

Общий вид ГПУ и терминалов представлен на рисунках 1, 2 и 3.

Схема пломбировки корпуса терминалов от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 4.

K-Line KCC150

Z

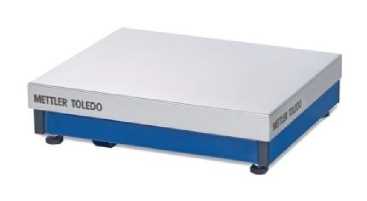

Рисунок 1 - Общий вид ГПУ

ICS429i

IND560xx/IND560x

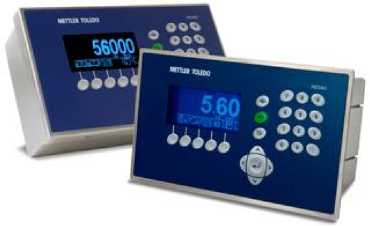

Рисунок 3 - Общий вид терминалов

K-Line KES3000sk

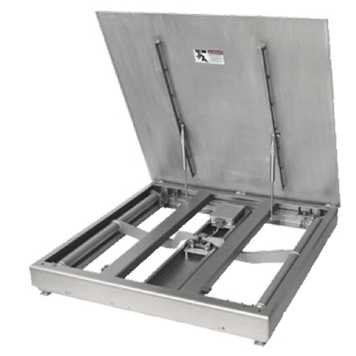

Рисунок 2 - Общий вид ГПУ

IND570/IND570x

ICS466x

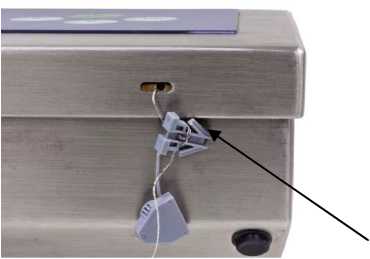

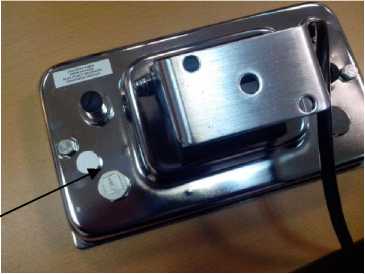

Рисунок 4 - Места пломбирования корпуса терминалов

Таблица 6 -

Модификации весов, Мах, интервалы измерений массы нетто, действительная цена деления (d), пределы допускаемой абсолютной погрешности весов (mpe) и значения сходимости показаний в указанных интервалах измерения массы нетто весов приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Лист № 6 Всего листов 7 Габаритные размеры и масса ГПУ весов приведены в таблице 5.

Таблица 5
