Конструктивно весы состоят из грузоприёмного устройства (далее - ГПУ) со встроенным датчиком (далее - датчик), и терминала, соединенных между собой кабелем.

Принцип действия весов основан на преобразовании веса груза, находящегося на грузоприемной платформе в электрический сигнал и дальнейшем преобразовании этого сигнала в цифровой вид с помощью аналого-цифрового преобразователя (АЦП). Результаты измерения отображаются на дисплее терминала.

Весы выпускаются в следующих модификациях: ICS425s, ICS435s, ICS445s, ICS465s, ICS685s, ICS429g, ICS439g, ICS449g, ICS469g, ICS689g.

В весах модификаций ICS425s, ICS435s, ICS445s, ICS465s, ICS685s электрический сигнал от датчика преобразуется в цифровой вид с помощью АЦП DigiCell, расположенного в ГПУ.

В весах модификаций - ICS429g, ICS439g, ICS449g, ICS469g, ICS689g электрический сигнал от датчика преобразуется в цифровой вид с помощью АЦП, распложенного в терминале.

Общий вид весов показан на рисунках 1-10. Возможные способы размещения терминала в составе весов показаны на рисунке 11.

Рисунок 1 - Общий вид весов

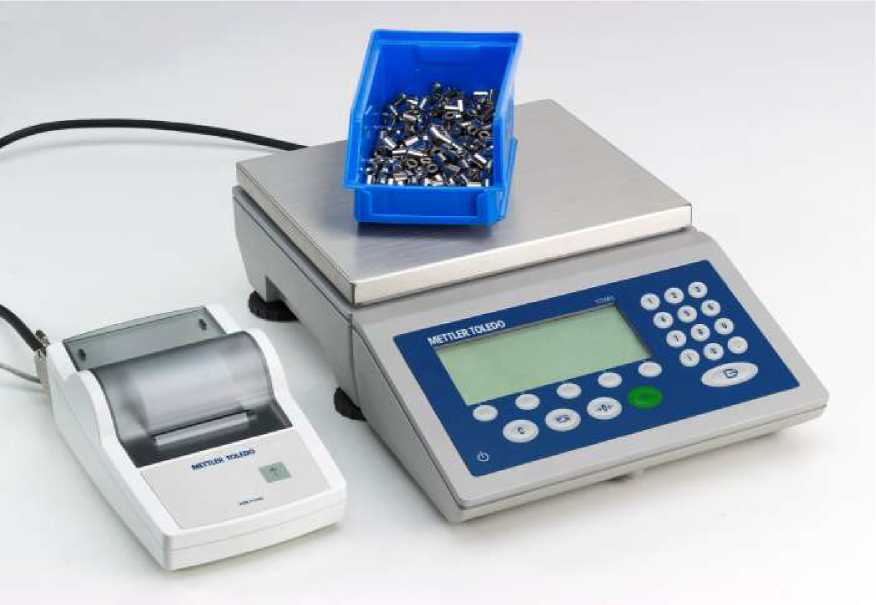

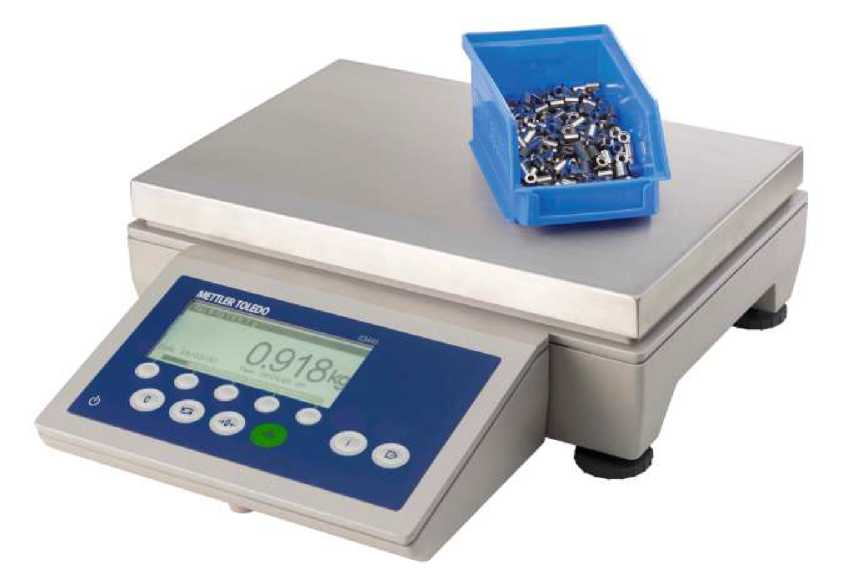

модификации ICS425s-6SM/f

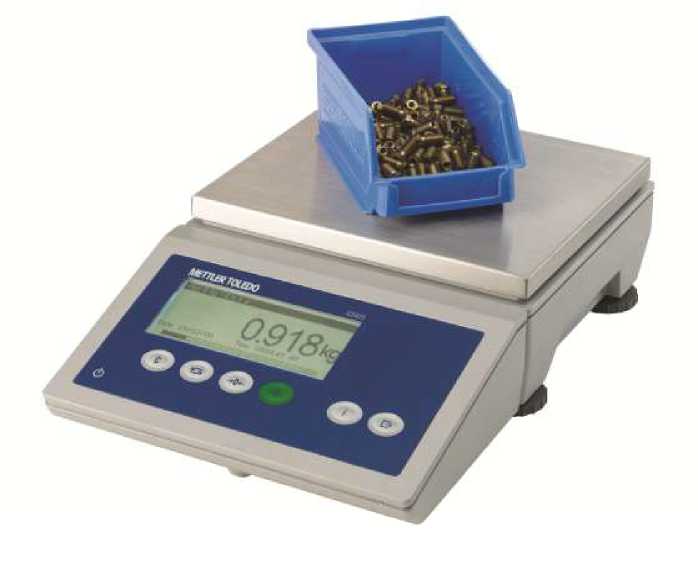

Рисунок 2 - Общий вид весов модификации ICS435s-15LA/f

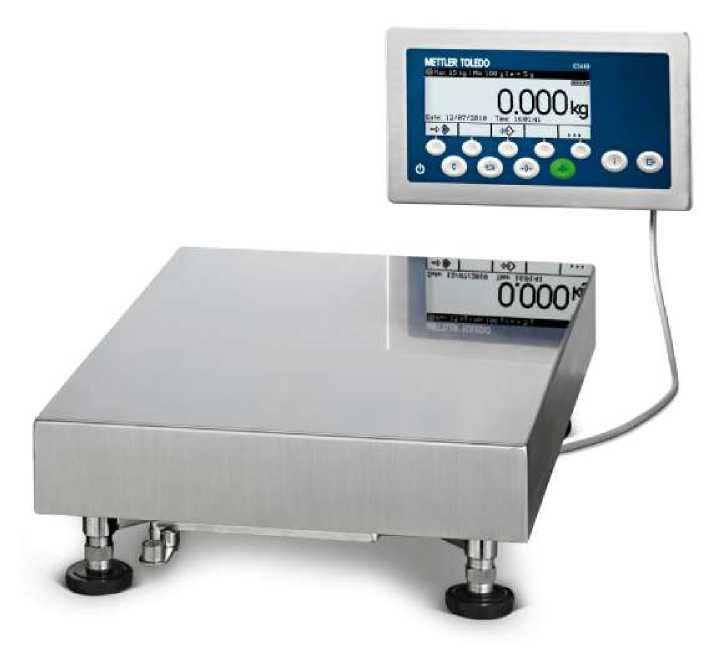

Рисунок 3 - Общий вид весов модификации ICS445s-6SM/f

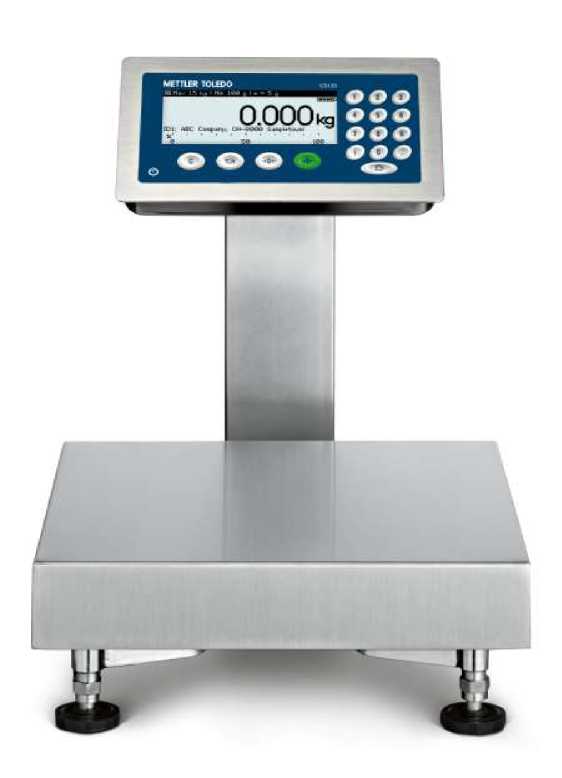

Рисунок 4 - Общий вид весов модификации ICS465s-35LA/f

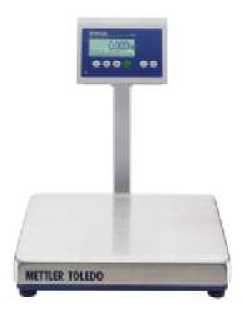

Рисунок 5 - Общий вид весов модификации ICS685s-6SM/f

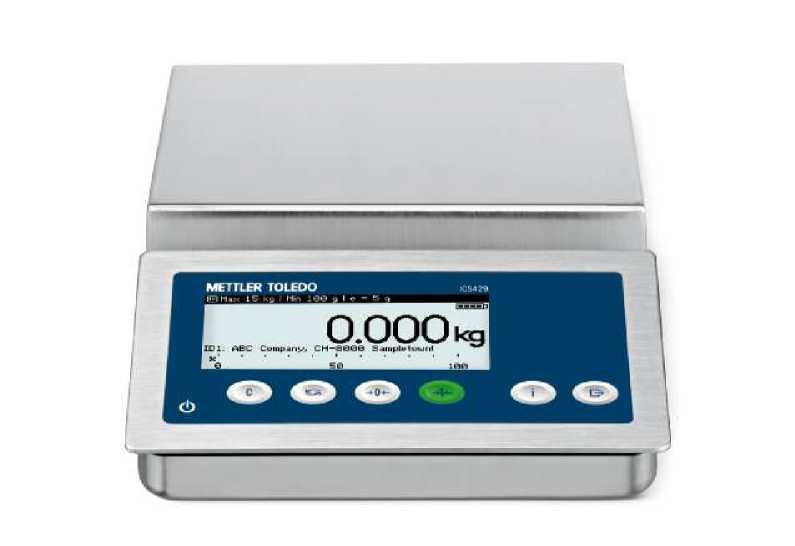

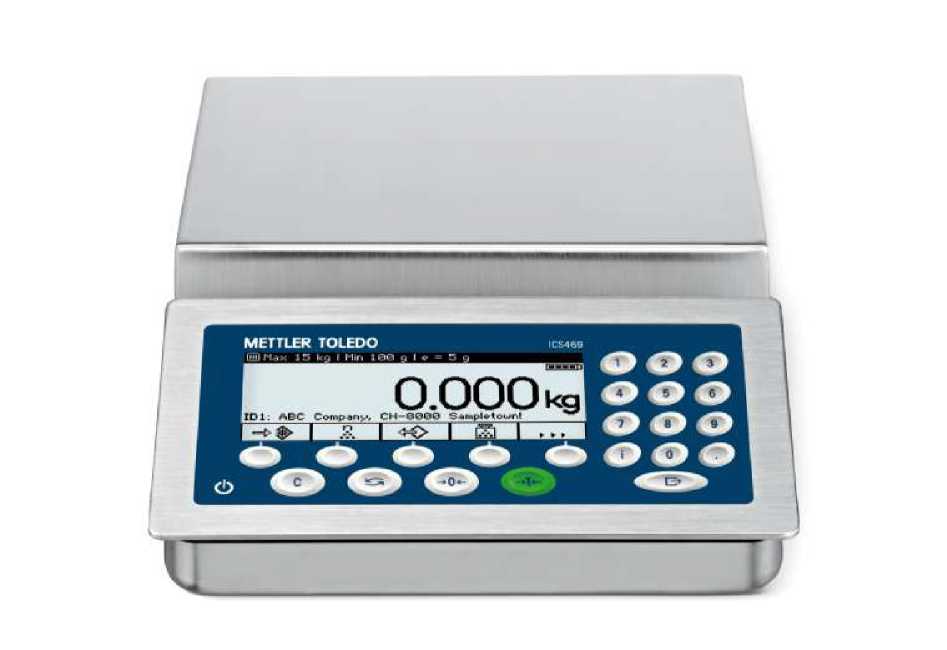

Рисунок 6 - Общий вид весов модификации ICS429g - A15/f

Рисунок 7 - Общий вид весов модификации ICS439g-A15/c

Рисунок 8 - Общий вид весов модификации ICS449g-A15/t

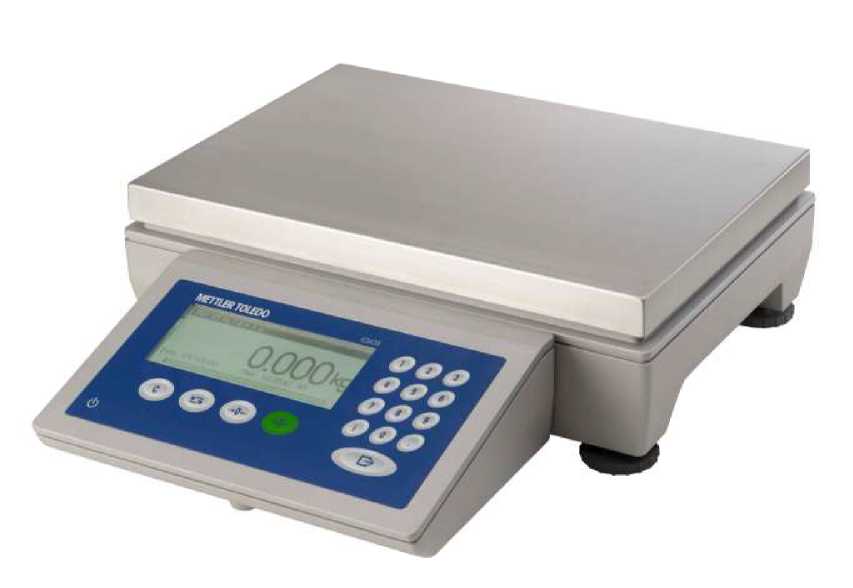

Рисунок 9 - Общий вид весов модификации ICS469g-A15/f

Рисунок 10 - Общий вид весов модификации ICS689g-A15/f

На столе или стене

(t - версия)

На кронштейне (f - версия )

Рисунок 11 - Способ размещения терминала

На стойке (c - версия )

В зависимости от исполнения весы имеют обозначения вида :

ICSY-(X1)(X2)/(X3)/65

где ICS - обозначение типа весов;

Y - обозначение модификации весов в зависимости от входного сигнала терминала:

• - ICS425s, ICS435s, ICS445s, ICS465s, ICS685s - цифровой;

• - ICS429g, ICS439g, ICS449g, ICS469g, ICS689g - аналоговый;

Х1 - для модификаций ICS425s, ICS435s, ICS445s, ICS465s, ICS685s:

- исполнения f - цифровое обозначение максимальной нагрузки (Max) весов : «3» - 3 кг; «6» - 6 кг; «15» - 15 кг; «35» - 35 кг;

- исполнения t и c - буквенное обозначение размера ГПУ весов : «А» - 240х300 мм; «BB» - 300х400 мм; «B» - 400х500 мм; «BC» - 500х650 мм; «CC» - 600х800 мм;

- для модификаций ICS429g, ICS439g, ICS449g, ICS469g, ICS689g - буквенное обозначение размера ГПУ весов:

«А» - 240х300 мм; «BB» - 300х400 мм; «B» - 400х500 мм; «BC» - 500х650 мм; «CC» - 600x800 мм; «QA» - 229x229 мм; «QB» - 305x305 мм; «QC» - 457x457 мм;

Х2 - для модификаций ICS425s, ICS435s, ICS445s, ICS465s, ICS685s:

• - исполнения f - буквенное обозначение размера ГПУ:

«SM» - 200x240 мм; «LA» - 240x350 мм;

• - исполнения t и c - цифровое обозначение Max весов :

«6» - 6 кг; «12» - 12 кг; «30» - 30 кг; «60» - 60 кг;«120»- 120 кг; «300» - 300 кг;

• - для модификаций ICS429g, ICS439g, ICS449g, ICS469g, ICS689g - цифровое обозначение Max весов:

«3» - 3 кг; «6» - 6кг; «15» - 15 кг; «30» - 30 кг; «60» - 60 кг; «150» - 150 кг; «300» - 300 кг; «600» - 600 кг;

X3 - t, f или с - необязательный параметр - идентификатор, обозначающий способ размещения терминала в составе весов;

65 - необязательный параметр, если присутствует - идентификатор, обозначающий специальное изготовление весов в соответствии с классом защиты IP65.

Примеры обозначения весов:

ICS445s-15LA/f; ICS465s-CC120/t; ICS439g-B60; ICS425s-35LA/f/65

Питание весов осуществляется от сети переменного тока или от встраиваемой перезаряжаемой аккумуляторной батареи.

В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1-2011:

• - устройство индикации отклонения от нуля (п. 4.5.5);

• - устройство первоначальной установки нуля (п.Т.2.7.2.4);

• - полуавтоматическое устройство установки нуля (п.Т.2.7.2.2);

• - устройство слежения за нулем (п. Т.2.7.3);

• - устройство предварительного задания значения массы тары (h.T.2.7.5);

• - устройство тарирования (выборки массы тары) (п.Т.2.7.4);

• - совмещенные устройство полуавтоматической установки нуля и уравновешивания тары (п. Т.2.7.2.2, п.4.6.9);

• - устройство установки по уровню с индикатором уровня (п.3.9.1.1);

• - полуавтоматическое устройство юстировки чувствительности (п.4.1.2.5);

• - реакции на промахи (п. 5.2);

• - взвешивания в различных единицах измерения массы - килограмм, грамм, миллиграмм, карат (п. 2.1);

• - фильтрация вибраций;

• - динамическое взвешивание;

• - автоматическая калибровка весов внешней гирей;

• - калибровка встроенным грузом (только для весов модификаций ICS4x5k, ICS685k);

• - автоматическое выключение весов;

• - счет одинаковых по массе образцов;

• - индикация разряда батареи при автономном питании.

Весы имеют последовательный интерфейс передачи данных RS232C, а также могут быть дополнительно оснащены интерфейсами RS422/485, USB, Ethernet, WLAN, дискретными входами/выходами, которые позволяют подключать различные периферийные устройства, такие как принтер, вторичный дисплей, устройство ввода-вывода дискретных сигналов, устройство чтения штрихового кода, ПК (персональный компьютер).

Терминал имеет пленочную клавиатуру, а дисплей - жидкокристаллический индикатор с обратной подсветкой позволяет отображать цифровую и символьную информацию.

Весы выпускаются однодиапазонными в исполнениях, отличающихся метрологическими характеристиками, размерами ГПУ и набором исполняемых функций.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), с нанесенным знаком поверки, которая находится на нижней или на боковой поверхности весов в зависимости от модификации как показано на рисунке 12.

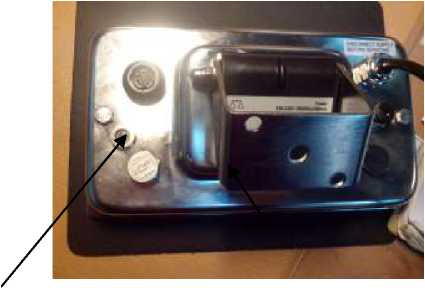

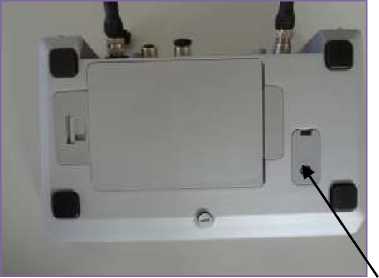

Рисунок 12 - Места пломбирования для нанесения знака поверки

На терминале прикрепляется табличка, разрушающиеся при удалении, содержащие следующую информацию:

• - наименование или товарный знак предприятия-изготовителя;

• - условное обозначение весов;

• - номер весов по системе нумерации предприятия-изготовителя;

• - класс точности весов по ГОСТ OIML R 76-1-2011;

• - значение Max;

• - значение минимальной нагрузки (Min);

• - значение поверочного интервала (e);

• - значение максимальной массы тары (Т = - ...);

• - знак утверждения типа средства измерений;

• - год изготовления.

• 1 Весы (модификация по заказу) .......................................................................................1 шт .

• 2 Руководство по эксплуатации .........................................................................................1 экз.

Класс точности по ГОСТ OIML R 76-1-2011................................................................... средний (III)

Значения Min, Мах, е, действительной цены деления (d), пределов допускаемой погрешности при первичной поверке (mpe), в соответствующих интервалах нагрузки (m), для модификаций ICS425s, ICS435s, ICS445s, ICS465s, ICS685s приведены в таблице 2, а для модификаций ICS429g, ICS439g, ICS449g, ICS469g, ICS689g в таблице 3.

Таблица 2

Продолжение таблицы 2

Таблица 3

Продолжение таблицы 3

Пределы допускаемой погрешности при поверке после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.

Пределы допускаемой погрешности весов в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке.

Технические характеристики весов приведены в таблице 4.

Таблица 4

Продолжение таблицы 4

Габаритные размеры и масса ГПУ весов приведены в таблице 5.

Таблица 5
