Номер по Госреестру СИ: 58654-14
58654-14 Весы автоматические
(ETICA)
Назначение средства измерений:
Весы автоматические ETICA (далее - весы) предназначены для определения массы упакованного товара в движении и распределения упаковок в зависимости от значения разности между их массой и установленным номинальным значением, и маркировки фасованных товаров.
Внешний вид.
Весы автоматические
Рисунок № 1
Внешний вид.
Весы автоматические
Рисунок № 2
Внешний вид.
Весы автоматические
Рисунок № 3
Внешний вид.
Весы автоматические
Рисунок № 4
Внешний вид.
Весы автоматические
Рисунок № 5
Внешний вид.
Весы автоматические
Рисунок № 6
Внешний вид.
Весы автоматические
Рисунок № 7
Внешний вид.
Весы автоматические
Рисунок № 8
Знак утверждения типа
Знак утверждения типананосится фотохимическим способом на маркировочную табличку, закреплённую на корпусе и типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации «Весы автоматические ETICA. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к весам автоматическим ETICA-
1 ГОСТ Р 54796-2011 «Устройства весоизмерительные автоматического действия. Часть 1. Метрологические и технические требования. Методы испытаний».
-
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
-
3 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МЦКЛ.0152.МП «Методика поверки», утвержденному ЗАО КИП «МЦЭ» 14.07.2014 г.
Основное поверочное оборудование - гири класса точности М1-2 по ГОСТ OIML 111-2009, весы по ГОСТ OIML R 76-1-2011 с пределами допускаемой погрешности не менее 1/5 погрешности поверяемых весов.
Изготовитель
Фирма «Mettler-Toledo (Albstadt) GmbH», Германия Postfach 250 D-7470 Albstadt
Заявитель
Закрытое акционерное общество «Меттлер-Толедо Восток» (ЗАО «Меттлер-Толедо Восток»), г. Москва
Юридический адрес: 101000 г. Москва, Сретенский бульвар, д.6/1, стр.1 комн.8, 10,6 Фактический адрес: 101000 г. Москва, Сретенский бульвар, д.6/1, стр.1 комн.8, 10, 16 Тел.: (495)651-98-86, 621-92-11
Факс: (499)272-22-74, (495)621-63-53, 621-78-68
E-mail: inforus@mt.com
Http: www.mt.com
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ», Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Тел./факс (495) 491-78-12
e-mail: sittek@mail.ru
Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза, находящегося на грузоприемном устройстве (далее - ГПУ) весов, с помощью весоизмерительного тензорезисторного датчика (далее датчик), в аналоговый электрический сигнал, изменяющийся пропорционально массе груза, и дальнейшем преобразовании этого сигнала в цифровой вид с помощью устройства обработки аналоговых данных.
Далее сигнал поступает на вход компьютерного терминала (далее - терминал), где значение массы груза индицируется на его цифровом дисплее.
Информация о массе взвешиваемого груза через интерфейсы RS 232, RS 485, Ethernet, Wi-Fi, USB может быть передана на внешние устройства (ПК, принтеры, вторичные дисплеи, сканеры считывания штрих-кода, программируемые логические контроллеры).
Весы выполнены на единой конструктивной основе и состоят из:
-
- грузоприемного устройства (далее - ГПУ), представляющего собой грузоприемную платформу с заводским обозначением WP2 с датчиком и встроенным устройством обработки аналоговых данных TD27, производства фирмы «Mettler-Toledo (Albstadt) GmbH», Германия. На платформе устанавливается ленточный транспортер или роликовый конвейер, кроме того ГПУ может быть оснащено дополнительными транспортерами или конвейерами для подачи и перемещения взвешиваемого груза, при этом масса груза определяется автоматически, во время его перемещении по транспортеру;
-
- компьютерного терминала ETМ, установленного на корпусе весов, с программным обеспечением (ПО) (операционная система Windows 7 или Windows XPe, Linux, WePOS, POSReady), которое позволяет регулировать скорость движения транспортера, параметры сортировки, осуществлять ввод цены и расчет стоимости транспортируемого груза, и выполнять другие сервисные функции;
-
- фотоэлементов и маркиратора (принтер с аппликатором). Фотоэлементы предназначены для определения положения взвешиваемого объекта на конвейере и подачи сигналов для начала процесса взвешивания и этикетирования;
Конструкция весов предусматривает возможность подключения дополнительных устройств (например: металлодетектора, сканера штрих-кодов, интеграционных комплектов к упаковочным машинам, устройств для сортировки и отбраковки продукта, комплекта для изменения положения принтера и др.).
Весы имеют следующие устройства и функции:
-
- устройство первоначальной установки нуля весов (ГОСТ Р 54796-2011, п. 3.2.10.12);
-
- устройство автоматической и полуавтоматической установки нуля (ГОСТ Р 54796-2011, п.п. 3.2.10.11, 3.2.10.10);
-
- устройство слежения за нулем (ГОСТ Р 54796-2011, п. 3.2.10.13);
-
- устройство взвешивания тары (ГОСТ Р 54796-2011, п. 3.2.10.16);
-
- устройство предварительного задания массы тары (ГОСТ Р 54796-2011, п. 3.2.10.17);
- устройство для этикетирования массы и стоимости взвешенного изделия (ГОСТ Р 54796-2011, п.3.1.3.3;
- вычисления стоимости товара по заданной цене;
- быстрого доступа к наименованию товаров , их ценам и хранению в энергонезависимой памяти результатов взвешиваний и стоимости товаров;
- ввода абсолютных или процентных скидок с цены за килограмм или стоимости;
- выдачи отчета по расфасовке для отдельного товара и всех товаров за день или за определенный период;
- возможности выбора счетчика по массе товара или по количеству упаковок ;
- функции самодиагностики и информации для оператора о возникших ошибках.
Модификации изготавливаемых весов, отличаются максимальными нагрузками, габаритными размерами транспортера, рабочей скоростью грузового конвейера и при заказе
имеют вид:
ETICA X Y Z 0 (- G) (i),
где X - обозначение исполнения компьютерного терминала ЕТМ:
«1» - терминал с монохромным дисплеем и функционально-цифровой клавиатурой;
«2» - терминал с монохромным или цветным дисплеем функционально-цифровой клавиатурой;
«3», «4» - терминал с цветным сенсорным дисплеем;
«5» - промышленное исполнение терминала в корпусе цветным дисплеем с диагональю 5,7'
«7» - промышленное исполнение терминала в корпусе цветным сенсорным дисплеем диагональю 10,4';
с диагональю
5,7'
из
из
нержавеющей
нержавеющей
стали
стали
Y - тип - автоматическая система с тремя транспортёрами используемого принтера:
«3» - принтер со скоростью печати до 35 этикеток в минуту;
«4» - принтер со скоростью печати до 70 этикеток в минуту;
Z - количество ленточных транспортеров или роликовых конвейеров - 0, 1, 2, 3 или 4;
(G) - дополнительный усовершенствованный принтер с автоматической регулировкой
места нанесения этикетки;
(i) - возможность подключения упаковочного оборудования. Примеры общего вида весов показаны на рисунках 1 - 3.

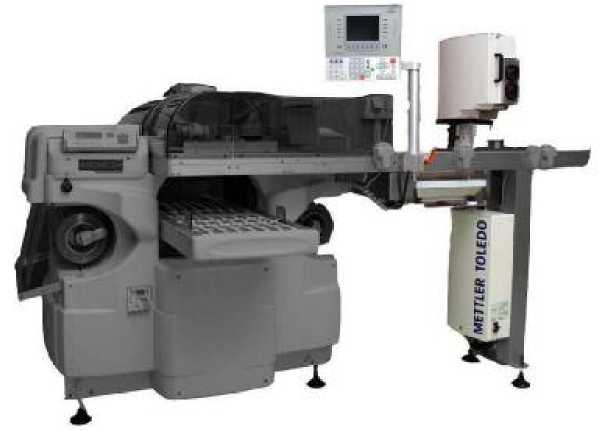

Рисунок 1 — Модификация весов с одним транспортером и автоматическим нанесением этикеток

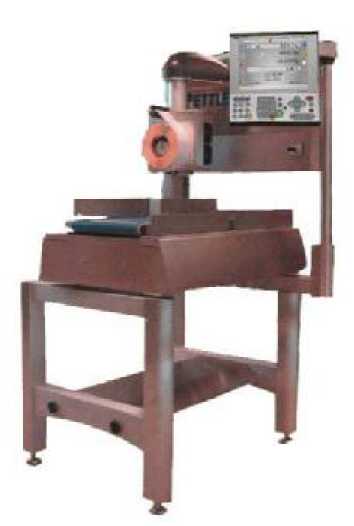

Рисунок 2 — Модификация весов с двумя
транспортёрами

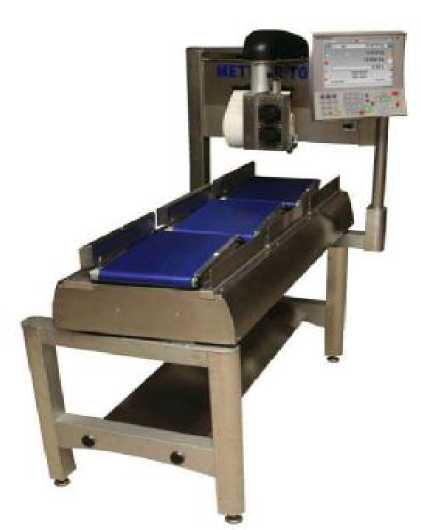

Рисунок 3 — Модификация весов с тремя транспортёрами
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами (наклейками) на задней поверхности терминала и ГПУ, как показано на рисунках 4 - 8.

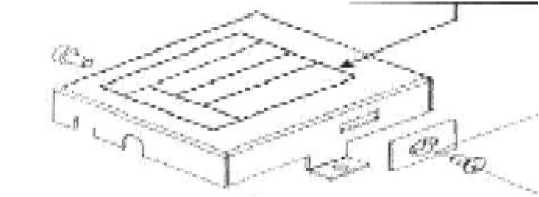

Рисунок 4 - Схема пломбирования устройства обработки аналоговых данных TD27

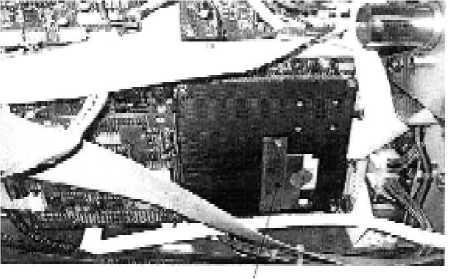

Рисунок 5 - Пломбировка платы памяти терминала
Рисунок 6 - Пломбировка места соединения преобразователя TD27 и центральной платы терминала
Рисунок 7 - Пломбировка центральной цифровой платы терминала

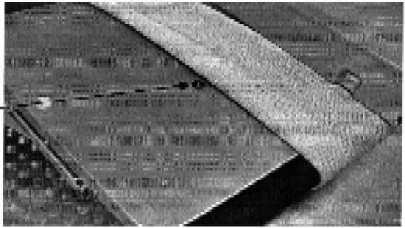

Рисунок 8 - Место нанесения пломбы в виде наклейки на транспортер На корпусе весов прикреплена табличка (разрушающаяся при ее удалении), содержащая следующую маркировку:
-
- наименование и обозначение весов;
-
- товарный знак предприятия-изготовителя;
-
- класс точности по ГОСТ Р 54796-2011;
-
- значение максимальной нагрузки (Max);
-
- значение минимальной нагрузки (Min);
-
- значение производительность (максимальной);
-
- значение поверочного деления (е);
-
- знак утверждения типа средств измерения;
-
- напряжение и частота питания;
-
- серийный номер весов по системе нумерации предприятия-изготовителя.
Весы автоматические ETICA - 1 шт.
Руководство по эксплуатации - 1 экз.
