Принцип действия весов основан на компенсации массы груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе сличаемого груза, преобразуется в цифровой, обрабатывается, и результат измерения выводится на дисплей терминала.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и терминала. ГПУ представляет собой платформу напольного исполнения с системой автоматического уравновешивания имеющей электромагнитный преобразователь, питание которого и индикация результатов измерений осуществляется терминалом.

Весы могут применяться для поверки и калибровки гирь методом сличения.

Питание весов осуществляется через адаптер электропитания от сети переменного тока.

Весы дополнительно могут комплектоваться защитным кожухом (три исполнения, в зависимости от геометрических размеров платформы) и устройством центрирования нагрузки LevelMatic (два исполнения для различных модификаций).

Внешний вид весов показан на рисунке 1.

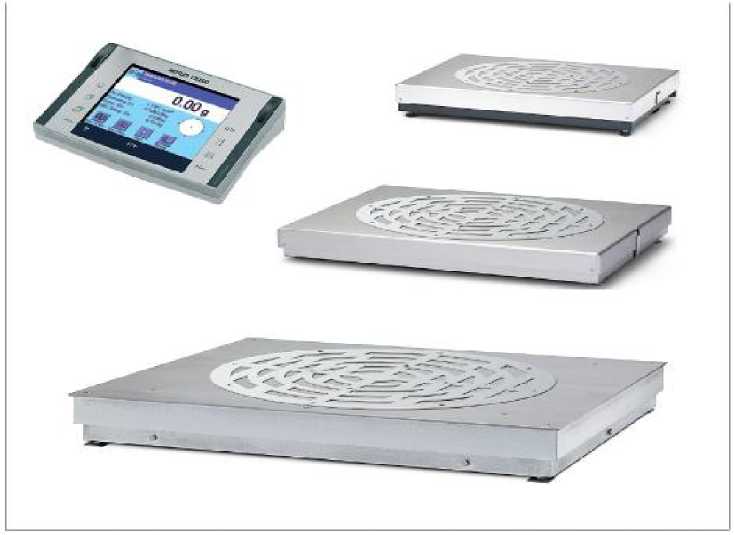

Рисунок 1 - Внешний вид весов электронных ХР-К

Весы имеют следующие устройства и функции:

• - устройство установки по уровню с индикатором уровня;

• - устройство индикации отклонения от нуля;

• - устройство первоначальной установки нуля весов;

• - устройство автоматической и полуавтоматической установки нуля;

• - устройство слежения за нулем;

- устройство установки нуля ;

- устройство выборки массы тары ;

- устройство предварительного задания массы тары;

- устройство сигнализации о перегрузке ( звуковой и визуальной );

- полуавтоматическое устройство юстировки чувствительности ;

- обнаружение промахов ;

- цифровое показывающее устройство с отличающимся делением.

Весы имеют встроенный настраиваемый последовательный интерфейс передачи данных RS232C и гнездо для установки второго (дополнительного ) интерфейса, из перечисленных: LocalCan, RS232C, BTS (BlueTooth), MiniMettler, PS/2 и e-Link, которые позволяют подключение различных периферийных устройств (принтеров: RS-P42, GA46); дополнительного дисплея RS/LC-BLD, RS/LC-BLDS, LC-AD, LC-ADS, IND690); графического интерфейса выбора параметров и функций (TouchScreen), оптического сенсора ErgoSens, ножной педали LC-FS, устройства чтения штрихового кода, компьютера, стандартной клавиатуры) и объединение весов в сеть.

Весы выпускаются в следующих модификациях, отличающихся метрологическими характеристиками, размерами грузоприемного устройства, набором исполняемых функций: XP155KS, XP604KM, XP1003KM, XP1002KM, XP2003KL, XP6002KL.

Обозначение модификаций имеет вид:

XP(X1)(X2)K(X3),

где X1 - условное обозначение максимальной нагрузки (Max) - от 2 до 3 цифр;

X2 - условное обозначение действительной цены деления шкалы (d) - от 1 до 3 цифр; K - условное обозначение принципа электромагнитной компенсации;

X3 - S, M или L - условное обозначение габаритных размеров ГПУ.

Знак поверки в виде наклейки наносится на корпус весов с лицевой стороны.

Для защиты весов от несанкционированного доступа к настройкам и данным измерений производится пломбировка защитной пломбой (наклейкой), как показано на рисунке 2.

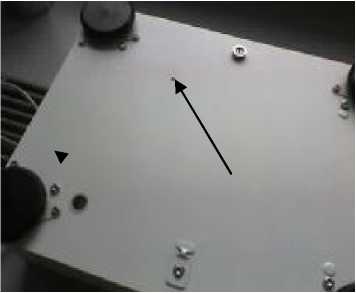

Рисунок 2 - Место пломбирования

На маркировочной табличке весов указаны:

• - торговая марка изготовителя;

• - модификация весов;

• - серийный номер;

• - максимальная нагрузка (Max);

• - минимальная нагрузка (Min);

• - поверочный интервал (e);

• - действительная цена деления шкалы (d);

• - диапазон особых температур.

• 1. Весы (модификация по заказу).............................................................. 1 шт.

• 2. Адаптер сетевого электропитания ........................................................ 1 шт.

• 3. Руководство по эксплуатации ................................................................ 1 экз.

• 4. Методика поверки » МЦКЛ.0134.МП ................................................... 1 экз.

весов приведены в таблицах 2 и 3.

Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), интервалов взвешивания и пределов допускаемой погрешности при первичной поверке и эксплуатации для модификаций весов приведены в таблице 2.

Таблица 2

Значение наибольшей сличаемой массы и разности сличаемых масс, среднего квадратического отклонения (СКО) показаний, модификаций весов используемых при поверке (калибровке) гирь методом сличения, приведены в таблице 3.

Таблица 3

Диапазон выборки массы тары .......................................................................... от 0 до Мах.

Параметры электропитания от сети переменного тока:

- напряжение , В ...........................................................................................................220 _-^{+ 2}₃²₃;

- частота , Гц ...................................................................................................................50 ± 1.

Потребляемая мощность, В-А, не более...........................................................................27.

Особый диапазон температур, °С:

• - для статического измерения массы ............................................. от плюс 10 до плюс 30;

• - при поверке или калибровке гирь методом сличения ................ от плюс 18 до плюс 22.

Изменение температуры окружающего воздуха при

поверке или калибровке гирь, не более .............................................................................± 1 ^оС/12 ч.

Относительная влажность окружающего воздуха, %..........................(70 ± 10) при 30 ^оС,

без конденсации влаги.

Обозначение модификации, габаритные размеры ГПУ и масса весов приведены в таблице 4.

Таблица 4

Габаритные размеры терминала, мм ............................................................194 x 133 x 58.

Средний срок службы, лет ................................................................................................10.
