Номер по Госреестру СИ: 68004-17
68004-17 Весы платформенные
(DRF)
Назначение средства измерений:
Весы платформенные DRF (далее - весы), предназначены для статического измерения массы.
Внешний вид.
Весы платформенные
Рисунок № 1
Внешний вид.
Весы платформенные
Рисунок № 2
Внешний вид.
Весы платформенные
Рисунок № 3
Внешний вид.
Весы платформенные
Рисунок № 4
Внешний вид.
Весы платформенные
Рисунок № 5
Программное обеспечение
Терминалы имеют встроенное программное обеспечение (ПО), и отличаются наличием клавиш ввода буквенно-цифровой информации и объемом памяти для хранения программы и результатов взвешивания.
ПО весов является встроенным и делится на метрологически значимое и метрологически незначимое.
Лист № 3 Всего листов 5 Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП, и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в Сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО терминала.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой или наклейкой, которая находится на нижней или на боковой поверхности терминалов и на крышке АЦП - как показано на рисунке 3.
Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных.
Нормирование метрологических характеристик проведено с учетом применения ПО. Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение для терминала | |
IND570 |
IND780 | |
Идентификационное наименование ПО |
1.00.yyyy |
MCN 1.x |
Номер версии (идентификационный номер) ПО |
х.хх.уууу |
х.хх.уу |
Цифровой идентификатор ПО |
-* |
-* |
где - х, у принимают значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную на корпусе весов, фотохимическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к весам платформенным DRF ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
Техническая документация фирмы - изготовителя
Поверка
Поверкаосуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки).
Основные средства поверки:
- рабочий эталон 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири номинальной массой от 10 кг до 5000 кг, класса точности М1, М1-2 по ГОСТ OIML 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Лист № 5 Всего листов 5 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Mettler-Toledo (Albstadt) GmbH», Германия Адрес: Postfach 250 D-7470 Albstadt Телефон: +49 7431 14 214 Факс: +49 7431 14 380
Заявитель
Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток») ИНН 7705125499
Адрес: 101000, г. Москва, Сретенский бульвар, д. 6/1, стр. 1, комн. 8, 10, 16 Телефон: +7 (495) 651-98-86 Факс: +7 (499) 272-22-74
E-mail: inforus@mt.com
Web-сайт: www.mt.com
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8 Телефон (факс): +7 (495) 491-78-12
Е-mail: sittek@mail.ru
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результаты взвешивания преобразуются аналогоцифровым преобразователем (АЦП) и выводятся на дисплей терминала.
Весы состоят из грузоприемного устройства (далее - ГПУ), имеющих одну или несколько весовых платформ со встроенными датчиками, АЦП расположенным внутри ГПУ и терминала, соединённых между собой кабелем.
В весах используются:
-
- терминалы IND570, IND780, производства «Mettler-Toledo»;
-
- датчики RLC, производства «\"1е111ег-То1ес1о».
В терминалы возможна установка различных интерфейсов передачи данных: RS232, RS422/485, CL20mA, Ethernet, USB-s1ave, B1uetooth, WLAN, Ana1og Output, A11en-Brad1ey RIO, ProfiBus DP, Profinet IO, ControlNet, Ethernet/IP, Modbus RTU, Modbus Plus, DeviceNet и подключение периферийных устройств: принтеров, вторичных дисплеев, сканеров считывания штрих-кода, программируемых логических контроллеров, компьютеров. Терминалы имеют категорию пылевлагозащиты IP69R.
Платформы ГПУ изготавливают из окрашенной или нержавеющей стали.
Дополнительно возможна комплектация весов рамой обрамления весового приямка, различными кронштейнами крепления терминала на стене или напольной стойке.
Питание весов осуществляется от сети переменного тока.
В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011.
-
- устройство индикация отклонения от нуля (п. 4.5.5.);
-
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
-
- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);
-
- устройство слежения за нулем (п. Т.2.7.3);
-
- устройство предварительного задания значения массы тары (п. Т.2.7.5);
-
- устройство тарирования (п. Т.2.7.4).
Весы выпускаются в модификациях DRF3000(s), DRF3000, DRF6000 и DRF6000(s), отличающихся друг от друга значением максимальной нагрузки, материалом изготовления, количеством и исполнением грузоприемных платформ.
Весы изготавливаются однодиапазонными и при заказе имеют обозначения вида: DRFx1(s),
где DRF - обозначение типа;
x1 - числовое обозначение максимальной нагрузки (Мах) весов: 3000 или 6000 (3000 кг или 6000 кг соответственно);
s - необязательный параметр: исполнения весов из нержавеющей стали.

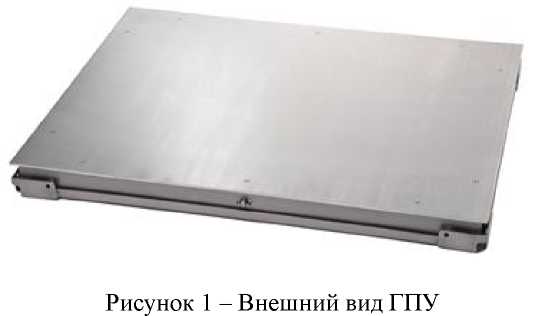

Общий вид ГПУ и терминалов показан на рисунках 1 и 2 соответственно.
Схема пломбировки от несанкционированного доступа, представлены на рисунке 3.

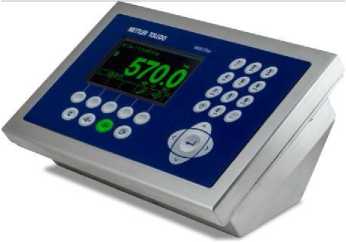

Терминал IND570

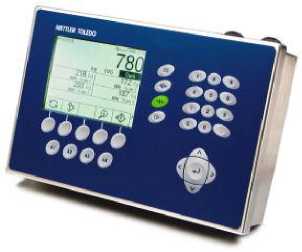

Терминал IND780
Рисунок 2 - Общий вид терминалов

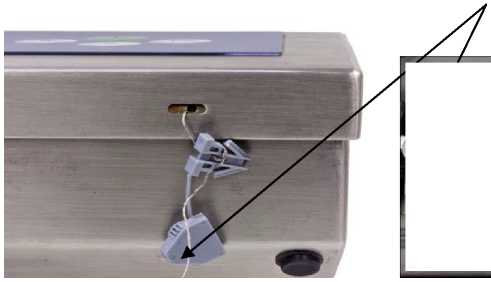

Терминалы IND570, IND780
Места пломбирования для нанесения знака поверки

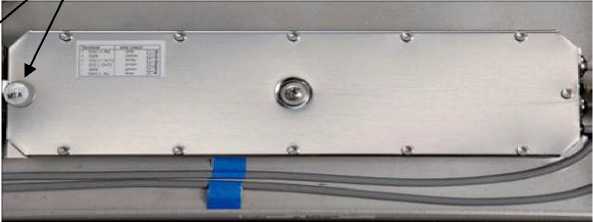

Винт крышки АЦП
Рисунок 3 - Места пломбирования корпусов
Класс точности по ГОСТ OIML R 76-1-2011....................................................средний (III).
Значения минимальной нагрузки (Min), (Мах), поверочного интервала (е),
действительной цены деления (d), числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe), в соответствующих интервалах нагрузки (m) при первичной поверке модификаций весов приведены в таблице 2.
Таблица 2 - Метрологические характеристики
Обозначение модификации |
Нагрузка, кг |
Д=е, кг |
n |
m, кг |
mpe, г | |
Мах |
Min | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
DRF3000 DRF3000S |
3000 |
10 |
0,5 |
6000 |
От 10 до 250 включ. |
±250 |
Св. 250 до 1000 включ. |
±500 | |||||
Св. 1000 до 3000 включ. |
±750 | |||||
DRF3000 DRF3000S |
3000 |
20 |
1 |
3000 |
От 20 до 500 включ. |
±500 |
Св. 500 до 2000 включ. |
±1000 | |||||
Св. 2000 до 3000 включ. |
±1500 | |||||
DRF6000 DRF6000S |
6000 |
20 |
1 |
6000 |
От 20 до 500 включ. |
±500 |
Св. 500 до 2000 включ. |
±1000 | |||||
Св. 2000 до 6000 включ. |
±1500 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
7 |
DRF6000 DRF6000S |
6000 |
40 |
2 |
3000 |
От 40 до 1000 включ. |
±1000 |
Св. 1000 до 4000 включ. |
±2000 | |||||
Св. 4000 до 6000 включ. |
±3000 |
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке.
Таблица 3- Метрологические характеристики
Наименование характеристики |
Значение |
Пределы допускаемой погрешности устройства установки на нуль, кг |
±0,25е |
Показания индикации массы, кг, не более |
Мах +9е |
Диапазон выборки массы тары (Т-), % от Мах |
от 0 до 100 |
Диапазон установки на нуль и слежения за нулём, % от Max, не более |
±2 |
Диапазон первоначальной установки нуля, % от Max, не более |
20 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания от сети переменного тока: - напряжение, В |
от 187 до 242 |
- частота, Гц |
от 49 до 51 |
Потребляемая мощность, В-А, не более |
60 |
Г абаритные размеры одной весовой платформы ГПУ |
от (1000х 800х120) |
(длина х ширина х высота), мм |
до (2000 х 2000 х120) |
Масса одной весовой платформы ГПУ, кг, не более |
700 |
Диапазон рабочих температур, °С |
от -10 до +40 |
Средняя наработка на отказ, ч |
24000 |
Средний срок службы, лет |
15 |
