Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал от датчика преобразуется в цифровой вид аналогоцифровым преобразователем (АЦП), который располагается внутри грузоприёмного устройства (далее - ГПУ) или весового терминала и выводится для индикации на дисплей терминала.

Конструктивно весы состоят из ГПУ со встроенным весоизмерительными тензорезисторными датчиками производства «Mettler-Tolc'clo» с обозначением - «0785», «0795», «0805», «0708», «0709», и весового терминала производства «Mettler-Toledo» с обозначениями IND131/331, IND221/IND226, IND560, IND690, IND780, IND890, ICS, DigiCe11, соединённых между собой кабелем.

В весовые терминалы возможна установка различных интерфейсов передачи данных -RS232, RS422/485, CL20mA, Ethernet, USB-s1ave, B1uetooth, WLAN, Ana1og Output, A11en-Brad1ey RIO, ProfiBus DP, Contro1Net, Eternet/IP, Modbus P1us, DeviceNet и подключения периферийных устройств - принтеров, вторичных дисплеев, сканеров считывания штрих-кода, программируемых логических контроллеров, компьютеров. Весовые терминалы различаются также материалами корпуса и уровнем его защиты от проникновения жидкости, водяного пара и пыли. Весовые терминалы имеют следующие категории пылевлагозащиты:

• - IND131/331-IP20/IP69k/IP65/ IP66;

• - IND221/IND226- IP54/ IP65/IP67;

• - IND560, IND690, IND780, IND890, ICS- IP69k .

Весы отличаются друг от друга значением максимальной нагрузки, режимами взвешивания, размерами грузоприемной платформы, типами подключаемых терминалов, материалом изготовления весоизмерительных тензорезисторных датчиков и выпускаются в двух конструктивных исполнениях:

• - рама из окрашенной стали, весовая крышка из нержавеющей стали;

• - полностью из нержавеющей стали.

Дополнительно возможна комплектация весов стойками для крепления весового терминала, роликовыми и шариковыми конвейерами, удлинительными кабелями и другими устройствами в соответствии с инструкцией по эксплуатации весов.

В весах предусмотрены следующие устройства и функции:

• - устройство индикация отклонения от нуля (ГОСТ Р 53228-2008, п. 4.5.5);

• - устройство первоначальной установки нуля весов (ГОСТ Р 53228-2008, п. Т.2.7.2.4);

• - полуавтоматическое устройство установки нуля (ГОСТ Р 53228-2008, п. Т.2.7.2.2);

• - устройство слежения за нулем (ГОСТ Р 53228-2008, п. Т.2.7.3);

• - устройство выборки массы тары (ГОСТ Р 53228-2008, п. Т.2.7.5);

• - устройство тарирование (ГОСТ Р 53228-2008, п. Т.2.7.4).

Весы выпускаются однодиапазонными и двухинтервальными.

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

Модификации весов имеют обозначения вида:

PBxY1Y2Y3-Z,

где x - тип выходного сигнала от весоизмерительных тензорезисторных датчиков:

«А» - аналоговый;

«D» - цифровой;

Y1 - цифра от 0 до 9, условно-количественно характеризующая долговечность, прочность и коррозионную стойкость материалов, которые применены для изготовления частей ГПУ (таких как рама, корпус, грузоприёмная платформа): алюминиевые сплавы, различные марки сталей, различные виды окраски, резиновые элементы, нанесения защитных покрытий или полировки; чем выше цифра - тем выше стойкость и стоимость конструкционных материалов, выше устойчивость ГПУ к различным воздействиям.

Y2 - цифра от 0 до 9, условно-количественно характеризующая область применения и особенности использования весов, чем выше цифра - тем универсальнее весы для использования в разных отраслях промышленности.

Y3 - цифра от 0 до 9, условно-количественно характеризующая коррозионную стойкость материалов ГПУ и весоизмерительных тензорезисторных датчиков, а также степень их защиты оболочкой от воздействия воды и сред с повышенной атмосферной влажностью, от проникновения пыли и жидкостей внутрь корпуса и/или весоизмерительных тензорезисторных датчиков, которое может нарушить работу весов, чем выше цифра - тем весы устойчивее к высокой влажности, воздействию жидкостей и пыли.

Z - буквенно-числовое обозначение максимальной нагрузки весов и размера грузоприемной платформы:

• - А (240 x 300 мм), ВВ (300 x 400 мм), В (400 х 500 мм), BC (500 х 650мм), СС (600 х 800 мм);

• - 3, 6, 12, 15, 30, 60, 120, 150, 300, 600 (3 кг, 6 кг, 12 кг, 15 кг, 30 кг, 60 кг, 120 кг, 150 кг, 300 кг, 600 кг соответственно).

Общий вид ГПУ и терминалов показан на рисунке 1 и 2 соответственно.

PBD655

PBA330/PBA655(x)

Рисунок 1 - Внешний вид ГПУ весов

Общий вид весовых терминалов показан на рисунке 2.

IND690

IND560          IND780             ICS

IND890

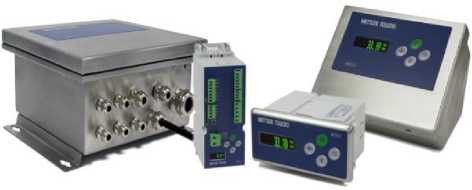

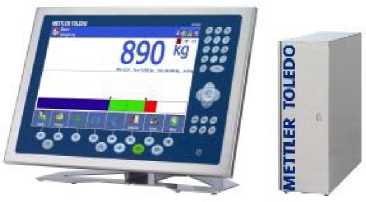

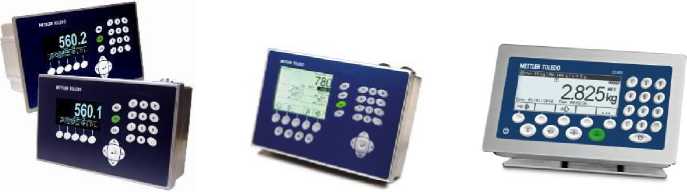

Рисунок 2 - Общий вид весовых терминалов

Места пломбировки весовых терминалов и встроенных в ГПУ АЦП, исключающие несанкционированные настройки и вмешательства, которые могут привести к искажению результатов измерений весов, показаны на рисунках 3 и 4.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на нижней или на боковой поверхности весового терминала в зависимости от модификации как показано на рисунке 3, а место нанесения пломбы (наклейки ) на ГПУ - на рисунке 4.

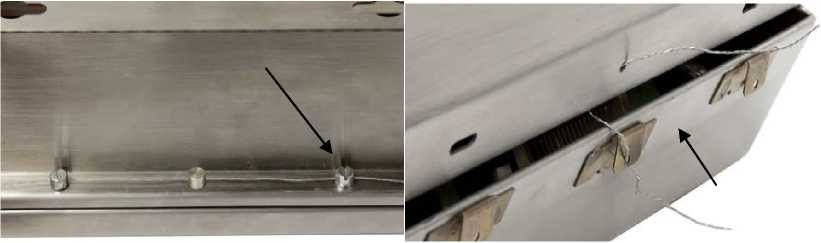

Рисунок 3 - Примеры пломбировки корпуса весовых терминалов

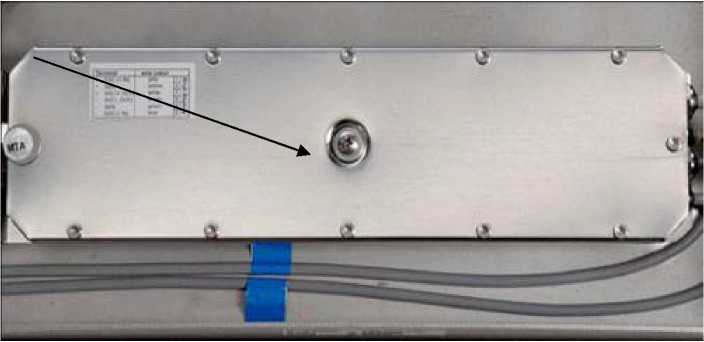

Рисунок 4 - Место пломбирования АЦП ГПУ

Весы (модификация по заказу) - 1 шт.

Руководство по эксплуатации - 1 шт.

Класс точности по ГОСТ Р 53228-2008........................................................................... средний (III).

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного деления (е), числа поверочных делений (n), интервала взвешивания и пределов допускаемой погрешности при поверке (mpe) в однодиапазонном режиме взвешивания в зависимости от максимальной нагрузки модификации весов приведены в таблице 2.

Таблица 2

Для двухинтервального режима взвешивания при нагружении весов значения Мах и Min, дискретности (d), цены поверочного деления (e) и пределов допускаемой погрешности при поверке для каждого интервала взвешивания приведены в таблице 3.

Таблица 3

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы брутто.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению

пределов допускаемых погрешностей при поверке.

Влияние устройства установки нуля на результат взвешивания, кг..........................................0,25е.

Диапазон выборки массы тары (Т^-), % от Max..................................................................от 0 до 100.

Предельная нагрузка (Lim), % от Max, не более.............................................................................250.

Показания индикации массы, кг, не более............................................................................... Мах+9е.

Диапазон установки на нуль и слежения за нулём (суммарный), % от Max....................................4.

Диапазон первоначальной установки нуля, % от Max.....................................................................20.

Условия эксплуатации:

- диапазон температуры, °С ........................................................................... от минус 10 до плюс 40;

- относительная влажность, %............................................................ до 85 при температуре 40 ^оС ,

без конденсации влаги .

Электрическое питание:

- от сети переменного тока:

- напряжением, В .................................................................................................от 187 до 242;

- частотой, Гц...........................................................................................................от 49 до 51;

- от встраиваемой аккумуляторной батареи, В

Потребляемая мощность, В-А, не более

Габаритные размеры весов (длина х ширина х высота), мм .....................................600 х 800 х 503.

Масса весов, кг, не более

Средний срок службы, лет
