Номер по Госреестру СИ: 67540-17
67540-17 Весы торговые с печатью этикеток
(UC)
Назначение средства измерений:
Весы торговые с печатью этикеток UC (далее - средство измерений) предназначены для измерений массы.
Внешний вид.
Весы торговые с печатью этикеток
Рисунок № 1
Внешний вид.
Весы торговые с печатью этикеток
Рисунок № 2
Внешний вид.
Весы торговые с печатью этикеток
Рисунок № 3
Внешний вид.
Весы торговые с печатью этикеток
Рисунок № 4
Внешний вид.
Весы торговые с печатью этикеток
Рисунок № 5
Программное обеспечение
Программное обеспечение является встроенным, используется в стационарной (закрепленной) аппаратной части посредством операционной системы, недоступной через интерфейс пользователя.
Защита от несанкционированного доступа к данным измерений обеспечивается невозможностью изменения программного обеспечения без применения специализированного оборудования производителя.
Изменение программного обеспечения через интерфейс пользователя невозможно.
Доступ к параметрам регулировки средства измерений возможен только при нарушении пломбы и замыкания специальной пломбируемой перемычки на печатной плате.
Идентификационные данные программного обеспечения могут быть распечатаны при последовательном нажатии «Code», «*» и «Печать» на сенсорном дисплее.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО * |
1.30.3 |
Цифровой идентификатор ПО |
- |
* Номер версии (идентификационный номер) ПО должен быть не ниже указанного |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на корпусе средства измерений методом офсетной печати, а также на титульный листы эксплуатационного документа.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к весам торговым c печатью этикеток UC
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений массы».
Поверка
Поверкаосуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», приложение ДА «Методика поверки весов».
Основные средства поверки:
- гири, соответствующие классам точности F1, F2, М1 по ГОСТ OIML R 111-1-2009. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую панель средства измерений рядом с дисплеем и (или) на свидетельство о поверке.
Изготовитель
«Mettler-Toledo (Albstadt) GmbH», Германия Юридический адрес: Postfach 250 D-7470 Albstadt, Germany Почтовый адрес: Postfach 250 D-7470 Albstadt, Germany Телефон/факс: +49 7431 140
Web-сайт: www.mt.com
Заявитель
Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток»)ИНН 7705125499
Юридический адрес: 101000, г. Москва, Сретенский бульвар, д. 6/1,стр.1, комн.8,10,16 Почтовый адрес: 101000, г. Москва, Сретенский бульвар, д. 6/1, стр. 1, комн.8,10,16 Телефон/факс: (495) 777-70-77
Web-сайт: www.mt.com
E-mail: inforus@mt.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: (495) 437 55 77 / (495) 437 56 66
Web-сайт: vniims.ru
E-mail: office@vniims.ru
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы и информация о цене единицы объекта измерений используется для вычисления его стоимости. Результаты измерений и расчета стоимости отображаются в визуальной форме на показывающем устройстве, а также печатаются на этикетке.
Средство измерений представляет собой весы неавтоматического действия по ГОСТ OIML R 76-1-2011 и состоит из следующих функциональных узлов:
-
- грузоприемное устройство (далее - ГПУ), один весоизмерительный тензорезисторный датчик (далее - датчик);
-
- электронное устройство, содержащее аналогово-цифровой преобразователь сигнала датчика, устройство обработки цифровых данных (микропроцессор), определяющее измеренное значение массы и стоимости;
-
- сенсорный дисплей, совмещающий функции показывающего устройства и клавиатуру управления средством измерений;
-
- печатающее устройство.
Средство измерений имеет интерфейсы передачи измерительной информации в виде цифрового электрического сигнала, а также может содержать дополнительный дисплей отображения результатов измерений.
Средство измерений выпускается в модификациях, отличающихся компоновкой функциональных узлов (согласно обозначениям модификации средства измерений) и метрологическими характеристиками (согласно таблице 2).
Схема обозначения модификаций средства измерений (обозначение наносится на маркировочную табличку):
UC-[1]-M [2] CT
где:
[1] - компоновка устройств средства измерений:
HT - в одном (основном) корпусе объединены ГПУ и электронное устройство; сенсорный дисплей (диагональ 30,7 см), дополнительный дисплей (диагональ 14,5 см) и печатающее устройство закреплены на стойке;
HTT - в одном (основном) корпусе объединены ГПУ и электронное устройство; сенсорный дисплей (диагональ 30,7 см), дополнительный дисплей (диагональ 30,7 см) и печатающее устройство закреплены на стойке;
СТ - в одном (основном) корпусе объединены ГПУ, электронное устройство и печатающее устройство; сенсорный дисплей (диагональ 30,7 см) закреплен на основном корпусе, дополнительный дисплей (диагональ 14,5 см) на стойке;
CTT - в одном (основном) корпусе объединены ГПУ, электронное устройство и печатающее устройство; сенсорный дисплей (диагональ 30,7 см) закреплен на основном корпусе, дополнительный дисплей (диагональ 30,7 см) на стойке;
SPCT - в одном (основном) корпусе объединены ГПУ, электронное устройство и печатающее устройство; сенсорный дисплей (диагональ 12,1 дюймов) закреплен на основном корпусе; без дополнительного дисплея;
GTT - в одном (основном) корпусе объединены ГПУ и электронное устройство; сенсорный дисплей (диагональ 30,7 см) для самообслуживания и печатающее устройство закреплены на стойке;
GLT - в одном (основном) корпусе объединены ГПУ и электронное устройство; сенсорный дисплей (диагональ 43,2 см) для самообслуживания и печатающее устройство закреплены на стойке;
СDDT - в одном (основном) корпусе объединены электронное устройство и печатающее устройство; сенсорный дисплей (диагональ 30,7 см) закреплен на основном корпусе; без дополнительного дисплея; ГПУ выполнено в виде отдельной платформы;
HWT - в одном (основном) корпусе объединены электронное устройство, печатающее устройство, сенсорный дисплей (диагональ 30,7 см) и дополнительный дисплей (диагональ 14,5 см); ГПУ подвешено снизу корпуса;
HWTT - в одном (основном) корпусе объединены электронное устройство, печатающее устройство, сенсорный дисплей (диагональ 30,7 см) и дополнительный дисплей (диагональ 30,7 см); ГПУ подвешено снизу корпуса;
[2]- обозначение цвета корпуса: BLACK -черный; при отсутствии обозначения -серебристый.
В обозначении модификаций вместо обозначения UC может быть использовано обозначение UC Evo Max.

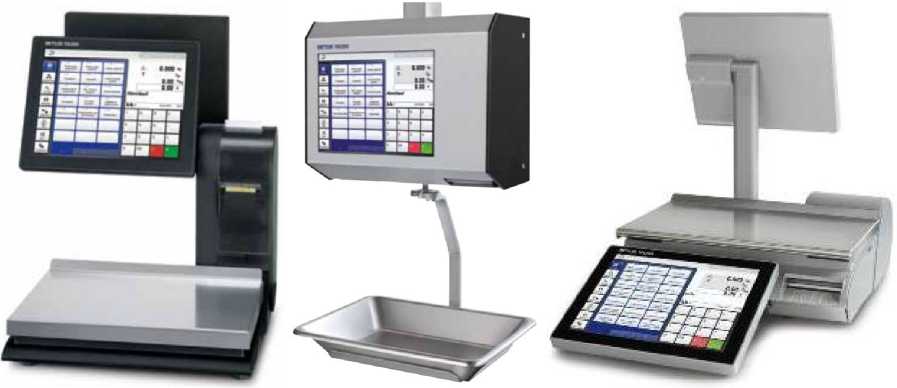

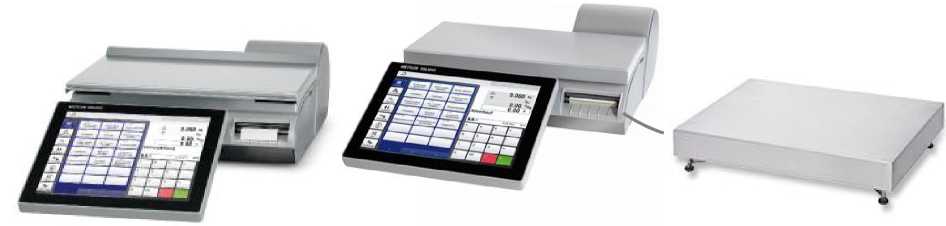

Внешний вид средства измерений представлен на рисунке 1.
UC-HTT... UC-HWT.., HWTT... UC-CTT...
UC-SPCT... LC-('DDT...
Рисунок 1 - Внешний вид средства измерений (примеры)
Схема пломбировки от несанкционированного доступа представлены на рисунках 2 - 4.

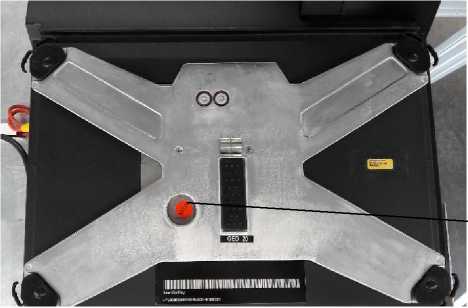

Винт, закрывающий доступ к перемычке на печатной плате, пломбируемый разрушаемой наклейкой или мастичной пломбой
Рисунок 2 - Схема пломбировки от несанкционированного доступа средств измерений с ГПУ, объединенным в одном корпусе с электронным устройством
Винт, закрывающий доступ к перемычке на печатной плате, пломбируемый разрушаемой наклейкой или мастичной пломбой
Рисунок 3 - Схема пломбировки от несанкционированного доступа средств измерений с ГПУ, подвешенным снизу корпуса

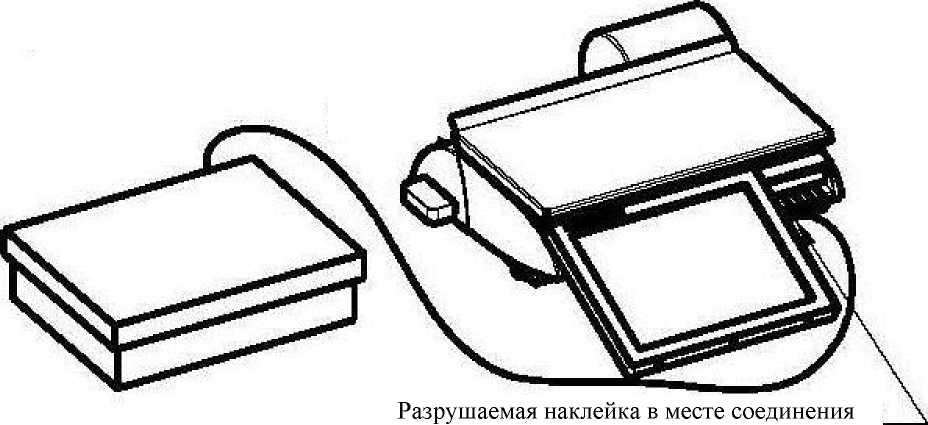

платформы и основного корпуса весов
Рисунок 4 - Схема пломбировки от несанкционированного доступа средств измерений с ГПУ в виде отдельной платформы
Таблица 2 - Метрологические характеристики однодиапазонных весов
Наименование характеристики |
Значение | ||
Класс точности по ГОСТ OIML R 76-1-2011 |
III | ||
Максимальная нагрузка, Max, кг |
6 |
15 |
30 |
Поверочный интервал е, действительная цена деления (шкалы) d, кг |
0,002 |
0,005 |
0,010 |
Число поверочных интервалов n |
3000 | ||
Диапазон уравновешивания тары (максимальное значение массы тары) |
100 % Max |
Таблица 3 - Метрологические характеристики многоинтервальных весов
Наименование характеристики |
Значение | ||
Класс точности по ГОСТ OIML R 76-1-2011 |
III | ||
Максимальная нагрузка, Max1/Max2, кг |
3/6 |
6/15 |
15/30 |
Поверочный интервал е1/е2, действительная цена деления (шкалы) d1/d2, кг |
0,001/0,002 |
0,002/0,005 |
0,005/0,010 |
Число поверочных интервалов n1/n2 |
3000/3000 | ||
Диапазон уравновешивания тары (максимальное значение массы тары) |
100 % Max2 |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока (номинальное), В |
220 |
- частота переменного тока, Гц |
50±1 |
Продолжение таблицы 4
Наименование характеристики |
Значение |
Габаритные размеры средства измерений, мм, не более | |
- высота |
540 |
- ширина |
460 |
- длина |
400 |
Условия эксплуатации: | |
- температура окружающей среды, оС |
от -10 до +40 |
- относительная влажность, % |
от 0 до 85 |
