Принцип действия весов основан на компенсации массы взвешиваемого груза с помощью электромагнитной системы автоматического уравновешивания TBrick. Весы состоят из грузоприемного устройства ГПУ настольного или напольного исполнения и весоизмерительного прибора (терминала). Грузоприемное устройство конструктивно представляет собой металлическую раму с закрепленными на ней весовым модулем TBrick производства Меттлер-Толедо и механической рычажной системой. Весовая крышка съемная и крепится к раме с помощью специальных кронштейнов или болтов. В зависимости от предела взвешивания в весах используются различные модификации весовых модулей: TBrick 6, TBrick 15, TBrick 32. В весах взрывозащищенного исполнения используются весовые модули TBrick 15 Ex или TBrick 32 Ex.

Электрическое питание ГПУ осуществляется от весоизмерительного прибора по соединительному кабелю.

Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в весовом модуле в цифровой электрический сигнал. Информация о массе взвешиваемого груза передается для индикации на дисплей терминала по специальному кабелю сигналами цифрового интерфейса CL20mA по протоколу IDNet METTLER TOLEDO.

Весы выполнены на единой конструктивной основе, а модификации весов отличаются нормируемыми метрологическими характеристиками.

Рама и весовая крышка изготавливаются из окрашенной или оцинкованной стали, а весов с индексом «S» - из нержавеющей стали.

Возможны следующие варианты исполнения ГПУ:

• - рама и крышка весов выполнена из нержавеющей стали;

• - рама из конструкционной стали, крышка из нержавеющей стали;

• - рама из оцинкованной стали, крышка из оцинкованной стали;

• - рама из оцинкованной стали, крышка из нержавеющей стали;

• - рама из оцинкованной стали, крышка из окрашенной конструкционной стали;

• - с поднимающейся грузоприемной крышкой.

Весы могут быть укомплектованы следующими терминалами производства «Mettler-Toledo»: ICS (ICS425i, ICS435i, ICS445i, ICS465i, ICS429i, ICS439i, ICS449i, ICS469i, ICS685i, ICS689i, ICS466x), IND (IND690, IND690xx, IND560, IND560xx, IND560x, IND570, IND570xx, IND570x, IND780, IND780x, IND890). Дополнительно возможно подключение вспомогательных индикаторных табло типов 8660 или ADI.

Терминалы отличаются наличием клавиш ввода буквенно-цифровой информации, прикладным программным обеспечением, объемом памяти для хранения программ и результатов взвешивания, возможностью установки различных интерфейсов передачи данных (RS232, RS422/485, CL20wA, цифровые входы/выходы, Bluetooth, USB, WLAN, PS2, Ethernet/IP, Profibus-DP, Modbus-TCP, Allen-Bradley RIO, ControlNet, DeviceNet аналоговый выход 4-20мА/0-10В) и подключения периферийных устройств (принтеров GA46, 8863, 8867, считывателей штрих-кодов, компьютера, логических контроллеров и др.), а также материалами корпуса и уровнем его защиты от проникновения жидкостей, водяного пара и пыли.

Питание терминалов осуществляется через адаптер сетевого питания или непосредственно от сети переменного тока. Весы с терминалами типа ICS имеют возможность автономного питания от встроенных аккумуляторных батарей с напряжением 12 В.

Калибровка весов осуществляется внешней калибровочной гирей.

Программное обеспечение весового модуля и терминалов позволяет конфигурировать весы в трех режимах:

SR - однодиапазонном;

MR - трехинтервальном, с автоматическим переключение интервалов взвешивания;

HR - однодиапазонном, высокого разрешения

Весы выпускаются в модификациях, отличающихся пределами взвешивания, габаритными размерами и конструктивным исполнением грузоприемной платформы, материалом изготовления и при заказе имеют следующее обозначение:

K (X1)(X2)(X3), где

K - обозначение типа весов (присутствует всегда);

X1 - буквенно-числовое обозначение размера грузоприёмной платформы:

А (280х350мм); В (400х5ООмм); СС (6ООх800мм); CS (800x800мм); С (800x1000мм);

D (1250x1000мм); E (1500x1250мм); ES (1500x1500мм);

Х2 - максимальная нагрузка: 3; 6; 15; 32; 60; 150; 300; 600; 1500; 3000 кг

Х3 (необязательный параметр) - специальные идентификаторы, обозначающие конструктивное исполнение весов: s - исполнение весов полностью из нержавеющей стали;

k - поднимающаяся весовая крышка;

х-Т4 - взрывобезопасное исполнение

Пример обозначения: KES1500sxk-Т4

Весы могут быть укомплектованы рамой обрамления весового приямка, подъездными рампами, рольгангами, различными кронштейнами и штативами для крепления терминала, тележками для транспортировки и взвешивания в зависимости от выбранного способа монтажа, удлинительными кабелями и другими устройствами в соответствии с Руководством по эксплуатации весов.

В весах предусмотрены следующие устройства и функции (ГОСТ OIML R 76-1-2011):

• - устройство индикации отклонения от нуля (п. 4.5.5);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - полуавтоматическое устройство установки нуля (Т.2.7.2.2);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство предварительного задания значения массы тары (T.2.7.5);

• - устройство тарирования (выборки массы тары) (Т.2.7.4).

Общий вид ГПУ и терминалов показан на рисунках 1 и 2, соответственно.

KA32s

KCC150

KE1500sx

KES1500sk

Рисунок 1 - Внешний вид ГПУ

ICS425i

ICS435i

ICS445i

ICS465i

ICS429i

ICS439i       ICS449i

ICS469i

ICS689i

IND690/IND690xx

IND570/IND570x

IND780/IND780xx

IND560/IND560xx/IND560x

IND890

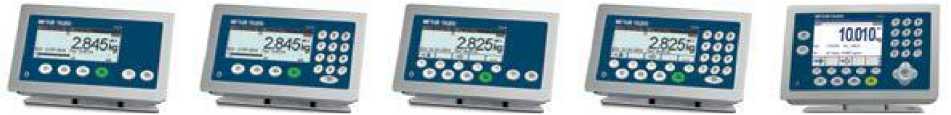

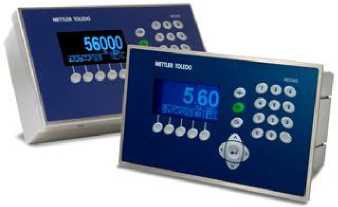

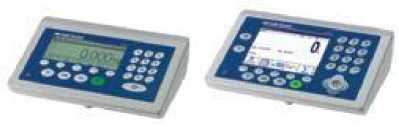

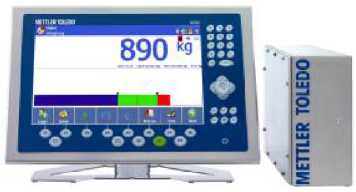

Рисунок 2 - Общий вид весовых терминалов

Места пломбировки терминалов и ГПУ, исключающие несанкционированный настройки и вмешательства, которые смогут привести к искажению результатов измерений весов, показаны на рисунках 3 и 4.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на нижней или на боковой поверхности терминала в зависимости от модификации, как показано на рисунке 3, Защита весового модуля ГПУ от вскрытия обеспечивается применением при монтаже верхней крышки весового модуля "срывного" винта. Место установки винта показано на рисунке 4.

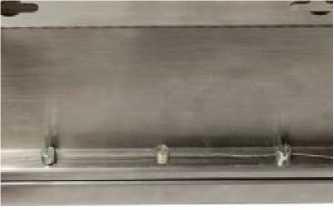

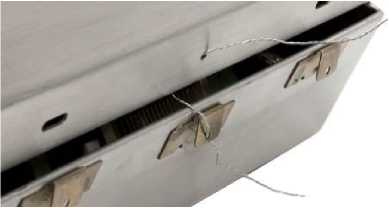

Рисунок 3 - Места пломбирования корпуса терминалов

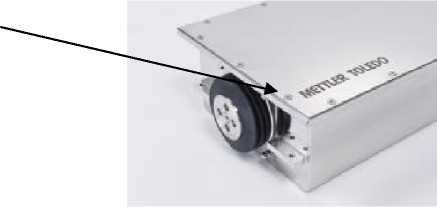

Рисунок 4 - Место установки "срывного" винта на крышке весового модуля TBrick

• 1. Весы (исполнение и модификация по заказу).........................................................1 шт.

• 2. Руководство по эксплуатации.............................................................. 1 экз.

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервала взвешивания и пределов допускаемой погрешности при поверке (mpe) в однодиапазонном (SR), трехинтер-вальном (MR) с автоматическим переключением интервалов взвешивания и однодиапазонном высокого разрешения (HR) режимах взвешивания приведены в таблице 2.

Таблица 2 - Основные технические характеристики весов для статического взвешивания К

Продолжение таблицы 2

Продолжение таблицы 2

Продолжение таблицы 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Диапазон выборки массы тары (Т^-), % от Max...................................................................от 0 до 100

Предельная нагрузка (Lim), % от Max, не более .............................................................................250

Условия эксплуатации:

• - диапазон температуры, °С

  ....... от минус 10 до плюс 40; ..................... от 0 до плюс 40; до 85 при температуре 40 ^оС, без конденсации влаги

для режима SR, MI..........................................................................

для режима HR ................................................................................

• - относительная влажность, %..........................................................

Электрическое питание:

• - от сети переменного тока:

• - напряжением, В...............................................................................................................

  от 187 до 242;

  .... от 49 до 51;

  ...................12;

  ..............12;

  ................... 40

• - частотой, Гц.....................................................................................................................

• - от встраиваемой аккумуляторной батареи, В ..............................................................

Время непрерывной работы от полностью заряженной аккумуляторной батареи, ч

Потребляемая мощность, В-А, не более.........................................................................

Габаритные размеры и масса ГПУ весов приведены в таблице 3.

Таблица 3
