Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результаты взвешивания преобразуются аналого-цифровым преобразователем (АЦП) и выводятся на дисплей терминала.

ными весоизмерительными тензорезисторными датчиками производства «МеШег-То^о» с обозначением «0745», и терминала, соединённых между собой кабелем.

В весах используются терминалы с обозначением IND131/331, IND221/IND226, IND560, IND690, IND780, IND890, ICS, производства «Mettler-Toledo».

В терминалы возможна установка различных интерфейсов передачи данных - RS232, RS422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO, ProfiBus DP, ControlNet, Eternet/IP, Modbus Plus, DeviceNet и подключения периферийных устройств - принтеров, вторичных дисплеев, сканеров считывания штрих-кода, программируе-мых логических контроллеров, компьютеров. Терминалы различаются также материалами корпуса и уровнем его защиты от проникновения жидкости, водяного пара и пыли. Терминалы имеют следующие категории пылевлагозащиты:

• - IND131/331-IP20/IP69k/IP65/ IP66;

• - IND221/IND226- IP54/ IP65/IP67;

• - IND560, IND690, IND780, IND890, ICS- IP69k .

Программное обеспечение весов, укомплектованных указанными терминалами позво-

ляет применять весы в однодиапазонном , двухинтервальном и трехинтервальном режимах взвешивания с автоматическим переключением интервалов взвешивания.

ем максимальной нагрузки, материалом изготовления, исполнением грузоприемной платформы, типами подключаемых терминалов.

По заказу ГПУ весов может быть изготовлено по заданным размерам, а весы укомплектованы в соответствии с Руководством по эксплуатации подъездными рампами, обрамлением приямка для облегчения установки весов на уровне пола, защитными напольными ограждениями, механической подъемной системой, монтажной рамой, инсталляционными наборами в зависимости от выбранного способа монтажа.

ремонта ГПУ (Lift), а также могут быть оснащены колесами для перевозки весов на другое место взвешивания (Mobile).

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

В весах предусмотрены следующие устройства и функции:

• - устройство индикация отклонения от нуля (ГОСТ Р 53228-2008, п. 4.5.5);

• - устройство первоначальной установки нуля весов (ГОСТ Р 53228-2008, п. Т.2.7.2.4);

• - полуавтоматическое устройство установки нуля (ГОСТ Р 53228-2008, п. Т.2.7.2.2);

• - устройство слежения за нулем (ГОСТ Р 53228-2008, п. Т.2.7.3);

• - устройство выборки массы тары (ГОСТ Р 53228-2008, п. Т.2.7.5);

- устройство тарирование ( ГОСТ Р 53228-2008, п . Т .2.7.4).

Модификации весов имеют обозначения вида:

PxAY1Y2Y3(x1)(x2)-Z,

где PxA - обозначение типа;

x - вариант исполнения весов:

F - напольные весы с плоской грузоприёмной площадкой;

U - напольные весы с уменьшенной высотой грузоприёмной площадки и боковыми отбортовками;

T - передвижные напольные весы для взвешивания грузов на паллетах (могут оснащаться боковыми колесиками);

Y1 - цифра от 0 до 9, условно-количественно характеризующая долговечность, прочность и коррозионную стойкость материалов, которые применены для изготовления частей ГПУ (таких как рама, корпус, грузоприёмная платформа): алюминиевые сплавы, различные марки сталей, различные виды окраски, резиновые элементы, нанесения защитных покрытий или полировки; чем выше цифра - тем выше стойкость и стоимость конструкционных материалов, выше устойчивость ГПУ к различным воздействиям;

Y2 - цифра от 0 до 9, условно-количественно характеризующая область применения и особенности использования весов; чем выше цифра - тем универсальнее весы с точки зрения использования в разных отраслях промышленности;

Y3 - цифра от 0 до 9, условно-количественно характеризующая коррозионную стойкость материалов ГПУ и датчиков, а также степень их защиты оболочкой от воздействия воды и сред с повышенной атмосферной влажностью, от проникновения пыли и жидкостей внутрь корпуса и/или датчиков, которое может нарушить работу весов; чем выше цифра - тем весы устойчивее к высокой влажности, воздействию жидкостей и пыли;

(х1) - необязательный параметр - обозначение для весов во взрывобезопасном исполнении; (х2) - необязательный параметр:

• - (Lift) - обозначение для весов с поднимающейся весовой крышкой ГПУ;

• - (Mobile) - обозначение для весов с подъемными колесами для перевозки весов на

другое место взвешивания;

Z- буквенно-числовое обозначение размера грузоприёмной платформы и Мах весов :

• - габариты ГПУ: DS (1000x1000) мм, D (1250x1000) мм, Е (1500х1250) мм,

ES (1500х1500) мм, G (2000х1500) мм, FL размер по заказу от (700х400) мм до (1250х1000) мм, FM размер по заказу от (1000х1000) мм до (1500х1500) мм,

FH размер по заказу от (1500х1250) мм до (2000х1500) мм;

• - 300, 600, 1200, 1500, 3000 (300 кг, 600 кг, 1200 кг, 1500 кг, 3000 кг соответственно);

Общий вид ГПУ и терминалов показан на рисунках 1 и 2 соответственно.

PFA                    PFA (Lift)             PTA

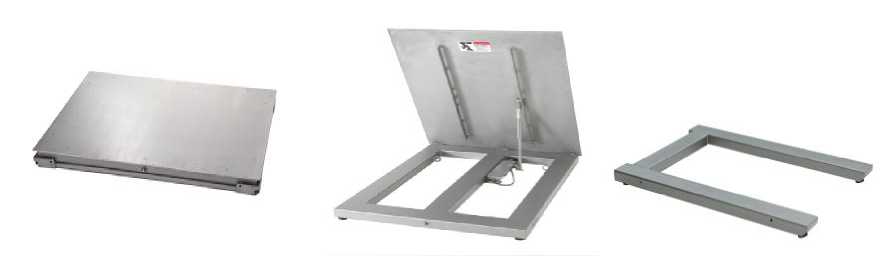

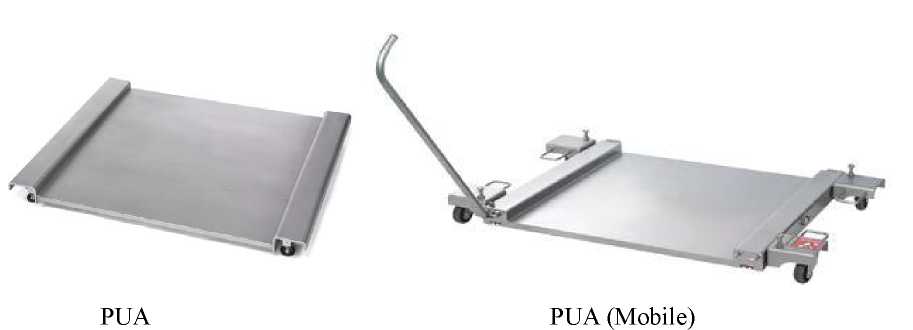

Рисунок 1 - Внешний вид ГПУ

IND690

IND560

IND780

ICS

IND221

IND226

IND131/331

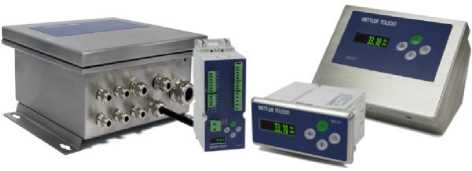

Рисунок 2 - Общий вид терминалов

Места пломбировки терминалов и ГПУ исключающие несанкционированные настройки и вмешательства, которые могут привести к искажению результатов измерений весов, показаны на рисунках 3 и 4.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на нижней или на боковой поверхности терминала в зависимости от модификации как показано на рисунке 3, а место нанесения пломбы (наклейки ) на ГПУ - на рисунке 4.

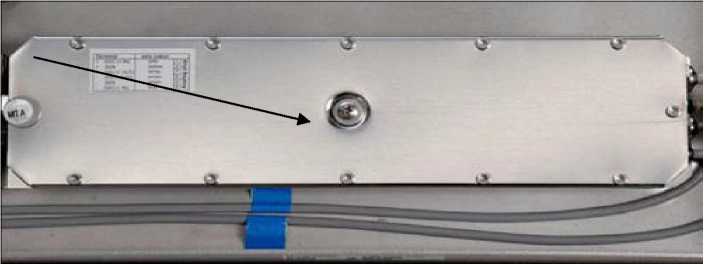

Рисунок 3 - Примеры пломбировки корпуса терминалов

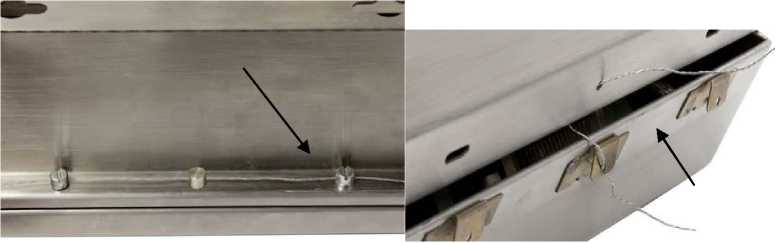

Рисунок 4 - Место пломбирования ГПУ

Весы (модификация по заказу) - 1 шт.

Руководство по эксплуатации - 1 экз.

Класс точности по ГОСТ Р 53228-2008............................................................. средний (III).

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного деления (е), числа поверочных делений (n), интервала взвешивания и пределов допускаемой погрешности при поверке (mpe) в однодиапазонном режиме взвешивания в зависимости от максимальной нагрузки модификации весов приведены в таблице 2.

Таблица 2

Для двухинтервального режима взвешивания при нагружении весов значения Мах и Min, дискретности (d), цены поверочного деления (e) и пределов допускаемой погрешности при поверке для каждого интервала взвешивания приведены в таблице 3.

Таблица 3

Для трехинтервального режима взвешивания при нагружении весов значения Мах, и Min, дискретности (d), цены поверочного деления (e) и пределов допускаемой погрешности при поверке для каждого интервала взвешивания приведены в таблице 4.

Таблица 4

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы брутто .

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пре-

делов допускаемых погрешностей при поверке.

Влияние устройства установки нуля на результат взвешивания, кг............................0,25е.

Диапазон выборки массы тары (Т^-), % от Max....................................................от 0 до 100.

Предельная нагрузка (Lim), % от Max, не более

Показания индикации массы, кг, не более.............................................................. Мах + 9е.

Диапазон установки на нуль и слежения за нулём (суммарный), % от Max

Диапазон первоначальной установки нуля, % от Max

Условия эксплуатации:

• - диапазон температуры, °С ............................................................ от минус 10 до плюс 40;

• - относительная влажность, %............................................. до 85, при температуре 40 ^оС,

без конденсации влаги.

Электрическое питание:

• - от сети переменного тока:

• - напряжением, В .................................................................................. от 187 до 242;

• - частотой, Гц............................................................................................. от 49 до 51;

- от встраиваемой аккумуляторной батареи, В

Потребляемая мощность, В-А, не более.............................................................................60.

Габаритные размеры весов (длина х ширина х высота) мм:

• - PFA ..................................................................... от (700 х 400 х 80) до (2000 х 1500 х 80);

• - PFA Lift ........................................................... от (1000 x 1000 x 90) до (1500 x 1500 x 90);

• - PUA, PUA Mobile ............................................... от (750 x 400 x 35) до (1500 x 1500 x 45);

• - PTA ........................................................................ от (500 x 690 x 78) до (1260 x 840 x 78).

Масса весов, кг, не более.....................................................................................................350.

Средний срок службы, лет....................................................................................................15.
