Принцип действия весов основан на преобразовании деформации упругого элемента датчика весоизмерительного тензорезисторного, возникающей под действием силы тяжести взвешиваемого груза в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал преобразуется аналого-цифровым преобразователем (АЦП) в цифровой вид и поступает в терминал для отображения результата взвешивания на его цифровом дисплее.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) с весоизмерительным тензорезисторным датчиком, с заводским обозначением М22 или М45 (далее - датчик), производства «Меттлер-Толедо, со встроенным аналого-цифровым преобразователем (АЦП) и терминала.

ГПУ представляет собой раму с рычажной системой передачи нагрузки от грузоприемного рельса на датчик. Грузоприемный рельс закреплен на регулируемом по высоте кронштейне. Весы имеют два конструктивных исполнения, в весах с обозначением исполнения «MO» рама выполнена из конструкционной стали, а в весах с обозначением исполнения «MO s» - из нержавеющей стали.

На терминале расположена панель управления с жидкокристаллическим дисплеем. Результаты взвешивания груза передаются в терминал для индикации на его дисплее по специальному кабелю через интерфейс CL20mA по протоколу IDNet Mettler-Toledo.

В весах используются терминалы с обозначением IND246, IND560, IND690, IND780, ICS - производства «Mettler-Toledo».

В терминалы возможна установка различных интерфейсов передачи данных - RS232, RS422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO, ProfiBus DP, ControlNet, Eternet/IP, Modbus Plus, DeviceNet и подключения периферийных устройств - принтеров, вторичных дисплеев, сканеров считывания штрих-кода, программируемых логических контроллеров, компьютеров. Терминалы различаются также материалами корпуса.

Программное обеспечение прибора (в зависимости от типа применяемого прибора) позволяет конфигурировать весы в 3 режимах: однодиапазонном, двух- и трехинтервальном. В однодиапазонном режиме дискретность принимает одно значение во всем диапазоне измерения, а двух- и трехинтервальный режимы характеризуются возможностью задания двух или трех интервалов взвешивания соответственно, при этом переключение интервалов происходит автоматически.

Общий вид ГПУ показан на рисунке 1, а терминала - на рисунке 2.

1

■о

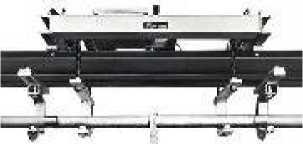

Рисунок 1 - Внешний вид ГПУ

IND690

ICS

боковой поверхности терминалов, как показано на рисунке 3.

Обозначение весов имеет вид MO[X₁][S],

где Xi - числовое обозначение максимальной нагрузки (Max) весов в килограммах: 300, 600, 1200;

(S) - необязательный параметр - обозначение для весов полностью из нержавеющей стали.

Весы имеют следующие устройства и функции по ГОСТ OIML R 76-i-20ii (номера пунктов указаны в скобках):

- устройство индикации отклонения от нуля ( п . 4.5.5);

- устройство первоначальной установки нуля весов (п . Т .2.7.2.4);

- устройство полуавтоматической установки нуля ( п . Т .2.7.2.2);

- устройство слежения за нулем (п . Т .2.7.3);

- устройство выборки массы тары ( п . Т .2.7.4).

Весы имеют следующие режимы работы (п. 4.20):

- однодиапазонный, двух- и трехинтервальный режим взвешивания;

- режим работы с оператором .

Весы платформенные МО                1 шт.

Руководство по эксплуатации               1 экз.

Класс точности по ГОСТ OIML R 76-1-2011.................................................................. средний (III).

Значения (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), интервала взвешивания и пределов допускаемой погрешности при поверке в однодиапазонном, двух- и трехинтервальном режиме взвешивания в зависимости от максимальной нагрузки модификации весов приведены в таблицах 2, 3 и 4 соответственно.

Таблица 2 - Для однодиапазонного режима работы

Таблица 3- Для двухинтервального режима работы

Таблица 4 - Для трехинтервального режима работы

Пределы допускаемой погрешности в эксплуатации равны удвоенным значениям пределов

допускаемых погрешностей при поверке.

Влияние устройства установки нуля на результат взвешивания, кг......................................0,25e.

Диапазон выборки массы тары (Т^-), % от Max .............................................................от 0 до 100.

Предельная нагрузка (Lim), % от Max ........................................................................................150.

Показания индикации массы, кг, не более ........................................................................ Мах + 9e.

Диапазон автоматической установки на нуль и слежения за нулём (суммарный), % от Max ..4.

Диапазон первоначальной установки нуля, % от Max не более .................................................20.

Условия эксплуатации:

• - диапазон рабочих температур, ^оС:

• - для грузоприемного устройства............................................................... от минус 10 до плюс 40;

• - для терминала............................................................................................................ от 0 до плюс 40;

• - относительная влажность, % ......................................................... до 85, при температуре 40 ^оС,

...........................................................................................................................без конденсации влаги.

Электрическое питание от сети переменного тока:

• - напряжением, В .......................................................................................................... от 187 до 242;

• - частотой, Гц ..................................................................................................................... от 49 до 51.

Потребляемая мощность, В-А, не более ....................................................................................... 60.

Габаритные размеры (длина х ширина х высота), мм:

• - ГПУ (без кронштейна и рельса), мм, не более.......................................................985 х 400 х 160;

• - кронштейна............................................................................................................... 948 х 360 х 755;

• - терминала .................................................................................................................354 х 219 х 170;

Длина грузоприемного рельса, мм, не более........................................200, 400, 600, 800 или 1000.

Диаметр грузоприемного рельса, мм, не более

Масса весов, кг, не более

Средний срок службы, лет
