Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в выходной сигнал, изменяющийся пропорционально массе взвешиваемого груза.

Конструктивно весы состоят из взвешивающего модуля (грузоприёмного устройства (далее - ГПУ) и весоизмерительных тензорезисторных датчиков) и терминала, соединенных между собой кабелем. ГПУ может быть выполнено в настольном или напольном варианте и представляет собой раму или рычажную систему с закрепленным на ней в зависимости от модификации ГПУ, весоизмерительным тензорезисторным датчиком с заводским обозначением М22 или М45 производства «Меттлер-Толедо» со встроенным аналого-цифровым преобразователем (АЦП).

Результаты взвешивания груза передаются в терминал для индикации на его дисплее по специальному кабелю через интерфейс CL20mA по протоколу IDNet Mettler-Toledo.

В весах используются терминалы с обозначением IND560, IND690(xx), IND780, ICS, производства «Mettler-Toledo».

В терминалы возможна установка различных интерфейсов передачи данных - RS232, RS422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO, ProfiBus DP, ControlNet, Eternet/IP, Modbus Plus, DeviceNet и подключения периферийных устройств - принтеров, вторичных дисплеев, сканеров считывания штрих-кода, программируе-мых логических контроллеров, компьютеров. Терминалы различаются также материалами корпуса.

Программное обеспечение (ПО) весов, укомплектованных указанными терминалами позволяет применять весы в однодиапазонном, двухинтервальном и трехинтервальном режимах взвешивания, с автоматическим переключением интервалов взвешивания.

В однодиапазонном режиме взвешивания весы могут работать в двух режимах (1 или 2), отличающихся числом поверочных делений, при этом выбор режима работы весов осуществляется оператором вручную.

В двухинтервальном и трехинтервальном режимах взвешивания переключение интервалов взвешивания происходит автоматически.

Весы выпускаются в различных модификациях, отличающихся друг от друга значением максимальной нагрузки, материалом изготовления, исполнением грузоприемной платформы.

ГПУ изготавливают из окрашенной, оцинкованной или нержавеющей стали. Весы могут быть укомплектованы в соответствии с Руководством по эксплуатации подъездными рампами или обрамлением приямка для облегчения установки весов на уровне пола, в зависимости от выбранного способа монтажа.

ГПУ могут иметь крышку, поднимающуюся на время очистки или ремонта.

Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.

В весах предусмотрены следующие устройства:

- устройство индикации отклонения от нуля (ГОСТ Р 53228-2008, п. 4.5.5);

- устройство первоначальной установки нуля весов ( ГОСТ Р 53228-2008, п . Т.2.7.2.4);

- устройство полуавтоматической установки нуля (ГОСТ Р 53228-2008, п . Т.2.7.2.2);

- устройство слежения за нулем ( ГОСТ Р 53228-2008, п. Т.2.7.3);

- устройство выборки массы тары (ГОСТ Р 53228-2008, п . Т.2.7.4). Модификации весов имеют обозначения вида MY1Y2(s),

где M - обозначение типа;

Y1  - размер ГПУ (ДхШ) в мм: A (350x280); B (500x400); СС (800x600);

CS (800x 800); С (1000х800); D (1250x1000); E (1500х1250); ES (1500x1500);

Y2 - числовое обозначение Max весов в килограммах: 15, 30, 60, 150, 300, 600, 1500, 3000; (s) - необязательный параметр - обозначение для весов полностью из нержавеющей стали.

Общий вид ГПУ и терминалов показан на рисунках 1 и 2 соответственно.

MCC150

ME1500

IND690

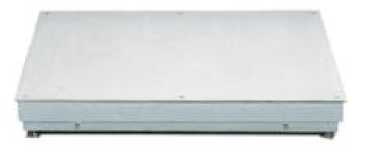

Рисунок 1 - Внешний вид ГПУ

Рисунок 2 - Общий вид терминалов

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, находящейся на нижней или на боковой поверхности терминала, а защита весоизмерительных тензорезисторых датчиков со встроенным АЦП М22 и М45 от вскрытия обеспечивается болтом со специальной головкой, разрушающейся при попытке его отворачивания.

Места пломбировки терминалов и весоизмерительных тензорезисторых датчиков со встроенным АЦП М22 и М45 показаны на рисунках 3 и 4.

Рисунок 3 - Пример пломбировки кор

а терминалов

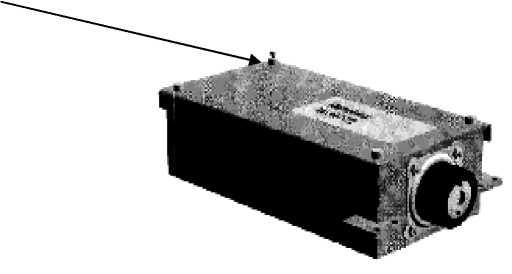

Рисунок 4 - Пломбировка весоизмерительного тензорезисторного датчика со встроенным АЦП

Весы (модификация по заказу) - 1 шт.

Руководство по эксплуатации - 1 экз.

Класс точности по ГОСТ Р 53228-2008........................................................... средний (III).

Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного деления (е), числа поверочных делений (n), интервала взвешивания и пределов допускаемой погрешности при поверке в однодиапазонном режиме взвешивания в зависимости от максимальной нагрузки модификации весов приведены в таблице 2.

Таблица 2

Окончание таблицы 2

Для двухинтервального режима взвешивания при нагружении весов значения Мах и Min, дискретности (d), цены поверочного деления (e) и пределов допускаемой погрешности при первичной поверке для каждого интервала взвешивания приведены в таблице 3.

Таблица 3

Окончание таблицы 3

Для трехинтервального режима взвешивания при нагружении весов значения Мах и Min, дискретности (d), цены поверочного деления (e) и пределов допускаемой погрешности при первичной поверке для каждого интервала взвешивания приведены в таблице 4. Таблица 4

Окончание таблицы 4

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пре-

делов допускаемых погрешностей при поверке.

Влияние устройства установки нуля на результат взвешивания, кг ..........................0,25 е.

Диапазон выборки массы тары (Т^-), % от Max................................................. от 0 до 100.

Предельная нагрузка (Lim), % от Max, не более

Показания индикации массы, кг, не более............................................................ Мах

Диапазон установки на нуль и слежения за нулём (суммарный), % от Max

Диапазон первоначальной установки нуля, % от Max

Условия эксплуатации:

• - диапазон температуры, °С                                 от минус 10 до плюс 40;

• - относительная влажность, %                          до 85, при температуре 40 ^оС,

без конденсации влаги.

Электрическое питание:

- от сети переменного тока :

- напряжением, В ............................................................................................ от 187 до 242;

- частотой, Гц ...................................................................................................... от 49 до 51;

- от встраиваемой аккумуляторной батареи, В

Время непрерывной работы от полностью заряженной аккумуляторной батареи, ч

Потребляемая мощность, В-А, не более

Габаритные размеры весов (длина х ширина х высота) мм:

- MA15, MA15s, MA30, MA30s...................................................................... 350x280x117;

- MB60, MB60s.................................................................................................500x400x123;

- MCC150, MCC150s, MCC300, MCC300s ................................................... 800x600x130;

- MCS300, MCS300s, MCS600, MCS600s ..................................................... 800x800x140;

- MC300, MC300s, MC600, MC600s ............................................................1000x800x140;

- MD600, MD1500 ........................................................................................ 1250x100x205;

- ME1500, ME1500s, ME3000, ME3000s ................................................... 1500x1250x207;

- MES1500, MES3000 .................................................................................. 1500x1500x222.

Масса весов, кг, не более ............................................................................................... 450.

Средний срок службы, лет .............................................................................................. 10.
