Номер по Госреестру СИ: 59616-15
59616-15 Контроллеры измерительные
(ROC/FloBoss, мод. ROC 809, 809L, 827, 827L и FloBoss 103, 107, 107E)
Назначение средства измерений:
Контроллеры измерительные ROC/FloBoss, модификаций ROC 809, 809L, 827, 827L и FloBoss 103, 107, 107E (далее - контроллеры ROC/FloBoss) предназначены для измерений и преобразований сигналов измерительных преобразователей температуры, расхода, давления, разности давлений в измеряемые величины, расчета по измеренным значениям расхода и количества жидкостей, газов, пара, а также количества теплоты (тепловой энергии).
Внешний вид.
Контроллеры измерительные
Рисунок № 1
Внешний вид.
Контроллеры измерительные
Рисунок № 2
Внешний вид.
Контроллеры измерительные
Рисунок № 3
Внешний вид.
Контроллеры измерительные
Рисунок № 4
Внешний вид.
Контроллеры измерительные
Рисунок № 5
Внешний вид.
Контроллеры измерительные
Рисунок № 6
Внешний вид.
Контроллеры измерительные
Рисунок № 7
Внешний вид.
Контроллеры измерительные
Рисунок № 8
Программное обеспечение
Идентификационные данные программного обеспечения контроллеров ROC/FloBoss указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||||
1 |
2 | ||||
Наименование ПО |
Расчет по ГОСТ 8.586 для FloBoss 103 |
Расчет по ГОСТ 30319 для FloBoss 103 |
Программа расхода Annubar (МИ- 2667) для FloBoss 103 |
Программа расхода для диафрагмы Rosemount 405,1195, 1595 для FloBoss 103 (МИ 3416) |
Расчет энергии и свойств пара/воды IAPWS-IF97 (ГСССД 187, ГСССД МР147, МИ 2412, МИ 2451) для FloBoss 103 |
Идентификационное наименование ПО |
05Q039 |
05Q040 |
05Q038 |
05Q013 |
04Q018 |
Номер версии (идентификационный номер) ПО |
2.20 |
1.11 |
1.00 |
1.00 |
1.30 |
Цифровой идентификатор ПО |
0xFA6 D |
0x154C |
0xC076 |
0xC03F |
0xC941 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
CRC16 |
CRC16 |
CRC16 |
CRC16 |
Продолжение таблицы 1
1 |
2 | ||||
Наименование ПО |
Расчет чистых газов для FloBoss 103 (ГСССД МР 134) |
Расчет энергии и свойств пара и воды (ГСССД 187, ГСССД МР 147, МИ 2412, МИ2451) для FloBoss 107, 107E |
Программа учёта свойств распределения жидких сред для FloBoss 107, 107E |
Программа расхода для диафрагмы Rosemount 405,1195, 1595 для FloBoss 107, 107E (МИ3416) |
Расчет по ГОСТ 8.586 и Аннубар (МИ-2667) для Flo-Boss 107, 107E |
Идентификационное наименование ПО |
05Q042 |
W68224 |
W68265 |
11Q004 |
W68227 |
Номер версии (идентификационный номер) ПО |
1.02 |
1.01 |
1.13 |
1.00 |
1.20 |
Цифровой идентификатор ПО |
0xA5FA |
0xBD82 |
0xCD22 |
Slot 5- 0xFF0B, Slot 6-0x3037 |
0x7E10 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
CRC16 |
CRC16 |
CRC16 |
CRC16 |
Продолжение таблицы 1
1 |
2 | ||||
Наименование ПО |
Расчет по ГОСТ 30319 для FloBoss 107, 107E |
Расчет попутного газа ГСССД МР113 для FloBoss 107, 107E |
Расчет чистых газов (ГСССД МР 134) для Flo- Boss 107, 107E |
Вычисления расхода для нестандартных сред для FloBoss 107, 107E |
Вычисления расхода для линейного расходомера для FloBoss 107, 107E |
Идентификационное наименование ПО |
W68228 |
11Q027 |
W68269 |
09Q022 |
08Q026 |
Номер версии (идентификационный номер) ПО |
1.02 |
1.00 |
1.00 |
1.00 |
1.01 |
Цифровой идентификатор ПО |
0x75EF |
Slot 3-x5757, Slot 4-x218A |
0x887E |
0xC04D |
0x038E |
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
CRC16 |
CRC16 |
CRC16 |
CRC16 |
Продолжение таблицы 1
1 |
2 | |||
Наименование ПО |
Вычисления расхода (6 веток) для ROC 809, 809L, 827, 827L |
Расчет расхода жидких углеводородов (нефть) для ROC 809, 809L, 827, 827L |
Расчет по ГОСТ 30319 и ГОСТ 8.586 для ROC 809, 809L, 827, 827L |
Дополнительные вычисления для ROC 809, 809L, 827, 827L (чистые газы (ГСССД МР 134), вода/пар (ГСССД 187,ГСССД МР147, МИ 2412, МИ 2451), Аннубар (МИ-2667) |
Идентификационное наименование ПО |
8KY-1 |
W68272, W68259 |
08Q004 |
06Q018 |
Номер версии (идентификационный номер) ПО |
1.0.0 |
О О |
1.00 |
1.05 |
Цифровой идентификатор ПО |
- |
- |
- |
- |
Продолжение таблицы 1
1 |
2 | |||
Наименование ПО |
Программа расчетов для пара/воды для ROC 809, 809L, 827, 827L (ГСССД 187, ГСССД МР147, МИ 2412, МИ2451) |
Расчёт для диафрагм 405C и 405P, 1195, 1595 (МИ 3416) для ROC 809, 809L, 827, 827L |
Расчет свойств жидкостей для ROC 809, 809L, 827, 827L |
DNOC учёт чистой нефти для Micro Motion Coriolis для ROC 809, 809L, 827, 827L |
Идентификационное наименование ПО |
07Q029 |
11Q005 |
07Q014 |
W68281 |
Номер версии (идентификационный номер) ПО |
1.02 |
1.00 |
1.01 |
- |
Цифровой идентификатор ПО |
- |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, а также на наклейку, расположенную на передней панели контроллера ROC/FloBoss.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам измерительным ROC/FloBoss
Поверка
Поверка осуществляется по документу МП 118-221-2013 с изменением № 1 «ГСИ. Контроллеры измерительные ROC/FloBoss. Методика поверки», утвержденному ФГУП «УНИИМ» 01.02.2018 г.Основные средства поверки:
-
- рабочий эталон 3 разряда единицы напряжения постоянного электрического тока по ГОСТ 8.027-2001 в диапазоне значений от 0 до 5 В, 2 разряда единицы силы постоянного электрического тока по Приказу Росстандарта от 01.10.2018 г. № 2091 в диапазоне значений от 0 до 20 мА, калибратор универсальный Н4-7, рег. № 22125-01;
-
- рабочий эталон единицы частоты 4 разряда по Приказу Росстандарта от 31.07.2018 г. № 1621 в диапазоне значений от 50 Гц до 12000 Гц, частотомер электронно-счётный Ч3-57, рег. № 6509-78;
-
- рабочий эталон единицы электрического сопротивления 3 разряда по Приказу Росстан-дарта от 15.02.2016 г. № 146 в диапазоне от 0 до 300 Ом, магазин электрического сопротивления Р 4831, рег. № 6332-77;
-
- рабочий эталон единицы давления 1 разряда по Приказу Росстандарта от 29.06.2018 г. № 1339 в диапазоне значений от 0,005 до 40 кПа, калибратор давления пневматический Метран-505 Воздух-I, рег. № 42701-09;
-
- рабочий эталон единицы давления 1 разряда по Приказу Росстандарта от 29.06.2018 г. № 1339 в диапазоне значений от 40 до 1000 кПа, калибратор давления пневматический Метран-504 Воздух-П, рег. № 31057-09;
-
- рабочий эталон единицы давления 1 разряда по Приказу Росстандарта от 29.06.2018 г. № 1339 в диапазоне значений от 0,6 до 6 МПа, манометр грузопоршневой МП-60, рег. № 47334-11;
-
- рабочий эталон единицы давления 1 разряда по Приказу Росстандарта от 29.06.2018 г. № 1339 в диапазоне значений от 6 до 30 МПа, манометр грузопоршневой МП-600, рег. № 47376-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт и на пломбу.
Заявитель
Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»)ИНН 7705130530
Адрес: 115054, г. Москва, ул. Дубининская, д. 53, стр. 5 Телефон: (495) 995-95-59
Факс: (495) 424-88-50
E-mail: Info.Ru@Emerson.com
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии» (ФГУП «УНИИМ»)Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: (343) 350-26-18
Факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия контроллеров ROC/FloBoss основан на измерении сигналов измерительных преобразователей температуры, расхода, давления, разности давлений, преобразовании в измеряемые ими величины и расчете по измеренным значениям расхода и количества жидкостей, газов, пара, а так же количества теплоты (тепловой энергии), отображении измеренных значений на ЖК-дисплее, формировании сигналов управления внешними устройствами и передаче информации на компьютер.
Конструктивно контроллеры ROC/FloBoss выполнены в корпусе с установленными печатными платами с элементами электронной схемы, процессорным модулем, присоединительными клеммами, клеммами заземления и модулями ввода/вывода сигналов. Контроллеры ROC/FloBoss могут комплектоваться встроенным либо внешним жидкокристаллическим дисплеем с клавиатурой для считывания показаний и локального управления.
Контроллеры выпускаются в двух исполнениях (Исполнение 1, Исполнение 2), различающихся пределами допускаемых погрешностей измеряемых величин.
В состав контроллеров ROC/FloBoss входят многопараметрические преобразователи интегрального монтажа DVS (DVS205E и DVS205P), либо удаленного монтажа MVS (MVS205RE и MVS205RP).
Многопараметрические преобразователи MVS205R предназначены для измерений избыточного или абсолютного давления, разности давлений, а также измерений температуры с помощью отдельного термопреобразователя сопротивления Ptl00.
Многопараметрические преобразователи DVS205 предназначены для измерений избыточного или абсолютного давления, разности давлений. При их применении для расчета расхода и количества жидкостей и газов температуру среды измеряет непосредственно контроллер при помощи отдельно установленного термопреобразователя сопротивления Ptl00.
Контроллеры ROC/FloBoss обеспечивают:
-
- преобразование измеренных выходных сигналов (напряжение, сила тока, давление, разность давлений) измерительных преобразователей температуры, расхода, давления, разности давлений и других в значения измеряемых ими величин;
-
- расчет расхода и количества измеряемой среды методом переменного перепада давления с использованием стандартных диафрагм в соответствии с ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005, ГОСТ 8.586.5-2005, стабилизирующих диафрагм по МИ 3416-2013;
-
- расчет расхода и количества измеряемой среды методом переменного перепада давления с использованием осредняющих напорных трубок «ANNUBAR DIAMOND II+», «ANNUBAR 485», «ANNUBAR 585» в соответствии с МИ 2667-2011;
- расчет объемного расхода и объема природного газа при стандартных условиях с помощью турбинных, ротационных и вихревых расходомеров и счетчиков по МИ 3213-2009, ГОСТ Р 8.740-2011;
- расчет расхода и объема измеряемой среды при применении ультразвуковых расходомеров по МИ 3213-2009; ГОСТ 8.611-2013; расчет расхода и объема измеряемой среды с помощью объемных преобразователей расхода с токовым или числоимпульсным выходным сигналом;
- расчет расхода и массы измеряемой среды при применении массовых преобразователей расхода с токовым или числоимпульсным выходным сигналом;
- расчет количества теплоты (тепловой энергии) по МИ 2412-97, МИ 2451-98.
Контроллеры ROC/FloBoss обеспечивают расчет следующих свойств жидкостей и газов:
-
- коэффициента сжимаемости природного газа по ГОСТ 30319.2-2015 (GERG-91), ГОСТ 30319.3-2015 (AGA8);
-
- коэффициента динамической вязкости и показателя адиабаты природного газа по ГОСТ 30319.3-2015 (AGA8);
-
- плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа по ГСССД MP 113-03;
-
- плотности товарной нефти при стандартных условиях по Р 50.2.076-2010, API 2540, ГОСТ Р 54273-2010;
-
- плотности, энтальпии, показателя адиабаты и коэффициента динамической вязкости воды и пара по ГСССД 187-99, ГСССД МР 147-2008, чистых газов по ГСССД МР 134-2007.
Кроме того контроллеры ROC/FloBoss обеспечивают:
-
- энергонезависимое хранение архивов измеренных и расчетных параметров, ведение журналов событий и журналов нештатных ситуаций;
-
- непосредственный ввод данных о компонентном составе газа от хроматографа;
-
- многоканальное ПИД-регулирование и реализацию заданных оператором алгоритмов;
-
- вывод информации на принтер и ее передачу на внешние устройства по различным интерфейсам связи;
-
- сигнализацию при отказе измерительных преобразователей или при выходе измеряемых параметров за установленные пределы;
-
- работу встроенных часов.
В зависимости от комплектации контроллеры ROC/FloBoss имеют следующие интерфейсы связи для обмена информацией с внешними устройствами и с системой более высокого уровня: RS-232, RS-485, HART, WirelessHART, Foundation Fieldbus, модем для выделенной телефонной линии, модем для коммутируемой телефонной линии, GSM-модем, радиомодем, USB, Ethernet.
В зависимости от модификации контроллеры ROC/FloBoss имеют различное число каналов ввода/вывода, напряжение питания, потребляемую мощность, массу и габаритные размеры.
Общий вид контроллеров ROC/FloBoss представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
д)
б)
4
EMERSON
Рисунок 1 - Общий вид а) контроллера FloBoss 103, б) контроллера FloBoss 107, в) контроллера
FloBoss 107E c многопараметрическим преобразователем DVS205, г) контроллера ROC 809,
ROC 809L, д) многопараметрического преобразователя MVS205R, е) контроллера ROC 827, ROC827L
а)
б)
Место пломбирования

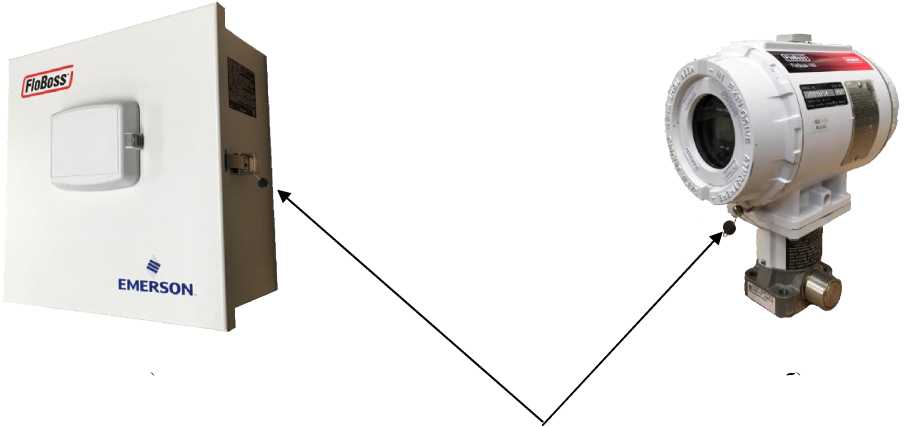

Рисунок 2 - Схема пломбировки от несанкционированного доступа а) контроллера
FloBoss 107E, б) контроллера FloBoss 103
Пломбирование контроллеров ROC809, ROC809L, ROC827, ROC827L, FloBoss107 не предусмотрено.
Таблица 6 -
Наименование |
Обозначение |
Количество |
Примечание |
Контроллер измерительный |
ROC809, ROC809L, ROC827, ROC827L, FloBoss 103, FloBoss 107, FloBoss 107L |
1 шт. |
В соответствии с заказом |
Многопараметрический преобразователь |
MVS205RE, MVS205RP, DVS205E, DVS205P |
1 шт. | |
Руководство по эксплуатации |
D301217X0RU, D301153X0RU D301232X0RU |
1 экз. |
ROC 800 FloBoss 103 FloBoss 107 |
Паспорт |
- |
1 экз. |
- |
Продолжение таблицы 6
Методика поверки |
МП 118-221-2013 с изменением № 1 |
1 экз. |
- |
Конфигурационное программное обеспечение |
RОCLINK 800 |
1 шт. |
- |
Таблица 2 - Метрологические характеристики контроллеров ROC/FloBoss
Наименование характеристики |
Значение | |
Исполнение 1 |
Исполнение 2 | |
Диапазон измерений и преобразований:
для ROC 809, 809L, 827,827L
для FloBoss 103 для FloBoss 107, 107Е |
от 0 до 5 (от 1 до 5) от 0 до 20 (от 4 до 20) от 100 до 5000 от -50 до +350 от -40 до +240 от -50 до +400 | |
Пределы допускаемой основной приведенной к диапазону измерений погрешности при измерении напряжения и силы тока, % |
±0,1 | |
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности при измерении напряжения и силы тока, вызванной изменением температуры окружающего воздуха, на каждые 10°С, % |
±0,03 | |
Пределы допускаемой относительной погрешности при измерении частоты, % |
±0,001 |
±0,004 |
Пределы допускаемой абсолютной погрешности при измерении количества импульсов на каждые 10000 импульсов (частота импульсов входа от 50 до 12000 Гц для ROC 809, 809L, 827,827L и от 50 до 10000 Гц для FloBoss 103, 107, 107 Е), имп |
±1 |
±4 |
Пределы допускаемой основной абсолютной погрешности при измерении сопротивления и преобразовании в температуру, °С |
±0,15 | |
Пределы допускаемого суточного хода часов, с |
±0,5 | |
Пределы допускаемой относительной погрешности расчета, %:
для ROC 809, 809L, 827, 827L и для FloBoss 107, 107 Е для FloBoss 103
|
±0,001 ±0,001 ±0,001 ±0,001 ±0,001 ±0,001 |
±0,01 ±0,3 ±0,001 ±0,001 ±0,001 ±0,001 |
Пределы допускаемой дополнительной абсолютной погрешности при измерении сопротивления и преобразовании в температуру, вызванной изменением температуры окружающего воздуха, на каждые 10°С, °С: для FloBoss 103 для FloBoss 107, 107 Е для ROC 809, 809L, 827, 827L |
±0,18 ±0,16 ±0,14 |
Таблица 3 - Основные технические характеристики контроллеров ROC/FloBoss
Наименование характеристики |
Значение |
Напряжение питания постоянным током, В |
от 20 до 32 |
Потребляемая мощность, Вт, не более для FloBoss 103 |
18 |
для FloBoss 107, 107 Е |
33 |
для ROC 809, 809L, 827,827L |
46 |
Габаритные размеры (длина х ширина х высота), мм, не более для FloBoss 103 |
272x217x161 |
для FloBoss 107 |
317x196x135 |
для FloBoss 107Е |
360x332x191 |
для ROC 809, 809L |
174х244х241 |
для ROC 827, 827L |
174х304х241 |
Масса, кг, не более |
9 |
Условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +75 |
- относительная влажность, %, не более |
95 |
Средняя наработка на отказ, ч |
100000 |
Средний срок службы, лет |
10 |
Маркировка взрывозащиты для ROC 809, ROC 827 |
2ExnAIICT4 X |
для FloBoss 103 |
1ExdIIBT5 X, 2ExnAIICT3 X |
для FloBoss 107 |
2ExnAIICT4 X |
Таблица 4 - Метрологические характеристики многопараметрических преобразователей MVS205R, DVS205
Наименование характеристики |
Значение |
Диапазон измерений и преобразований:
|
от 0 до 25000 от 0 до 25000 от 0 до 248,8 от -40 до +400 |
Пределы допускаемой основной приведенной к диапазону измерений погрешности при измерении, %: - избыточного и абсолютного давления MVS205RE, DVS205E MVS205RP, DVS205P |
±0,11)1) ±0,0751) |
± (0,03 + 0,0075 рР^)2) | |
- разности давлений MVS205RE, DVS205Е MVS205RP, DVS205P |
±0,11)1) ±0,0751) |
± (0,025 + 0,005 рР^)2) Рв | |
Пределы допускаемой основной абсолютной погрешности преобразователей MVS205RE и MVS205RP при измерении сопротивления и преобразовании в температуру, °С |
±0,28 |
Продолжение таблицы 4
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающей среды на каждые 28 °С при измерении и преобразовании:
|
± (0,05%Pmax + 0,125%Рв )3) ± (0,06%Pmax + 0,175%Рв )4) ± (0,025%Pmax + 0,125%Ре)3) ± (0,035%Pmax + 0,175% Ре )4) ± 0,5 |
Пределы допускаемой дополнительной приведенной к верхнему пределу диапазона измерений (ВПИ) погрешности при измерении разности давлений от влияния статического давления на каждые 6,9 МПа,% 5) |
± 0,05 |
Pmax -верхний предел диапазона измерений (ВПИ) Рв - диапазон измерений, на который настроен преобразователь |
Таблица 5 - Основные технические характеристики многопараметрических преобразователей MVS205R, DVS205
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от -40 до +75 95 |
Маркировка взрывозащиты MVS205R |
1ExdIIBT5 X |
