Номер по Госреестру СИ: 91990-24
91990-24 Контроллеры измерительные
(FloBoss 107)
Назначение средства измерений:
Контроллеры измерительные FloBoss 107 предназначены для измерения сигналов силы постоянного тока и импульсных сигналов.
Внешний вид.
Контроллеры измерительные
Рисунок № 1
Внешний вид.
Контроллеры измерительные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую и метрологически незначимую части и обеспечивает реализацию функций контроллеров измерительных FloBoss 107.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО контроллеров измерительных FloBoss 107 приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО контроллеров измерительных FloBoss 107
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Linear Meter |
Номер версии (идентификационный номер) ПО |
1.01 |
Цифровой идентификатор ПО |
0x38E |
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
Знак утверждения типа
Знак утверждения типа наноситсяна маркировочную табличку, расположенную с левой боковой стороны корпуса, и на титульный лист паспорта по центру типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Установка и эксплуатация» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
Правообладатель
Фирма «Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V.», Мексика
Юридический адрес: Avenida Industrias 6025, Pargue Industrial Finsa, Nuevo Laredo, Tamaulipas 88725, Mexico
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7
Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Правообладатель
Фирма «Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V.», Мексика
Юридический адрес: Avenida Industrias 6025, Pargue Industrial Finsa, Nuevo Laredo, Tamaulipas 88725, Mexico
Принцип действия контроллеров измерительных FloBoss 107 основан на измерении сигналов, поступающих от измерительных преобразователей давления, перепада давления, температуры, расхода, объема и других преобразователей, их дальнейшем преобразовании в значения измеряемых параметров и вычислении по соответствующему алгоритму объемного расхода и объема природного газа, приведенных к стандартным условиям (абсолютное давление 101,325 кПа, температура 293,15 К (20 °С) или 288,15 К (15 °С)), теплоты сгорания и физических параметров природного газа.
Конструктивно контроллеры измерительные FloBoss 107 выполнены в корпусе с установленными печатными платами с элементами электронной схемы, процессорным модулем, присоединительными клеммами, клеммами заземления и модулями ввода/вывода сигналов.
Контроллеры измерительные FloBoss 107 обеспечивают выполнение следующих основных функций:
-
- измерение аналоговых сигналов силы постоянного тока от 4 до 20 мА от первичных измерительных преобразователей и преобразование их в значение измеряемых параметров температуры, давления и перепада давления;
-
- измерение количества импульсов от объемных преобразователей расхода природного газа;
-
- воспроизведение аналоговых сигналов постоянного тока;
-
- вычисление коэффициента сжимаемости природного газа по ГОСТ 30319.3-2015 (AGA8);
-
- вычисление плотности природного газа и фактора сжимаемости в соответствии с ГОСТ Р 8.662-2009 (ИСО 20765-1:2005);
-
- вычисление теплоты сгорания в соответствии с ГОСТ 31369-2021 (ISO 6976:2016);
-
- вычисление объемного расхода и объема природного газа, приведенных к стандартным условиям (абсолютное давление 101,325 кПа, температура 293,15 К (20 °С) или 288,15 К (15 °С)), с помощью объемных преобразователей расхода по ГОСТ Р 8.740-2011, ГОСТ 8.611-2013;
-
- регистрацию, хранение и передачу на верхний уровень информации;
-
- сигнализацию при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в процессах системы;
-
- защиту системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

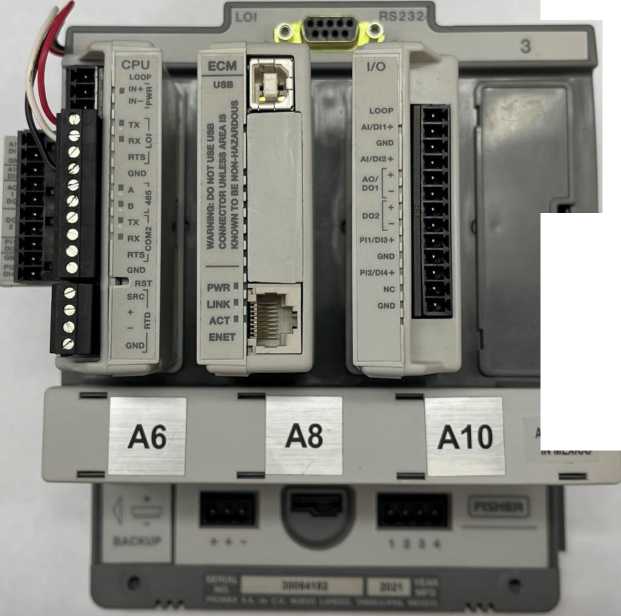

Общий вид контроллеров измерительных FloBoss 107 представлен на рисунке 1.
Заводской номер, состоящий из арабских цифр, наносится методом печати на пластиковый корпус с лицевой стороны. Место нанесения знака утверждения типа и заводского номера представлено на рисунке 2.
Пломбирование и нанесение знака поверки на контроллеры измерительные FloBoss 107 не предусмотрено.
К данному типу относятся контроллеры измерительные FloBoss 107 с заводскими номерами 30064181, 30064182.
Рисунок 1 - Общий вид контроллеров измерительных FloBoss 107
MEMORY
DISPLAY
30064182
NUEVO LAREDO. TAMAULIPAS, MEXICO
BRISTOL INC. DBA REMOTE AUTOMATION SOLUTIONS, США
WIWW»! МОДЕЛЬ W40190 FLOBOSS 107
ПИТАНИЕ: 8....30 В (ЗА МАКС) гпг
МОЩНОСТЬ: 18Вт МАКС PHI
НАНИО “ЦСВЭ- ТС RU C-US.r605B.01132 2Ех nA ПС Т4 X, ТЕМП. ДИАПАЗОН (- 40С° s Та s *75С°) БАТАРЕИ 3 В. ЛИТИЙ, ТИП 2032
ЗАЩИТА IP54 ПРИ УСТАНОВКЕ В КОРПУС. УСТАНОВКА
В СООТВЕТСТВИИ С ИНСТРУКЦИЕЙ ПО БЕЗОПАСНОСТИ
I ПРЕДУПРЕЖДЕНИЕ: ОПАСНОСТЬ ВЗРЫВА - ЗАПРЕЩЕНО ПРОИЗВОДИТЬ ПОДКЛЮЧЕНИЕ ИЛИ ОТКЛЮЧЕНИЕ
МОДУЛЕЙ. А ТАКЖЕ ЭЛЕКТРОМОТАЖ. КОГДА ОБОРУДОВАНИЕ НАХОДИТСЯ ПОД НАПРЯЖЕНИЕМ ВО ВЗРЫВООПАСНОЙ ЗОНЕ ПРЕДОСТЕРЕЖЕНИЕ: ЗАПРЕЩЕНО ПРОИЗВОДИТЬ ЗАМЕНУ АККУМУЛЯТОРОВ ВО ВЗРЫВООПАСНОЙ ЗОЕН

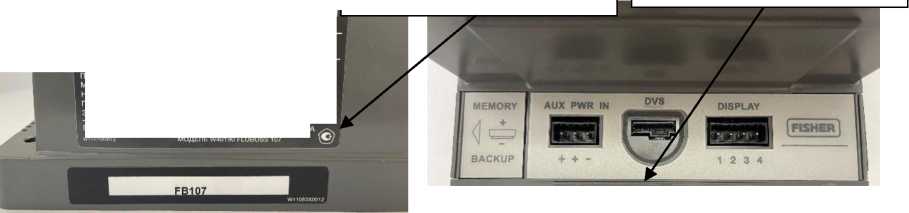

Место нанесения знака утверждения типа
Рисунок 2 - Место нанесения знака утверждения типа и заводского номера
Место нанесения заводского номера
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений сигналов силы постоянного тока, мА |
от 4 до 20 |
Диапазон частоты следования импульсов, Гц |
от 50 до 10000 |
Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы постоянного тока, %: - основная |
±0,10 |
- дополнительная, вызванная изменением температуры окружающей среды на каждые 10 °С |
±0,03 |
Пределы допускаемой абсолютной погрешности измерений количества импульсов на каждые 10000 импульсов, импульс |
±1 |
Пределы допускаемой относительной погрешности вычислений теплоты сгорания природного газа, % |
±0,01 |
Пределы допускаемой относительной погрешности вычислений объемного расхода и объема природного газа, приведенных к стандартным условиям, % |
±0,01 |
Пределы допускаемого суточного хода часов, с |
±1 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность, %, не более |
95 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Интерфейсы связи |
RS-232, RS-485, USB, Ethernet |
Условия эксплуатации:
|
от -40 до +75 95 от 84,0 до 106,7 |
Напряжение питания постоянного тока, В |
от 20 до 30 |
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более: | |
- длина |
160 |
- ширина |
196 |
- высота |
135 |
Масса, кг, не более |
1,5 |
Средняя наработка на отказ, ч |
100000 |
Средний срок службы, лет |
10 |
