Номер по Госреестру СИ: 57563-14
57563-14 Контроллеры измерительные
(FloBoss S600+)
Назначение средства измерений:
Контроллеры измерительные FloBoss S600+ (далее - контроллеры) предназначены для измерений и преобразований сигналов измерительных преобразователей температуры, расхода, давления в измеряемые величины, расчета по измеренным значениям расхода, массы и объема нефти, нефтепродуктов, жидких углеводородных сред, объемного расхода, и объема природного газа.
Внешний вид.

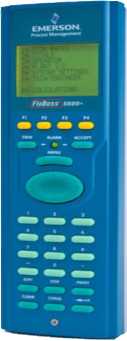

Контроллеры измерительные
Рисунок № 1
Внешний вид.
Контроллеры измерительные
Рисунок № 2
Программное обеспечение
В контроллерах используется программное обеспечение (ПО), указанное в таблице 1. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения контроллеров
Идентификационные данные (признаки) |
Значение | |||||||||
1 |
2 | |||||||||
Идентификационное наименование ПО |
LinuxBinary.app | |||||||||
Номер версии (идентификационный номер) ПО |
06. 09с |
06.09e |
06.09f |
06.09fa |
06.09fb |
06.09g |
06.09h |
06.13 |
06.20 |
06.21 |
Цифровой идентификатор ПО |
- |
0259 |
0x 8E78 |
0x 4B7E |
0x E331 |
0x 33B8 |
0x 13E0 |
0x 9935 |
0x 8292 |
0x 6051 |
Алгоритм вычисления цифрового идентификатора ПО |
- |
CRC 16 |
CRC 16 |
CRC 16 |
CRC 16 |
CRC 16 |
CRC 16 |
CRC 16 |
CRC 16 |
CRC 16 |
Продолжение таблицы 1
1 |
2 | |||||||
Идентификационное наименование ПО |
LinuxBinary.app | |||||||
Номер версии (идентификационный номер) ПО |
06.21а |
06.22 |
06.22а |
06.22b |
06.23 |
06.24 |
06.24a |
06.25 |
Цифровой |
0x |
0x |
0x |
0x |
0x |
0x |
0x |
0x |
идентификатор ПО |
CFB9 |
E4CC |
0857 |
FCB4 |
4DC9 |
7ff3 |
e7f0 |
1990 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
CRC16 |
CRC16 |
CRC16 |
CRC16 |
CRC16 |
CRC16 |
CRC16 |
Продолжение таблицы 1
1 |
2 |
Идентификационное наименование ПО |
LinuxBinary.app |
Номер версии (идентификационный номер) ПО |
не ниже 06.26a |
Цифровой идентификатор (GOST CHECKSUM) |
0x2287 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом, а также на наклейку, расположенную на передней панели контроллера.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам измерительным FloBoss S600+ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Поверка
Поверкаосуществляется по документу МП 117-221-2013 с изменением № 1 «Контроллеры измерительные FloBoss S600+. Методика поверки», утвержденному ФГУП «УНИИМ» 21.11.2017 г.
Основные средства поверки:
-
- рабочий эталон 3 разряда единицы напряжения постоянного электрического тока по ГОСТ 8.027-2001 в диапазоне значений от 0 до 5 В, 2 разряда единицы силы постоянного электрического тока по ГОСТ 8.022-91 в диапазоне воспроизводимых значений от 0 до 20 мА;
-
- рабочий эталон 2 разряда единицы силы постоянного электрического тока по ГОСТ 8.022-91 в диапазоне измеряемых значений от 0 до 20 мА;
-
- рабочий эталон единицы частоты по ГОСТ 8.129-2013 в диапазоне значений от 50 Гц до 10000 Гц;
-
- рабочий эталон единицы электрического сопротивления 3 разряда по Приказу Росстандарта от 15.02.2016 г. № 146 в диапазоне от 0 до 300 Ом.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт, и на пломбу.
Заявитель
Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»)ИНН 7705130530
Адрес: 115054, г. Москва, ул. Дубининская, д. 53, стр. 5 Телефон: (495) 995-95-59
Факс: (495) 424-88-50
Е-mail: Info.Ru@Emerson.com
Испытательный центр
Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: (343) 350-26-18
Факс: (343) 350-20-39
Е-mail: uniim@uniim.ru
Принцип действия контроллеров основан на выполнении последовательностей (алгоритмов) направленных на:
-
- измерение сигналов от измерительных преобразователей;
-
- преобразование полученных сигналов в параметры сред;
-
- вывод информации на ЖК-дисплей (передней панели), компьютер, принтер и др.;
-
- формирование сигналов управления внешними устройствами;
-
- обмен данными с внешними устройствами по различным протоколам.
Контроллеры выполнены в корпусе, на передней панели которого расположены жидкокристаллический дисплей с подсветкой и 26-кнопочная клавиатура обеспечивающие возможность просмотра конфигурационных параметров и локального управления, а также светодиод состояния, на задней стороне расположены разъемы для подключения входных/ выходных сигналов и интерфейсы связи с внешними устройствами. Сбор сигналов осуществляется модулями ввода/вывода по соответствующим каналам ввода/вывода: аналоговым, импульсным, частотным, дискретным и цифровым каналам (HART), а также модулем центрального процессора по цифровым каналам (Modbus). Полученные сигналы обрабатываются согласно алгоритмам, заложенным в программном обеспечении, и используются в вычислениях, необходимых для учетных операций и реализации функций управления. Обмен данными организован с помощью коммуникационных портов, расположенных на модуле центрального процессора.
Выполнение основных функций и вычислений производится центральным процессором, способным обрабатывать 64-битные числа с плавающей запятой, с использованием математики чисел с двойной точностью. В целях повышения надежности, накапливаемые результаты вычислений (сумматоры) сохраняются в трех независимых ячейках памяти (тройные регистры).
Контроллеры выпускаются в двух исполнениях (Исполнение 1, Исполнение 2), различающихся пределами допускаемых погрешностей измеряемых величин.
Контроллеры обеспечивают:
- преобразование измеренных выходных сигналов (напряжение, сила тока, сопротивление, частота, импульсные сигналы) измерительных преобразователей расхода, давления, температуры по ГОСТ 6651-2009 и других в значения измеряемых ими величин;
- расчет массового расхода, массы, объемного расхода и объема жидкостей и газов, природного газа, приведенных к стандартным условиям, методом переменного перепада давления
с использованием стандартных диафрагм в соответствии с ГОСТ 8.586.2-2005 (ИСО 5167-2:2003);
- приведение объемного расхода природного газа в рабочих условиях , измеренного турбинными, ультразвуковыми, вихревыми и другими расходомерами в объемный расход и объем газа при стандартных условиях в соответствии с ГОСТ Р 8.740-2011, ГОСТ 8.611-2013, МИ 3213-2009, AGA7, AGA9, СТО Газпром 5.2;
- приведение к стандартным условиям объема и плотности нефти, нефтепродуктов , жидких углеводородных сред измеренных массовыми, турбинными, ультразвуковыми преобразователями расхода, расходомерами и счетчиками жидкости в соответствии с ГОСТ Р 8.595-2004, ГОСТ 8.595-2010;
- проведение обработки результатов анализа компонентного состава природного газа, передаваемых от потокового хроматографа для расчета физико-химических показателей;
- расчет физико-химических показателей (коэффициента сжимаемости, вязкости, плотности, скорости звука, показателя адиабаты, теплоты сгорания, числа Воббе) природного газа в соответствии с ГОСТ 31369-2008 (ИСО 6976:1995), ГОСТ 30319.1-3-2015 (AGA8, GERG91), VDI/VDE 2040, ГОСТ Р 8.662-2009 (AGA8), AGA10;
- расчет коэффициентов сжимаемости и объемного расширения нефти, нефтепродуктов, газового конденсата и жидких углеводородов в соответствии с API 12.2.1, API 12.2.1М, API 12.2.2, API 12.2.2M, API 11.2.4, API 2540, GPA TP 15/16/25/27;
- расчет и корректировка плотности жидких углеводородных сред при рабочих условиях в соответствии с СТО Газпром 5.9;
- расчет массы нефти и нефтепродуктов, жидких углеводородных сред по результатам прямого или косвенного методов динамических измерений расхода и плотности в соответствии с ГОСТ Р 8.595-2004, ГОСТ 8.595-2010, Р 50.2.040-2004, Р 50.2.076-2010, МИ 3151-2008, МИ 3272-2010;
- хранение архивов измеренных и расчетных параметров , ведение журналов событий и нештатных ситуаций;
- сигнализацию при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в процессах системы;
- многоканальное ПИД-регулирование;
- управление трубопоршневыми поверочными установками (ТПУ), компакт-прувером, эталонным преобразователем расхода;
- балансировка потоков, управление автоматическими пробоотборными устройствами и одораторами, управление отгрузками продуктов и реализация других алгоритмов, заданных оператором.
Контроллеры имеют интерфейсы связи RS232, RS422/RS485 и Ethernet для обмена информацией с внешними устройствами и системой более высокого уровня. Поддерживаются протоколы Modbus ASCII, Modbus RTU, Modbus TCP/IP.
Дополнительно встроенный web-сервер обеспечивает реализацию всех функций передней панели, а также позволяет производить диагностику с помощью web-браузера персонального компьютера, подключенного к контроллеру по протоколу Ethernet.

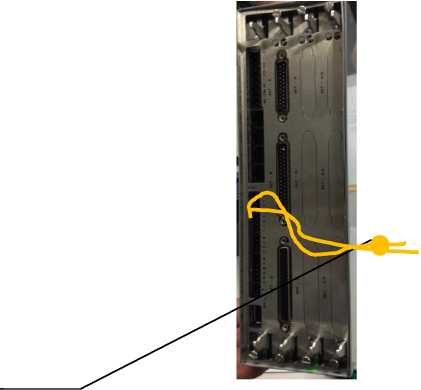

Общий вид контроллеров и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Место пломбирования
Рисунок 1 - Общий вид контроллеров и схема пломбировки от несанкционированного доступа
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |
Исполнение 1 |
Исполнение 2 | |
Диапазон измерений и преобразований:
|
от 0 до 5 (от 1 до 5) от 0 до 20 (от 4 до 20) от 50 до 10000 от -100 до +300 (от 60 до 216) | |
Диапазон воспроизведения силы тока, мА |
- |
от 4 до 20 |
Пределы допускаемой основной приведенной к диапазону измерений погрешности при измерении напряжения, % |
±0,005 |
±0,015 |
Пределы допускаемой основной приведенной к диапазону измерений погрешности при измерении силы тока, % |
±0,02 |
±0,04 |
Пределы допускаемой основной приведенной к диапазону воспроизведения погрешности при воспроизведении силы тока, % |
- |
±0,1 |
Пределы допускаемой относительной погрешности при измерении частоты, % |
±0,001 |
±0,004 |
Пределы допускаемой абсолютной погрешности при измерении количества импульсов на каждые 10000 импульсов (частота импульсов входа (от 50 до 10000 Гц), имп. |
±1 |
±4 |
Пределы допускаемой приведенной к диапазону измерений погрешности при измерении и преобразовании сопротивления в температуру, %, в диапазоне измерений сопротивления соответствующему диапазону измерений температуры от - 100 до + 300 °С |
±0,01 |
- |
Пределы допускаемой абсолютной погрешности при измерении и преобразовании сопротивления в температуру, °С, в диапазоне измерений сопротивления соответствующему диапазону измерений температуры:
|
- |
±0,06 ±0,1 |
Пределы допускаемого суточного хода часов, с |
±0,5 | |
Пределы допускаемой относительной погрешности расчета:
|
±0,001 ±0,001 | |
Пределы допускаемой относительной погрешности расчета коэффициентов преобразования и поправочных коэффициентов преобразователей расхода, % |
±0,001 |
Продолжение таблицы 2
Наименование характеристики |
Значение | |
Исполнение 1 |
Исполнение 2 | |
Пределы допускаемой относительной погрешности расчета свойств среды:
|
±0,001 ±0,001 ±0,03 | |
Пределы допускаемой относительной погрешности расчета:
|
±0,01 ±0,001 | |
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности при измерении напряжения и силы тока от изменения температуры окружающего воздуха (+23 °С), %/°С, в диапазоне от 0 до +45 °С -10 до +60 °С |
±0,001 |
±0,002 |
Пределы допускаемой дополнительной приведенной к диапазону воспроизведения погрешности при воспроизведении силы тока от изменения температуры окружающего воздуха (+23 °С), %/°С, в диапазоне от -10 до +60 °С, |
- |
±0,002 |
* Характеристика включает в себя вклад погрешности при измерении величин, задействованных в расчете коэффициентов преобразования и/или поправочных коэффициентов |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжения питания постоянным током, В |
от 20 до 32 |
Потребляемая мощность, Вт, не более |
48 |
Габаритные размеры, мм, не более | |
- высота |
270 |
- ширина |
84,5 |
- длина |
303,8 |
Масса, кг, не более |
4,3 |
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от -10 до +60 |
- относительная влажность при температуре +35 °С, %, не более |
90 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Средняя наработка на отказ, ч |
100000 |
Средний срок службы, лет |
10 |
Степень защиты от твердых предметов (IP) |
IP50 |
