МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ

РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

15 февраля 2018 г.                                                       333

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 55323 «Контроллеры измерительные FloBoss S600+» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Эмерсон» от 29 ноября 2017 г. № 12585/29112017 и № 12586/29112017 приказываю:

• 1. Внести изменения в описание типа на контроллеры измерительные FloBoss S600+, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57563-14, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по документу МП 117-221-2013 с изменением № 1 «Контроллеры измерительные FloBoss S600+. Методика поверки», утвержденному ФГУП «УНИИМ» 21.11.2017 г. и распространить его действие на контроллеры измерительные FloBoss S600+, вновь выпускаемые и находящиеся в эксплуатации.

• 2. Переоформить свидетельство об утверждении типа № 55323 «Контроллеры измерительные FloBoss S600+», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 57563-14, в связи с внесением изменений в методику поверки.

• 3.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТ ЭП

Сертификат: OOE1036ECDC011E78QDAE0071B1B53CD41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20,11.2018

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «15» февраля 2018 г. №323

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры измерительные FloBoss S600+

Контроллеры измерительные FloBoss S600+ (далее - контроллеры) предназначены для измерений и преобразований сигналов измерительных преобразователей температуры, расхода, давления в измеряемые величины, расчета по измеренным значениям расхода, массы и объема нефти, нефтепродуктов, жидких углеводородных сред, объемного расхода, и объема природного газа.

Принцип действия контроллеров основан на выполнении последовательностей (алгоритмов) направленных на:

• - измерение сигналов от измерительных преобразователей;

• - преобразование полученных сигналов в параметры сред;

• - вывод информации на ЖК-дисплей (передней панели), компьютер, принтер и др.;

• - формирование сигналов управления внешними устройствами;

• - обмен данными с внешними устройствами по различным протоколам.

Контроллеры выполнены в корпусе, на передней панели которого расположены жидкокристаллический дисплей с подсветкой и 26-кнопочная клавиатура обеспечивающие возможность просмотра конфигурационных параметров и локального управления, а также светодиод состояния, на задней стороне расположены разъемы для подключения входных/ выходных сигналов и интерфейсы связи с внешними устройствами. Сбор сигналов осуществляется модулями ввода/вывода по соответствующим каналам ввода/вывода: аналоговым, импульсным, частотным, дискретным и цифровым каналам (HART), а также модулем центрального процессора по цифровым каналам (Modbus). Полученные сигналы обрабатываются согласно алгоритмам, заложенным в программном обеспечении, и используются в вычислениях, необходимых для учетных операций и реализации функций управления. Обмен данными организован с помощью коммуникационных портов, расположенных на модуле центрального процессора.

Выполнение основных функций и вычислений производится центральным процессором, способным обрабатывать 64-битные числа с плавающей запятой, с использованием математики чисел с двойной точностью. В целях повышения надежности, накапливаемые результаты вычислений (сумматоры) сохраняются в трех независимых ячейках памяти (тройные регистры).

Контроллеры выпускаются в двух исполнениях (Исполнение 1, Исполнение 2), различающихся пределами допускаемых погрешностей измеряемых величин.

Контроллеры обеспечивают:

• - преобразование измеренных выходных сигналов (напряжение, сила тока, сопротивление, частота, импульсные сигналы) измерительных преобразователей расхода, давления, температуры по ГОСТ 6651 -2009 и других в значения измеряемых ими величин;

• - расчет массового расхода, массы, объемного расхода и объема жидкостей и газов, природного газа, приведенных к стандартным условиям, методом переменного перепада давления с использованием стандартных диафрагм в соответствии с ГОСТ 8.586.2-2005 (ИСО 5167-2:2003);

• - приведение объемного расхода природного газа в рабочих условиях, измеренного турбинными, ультразвуковыми, вихревыми и другими расходомерами в объемный расход и объем газа при стандартных условиях в соответствии с ГОСТ Р 8.740-2011, ГОСТ 8.611-2013, МИ 3213-2009, AGA7, AGA9, СТО Газпром 5.2;

• - приведение к стандартным условиям объема и плотности нефти, нефтепродуктов, жидких углеводородных сред измеренных массовыми, турбинными, ультразвуковыми преобразователями расхода, расходомерами и счетчиками жидкости в соответствии с ГОСТ Р 8.595-2004, ГОСТ 8.595-2010;

• - проведение обработки результатов анализа компонентного состава природного газа, передаваемых от потокового хроматографа для расчета физико-химических показателей;

• - расчет физико-химических показателей (коэффициента сжимаемости, вязкости, плотности, скорости звука, показателя адиабаты, теплоты сгорания, числа Воббе) природного газа в соответствии с ГОСТ 31369-2008 (ИСО 6976:1995), ГОСТ 30319.1-3-2015 (AGA8, GERG91), VDI/VDE 2040, ГОСТ Р 8.662-2009 (AGA8), AGA10;

• - расчет коэффициентов сжимаемости и объемного расширения нефти, нефтепродуктов, газового конденсата и жидких углеводородов в соответствии с API 12.2.1, API 12.2.1М, API 12.2.2, API 12.2.2M, API 11.2.4, API 2540, GPA TP 15/16/25/27;

• - расчет и корректировка плотности жидких углеводородных сред при рабочих условиях в соответствии с СТО Газпром 5.9;

• - расчет массы нефти и нефтепродуктов, жидких углеводородных сред по результатам прямого или косвенного методов динамических измерений расхода и плотности в соответствии с ГОСТ Р 8.595-2004, ГОСТ 8.595-2010, Р 50.2.040-2004, Р 50.2.076-2010, МИ 3151-2008, МИ 3272-2010;

• - хранение архивов измеренных и расчетных параметров, ведение журналов событий и нештатных ситуаций;

• - сигнализацию при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в процессах системы;

• - многоканальное ПИД-регулирование;

• - управление трубопоршневыми поверочными установками (ТПУ), компакт-прувером, эталонным преобразователем расхода;

• - балансировка потоков, управление автоматическими пробоотборными устройствами и одораторами, управление отгрузками продуктов и реализация других алгоритмов, заданных оператором.

Контроллеры имеют интерфейсы связи RS232, RS422/RS485 и Ethernet для обмена информацией с внешними устройствами и системой более высокого уровня. Поддерживаются протоколы Modbus ASCII, Modbus RTU, Modbus TCP/IP.

Дополнительно встроенный web-сервер обеспечивает реализацию всех функций передней панели, а также позволяет производить диагностику с помощью web-браузера персонального компьютера, подключенного к контроллеру по протоколу Ethernet.

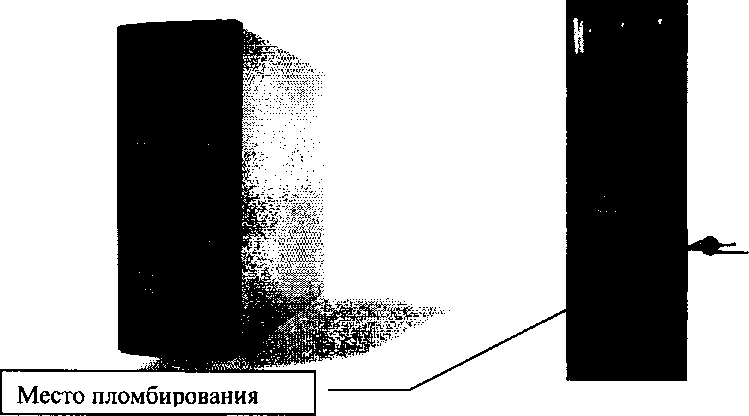

Общий вид контроллеров и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

Рисунок 1 - Общий вид контроллеров и схема пломбировки от несанкционированного доступа

В контроллерах используется программное обеспечение (ПО), указанное в таблице 1. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения контроллеров

Продолжение таблицы 1

Продолжение таблицы 1

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, а также на наклейку, расположенную на передней панели контроллера.

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 117-221-2013 с изменением № 1 «Контроллеры измерительные FloBoss S600+. Методика поверки», утвержденному ФГУП «УНИИМ» 21.11.2017 г.

Основные средства поверки:

• - рабочий эталон 3 разряда единицы напряжения постоянного электрического тока по ГОСТ 8.027-2001 в диапазоне значений от 0 до 5 В, 2 разряда единицы силы постоянного электрического тока по ГОСТ 8.022-91 в диапазоне воспроизводимых значений от 0 до 20 мА;

• - рабочий эталон 2 разряда единицы силы постоянного электрического тока по ГОСТ 8.022-91 в диапазоне измеряемых значений от 0 до 20 мА;

• - рабочий эталон единицы частоты по ГОСТ 8.129-2013 в диапазоне значений от 50 Гц до 10000 Гц;

• - рабочий эталон единицы электрического сопротивления 3 разряда по Приказу Госстандарта от 15.02.2016 г. № 146 в диапазоне от 0 до 300 Ом.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точность^.

Знак поверки наносится на свидетельство о поверке и (или) паспорт, и на пломбу.

приведены в эксплуатационном документе.

ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ 8.022-91 Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 ■ 10‘¹⁶ до 30 А

ГОСТ 8.129-2013 Государственная поверочная схема для средств измерений времени и частоты

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»

Приказ Госстандарта от 15.02.2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»

Техническая документация фирмы «Emerson Frocess Management»

Фирма «Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V.», Мексика

Avenida Industrias 6025, Pargue Industrial Finsa, Nuevo Laredo, Tamaulipas 88725, Мексика Телефон: (867) 711-52-00

Фирма «Emerson Process Management I Remote Automation Solutions / Bristol Inc.», США 1100, Buckingham Street, Watertown, CT, 06795, США

Телефон: (860) 945-22 00

Общество с ограниченной ответственностью «Эмерсон» (ООО «Эмерсон»)

ИНН 7705130530

Адрес: 115054, г. Москва, ул. Дубининская, д. 53, стр. 5

Телефон: (495) 995-95-59

Факс: (495) 424-88-50

E-mail: Info.Ru@Emerson.com

Федеральное государственное унитарное предприятие «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, д. 4

Телефон: (343) 350-26-18

Факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 10.11.2015 г.
