Номер по Госреестру СИ: 89168-23
89168-23 Контроллеры измерительные
(FloBoss 107)
Назначение средства измерений:
Контроллеры измерительные FloBoss 107 предназначены для измерения сигналов силы постоянного тока и импульсных сигналов.
Внешний вид.
Контроллеры измерительные
Рисунок № 1
Общие сведения
Дата публикации - 30.05.2023
Срок свидетельства -
Номер записи - 191156
ID в реестре СИ - 1408941
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
FloBoss 107,
Производитель
Изготовитель - Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V."
Страна - МЕКСИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
В разработке
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1095 от 2023.05.29 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Контроллеры измерительные (FloBoss 107)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14661-08 02.07.2018 |
Контроллеры измерительные, ROC/FloBoss (мод. ROC 306, 312, 364, 809, 827; FloBoss 103, 104, 107, 107Е, 407, 503, 504, 553) Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V." (МЕКСИКА ) |
ОТ |
2 года |
|
57563-14 03.06.2019 |
Контроллеры измерительные, FloBoss S600+ Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V." (МЕКСИКА ) |
ОТ МП |
2 года |
|
59616-15 28.10.2024 |
Контроллеры измерительные, ROC/FloBoss, мод. ROC 809, 809L, 827, 827L и FloBoss 103, 107, 107E Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V." (МЕКСИКА ) |
ОТ МП |
2 года |
|
82476-21 |
Контроллеры измерительные, FloBoss 107 Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V." (МЕКСИКА ) |
ОТ МП |
2 года |
|
83904-21 |
Контроллеры измерительные, FloBoss S600+ Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V." (МЕКСИКА ) |
ОТ МП |
1 год |
|
87002-22 |
Контроллеры измерительные, FloBoss 107 Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V." (МЕКСИКА ) |
ОТ МП |
2 года |
|
87232-22 |
Контроллеры измерительные, FloBoss 107 Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V." (МЕКСИКА ) |
ОТ МП |
2 года |
|
89168-23 |
Контроллеры измерительные, FloBoss 107 Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V." (МЕКСИКА ) |
ОТ МП |
2 года |
|
91990-24 |
Контроллеры измерительные, FloBoss 107 Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V." (МЕКСИКА ) |
ОТ МП |
2 года |
Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.
Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».
Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".
Кто поверяет Контроллеры измерительные (FloBoss 107)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Контроллеры измерительные (FloBoss 107)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую и метрологически незначимую части и обеспечивает реализацию функций контроллеров измерительных FloBoss 107.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО контроллеров измерительных FloBoss 107 приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО контроллеров измерительных FloBoss 107
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Linear Meter |
GOST Properties |
|
Номер версии (идентификационный номер) ПО |
1.01 |
1.02 |
|
Цифровой идентификатор ПО |
0x38E |
0x75EF |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
CRC-16 |
Знак утверждения типа
Знак утверждения типа наноситсяна маркировочную табличку, расположенную с левой боковой стороны корпуса, и на титульный лист паспорта по центру типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Установка и эксплуатация» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А».
Правообладатель
Фирма «Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V.», Мексика
Адрес: Avenida Industrias 6025, Pargue Industrial Finsa, Nuevo Laredo, Tamaulipas 88725, Mexico
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Правообладатель
Фирма «Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V.», Мексика
Адрес: Avenida Industrias 6025, Pargue Industrial Finsa, Nuevo Laredo, Tamaulipas 88725, Mexico
Принцип действия контроллеров измерительных FloBoss 107 основан на измерении сигналов, поступающих от измерительных преобразователей давления, перепада давления, температуры, расхода, объема и других преобразователей, их дальнейшем преобразовании в значения измеряемых параметров и вычислении по соответствующему алгоритму объемного расхода и объема природного газа, приведенных к стандартным условиям (абсолютное давление 101,325 кПа, температура 293,15 К (20 °С) или 288,15 К (15 °С)), теплоты сгорания и физических параметров природного газа.
Конструктивно контроллеры измерительные FloBoss 107 выполнены в корпусе с установленными печатными платами с элементами электронной схемы, процессорным модулем, присоединительными клеммами, клеммами заземления и модулями ввода/вывода сигналов.
Контроллеры измерительные FloBoss 107 обеспечивают выполнение следующих основных функций:
-
- измерение аналоговых сигналов силы постоянного тока от 4 до 20 мА от первичных измерительных преобразователей и преобразование их в значение измеряемых параметров температуры, давления и перепада давления;
-
- измерение количества импульсов от объемных преобразователей расхода природного газа;
-
- воспроизведение аналоговых сигналов постоянного тока;
-
- вычисление коэффициента сжимаемости природного газа по ГОСТ 30319.2-2015 (GERG-91), ГОСТ 30319.3-2015 (AGA8);
-
- вычисление плотности природного газа и фактора сжимаемости в соответствии с ГОСТ Р 8.662-2009 (ИСО 20765-1:2005);
-
- вычисление теплоты сгорания в соответствии с ГОСТ 31369-2008 (ИСО 6976:1995);
-
- вычисление объемного расхода и объема природного газа, приведенных к стандартным условиям (абсолютное давление 101,325 кПа, температура 293,15 К (20 °С) или 288,15 К (15 °С)), методом переменного перепада давления с использованием стандартных сужающих устройств (диафрагма по ГОСТ 8.586.2-2005 (ИСО 5167-2:2003) и труба Вентури по ГОСТ 8.586.4-2005 (ИСО 5167-4:2003)) по ГОСТ 8.586.5-2005;
-
- вычисление объемного расхода и объема природного газа, приведенных к стандартным условиям (абсолютное давление 101,325 кПа, температура 293,15 К (20 °С) или 288,15 К (15 °С)), с помощью объемных преобразователей расхода по ГОСТ Р 8.740-2011, ГОСТ 8.611-2013;
-
- регистрацию, хранение и передачу на верхний уровень информации;
-
- сигнализацию при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в процессах системы;
-
- защиту системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

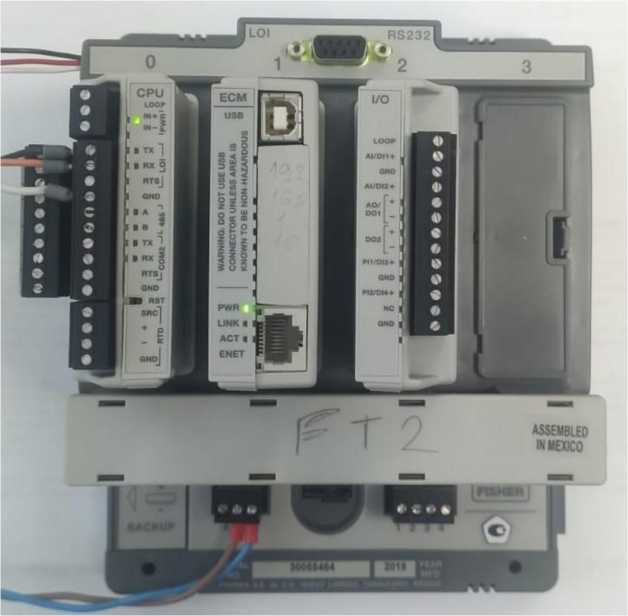

Общий вид контроллеров измерительных FloBoss 107 представлен на рисунке 1.
Заводской номер, состоящий из арабских цифр, наносится методом печати на пластиковый корпус с лицевой стороны. Место нанесения знака утверждения типа и заводского номера представлено на рисунке 2.
Пломбирование и нанесение знака поверки на контроллеры измерительные FloBoss 107 не предусмотрено.
К данному типу относятся контроллеры измерительные FloBoss 107 с заводскими номерами 30055464, 30055465.
Рисунок 1 - Общий вид контроллеров измерительных FloBoss 107
ПИТАНИЕ: 8....30В (ЗАМАКС) ___
НАНИО ЩСВЭ TC RU C-US.rBO5.B.O1132 U11 IГ VI
ДИАПАЗ°Н (- 40C°< Ta s +75C° ) 1^ ЬМАРЕИЗВ. ПИТИИ. ТИП 203? - ) -
I ’2^^Н^ПчЯ*ЕНИЕМВ0В^0₽Гь^о°БОРУД°ВАНИЕ
Место нанесения
знака утверждения типа
Место нанесения заводского номера
fB107
MEMORY
BACKUP
Al
IN DVS
12 3 4
YEAR MFD NUEVO LAREOO, TAMAULIPAS MEXICO
30055464
2019
Рисунок 2 - Место нанесения знака утверждения типа и заводского номера
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Контроллеры измерительные FloBoss 107 (заводские номера 30055464, 30055465) |
FloBoss 107 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
D301232X012 |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений сигналов силы постоянного тока, мА |
от 4 до 20 |
|
Диапазон частоты следования импульсов, Гц |
от 50 до 10000 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы постоянного тока, %: - основная |
±0,10 |
|
- дополнительная, вызванная изменением температуры окружающей среды на каждые 10 °С |
±0,03 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов на каждые 10000 импульсов, импульс |
±1 |
|
Пределы допускаемой относительной погрешности вычислений теплоты сгорания природного газа, % |
±0,01 |
|
Пределы допускаемой относительной погрешности вычислений объемного расхода и объема природного газа, приведенных к стандартным условиям, % |
±0,01 |
|
Пределы допускаемого суточного хода часов, с |
±1 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Интерфейсы связи |
RS-232, RS-485, USB, Ethernet |
|
Условия эксплуатации:
|
от -40 до +75 95 от 84,0 до 106,7 |
|
Напряжение питания постоянного тока, В |
от 20 до 30 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- длина |
160 |
|
- ширина |
196 |
|
- высота |
135 |
|
Масса, кг, не более |
1,5 |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
10 |
