Назначение средства измерений:
Контроллеры измерительные FloBoss 107 (далее - FloBoss 107) предназначены для измерений и преобразований сигналов измерительных преобразователей температуры, давления, разности давлений в измеряемые величины, расчета по измеренным значениям объемного расхода и объема газа (кислород, азот, аргон), приведенных к стандартным условиям, методом переменного перепада давления с использованием стандартных сужающих устройств (диафрагма по ГОСТ 8.586.2-2005 и труба Вентури по ГОСТ 8.586.4-2005) по ГОСТ 8.586.5-2005.
Внешний вид.
Контроллеры измерительные
Рисунок № 1
Общие сведения
Дата публикации - 07.08.2021
Срок свидетельства -
Номер записи - 183714
ID в реестре СИ - 1391787
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
FloBoss 107,
Производитель
Изготовитель - Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V."
Страна - МЕКСИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:
- Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
- Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
- Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.
Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.
Входные данные
Для работы с отчетом необходимо:
- Выбрать год из выпадающего списка.
- Указать наименование испытательного центра (например, "ВНИИФТРИ").
Выходные данные
Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:
- № приказа: Номер и дата приказа Росстандарта.
- Наименование приказа: Полное название приказа.
- № типа СИ: Регистрационный номер типа средства измерений.
- Тип СИ: Наименование и описание типа средства измерений.
Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Контроллеры измерительные (FloBoss 107)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14661-08 02.07.2018 |
Контроллеры измерительные, ROC/FloBoss (мод. ROC 306, 312, 364, 809, 827; FloBoss 103, 104, 107, 107Е, 407, 503, 504, 553) Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V." (МЕКСИКА ) |
ОТ |
2 года |
|
57563-14 03.06.2019 |
Контроллеры измерительные, FloBoss S600+ Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V." (МЕКСИКА ) |
ОТ МП |
2 года |
|
59616-15 28.10.2024 |
Контроллеры измерительные, ROC/FloBoss, мод. ROC 809, 809L, 827, 827L и FloBoss 103, 107, 107E Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V." (МЕКСИКА ) |
ОТ МП |
2 года |
|
82476-21 |
Контроллеры измерительные, FloBoss 107 Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V." (МЕКСИКА ) |
ОТ МП |
2 года |
|
83904-21 |
Контроллеры измерительные, FloBoss S600+ Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V." (МЕКСИКА ) |
ОТ МП |
1 год |
|
87002-22 |
Контроллеры измерительные, FloBoss 107 Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V." (МЕКСИКА ) |
ОТ МП |
2 года |
|
87232-22 |
Контроллеры измерительные, FloBoss 107 Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V." (МЕКСИКА ) |
ОТ МП |
2 года |
|
89168-23 |
Контроллеры измерительные, FloBoss 107 Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V." (МЕКСИКА ) |
ОТ МП |
2 года |
|
91990-24 |
Контроллеры измерительные, FloBoss 107 Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V." (МЕКСИКА ) |
ОТ МП |
2 года |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Контроллеры измерительные (FloBoss 107)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Контроллеры измерительные (FloBoss 107)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) обеспечивает реализацию функций FloBoss 107.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО FloBoss 107 приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО FloBoss 107
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GOST Flow Program |
|
Номер версии (идентификационный номер) ПО |
1.21 |
|
Цифровой идентификатор ПО |
0x9120 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
Принцип действия FloBoss 107 основан на непрерывном измерении и преобразовании входных аналоговых сигналов (сила тока от 4 до 20 мА, сопротивление номинальная статическая характеристика (далее - НСХ) Pt100), поступающих от первичных измерительных преобразователей, и вычисления объемного расхода и объема газа (кислород, азот, аргон), приведенных к стандартным условиям, с использованием стандартных сужающих устройств (диафрагма по ГОСТ 8.586.2-2005 и труба Вентури по ГОСТ 8.586.4-2005) по ГОСТ 8.586.5-2005.
Конструктивно FloBoss 107 выполнены в корпусе с установленными печатными платами с элементами электронной схемы, процессорным модулем, присоединительными клеммами, клеммами заземления и модулями ввода/вывода сигналов.

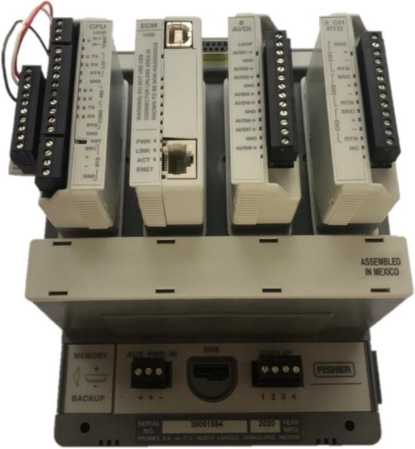

Общий вид FloBoss 107 представлен на рисунке
