Номер по Госреестру СИ: 87232-22
87232-22 Контроллеры измерительные
(FloBoss 107)
Назначение средства измерений:
Контроллеры измерительные FloBoss 107 предназначены для измерения сигналов силы постоянного тока, сигналов сопротивления и импульсных сигналов.
Внешний вид.
Контроллеры измерительные
Рисунок № 1
Внешний вид.
Контроллеры измерительные
Рисунок № 2
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую и метрологически незначимую части и обеспечивает реализацию функций контроллеров измерительных FloBoss 107.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО контроллеров измерительных FloBoss 107 приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО контроллеров измерительных FloBoss 107
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Linear Meter |
Номер версии (идентификационный номер) ПО |
1.01 |
Цифровой идентификатор ПО |
0x38E |
Алгоритм вычисления цифрового идентификатора ПО |
CRC-16 |
Знак утверждения типа
Знак утверждения типа наноситсяна лицевую часть корпуса в виде неклейки и на титульный лист паспорта по центру типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Установка и эксплуатация» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
ПравообладательФирма «Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V.», Мексика
Адрес: Avenida Industrias 6025, Pargue Industrial Finsa, Nuevo Laredo, Tamaulipas 88725, Mexico
Испытательный центр
ответственностью Центр Метрологии «СТП»Общество с ограниченной (ООО ЦМ «СТП») ИНН 1655319311 Адрес: 420107, Российская ул. Петербургская, д. 50, корп. 5, офис 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
Федерация, Республика Татарстан, г. Казань,
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Принцип действия контроллеров измерительных FloBoss 107 основан на измерении сигналов, поступающих от измерительных преобразователей давления, перепада давления, температуры, расхода, объема и других преобразователей, их дальнейшем преобразовании в значения измеряемых параметров и вычислении по соответствующему алгоритму объемного расхода и объема природного газа, приведенных к стандартным условиям (абсолютное давление 101,325 кПа, температура 293,15 К (20 °С) или 288,15 К (15 °С)), теплоты сгорания и физических параметров природного газа.
Конструктивно контроллеры измерительные FloBoss 107 выполнены в корпусе с установленными печатными платами с элементами электронной схемы, процессорным модулем, присоединительными клеммами, клеммами заземления и модулями ввода/вывода сигналов.
Контроллеры измерительные FloBoss 107 обеспечивают выполнение следующих основных функций:
-
- измерение аналоговых сигналов силы постоянного тока от 4 до 20 мА от первичных измерительных преобразователей и преобразование их в значение измеряемых параметров температуры, давления и перепада давления;
-
- измерение сигналов сопротивления (номинальная статическая характеристика Pt100) от термопреобразователей сопротивления и преобразование их в значение температуры;
-
- измерение количества импульсов от объемных преобразователей расхода природного газа;
-
- воспроизведение аналоговых сигналов постоянного тока;
-
- вычисление коэффициента сжимаемости природного газа по ГОСТ 30319.3-2015 (AGA8);
-
- вычисление плотности природного газа и фактора сжимаемости в соответствии с ГОСТ Р 8.662-2009 (ИСО 20765-1:2005);
-
- вычисление теплоты сгорания в соответствии с ГОСТ 31369-2008 (ИСО 6976:1995);
-
- вычисление объемного расхода и объема природного газа, приведенных к стандартным условиям (абсолютное давление 101,325 кПа, температура 293,15 К (20 °С) или 288,15 К (15 °С)), методом переменного перепада давления с использованием стандартных сужающих устройств (диафрагма по ГОСТ 8.586.2-2005 (ИСО 5167-2:2003) и труба Вентури по ГОСТ 8.586.4-2005 (ИСО 5167-4:2003)) по ГОСТ 8.586.5-2005;
-
- вычисление объемного расхода и объема природного газа, приведенных к стандартным условиям (абсолютное давление 101,325 кПа, температура 293,15 К (20 °С) или 288,15 К (15 °С)), с помощью объемных преобразователей расхода по ГОСТ Р 8.740-2011, ГОСТ 8.611-2013;
-
- регистрацию, хранение и передачу на верхний уровень информации;
-
- сигнализацию при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в процессах системы;
-
- защиту системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.
Общий вид контроллеров измерительных FloBoss 107 представлен на рисунке 1.
Заводской номер, состоящий из арабских цифр, наносится методом печати на пластиковый корпус с лицевой стороны. Место нанесения знака утверждения типа и заводского номера представлено на рисунке 2.
Пломбирование и нанесение знака поверки на контроллеры измерительные FloBoss 107 не предусмотрено.
К данному типу относятся контроллеры измерительные FloBoss 107 с заводскими номерами 30067062, 30067064, 30067057, 30067061, 30067058, 30067056, 30067063, 30067060, 30067059

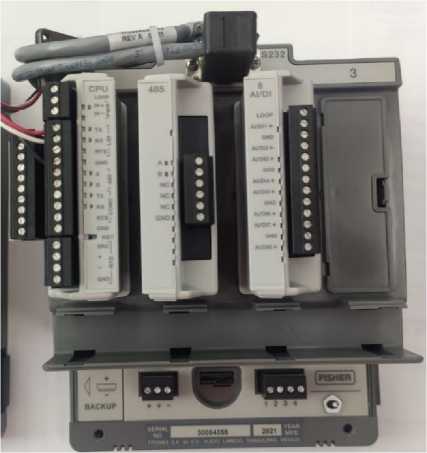

Рисунок 1 - Общий вид контроллеров измерительных FloBoss 107
Место нанесения знака утверждения типа
Место нанесения заводского номера

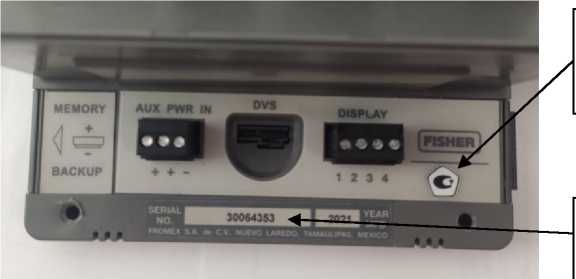

Рисунок 2 - Место нанесения знака утверждения типа и заводского номера
Таблица 4 - Комплектность
Наименование |
Обозначение |
Количество |
Контроллеры измерительные FloBoss 107 (заводские номера 30067062, 30067064, 30067057, 30067061, 30067058, 30067056, 30067063, 30067060, 30067059) |
FloBoss 107 |
1 шт. |
Паспорт |
- |
1 экз. |
Руководство по эксплуатации |
D301232X012 |
1 экз. |
Методика поверки |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений сигналов силы постоянного тока, мА |
от 4 до 20 |
Диапазон измерений сигналов сопротивления и преобразований в значение температуры, °С |
от -50 до +400 |
Диапазон частоты следования импульсов, Г ц |
от 50 до 10000 |
Пределы допускаемой приведенной к диапазону измерений погрешности измерений силы постоянного тока, %: | |
- основная |
±0,10 |
- дополнительная, вызванная изменением | |
температуры окружающей среды на каждые 10 °С |
±0,03 |
Пределы допускаемой абсолютной погрешности измерений сигналов сопротивления и преобразований в значение температуры, °С: | |
- основная |
±0,3 |
- дополнительная, вызванная изменением | |
температуры окружающей среды на каждые 10 °С |
±0,16 |
Пределы допускаемой абсолютной погрешности измерений количества импульсов на каждые 10000 импульсов, импульс |
±1 |
Пределы допускаемой относительной погрешности вычислений теплоты сгорания природного газа, % |
±0,01 |
Пределы допускаемой относительной погрешности вычислений объемного расхода и объема природного газа, приведенных к стандартным условиям, % |
±0,01 |
Пределы допускаемого суточного хода часов, с |
±1 |
Нормальные условия измерений: | |
- температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность, %, не более |
95 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Интерфейсы связи |
RS-232, RS-485, USB, Ethernet |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от -40 до +75 |
- относительная влажность, %, не более |
95 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Напряжение питания постоянного тока, В |
от 20 до 30 |
Габаритные размеры, мм, не более: | |
- длина |
160 |
- ширина |
196 |
- высота |
135 |
Масса, кг, не более |
1,5 |
Средняя наработка на отказ, ч |
100000 |
Средний срок службы, лет |
10 |
