Номер по Госреестру СИ: 56993-14
56993-14 Контроллеры на основе измерительных модулей
(SCADAPack (контроллеры) 5209, 5232, 5305 (модули))
Назначение средства измерений:
Контроллеры SCADAPack на основе измерительных модулей 5209, 5232, 5305 предназначены для измерения аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного тока, частоты следования импульсов, а также приёма и обработки дискретных сигналов, формирования управляющих аналоговых и дискретных сигналов на основе измерений параметров технологического процесса.
Внешний вид.
Контроллеры на основе измерительных модулей
Рисунок № 1
Внешний вид.
Контроллеры на основе измерительных модулей
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 03.04.2019
Номер записи - 147380
ID в реестре СИ - 369780
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Модификации СИ
SCADAPack 350 (измерительный модуль 5506), SCADAPack 350 (измерительный модуль 5209), ScadaPack 350, SCADAPack 334, SCADAPack 32., SCADAPack 32 модуль 5232, SCADAPack 32, SCADAPack 314, SCADAPack (контроллеры) 5209, 5232, 5305 (модули), SCADAPack (350 (измерительный модуль 5209), SCADAPack, SCADAPac 32, SCADA Pack 32, model 5232, CADAPack 32, 5232, 5209, -, SCADAPack 357, 5305,
Производитель
Изготовитель - Фирма "Schneider Electric SA"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 1851
Выдано извещений - 1
Кол-во периодических поверок - 718
Кол-во средств измерений - 688
Кол-во владельцев - 18
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 10040 дн.
Приказы РСТ, где упоминается данный тип СИ
№416 от 2014.04.02 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 56976-14 по 56990-14,30226-14,56991-14,56992-14,39885-14,56993-14 по 57009-14)
№2170 от 2017.10.13 О внесении изменений в описание типа на установки измерительные "ОЗНА-МАССОМЕР"
№1787 от 2018.08.22 О внесении изменений в описание типа устанвоок измерительных групповых "АГЗУ-120М"
№1788 от 2018.08.22 О переоформлении свидетельства об утверждении типа средства измерений № 46257 "Установки измерительные "ОЗНА-МАССОМЕР" и внесении изменений в описание типа
№2568 от 2018.12.04 О переоформлении свидетельства об утверждении типа средства измерений 59612 "Установки измерительные "ОЗНА-Vx" и внесении изменений в описание типа
№44 от 2020.01.22 О внесении изменений в описание типа СИ Установки измерителной групповой автоматизированной "АГЗУ-120М-4,0"
№2219 от 2020.12.23 О внесении изменений в описание типа на Установки измерительные групповые автоматизированные "АГЗУ-УТС"
№2217 от 2020.12.23 О внесении изменений в описание типа на Установки измерительные групповые автоматизированные "АГЗУ-120М-4,0"
№2378 от 2020.12.31 О внесении изменений в описание типа на установки измерительные "БАРС"
№906 от 2021.06.01 О внесении изменений в сведения об утвержденном типе средств измерений
№2837 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений (20)
№901 от 2022.04.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№2543 от 2022.10.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
№2669 от 2022.10.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
№3379 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Безопасность сырья, материалов и веществ" (ТК 339)
№727 от 2023.04.04 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)
№1439 от 2023.07.10 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1264 от 2024.05.24 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№1741 от 2024.07.26 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№1899 от 2024.08.14 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№2326 от 2025.10.29 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
№168 от 2026.02.02 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Наличие аналогов СИ: Контроллеры на основе измерительных модулей (SCADAPack (контроллеры) 5209, 5232, 5305 (модули))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
56993-14 Контроллеры на основе измерительных модулей (SCADAPack (контроллеры) 5209, 5232, 5305 (модули)) Фирма "Schneider Electric SA" (ФРАНЦИЯ ) |
67169-17 Контроллеры программируемые (КАПП-82-168) Общество с ограниченной ответственностью "АСУ ПРО" (ООО "АСУ ПРО") (РОССИЯ г. Оренбург) |
Все средства измерений Общество с ограниченной ответственностью "АСУ ПРО" (ООО "АСУ ПРО")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50107-12 01.06.2017 |
Контроллеры SCADAPack на основе измерительных модулей, 5000 Фирма "Schneider Electric SA" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
56993-14 03.04.2019 |
Контроллеры на основе измерительных модулей, SCADAPack (контроллеры) 5209, 5232, 5305 (модули) Фирма "Schneider Electric SA" (ФРАНЦИЯ ) |
ОТ |
3 года |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Контроллеры программируемые (КАПП-82-168)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 492 | 4 | 0 | 460 | 0 | 492 | 0 | 460 | ||
| ЗАО НИЦ "ИНКОМСИСТЕМ" (RA.RU.311328) | 14 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АСУМС" | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГЭМ" (RA.RU.312265) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 99 | 0 | 68 | 1 | 99 | 0 | 68 | |||
| ООО "АВТОМАТИЗАЦИЯ И МЕТРОЛОГИЯ" (RA.RU.312947) | 11 | 1 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 21 | 0 | 21 | 0 | 21 | 0 | 21 | ||
| ОАО "Акционерная компания ОЗНА" (RA.RU.311454) | 737 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ЗАО Научно-инженерный центр "ИНКОМСИСТЕМ" (RA.RU.311328) | 32 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Сибирская Интернет Компания" (RA.RU.311959) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОМАТИЗАЦИЯ И СВЯЗЬ" (1758) | 16 | 0 | 14 | 0 | 14 | 0 | 14 | |||
| ООО "ГлавЭнергоМонтаж" (RA.RU.312265) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "СНГ" (RA.RU.312390) | 23 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Уфа (RA.RU.310667) | 35 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 82 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пензенский ЦСМ» (RA.RU.311246) | РСТ | 131 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 51 | 0 | 51 | 0 | 28 | 0 | 28 | ||
| ООО "АСУ-ИНЖИНИРИНГ" (RA.RU.312805) | 42 | 0 | 42 | 0 | 42 | 0 | 42 | |||
| ООО "СНГ" (RA.RU.312390) | 19 | 0 | 19 | 0 | 19 | 0 | 19 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 11 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ООО "НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ" (RA.RU.311437) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "АСУМС" (RA.RU.312418) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Контроллеры программируемые (КАПП-82-168)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
2281 | 2975 |
|
ФБУ Красноярский ЦСМ Красноярский край |
6155 | 2975 |
|
ФБУ Тюменский ЦСМ Тюменская область |
488 | 2975 |
Программное обеспечение
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
|
Встроенное ПО контроллеров модификаций SCADAPack32^ |
SCADAPack 32 TelePACE 2.21.mot |
Не ниже 2.20 | ||
|
Встроенное ПО контроллеров модификаций SCADAPack350/357 |
SCADAPack 350 TelePACE firmware 1.61 build 954.hex |
Не ниже 1.61 build 954 |
Метрологические характеристики измерительных каналов модулей контроллеров, указанные в таблице 2, нормированы с учетом метрологически значимого ПО.
ПО модулей контроллеров хранится в микросхеме энергонезависимой памяти, запаянной на печатной плате.
ПО измерительных модулей контроллеров недоступно для изменения без разборки корпуса модуля либо применения специальных программно-аппаратных средств прошивки (программаторов), используемых при изготовлении.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - С (в соответствии с МИ 3286-2010).
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и лицевую панель контроллера в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений приведен в документе: «Контроллеры SCADAPack на основе измерительных модулей 5209, 5232, 5305, изготовленных фирмой «Schneider Electric SA», Франция. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к контроллерам SCADAPack на основе измерительных модулей 5209, 5232, 5305
ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования и методы испытаний;
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений:- выполнение работ по обеспечению безопасных условий и охраны труда ; осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверкаосуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки» c Изменением №1.
Перечень основного оборудования для поверки:
универсальный калибратор Н4-7:
погрешность воспроизведения силы постоянного тока:
± (0,00004^1 + 0,000004^1П);
погрешность воспроизведения напряжения постоянного тока:
± (0,00002/U + 0,0000015/иП);
мультиметр Fluke 8845А:
погрешность измерения силы постоянного тока: ± (0,0005^X + 0,0002 Y); погрешность измерения напряжения постоянного тока:
± (0,000035^X + 0,000005-Y);
генератор импульсов Г3-122 (Af= ±5^10’7f);
Примечания
-
1 In, Un - пределы диапазона воспроизведения тока или напряжения калибратора.
-
2 X - результат измерения, Y - диапазон измерения мультиметра.
Изготовитель
Фирма «Schneider Electric SA», Франция
35 rue Joseph Monier, 92500 Rueil Malmaison, France
Заявитель
ООО «ПЛКСистемы»
Юридический адрес: 125362, ул. Циолковского, д. 4
Телефон: (495) 925-77-98, 789-83-45; Факс: (495) 490-24-62
Фактический адрес: 125362, ул. Циолковского, д. 4
Почтовый адрес: 125362 г. Москва, ул. Циолковского, д. 4
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Контроллеры SCADAPack на основе измерительных модулей 5209, 5232, 5305 (далее - контроллеры) строятся по модульному принципу и обеспечивают восприятие измерительной информации, представленной сигналами силы и напряжения постоянного тока от 0 до 20 мА, от 0 до 10 В, от 0 до 32,768 В; преобразование двоичных кодов в аналоговые сигналы силы постоянного тока от 0 до 20 мА, восприятие и обработку кодированных дискретных электрических сигналов; обработку измерительной информации; выработку управляющих воздействий в виде аналоговых и дискретных сигналов.
Контроллеры представлены следующими модификациями: SCADAPack 32, SCADAPack 350, которые различаются быстродействием процессора, протоколами обмена и составом, определяемым заказом. Метрологические характеристики всех модификаций контроллеров определяются применяемыми в них измерительными модулями 5209, 5232, 5305, также допустимо комплектовать контроллеры измерительными модулями серии 5000, изготавливаемыми фирмой «Schneider Electric SA», Франция, зарегистрированными в федеральном информационном фонде по обеспечению единства измерений под № 50107-12.
Конструктивно контроллеры выполнены в стальных корпусах, предназначенных для монтажа на DIN-рейку и подключения к шине ввода/вывода. На передних панелях расположены светодиодные индикаторы состояния, винтовые клемные контакты для подключения источника питания, линий связи и источников сигналов, а также разъемы для подключения внешних устройств.

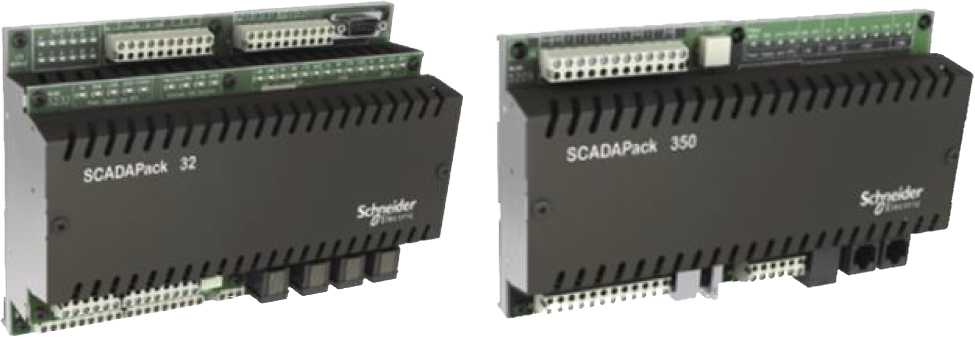

На рисунке 1 показан внешний вид SCADAPack 32, SCADAPack 350.
Рисунок 1

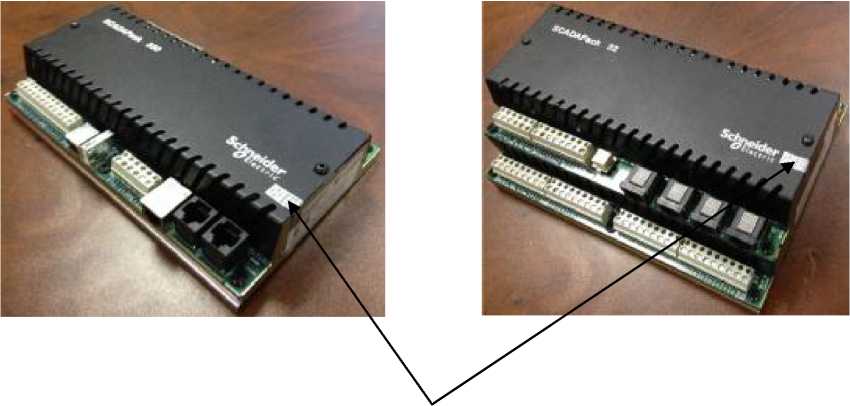

На рисунке 2 отмечены места нанесения оттисков клейм и размещения наклеек.
Шильд-наклейки
Рисунок 2
Комплектность контроллеров определяется индивидуальным заказом.
В комплект поставки также входят :
- комплект общесистемного программного обеспечения;
- комплект ЗИП;
- паспорт ;
-руководство по эксплуатации;
- методика поверки .
Метрологические характеристики контроллеров определяются метрологическими характеристиками измерительных каналов (ИК) модулей, приведенных в таблице 2.
Таблица 2
|
Тип модуля, количество каналов |
Сигналы |
Пределы допускаемой погрешности |
Примечание | ||
|
вход |
выход |
основной |
в рабочих условиях | ||
|
5209 5 вх. каналов 1 вх. канал
ла |
от 0 до 20 мА от 0 до 10 В |
|
± 0,1 % |
± 0,2 % | |
|
от 0 до 32,768 В |
15 бит |
± 0,1 % |
± 0,2 % | ||
|
импульсы, частота до 10 Гц |
32 бит |
± 1 ед.наим.разр. | |||
|
импульсы, частота до 10 кГц |
32 бит |
± 1 ед.наим.разр. | |||
|
5232 3 вх. кана ла 1 вх. канал |
импульсы, частота до 5 кГц |
32 бит |
± 1 ед.наим.разр. |
при выключенных фильтрах | |
|
импульсы, частота до 500 Гц |
32 бит |
± 1 ед.наим.разр. | |||
|
5305 2 вых. ка нала |
12 бит |
от 0 до 20 мА |
± 0,15 % |
± 0,25 % |
дополнительная опция. Устанавли вается на модуль 5209 |
Рабочие условия применения:
-
- температура окружающего воздуха, °С..................... от минус 40 до плюс 70 °С;
-
- нормальная температура, °С....................................плюс 25 °С;
-
- относительная влажность (без конденсации), %...........от 5 до 95 %;
Габаритные размеры и параметры электропитания контроллеров приведены в таблице 3
Таблица 3
|
Модификация контроллера |
Габаритные размеры (ширина х высота х глубина), не более, мм |
Параметры электропитания | |
|
Напряжение питания постоянного тока, В |
Потребляемая мощность, не более, Вт | ||
|
SCADAPack 32 |
213х155х72 |
от 11 до 30 |
10,8 |
|
SCADAPack 350 |
213х127х45 |
от 11 до 30 |
8,5 |
Среднее время безотказной работы, ч
