Номер по Госреестру СИ: 55517-13
55517-13 Трансформаторы напряжения емкостные
(TEMP, TEHMF 765)
Назначение средства измерений:
Трансформаторы напряжения емкостные TEMP, TEHMF 765 предназначены для передачи сигналов измерительной информации средствам измерений и устройствам защиты и управления в сетях переменного тока с номинальной частотой 50 Гц.

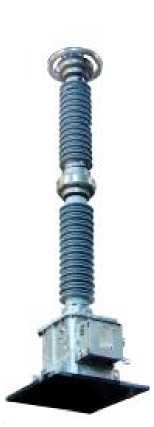

Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на эксплуатационную документацию типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения приведены в руководстве по эксплуатации «Трансформаторы напряжения емкостные TEMP, TEHMF 765» фирмы Trench Limited-Instrument Transformer Division, Канада.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным TEMP, TEHMF 765ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений-
- осуществление торговли и товарообменных операций;
-
- выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
ПоверкаОсуществляется по ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения.
Методика поверки". Основные средства поверки:
-Трансформаторы напряжения эталонные NVOS (номинальное первичное напряжение 110/V3; 220/Д класс точности 0,01), NUES (номинальное первичное напряжение 330/^3; 500/^3; 750/^3, класс точности 0,05).
-
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Заявитель
ООО «Сименс», г. МоскваАдрес: Россия,115184, Москва, ул. Большая Татарская, д. 9
Лист № 3 Всего листов 3
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС ») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Трансформаторы напряжения емкостные TEMP, TEHMF 765 состоят из делителя напряжения и электромагнитного устройства (ЭМУ). Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора или композитного материала, и может быть смонтирован в виде колонны из одной, двух, трех, четырех или пяти секций. ЭМУ состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора и подключается к выходу делителя. Первичная обмотка электромагнитного трансформатора секционирована для подгонки коэффициента трансформации. ЭМУ имеет до пяти вторичных обмоток и заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Выпускаемые модификации трансформаторов TEMP, TEHMF 765 (см. таблицу) на каждое номинальное напряжение могут отличаться значениями входных емкостей делителя, величинами допустимых нагрузок во вторичной цепи, размерами и весом. На боковой части бака находится
коробка вторичных выводов. Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа.
Трансформаторы напряжения емкостные TEMP или TEHMF 765 - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
Характеристики |
TEMP 123 |
TEMP 245 |
TEMP 362 |
TEMP 550 |
TEHMF 765 |
Наибольшее рабочее напряжение, кВ |
126 |
252 |
363 |
525 |
787 |
Номинальные первичные напряжения, кВ |
110/V3 |
220/^3 |
330/^3 |
500/^3 |
750/^3 |
Номинальные вторичные |
100/V3, |
100/^3, |
100/^3, |
100/Д |
100/Д |
напряжения, В |
100; 100/3 |
100; 100/3 |
100; 100/3 |
100; 100/3 |
100; 100/3 |
Класс точности/ нагрузка, |
0,2/10-200; |
0,2/10-200; |
0,2/10-225; |
0,2/10-225; |
0,2/10-225; |
В^А |
0,5/10-360; |
0,5/10-360; |
0,5/10-400; |
0,5/10-400; |
0,5/10-400; |
1,0/10-500; |
1,0/10-500; |
1,0/10-600; |
1,0/10-600; |
1,0/10-600; | |
3,0/10-1000; |
3,0/10-1000; |
3,0/10-1000; |
3,0/10-1000; |
3,0/10-1000; | |
3Р/10-800 |
3Р/10-800 |
3Р/10-800 |
3Р/10-800 |
3Р/10-800 | |
Емкость, пФ |
6000-14700 |
3000-7600 |
3000-8000 |
2800-4650 |
3000-4000 |
Номинальная частота, Гц |
50 |
50 |
50 |
50 |
50 |
Масса не более, кг |
390 |
550 |
800 |
1350 |
2100 |
Г абаритные размеры, мм |
660x710x2550 |
660x710x4000 |
660x710x4200 |
660x710x6000 |
660x710x9300 |
Климатическое исполнение УХЛ1 по ГОСТ 15150-69 в диапазоне от - 50 ° С до + 50° С.
