Сведения о средстве измерений: 89211-23 Трансформаторы напряжения емкостные

Номер по Госреестру СИ: 89211-23
89211-23 Трансформаторы напряжения емкостные
(TEMP)

Назначение средства измерений:
Трансформаторы напряжения емкостные TEMP (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения емкостные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1

Общие сведения

Дата публикации - 02.06.2023
Срок свидетельства -
Номер записи - 191183
ID в реестре СИ - 1408984
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Без модификации, TEMP 500, 245,

Производитель

Изготовитель - Фирма "Trench Limited Instrument Transformer Division"
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 1367 дн.

Наличие аналогов СИ: Трансформаторы напряжения емкостные (TEMP)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Trench Limited Instrument Transformer Division"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
25474-03
01.01.2014
Трансформаторы напряжения емкостные, TEMP 123/245/362/550, TEHMF 765
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
51897-12

Трансформаторы напряжения емкостные, TEMP 123/362
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
53128-13

Трансформаторы напряжения емкостные, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
53660-13

Трансформаторы напряжения емкостные, TEMP 123
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
54288-13

Трансформаторы напряжения емкостные, TEMP 123
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
54289-13

Трансформаторы тока встроенные, BCT
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
55517-13
11.11.2018
Трансформаторы напряжения емкостные, TEMP, TEHMF 765
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
55568-13

Трансформаторы напряжения емкостные, TEMP 550
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
57687-14

Трансформаторы напряжения емкостные, TEMP 550
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
59016-14

Трансформаторы напряжения емкостные, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
77675-20

Трансформаторы напряжения, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года
77633-20

Трансформатор напряжения емкостной, TEMP 550
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
8 лет
80017-20

Трансформаторы напряжения емкостные, TEMP 550
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года
80257-20

Трансформаторы напряжения, ТЕМР
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
8 лет
81339-21

Трансформаторы напряжения емкостные, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года
81880-21

Трансформаторы напряжения емкостные, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года
83588-21

Трансформаторы напряжения емкостные, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года
83848-21

Трансформатор напряжения емкостный, TEMP 550
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
8 лет
85693-22

Трансформаторы напряжения емкостные, TEMP 123
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года
89211-23

Трансформаторы напряжения емкостные, TEMP
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года
92384-24

Трансформаторы напряжения емкостные, TEMP 123
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года
94850-25

Трансформаторы напряжения емкостные, TEMP 550
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения емкостные (TEMP)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ВНИИМС"
(RA.RU.311493)
РСТ
  • TEMP 500
  • 6 6 0 0 6 6 0
    ООО "ЭНЕРГО СТРОЙ СЕРВИС+"
    (RA.RU.313731)
  • 245
  • 6 0 6 0 6 0 6
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • Без модификации
  • 3 0 3 0 3 0 3

    Стоимость поверки Трансформаторы напряжения емкостные (TEMP)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора напряжения


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

    Правообладатель

    Фирма «Trench Limited Instrument Transformer Division», Канада

    Юридический адрес: 71 Maybrook Drive M1V 4B6 Scarborough, Ontario, Canada

    Телефон: +1 416 298 8108

    Факс: +1 416 298 2209

    E-mail: sales@trench-group.com

    Web-сайт: www.trench-group.com

    Изготовитель


    Фирма «Trench Limited Instrument Transformer Division», Канада
    Адрес: 71 Maybrook Drive M1V 4B6 Scarborough, Ontario, Canada
    Телефон: +1 416 298 8108
    Факс: +1 416 298 2209
    E-mail: sales@trench-group.com
    Web-cайт: www.trench-group.com

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00
    Факс: +7 (499) 124-99-96
    E-mail: info@rostest.ru
    Web-сайт: www.rostest.ru

    Правообладатель


    Фирма «Trench Limited Instrument Transformer Division», Канада
    Юридический адрес: 71 Maybrook Drive M1V 4B6 Scarborough, Ontario, Canada
    Телефон: +1 416 298 8108
    Факс: +1 416 298 2209
    E-mail: sales@trench-group.com
    Web-сайт: www.trench-group.com

    Трансформаторы напряжения состоят из делителя напряжения и электромагнитного устройства (далее по тексту - ЭМУ). Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора, и смонтирован в виде колонны из нескольких секций.

    ЭМУ подключается к выходу делителя напряжения и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Первичная обмотка электромагнитного трансформатора секционирована для корректировки коэффициента трансформации.

    ЭМУ имеет три вторичные обмотки, заключено в герметичный бак, заполненный маслом. Корпус ЭМУ служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя. На боковой части бака с ЭМУ находится коробка вторичных выводов. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.

    Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя.

    Трансформаторы напряжения выпущены в следующих модификациях TEMP 245 и TEMP 500, которые отличаются друг от друга значениями номинального напряжения первичной обмотки, номинальной мощности основной вторичной обмотки.

    К трансформаторам напряжения данного типа относятся трансформаторы напряжения емкостные модификации TEMP 245 зав. № T09095801, T09095802, T09095803, T09095804, T09095805, T09095806, T11019403, T11019404, T11019406, модификации TEMP 500 зав. № T05736002, T05736003, T05736005, T05808901, T05808903, T05808905.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде буквенно-цифрового обозначения.

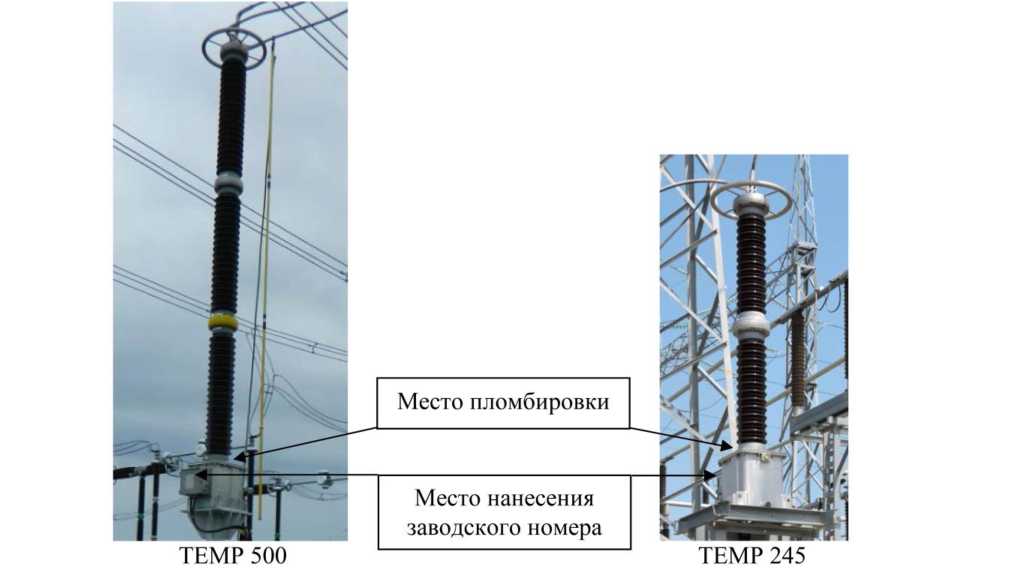

    Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

    Внешний вид. Трансформаторы напряжения емкостные (TEMP), http://oei-analitika.ru

    TEMP 245

    Место пломбировки

    Место нанесения заводского номера

    Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

    TEMP 500


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения емкостный

    TEMP 245; TEMP 500

    1 шт.

    Паспорт

    TEMP 245; TEMP 500

    1 экз.


    Таблица 1.1 - Метрологические характеристики TEMP 245

    Наименование характеристики

    Значение для заводских номеров

    T09095801, T09095802,

    T09095803, T09095804,

    T09095805, T09095806

    T11019403,

    T11019404,

    T11019406

    Номинальное напряжение первичной обмотки и1ном, кВ

    220/\3

    220/\3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/^3

    100/\3

    Номинальная частота Гном, Гц

    50

    50

    Класс точности основной вторичной обмотки по

    ГОСТ 1983

    0,2

    0,2

    Номинальная мощность основной вторичной обмотки, В^А

    100;200

    10

    Таблица 1.2 - Метрологические характеристики TEMP 500

    Наименование характеристики

    Значение для заводских номеров

    T05736002, T05736003, T05736005,

    T05808901, T05808903, T05808905

    Номинальное напряжение первичной обмотки и1ном, кВ

    500/\3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/\3

    Номинальная частота Гном, Гц

    50

    Класс точности основной вторичной обмотки по

    ГОСТ 1983

    0,2

    Номинальная мощность основной вторичной обмотки, В^А

    100

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -45 до +40
