Сведения о средстве измерений: 57687-14 Трансформаторы напряжения емкостные

Номер по Госреестру СИ: 57687-14
57687-14 Трансформаторы напряжения емкостные
(TEMP 550)

Назначение средства измерений:
Трансформаторы напряжения емкостные TEMP 550  (далее по тексту - трансформаторы, TEMP) предназначены для измерения высокого напряжения переменного тока промышленной частоты до 500/^3 кВ и передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты, автоматики, сигнализации и управления в электрических установках.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения емкостные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 148195
ID в реестре СИ - 370595
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да

Модификации СИ

Без модификации, TEMP 550,

Производитель

Изготовитель - Фирма "Trench Limited Instrument Transformer Division"
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 12
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 3145 дн.

Приказы РСТ, где упоминается данный тип СИ

№477 от 2018.03.16 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии и мощности АИИС КУЭ "Южноуральской ГРЭС-2" Блок №2

№2180 от 2021.10.05 Об утверждении типов средств измерений

№2694 от 2021.12.02 Об утверждении типов средств измерений (17)

№1611 от 2025.08.07 ПРИКАЗ_Об утверждении типов средств измерений (15)

№994 от 2014.06.24 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 57678-14,42782-14,57679-14 по 57683-14,26392-14,57684-14 по 57707-14,40519-14,57708-14,57709-14,23657-14,57710-14 по 57713-14,34894-14,57714-14 по 57719-14)

№1989 от 2016.12.26 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ООО "РН-Ставропольнефтегаз"

№3429 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Пластмассы, полимерные материалы, методы их испытаний" (ТК 230)

Наличие аналогов СИ: Трансформаторы напряжения емкостные (TEMP 550)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Trench Limited Instrument Transformer Division"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
25474-03
01.01.2014
Трансформаторы напряжения емкостные, TEMP 123/245/362/550, TEHMF 765
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
51897-12

Трансформаторы напряжения емкостные, TEMP 123/362
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
53128-13

Трансформаторы напряжения емкостные, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
53660-13

Трансформаторы напряжения емкостные, TEMP 123
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
54288-13

Трансформаторы напряжения емкостные, TEMP 123
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
54289-13

Трансформаторы тока встроенные, BCT
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
55517-13
11.11.2018
Трансформаторы напряжения емкостные, TEMP, TEHMF 765
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
55568-13

Трансформаторы напряжения емкостные, TEMP 550
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
57687-14

Трансформаторы напряжения емкостные, TEMP 550
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
59016-14

Трансформаторы напряжения емкостные, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
8 лет
77675-20

Трансформаторы напряжения, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года
77633-20

Трансформатор напряжения емкостной, TEMP 550
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
8 лет
80017-20

Трансформаторы напряжения емкостные, TEMP 550
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года
80257-20

Трансформаторы напряжения, ТЕМР
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
8 лет
81339-21

Трансформаторы напряжения емкостные, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года
81880-21

Трансформаторы напряжения емкостные, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года
83588-21

Трансформаторы напряжения емкостные, TEMP 245
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года
83848-21

Трансформатор напряжения емкостный, TEMP 550
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
8 лет
85693-22

Трансформаторы напряжения емкостные, TEMP 123
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года
89211-23

Трансформаторы напряжения емкостные, TEMP
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года
92384-24

Трансформаторы напряжения емкостные, TEMP 123
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года
94850-25

Трансформаторы напряжения емкостные, TEMP 550
Фирма "Trench Limited Instrument Transformer Division" (КАНАДА )
ОТ
МП
4 года

Саратов - город на юго-востоке европейской части России, административный центр Саратовской области. Это город областного значения. Вместе с пригородным Гагаринским районом город Саратов образует муниципальное образование со статусом городского округа. Крупный культурный, экономический и образовательный центр Поволжья. Входит в двадцатку крупнейших городов России, не являясь городом-миллионером, в то же время является центром Саратовской агломерации, население которой превышает 1,2 млн человек.

Он расположен на правом берегу Волгоградского водохранилища реки Волги, напротив устья реки Саратовки и города Энгельса, расположенного на противоположном берегу. Находится в 389 км от Волгограда и 442 км от Самары, в 858 км к юго-востоку от Москвы.

Это ведущий центр высшего образования, научных исследований и проектной деятельности. Помимо одного из старейших университетов России, здесь расположено более двух десятков вузов. Развито машиностроение, нефтяная и химическая промышленность.

Саратовские предприятия выпускают транспортное оборудование, трикотаж, газовое оборудование, швейные изделия, кондитерские и табачные изделия, высококачественную мебель, бытовые электрохолодильники и другие виды промышленной продукции.

Отчет "Анализ рынка поверки в Саратове" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Саратов.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения емкостные (TEMP 550)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМС"
(01.00225-2011)
РСТ
  • TEMP 550
  • 1 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • Без модификации
  • 12 0 12 0 12 0 12

    Стоимость поверки Трансформаторы напряжения емкостные (TEMP 550)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Красноярский ЦСМ
    Красноярский край
    5143 5143

    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на табличку трансформаторов химическим методом и на эксплуатационную документацию типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Сведения о методиках (методах) измерений приведены в паспорте.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным TEMP 550:

    1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»;

    2. Техническая документация фирмы - изготовителя Trench Limited Instrument transformer Division.

    Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений

    - при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

    Поверка

    Поверка

    осуществляется в соответствии с документом ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

    Основные средства поверки:

    • - Трансформатор напряжения измерительный эталонный NVOS (номинальное первичное напряжение 500/^3 кВ, пределы допускаемой основной относительной погрешности ±0,01 %, пределы допускаемой основной абсолютной угловой погрешности ±1');

    • - Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03•А) %, угловая погрешность ±(0,1+0,03 А) мин, где А - значения измеряемой погрешности;

    • - Магазин нагрузок МР3025 (± 4 %).


    Изготовитель


    Фирма Trench Limited Instrument transformer Division, Канада.
    Адрес: 390 Midwest Road, Scarborough, Ontario, Canada M1P 3B5.
    Тел.: + 1 (416) 751-8570;
    Факс: + 1 (416) 751-6952.

    Заявитель


    Общество с ограниченной ответственностью «Фирма «ИНТРЭК» (ООО «Фирма «ИНТРЭК»), г. Москва.
    Адрес: 129301, г. Москва, ул. Касаткина, д. 11, стр. 1.

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д.46
    Тел./факс: (495)437-55-77 / 437-56-66;
    E-mail: office@vniims.ru, www.vniims.ru

    Принцип действия трансформаторов напряжения емкостных TEMP основан на делении высокого напряжения переменного тока с помощью последовательно включенных конденсаторов.

    Трансформаторы напряжения состоят из делителя напряжения и электромагнитного устройства (далее по тексту - ЭМУ). Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора или композитного материала, и может быть смонтирован в виде колонны из нескольких секций.

    ЭМУ подключается к выходу делителя напряжения и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Первичная обмотка электромагнитного трансформатора секционирована для подгонки коэффициента трансформации.

    ЭМУ имеет несколько (три) вторичные обмотки и заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя.

    На боковой части бака находится контактная коробка вторичных выводов (на рис.1 видна внизу). Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа. Трансформаторы предназначены для

    наружной установки.

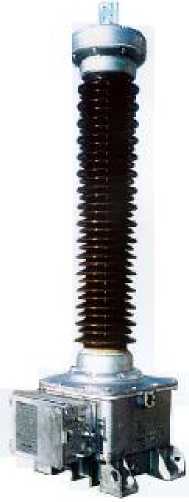

    Внешний вид. Трансформаторы напряжения емкостные (TEMP 550), http://oei-analitika.ru

    Рис.1. Общий вид трансформатора напряжения емкостного TEMP 550


    Трансформатор напряжения емкостной TEMP 550 - 21 шт.

    (Зав. №№ Т130270-01 - Т130270-15, Т130271-01 - Т130271-06) Паспорт - 21 шт.


    Таблица 1 - Основные технические характеристики трансформаторов TEMP

    Характеристики

    TEMP 550

    Наибольшее рабочее напряжение, кВ

    525/^3

    Номинальное напряжение первичной обмотки, кВ

    500/V3

    Номинальные вторичные напряжения, В - основной вторичной обмотки, В

    100/\3; 100/03

    - дополнительной вторичной обмотки, В

    100

    Класс точности/ нагрузка, ВА - основной вторичной обмотки

    0,5/20 (10)*; 0,2/ 20 (10)*

    - дополнительной вторичной обмотки

    3Р/20 (10)*

    Емкость при допуске плюс 10 % и минус 5 %, пФ

    3000

    Номинальная частота, Г ц

    50 ± 0,5

    Масса, не более, кг

    499

    Г абаритные размеры, не более, мм

    5442 х 508 х 644

    Примечание: * - вторичная нагрузка для зав. № Т130270-01 - Т130270-15

    Климатическое исполнение по ГОСТ 15150-69 для диапазона от минус 50 °С до плюс 40 °С.
