Номер по Госреестру СИ: 85693-22
85693-22 Трансформаторы напряжения емкостные
(TEMP 123)
Назначение средства измерений:
Трансформаторы напряжения емкостные TEMP 123 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Общие сведения
Дата публикации - 27.05.2022
Срок свидетельства -
Номер записи - 187643
ID в реестре СИ - 1399775
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TEMP 123, -,
Производитель
Изготовитель - Фирма "Trench Limited Instrument Transformer Division"
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 48
Выдано извещений - 0
Кол-во периодических поверок - 48
Кол-во средств измерений - 48
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2009
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2007 от 2022.08.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№1273 от 2022.05.26 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы напряжения емкостные (TEMP 123)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Trench Limited Instrument Transformer Division"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25474-03 01.01.2014 |
Трансформаторы напряжения емкостные, TEMP 123/245/362/550, TEHMF 765 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ |
8 лет |
|
51897-12 |
Трансформаторы напряжения емкостные, TEMP 123/362 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ |
8 лет |
|
53128-13 |
Трансформаторы напряжения емкостные, TEMP 245 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ |
8 лет |
|
53660-13 |
Трансформаторы напряжения емкостные, TEMP 123 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ |
8 лет |
|
54288-13 |
Трансформаторы напряжения емкостные, TEMP 123 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ |
8 лет |
|
54289-13 |
Трансформаторы тока встроенные, BCT Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ |
8 лет |
|
55517-13 11.11.2018 |
Трансформаторы напряжения емкостные, TEMP, TEHMF 765 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ |
8 лет |
|
55568-13 |
Трансформаторы напряжения емкостные, TEMP 550 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ |
8 лет |
|
57687-14 |
Трансформаторы напряжения емкостные, TEMP 550 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ |
8 лет |
|
59016-14 |
Трансформаторы напряжения емкостные, TEMP 245 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ |
8 лет |
|
77675-20 |
Трансформаторы напряжения, TEMP 245 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ МП |
4 года |
|
77633-20 |
Трансформатор напряжения емкостной, TEMP 550 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ МП |
8 лет |
|
80017-20 |
Трансформаторы напряжения емкостные, TEMP 550 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ МП |
4 года |
|
80257-20 |
Трансформаторы напряжения, ТЕМР Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ МП |
8 лет |
|
81339-21 |
Трансформаторы напряжения емкостные, TEMP 245 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ МП |
4 года |
|
81880-21 |
Трансформаторы напряжения емкостные, TEMP 245 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ МП |
4 года |
|
83588-21 |
Трансформаторы напряжения емкостные, TEMP 245 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ МП |
4 года |
|
83848-21 |
Трансформатор напряжения емкостный, TEMP 550 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ МП |
8 лет |
|
85693-22 |
Трансформаторы напряжения емкостные, TEMP 123 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ МП |
4 года |
|
89211-23 |
Трансформаторы напряжения емкостные, TEMP Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ МП |
4 года |
|
92384-24 |
Трансформаторы напряжения емкостные, TEMP 123 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ МП |
4 года |
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Кто поверяет Трансформаторы напряжения емкостные (TEMP 123)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГО СТРОЙ СЕРВИС+" (RA.RU.313731) | 24 | 0 | 24 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОСЕРВИС" (RA.RU.311269) | 24 | 0 | 24 | 0 | 24 | 0 | 24 |
Стоимость поверки Трансформаторы напряжения емкостные (TEMP 123)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.746-2011 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ
Техническая документация изготовителя
ПравообладательФирма «Trench Limited Instrument Transformer Division», Канада
Адрес: 71 Maybrook Drive M1V 4B6 Scarborough, Ontario, Canada
Телефон: +1 416 298 8108
Факс: +1 416 298 2209
Web-сайт: www.trench-group.com
E-mail: sales@trench-group.com
Изготовитель
Фирма «Trench Limited Instrument Transformer Division», КанадаАдрес: 71 Maybrook Drive M1V 4B6 Scarborough, Ontario, Canada
Телефон: +1 416 298 8108
Факс: +1 416 298 2209
Web-cайт: www.trench-group.com
E-mail: sales@trench-group.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и испытаний в г. Москве и (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Фирма «Trench Limited Instrument Transformer Division», КанадаАдрес: 71 Maybrook Drive M1V 4B6 Scarborough, Ontario, Canada
Телефон: +1 416 298 8108
Факс: +1 416 298 2209
Web-сайт: www.trench-group.com
E-mail: sales@trench-group.com
Трансформаторы напряжения состоят из делителя напряжения и электромагнитного устройства (далее по тексту - ЭМУ). Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора, и смонтирован в виде колонны из двух секций.
ЭМУ подключается к выходу делителя напряжения и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Первичная обмотка электромагнитного трансформатора секционирована для корректировки коэффициента трансформации.
ЭМУ имеет три вторичные обмотки, заключено в герметичный бак, заполненный маслом. Корпус ЭМУ служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя. На боковой части бака с ЭМУ находится коробка вторичных выводов. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью последовательно включенных конденсаторов.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения емкостные TEMP 123 зав. № Т09095901, Т09095902, Т09095903, Т09095904, Т09095905, Т09095906, Т09095907, Т09095908, Т09095909, Т09095910, Т09095911, Т09095912, Т09096201, Т09096202, Т09096203, Т09096204, Т09096205, Т09096206, Т10090301, Т10090302, Т10090303, Т10090304, Т10090305, Т10090306.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифро-буквенного обозначения, состоящего из буквы латинского алфавита и арабских цифр.

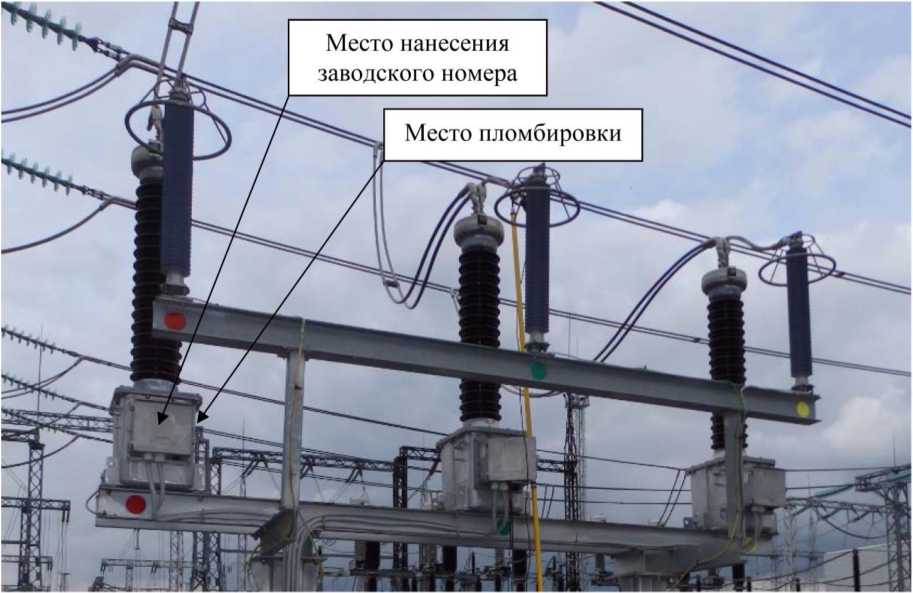

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики
|
Значение для заводских номеров | ||
|
Т09095901, Т09095902, Т09095903, | ||
|
Наименование характеристики |
Т09095904, Т09095905, Т09095906, Т09095907, Т09095908, Т09095909, Т09095910, Т09095911, Т09095912 | |
|
Номинальное напряжение первичной обмотки и^ом, кВ |
110/\3 | |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/4'3 | |
|
Номинальная частота Гном, Гц |
50 | |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
0,5 |
|
Номинальная мощность основной вторичной обмотки, В^А |
100 |
200 |
Таблица 1.2 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
Т09096201, Т09096202, Т09096203, Т09096204, Т09096205, Т09096206 | |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
110/\3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
|
Номинальная мощность основной вторичной обмотки, В^А |
100; 200 |
Таблица 1.3 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
Т10090301, Т10090302, Т10090303, Т10090304, Т10090305, Т10090306 | |
|
Номинальное напряжение первичной обмотки ^ном, кВ |
110/^3 |
|
Номинальное напряжение вторичной обмотки ^ном, В |
100/^3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2; 0,5 |
|
Номинальная мощность основной вторичной обмотки, В^А |
100 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
