Номер по Госреестру СИ: 53660-13
53660-13 Трансформаторы напряжения емкостные
(TEMP 123)
Назначение средства измерений:
Трансформаторы напряжения емкостные TEMP 123 предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 110 кВ.

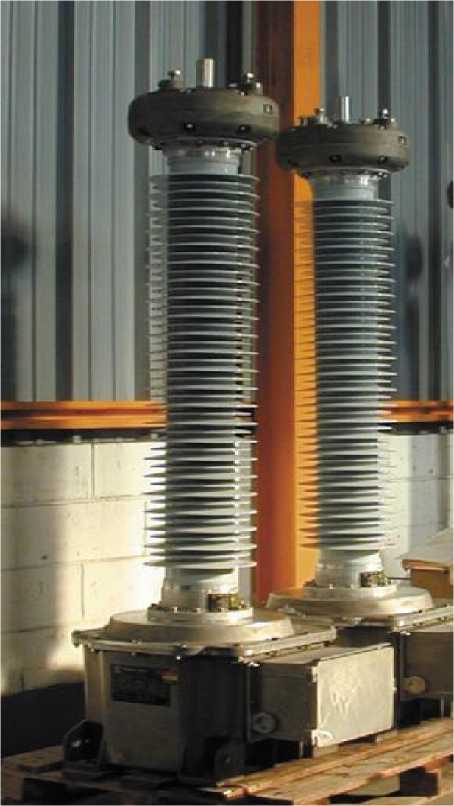

Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 143624
ID в реестре СИ - 366024
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
Без модификации,
Производитель
Изготовитель - Фирма "Trench Limited Instrument Transformer Division"
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2010
МПИ по поверкам - 2921 дн.
Приказы РСТ, где упоминается данный тип СИ
№2488 от 2022.10.06 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Морфлот" (ТК 318)
Наличие аналогов СИ: Трансформаторы напряжения емкостные (TEMP 123)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Trench Limited Instrument Transformer Division"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25474-03 01.01.2014 |
Трансформаторы напряжения емкостные, TEMP 123/245/362/550, TEHMF 765 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ |
8 лет |
|
51897-12 |
Трансформаторы напряжения емкостные, TEMP 123/362 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ |
8 лет |
|
53128-13 |
Трансформаторы напряжения емкостные, TEMP 245 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ |
8 лет |
|
53660-13 |
Трансформаторы напряжения емкостные, TEMP 123 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ |
8 лет |
|
54288-13 |
Трансформаторы напряжения емкостные, TEMP 123 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ |
8 лет |
|
54289-13 |
Трансформаторы тока встроенные, BCT Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ |
8 лет |
|
55517-13 11.11.2018 |
Трансформаторы напряжения емкостные, TEMP, TEHMF 765 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ |
8 лет |
|
55568-13 |
Трансформаторы напряжения емкостные, TEMP 550 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ |
8 лет |
|
57687-14 |
Трансформаторы напряжения емкостные, TEMP 550 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ |
8 лет |
|
59016-14 |
Трансформаторы напряжения емкостные, TEMP 245 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ |
8 лет |
|
77675-20 |
Трансформаторы напряжения, TEMP 245 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ МП |
4 года |
|
77633-20 |
Трансформатор напряжения емкостной, TEMP 550 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ МП |
8 лет |
|
80017-20 |
Трансформаторы напряжения емкостные, TEMP 550 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ МП |
4 года |
|
80257-20 |
Трансформаторы напряжения, ТЕМР Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ МП |
8 лет |
|
81339-21 |
Трансформаторы напряжения емкостные, TEMP 245 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ МП |
4 года |
|
81880-21 |
Трансформаторы напряжения емкостные, TEMP 245 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ МП |
4 года |
|
83588-21 |
Трансформаторы напряжения емкостные, TEMP 245 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ МП |
4 года |
|
83848-21 |
Трансформатор напряжения емкостный, TEMP 550 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ МП |
8 лет |
|
85693-22 |
Трансформаторы напряжения емкостные, TEMP 123 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ МП |
4 года |
|
89211-23 |
Трансформаторы напряжения емкостные, TEMP Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ МП |
4 года |
|
92384-24 |
Трансформаторы напряжения емкостные, TEMP 123 Фирма "Trench Limited Instrument Transformer Division" (КАНАДА ) |
ОТ МП |
4 года |
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Кто поверяет Трансформаторы напряжения емкостные (TEMP 123)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Трансформаторы напряжения емкостные (TEMP 123)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным OTCF 252
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия";
ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки"; Техническая документация фирмы Trench Limited Instrument Transformer Division, Канада.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений-
- «осуществление торговли и товарообменных операций... »;
-
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
Поверка
ПоверкаОсуществляется по ГОСТ 8.216-2011 " ГСИ. Трансформаторы напряжения. Методика поверки".
Основные средства поверки:
- Трансформаторы напряжения эталонные NVOS (номинальное первичное напряжение 1 10/Д класс точности 0,01);
-
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности;
-
- Магазин нагрузок МР3025 (± 4 %).
Интервал между поверками - 8 лет.
Изготовитель
Trench Limited Instrument Transformer Division, КанадаАдрес: 390 Midwest Road, Scarborougd, Ontario, Canada M1P 3B5.
Заявитель
Общество с Ограниченной Ответственностью «Энергоучет»
(ООО «Энергоучет»)
Юридический/почтовый адрес:
443070, Россия, г. Самара,
ул. Партизанская, д. 150
Тел./Факс: (846) 268-00-00, 270-52-95
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Номер аттестата аккредитации № 30004-08 от 27.06.2008 г.
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Трансформаторы напряжения емкостные TEMP 123 состоят из делителя напряжения и электромагнитного устройства (далее - ЭМУ).
Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый маслом изолятор из композитного материала, и может быть смонтирован из одной секции. ЭМУ состоит из последовательно включенных
компенсирующего реактора с малыми потерями и электромагнитного
трансформатора и подключается к выходу делителя. Первичная обмотка
электромагнитного трансформатора
секционирована для подгонки коэффициента трансформации. ЭМУ имеет три вторичных обмотоки, которые заключены в герметичный бак, заполненный маслом. Корпус
электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. На боковой части бака находится коробка вторичных выводов (на снимке видна внизу). Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа.
Трансформатор напряжения емкостные TEMP 123 6 шт.
(Зав. №№ T09028701, T09028702, T09028703, T09028704, T09028705, T09028706).
Паспорт 6 экз.
Таблица 1 - Характеристики трансформаторов напряжения емкостных TEMP 123
|
Характеристики |
Значения |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Номинальное напряжение первичной обмотки, кВ |
110/^3 |
|
Номинальные напряжения |
|
- основной вторичной обмотки, В |
100/Д 100/V3; |
|
- дополнительной вторичной обмотки, В |
100 |
|
Класс точности/ нагрузка, А | |
|
- основной вторичной обмотки |
0,2/50; 0,5/50; |
|
- дополнительной вторичной обмотки |
3Р/50 |
|
Емкость, пФ |
12500 |
|
Номинальная частота, Гц |
50 |
|
Масса, кг |
238 |
|
Габаритные размеры: | |
|
- высота, мм |
1759 |
|
- ширина, мм |
644 |
|
- глубина, мм |
508 |
Климатическое исполнение У1 по ГОСТ 15150-69.
