Номер по Госреестру СИ: 81339-21
81339-21 Трансформаторы напряжения емкостные
(TEMP 245)
Назначение средства измерений:
Трансформаторы напряжения емкостные TEMP 245 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

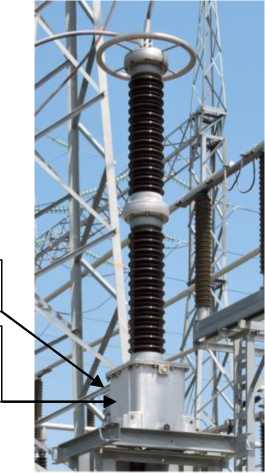

Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийВ разделе «Общие сведения» паспорта трансформатора напряжения емкостного TEMP 245
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения емкостным TEMP 245Техническая документация фирмы «Trench Limited Instrument Transformer Division», Канада
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью последовательно включенных конденсаторов.
Трансформаторы напряжения - емкостные, состоят из делителя напряжения и электромагнитного устройства (далее по тексту - ЭМУ). Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора, и смонтирован в виде колонны из двух секций.
ЭМУ подключается к выходу делителя напряжения и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Первичная обмотка электромагнитного трансформатора секционирована для корректировки коэффициента трансформации.
ЭМУ имеет три вторичные обмотки, заключено в герметичный бак, заполненный маслом. Корпус ЭМУ служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя. На боковой части бака с ЭМУ находится коробка вторичных выводов. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения емкостные TEMP 245 зав. № Т09252203, Т09252204, Т09252206, T09252207, T09252208, T09252211, T10248201, T10248202, T10248204.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1.
Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и буквы латинского алфавита, нанесен на табличку в месте, указанном на рисунке 1.
Место пломбировки
Место нанесения заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение для заводских номеров | |
Т09252203, Т09252204, Т09252206, T09252207, T09252208, T09252211 |
T10248201, T10248202, T10248204 | |
Номинальное напряжение первичной обмотки Uiimi, кВ |
220/\3 |
220/\3 |
Номинальное напряжение вторичной обмотки и2ном, В |
100/\3 |
100/\3 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
0,2 |
Номинальная мощность основной вторичной обмотки, В^А |
20; 100 |
40 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -50 до +50 |
