Номер по Госреестру СИ: 53128-13
53128-13 Трансформаторы напряжения емкостные
(TEMP 245)
Назначение средства измерений:
Трансформаторы напряжения емкостные TEMP 245 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 220 кВ.

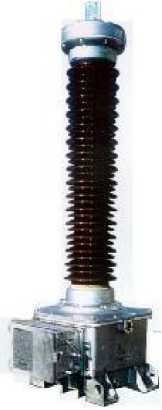

Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведений нет.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения емкостным TEMP 245-
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
-
2. ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
-
3. Техническая документация фирмы «Trench Limited Instrument Transformer Division, Канада.
Изготовитель
Фирма «Trench Limited Instrument Transformer Division», Канада.Адрес: 390 Midwest Road, Scarborough, Ontario, Canada M1P 3B5.
Тел.: + 1 (416) 751 8570 Факс: + 1 (416) 751 6952/
Web-сайт: http://www.trenchgroup.com
Заявитель
ООО «СертСЕ», г. Москва.Адрес: 125315, г. Москва, ул. Часовая, 24, стр. 2, оф. 301.
Тел.: 8 (495) 651-85-90
Web-сайт: http://www.certce.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия трансформаторов напряжения емкостных TEMP 245 основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин. Конструктивно представляют собой бак с установленным на нем изолятором из фарфора (покрышкой) с глазурью коричневого цвета.
Трансформаторы состоят из емкостного делителя напряжения и электромагнитного устройства (ЭМУ).
Делитель напряжения представляет собой колонну из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, пропитанных синтетическим маслом и помещенных в фарфоровую покрышку. Емкостной делитель имеет сильфонное устройство температурной компенсации и устройство для предотвращения взрыва при внутреннем пробое электрической изоляции.
К выходу делителя подключено ЭМУ, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора напряжения. Первичная обмотка электромагнитного трансформатора секционирована для подгонки коэффициента трансформации. ЭМУ имеет несколько вторичных обмоток и заключено в герметичный бак, заполненный маслом.
Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя и имеет четыре опоры для монтажа.
Высоковольтный ввод расположен на верхнем фланце делителя.
Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного модуля и закрытой съемной пломбируемой крышкой.
На крышке размещена табличка с указанием основных характеристик.
Трансформаторы предназначены для наружной установки.
Рабочее положение трансформаторов в пространстве - вертикальное.
Таблица 1 - Характеристики трансформаторов напряжения емкостных TEMP 245
Характеристика |
Значение |
Класс напряжения, кВ |
220 |
Наибольшее рабочее напряжение, кВ |
245 |
Номинальное напряжение первичной обмотки, кВ |
220 \3 |
Номинальные напряжения, В - основной вторичной обмотки №1 |
100/^3 |
- основной вторичной обмотки №2 |
100/^3 |
- дополнительной вторичной обмотки |
100 |
Классы точности - основной вторичной обмотки №1 |
0,2 |
- основной вторичной обмотки №2 |
0,5 |
- дополнительной вторичной обмотки |
3Р |
Номинальные мощности, А - основной вторичной обмотки №1 |
50 |
- основной вторичной обмотки №2 |
100 |
- дополнительной вторичной обмотки |
100 |
Номинальная частота, Гц |
50 |
Схема и группа соединения обмоток |
1/1/1/1-0-0-0 |
Габаритные размеры, мм (длина*ширина*высота) |
644x508x2836 |
Масса, кг |
408 |
Климатическое исполнение и категория размещения по |
У1 в диапазоне рабочих температур |
ГОСТ 15150-69 |
от минус 45 до плюс 40 °С |
