83588-21 Трансформаторы напряжения емкостные
(TEMP 245)
Назначение средства измерений:
Трансформаторы напряжения емкостные TEMP 245 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора напряжения
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения емкостным TEMP 245Техническая документация изготовителя
Изготовитель
Фирма «Trench Limited Instrument Transformer Division», КанадаАдрес: 71 Maybrook Drive M1V 4B6 Scarborough, Ontario, Canada
Телефон: +1 416 298 8108
Факс: +1 416 298 2209
Web-сайт: www.trench-group.com
E-mail: sales@trench-group.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт: www.rostest.ru
E-mail: info@rostest.ru
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью последовательно включенных конденсаторов.
Трансформаторы напряжения - емкостные, состоят из делителя напряжения и электромагнитного устройства (далее по тексту - ЭМУ). Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора, и смонтирован в виде колонны из двух секций.
ЭМУ подключается к выходу делителя напряжения и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Первичная обмотка электромагнитного трансформатора секционирована для корректировки коэффициента трансформации.
ЭМУ имеет три вторичные обмотки, заключено в герметичный бак, заполненный маслом. Корпус ЭМУ служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя. На боковой части бака с ЭМУ находится коробка вторичных выводов. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения емкостные TEMP 245 зав. № Т11020201, Т11020202, Т11020203, Т11020204, Т11020205, Т11020206, T09095704, T09095705, T09095706, T09095701, T09095702, T09095703, T11075501, T11075503, T11075507, T11075510, T11075511, T11075512.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1.
Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и буквы латинского алфавита, нанесен на табличку в месте, указанном на рисунке 1.
Место нанесения заводского номера
Место пломбировки

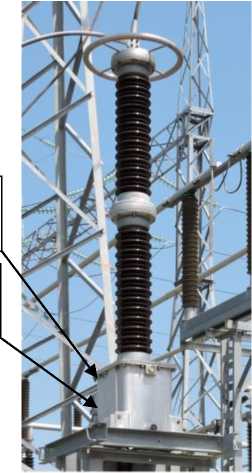

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов напряжения емкостных TEMP 245
Наименование характеристики |
Значение для заводских номеров | |
Т11020201, Т11020202, Т11020203, Т11020204, Т11020205, Т11020206 |
T09095704, T09095705, T09095706, T09095701, T09095702, T09095703, T11075501, T11075503, T11075507, T11075510, T11075511, T11075512 | |
Номинальное напряжение первичной обмотки и1ном, кВ |
220/V3 |
220/V3 |
Номинальное напряжение вторичной обмотки и2ном, В |
100/V3 |
100/V3 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2; 0,5 |
0,2; 0,5 |
Номинальная мощность основной вторичной обмотки, В^А |
75, 180 |
100; 200 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -50 до +50 |
