Назначение средства измерений:
Трансформаторы напряжения емкостные TEMP 245 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 220 кВ.

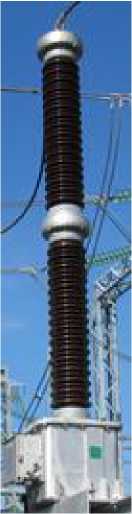

Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения емкостным TEMP 245-
1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
-
2. ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
-
3. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Средства поверки: трансформатор напряжения измерительный эталонный NVOS (Госреестр № 32397-12), прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР3025 (Госреестр № 22808-07).
Изготовитель
Фирма «Trench Limited Instrument Transformer Division», Канада.
Адрес: 390 Midwest Road, Scarborough, Ontario, Canada M1P 3B5.
Тел.: + 1 (416) 751 8570 Факс: + 1 (416) 751 6952.
Web-сайт: http://www.trenchgroup.com
Заявитель
ОАО «Энергострой - М.Н.», г. Москва.
Адрес: 117393, г. Москва, ул. Архитектора Власова, д. 33.
Тел.: +7 (495) 792-50-25 Факс: +7 (495) 221-52-91.
Web-сайт: http://energostroy-mn.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел./факс: (495) 437-55-77 / 437-56-66.
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия трансформаторов напряжения емкостных TEMP 245 основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Конструктивно трансформаторы представляют собой бак с установленным на нем изолятором из фарфора (покрышкой) с глазурью коричневого цвета. Трансформаторы состоят из емкостного делителя напряжения и электромагнитного устройства (ЭМУ).
Делитель напряжения представляет собой колонну из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, пропитанных синтетическим маслом и помещенных в фарфоровую покрышку. Делитель имеет сильфонное устройство температурной компенсации и устройство для предотвращения взрыва при внутреннем пробое электрической изоляции.
К выходу делителя подключено ЭМУ, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора напряжения. Первичная обмотка электромагнитного трансформатора секционирована для подгонки коэффициента трансформации. ЭМУ имеет несколько вторичных обмоток и заключено в герметичный бак, заполненный маслом.
Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя и имеет четыре опоры для монтажа.
Высоковольтный ввод трансформаторов расположен на верхнем фланце делителя.
Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного модуля и закрытой съемной пломбируемой крышкой. На крышке размещена табличка с указанием основных характеристик.
Трансформаторы предназначены для наружной установки. Рабочее положение трансформаторов в пространстве - вертикальное.
Таблица 1 - Характеристики трансформаторов напряжения емкостных TEMP 245
Характеристика |
Значение |
Класс напряжения, кВ |
220 |
Наибольшее рабочее напряжение, кВ |
252 |
Номинальное напряжение первичной обмотки, кВ |
220/\3 |
Номинальные напряжения, В - основной вторичной обмотки № 1 |
100/^3 |
Характеристика |
Значение |
- дополнительной вторичной обмотки |
100 |
- основной вторичной обмотки №2 |
100/^3 |
Классы точности - основной вторичной обмотки №1 |
0,2; 0,5; 1,0; 3,0 |
- дополнительной вторичной обмотки |
3Р |
- основной вторичной обмотки №2 |
0,2 |
Номинальные мощности, В^А - основной вторичной обмотки №1 в классах точности: | |
0,2 |
100 |
0,5 |
200 |
1,0 |
300 |
3,0 |
400 |
- дополнительной вторичной обмотки |
600 |
- основной вторичной обмотки №2 |
30 |
Предельная мощность трансформатора, В^А |
1000 |
Номинальная частота, Гц |
50 |
Схема и группа соединения обмоток |
1/1/1/1-0-0-0 |
Габаритные размеры, мм (длинахширинахвысота) |
644х508х2836 |
Масса, кг |
408 |
Климатическое исполнение и категория размещения по |
У1 |
ГОСТ 15150-69 |
