Номер по Госреестру СИ: 77633-20
77633-20 Трансформатор напряжения емкостной
(TEMP 550)
Назначение средства измерений:
Трансформатор напряжения емкостной TEMP 550 (далее - трансформатор),
предназначен для масштабного преобразования высокого фазного напряжения для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Внешний вид.
Трансформатор напряжения емкостной
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформатору напряжения емкостному TEMP 550
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- трансформатор напряжения эталонный мобильный NUES 500 mob, регистрационный № 30814-05;
-
- прибор сравнения КНТ-05, регистрационный № 37854-08;
- магазин нагрузок МР 3025 регистрационный № 22808-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма поверителя.
Изготовитель
Trench Limited Instrument Transformer Division, Канада
Адрес: 1865 Clements Road, Pickering, Ontario, Canada L1W 3R8
Телефон: + 1 (416) 298-8108
Web-сайт: www.trench-group.com
Заявитель
Общество с ограниченной ответственностью «ПМК Холдинг» (ООО «ПМК Холдинг»)
ИНН 7722224683
Адрес: 111020, г. Москва, ул. Боровая, д.7, стр. 10, комната 15
Телефон: +7 (499) 236-68-65
Web-сайт: pmk-holding.ru
E-mail: zmv@pmk-holding.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформатора основан на методе емкостного деления высокого напряжения с последующим преобразованием посредством электромагнитной индукции переменного тока.
Трансформатор состоят из емкостного делителя напряжения и электромагнитного устройства (ЭМУ). Емкостной делитель состоит из набора конденсаторов с бумажно-плёночной изоляцией, помещенные в залитые синтетическим маслом фарфоровые изоляторы, которые смонтированы в виде колонны. ЭМУ подключается к выходу делителя и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Электромагнитный трансформатор имеет секционированную первичную обмотку для подгонки коэффициента трансформации, две основные вторичные обмотки и одну дополнительную. ЭМУ заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя.
Общий вид средства измерений приведен на рисунке 1.
Место пломбировки от не санкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.

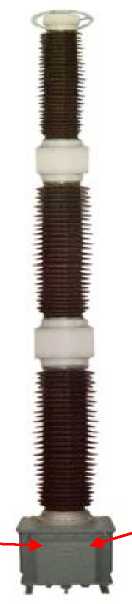

Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа (A) и места нанесения знака поверки (Б)
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжения первичной обмотки, кВ |
500/\3 |
Номинальные напряжения вторичных обмоток, В - 1а-1п |
100/^3 |
- 2а-2п |
100 |
- 3а-3п |
100/^3 |
Класс точности вторичных обмоток - 1а-1п |
0,5 |
- 2а-2п |
3P |
- 3а-3п |
0,2 |
Номинальные мощности вторичных обмоток, В^А - 1а-1п |
200 |
- 2а-2п |
100 |
- 3а-3п |
100 |
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры трансформатора, мм | |
- длина |
762 |
- ширина |
762 |
- высота |
5851 |
Масса, кг |
869 |
Условия эксплуатации: о - температура окружающей среды, С |
от -45 до +40 |
Средний срок службы, лет |
30 |
Средняя наработка на отказ, ч |
270000 |
