Номер по Госреестру СИ: 51897-12
51897-12 Трансформаторы напряжения емкостные
(TEMP 123/362)
Назначение средства измерений:
Трансформаторы напряжения емкостные TEMP 123/362 (далее по тексту -трансформаторы, TEMP) предназначены для измерения высокого напряжения переменного тока промышленной частоты от 110 до 330 кВ и передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты, автоматики, сигнализации и управления в электрических установках.

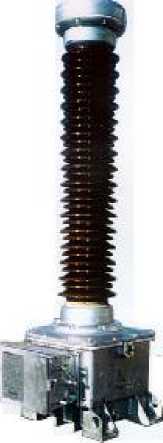

Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку трансформаторов химическим методом и на эксплуатационную документацию типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным TEMP 123/362:
-
1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»;
-
2. ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки»;
-
3. Техническая документация фирмы - изготовителя Trench Limited Instrument transformer Division.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется в соответствии с документом ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- Трансформатор напряжения измерительный эталонный NVOS (номинальное
первичное напряжение 110/V3; 220.\3 кВ, пределы допускаемой основной
относительной погрешности ±0,01 %, пределы допускаемой основной абсолютной угловой погрешности ±1');
-
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03-А) %, угловая погрешность ±(0,1+0,03-А) мин, где А - значения измеряемой погрешности;
-
- Магазин нагрузок МР3025 (± 4 %).
Изготовитель
Фирма Trench Limited Instrument transformer Division, Канада.
Адрес: 390 Midwest Road, Scarborough, Ontario, Canada M1P 3B5.
Тел.: + 1 (416) 751-8570;
Факс: + 1 (416) 751-6952.
Заявитель
Общество с ограниченной ответственностью «ПМК Холдинг» (ООО «ПМК Холдинг»), г. Москва.
Адрес: 111020, г. Москва, Боровая ул., д.7, стр. 10, комната 15.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия трансформаторов напряжения емкостных TEMP основан на делении высокого напряжения переменного тока с помощью последовательно включенных конденсаторов.
Трансформаторы напряжения состоят из делителя напряжения и электромагнитного устройства (далее по тексту - ЭМУ). Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом изолятор из фарфора или композитного материала, и может быть смонтирован в виде колонны из нескольких секций.
ЭМУ подключается к выходу делителя напряжения и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Первичная обмотка электромагнитного трансформатора секционирована для подгонки коэффициента трансформации.
ЭМУ имеет несколько (три) вторичных обмоток и заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя.
На боковой части бака находится контактная коробка вторичных выводов (на рис.1 видна внизу). Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа. Трансформаторы предназначены для наружной установки.
Рис.1. Общий вид трансформатора напряжения емкостного TEMP 123/362
лист № 2 всего листов 3
Трансформатор напряжения емкостной TEMP 123/362 - 37 шт.
(Зав. №№ с Т12059101 по Т12059106, с Т12059201 по Т12059209, с Т12059301 по Т12059304, с Т12059401 по Т12059412, с Т12059501 по Т12059506)
Паспорт - 37 шт.
Таблица 1 - Основные технические характеристики трансформаторов TEMP
Характеристики |
TEMP 123 |
TEMP 362 |
Наибольшее рабочее напряжение, кВ |
126/V3 |
363/V3 |
Номинальное напряжение первичной обмотки, кВ |
110/^3 |
330/V3 |
Номинальные вторичные напряжения, В
|
100. \3; 100/^3 100 |
100. \3; 100/^3 100 |
Класс точности/ нагрузка, В^ А - основной вторичной обмотки |
0,2/120; 0,2/50 (0,5/200)*; |
0,2/100; 0,2/50 (0,5/200)*; |
- дополнительной вторичной обмотки |
3Р/120 (3Р/400)* |
3Р/100 (3Р/400)* |
Емкость при допуске плюс 10 % и минус 5 %, пФ |
12500 |
7000 |
Номинальная частота, Гц |
50 ± 0,5 |
50 ± 0,5 |
Масса, не более, кг |
295 |
725 |
Габаритные размеры, не более, мм (длина х ширина х высота) |
644 х 508 х 1886 |
644 х 508 х 4191 |
Примечание: * - допускается использовать вторичные обмотки трансформатора при изменении вторичной нагрузки |
Климатическое исполнение по ГОСТ 15150-69 для диапазона от минус 45 °С до плюс 40 °С.
